鹅厂优文|主播pk,如何实现无缝切换?

原文链接: cloud.tencent.com

本文作者,rexchang(常青),腾讯视频云终端技术总监,2008 年毕业加入腾讯,一直从事客户端研发相关工作,先后参与过 PC QQ、手机QQ、QQ物联 等产品项目,目前在腾讯视频云团队负责音视频终端解决方案的优化和落地工作,帮助客户在可控的研发成本投入之下,获得业内一流的音视频解决方案,目前我们的产品线包括:互动直播、点播、短视频、实时视频通话,图像处理,AI 等等。

最近腾讯云移动直播团队一直在“不务正业”的打造小程序音视频解决方案,我们一直以来的主营业务之一——秀场直播,在过去几个月的时间里则有点“不思进取”。不过随着近期人力的补充,以及微信版本的逐步稳定,我们在直播方案里的步伐也会进一步加快,盼大家能够继续保持对我们的认可。

今天要介绍的就是主播连麦PK方案,通过这篇文章,我们将一起来了解什么是主播连麦PK?以及怎么快速实现主播间的连麦PK?

什么是连麦PK?

连麦PK就是正在直播中的两个主播,通过相互协商或者后台匹配的方式进入PK状态。一旦进入PK状态,原本独自直播的两个主播,就可以相互视频通话。与此同时,观众端能看到的画面也一分为二,从原来的一个主播变成左右两个主播。这种直播模式可以增加直播间的活跃气氛,为平台带来更多的互动性。

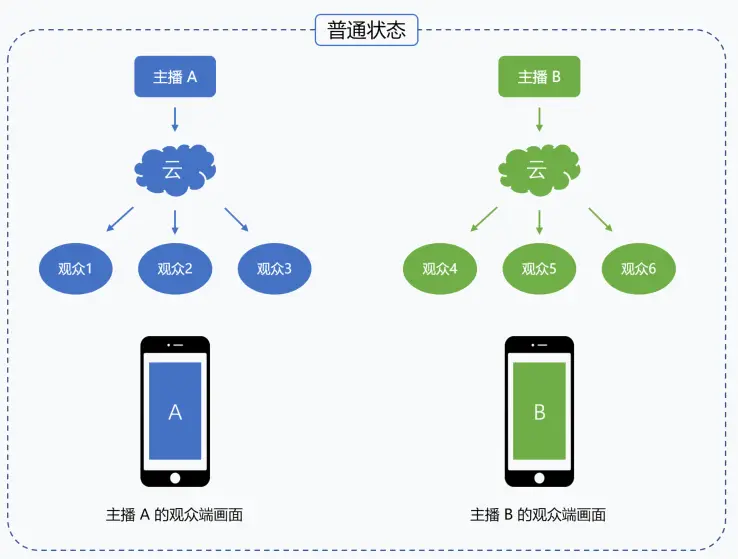

  • 进入 PK 前:两个主播各自独立推流,每个主播都有自己的观众,每个观众看到的画面中都只有自己当前直播间的一个主播。
  • 进入 PK 后:两个主播之间可以视频通话,原本观众只能看到一个主播,现在可以看到两个主播在相互PK(视频通话)。

如何实现连麦PK

我们先从最初的需求入手,看看最简单的实现方案是什么。从前面一张图我们就可以看出,要想实现连麦PK,最简答的办法就是两个主播各自把两路画面混在一起,如下图所示:

主播 A 把自己手机摄像头的画面 local(A) 和来自网络上的主播 B 的画面 remote(B) 混合在一起,再次进行编码和压缩并推送到云端。这样一来,原本主播 A 的观众就可以看到画面中多出了主播 B 的画面。与此同时,如果主播 B 也进行类似的操作,就可以把自己摄像头的画面 local(B) 和 来自于网路的主播 A 的画面 remote(A) 混合在一起。这样,主播 B 的观众也就能同时看到 A 和 B 的画面了。

但是这种方法有个小问题 —— 主播的手机要做的事情太多

  • 工作一:主播的手机要编码和压缩一路本地摄像头的画面,这一路画面是传给另一个主播的;
  • 工作二:主播的手机要解码和渲染一路来自网络的对端画面,这一路画面是来自另一个主播的;
  • 工作三:上述的两路画面要叠加在一起,进行画面的拼接。
  • 工作四:拼接好的画面还要再编码一次,推给观众,这样观众才能看到两路画面。

如何解决性能问题?

为了解决性能问题,我们需要做的是给主播减负。

那要怎么减负呢?是不是可以把工作一工作二,这两项工作去掉?

不行不行,这两项工作是用来做视频通话的,如果减掉了,那主播的 PK 就无从谈起。

工作三工作四是不是可以减掉?

其实也是减不掉的,不过我们可以把它搬到云端,在服务器上完成画面的拼接和计算,而不是在终端完成这些工作。

如上图:当主播 A 和主播 B 开始 PK 后,两边的观众就不再继续从原来的线路上拉流观看了,而是从新的实时音视频云端拉流观看(上图中橙色箭头所示的部分)。这样一来,我们就可以把画面的混合和再次编码的任务放在云端进行。

但是这种方案也不是最完美的,因为从普通直播进入到 PK 状态的过程中,观众端的画面会由于线路切换的原因,出现一段时间的卡顿。

腾讯云连麦PK方案

腾讯云的连麦PK方案则很好的解决了线路切换问题:

由于腾讯云本身既有支撑斗鱼、虎牙的常规直播解决方案,又有多年的QQ视频通话技术积累,所以腾讯的视频云本身就是一个混合云,本身既可以实现常规的直播CDN分发,又能支持高质量低延时的实时音视频线路。因此,我们的方案非常清晰简单:直接在原来的直播线路上叠加一路PK画面:

这样一来,原本在观看主播 A 和 主播 B 的观众,不会遭遇任何的画面二次加载和卡顿等待,只是会看到原本一个画面一分为二,自然而然的进入到 PK 状态。

方案背后的支撑技术

腾讯云采用了两套音视频通道实现主播连麦PK功能,一套是标准直播采用的 CDN 线路,带宽成本低廉且没有并发限制。主播间 PK 所依赖的视频通话,则采用私有的 UDP 传输协议,走专门为降低通讯时延而准备的专线线路。

通道

直播通道

主播PK通道

通讯延迟

=2s

<=500ms

底层协议

RTMP/HTTP-FLV

私有UDP协议

价格/费用

单路费用高于普通直播

最高并发

无上限

<=10人

TXLivePusher

setVideoQuality 为 SD、HD、FHD

setVideoQuality 为 MAIN_PUBLISHER

TXLivePlayer

PLAY_TYPE_LIVE_FLV

PLAY_TYPE_LIVE_RTMP_ACC

播放URL

普通 FLV 地址

带防盗链签名的 RTMP 地址

快速接入直播PK功能

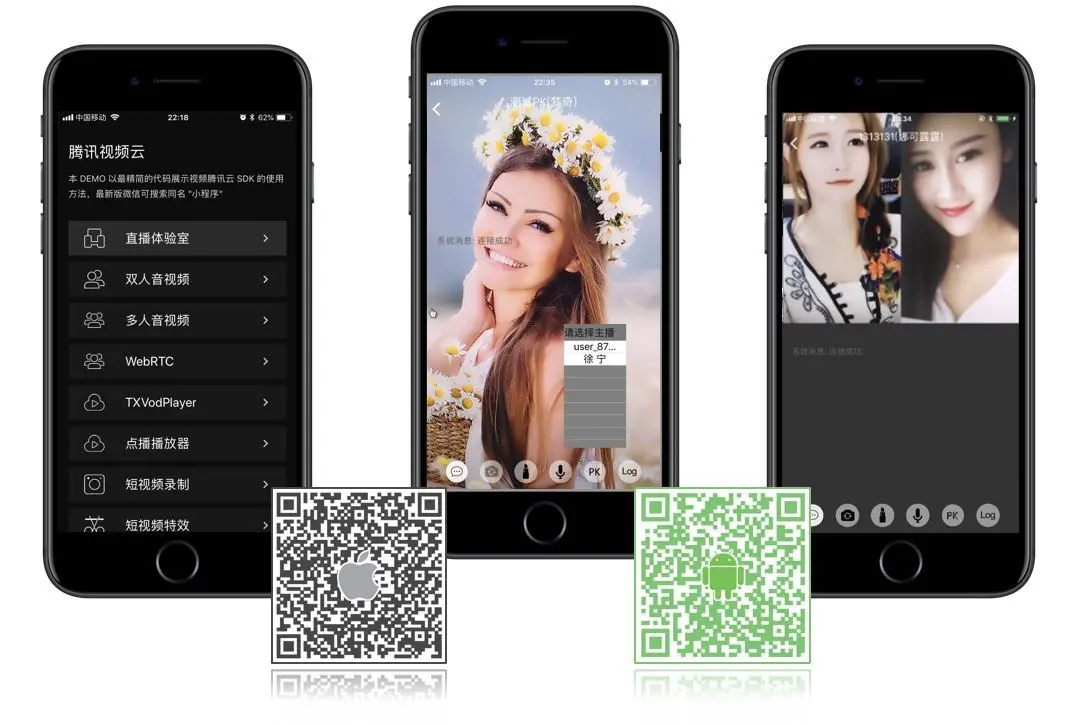

如果您希望使用腾讯云的直播PK功能,可以参考我们的接入文档 LiveRoom(PK)。需要特别说明的是,这套方案还支持观众与主播的连麦,并且终端和后台代码均是开源的,支持自行部署,能够让您拥有非常充分的定制空间。
