前言
VirtualAPK是didi出品的插件化框架，最近读了读源码，简单做些总结，先针对资源的处理这一块，dodola的这篇文章对原理阐述的很详尽，建议大家先看一下，我这边对文章中几个点再阐述下以及对gradle插件所做的事做一些总结。所在分支是dev。
资源的处理
一、先看下ResourcesManager.java的createResources方法片段：
if (Build.VERSION.SDK_INT < Build.VERSION_CODES.LOLLIPOP) {
assetManager = AssetManager.class.newInstance();
ReflectUtil.invoke(AssetManager.class, assetManager, "addAssetPath", hostContext.getApplicationInfo().sourceDir);
} else {
assetManager = hostResources.getAssets();
}
ReflectUtil.invoke(AssetManager.class, assetManager, "addAssetPath", apk);
这边针对资源的加载做了兼容处理，差异主要是在AssetManager.cpp的addAssetPath方法，可以比较下4.4和Android O的代码，会发现Android
O中会将插件apk的resources.arsc所代表的Asset对象add到现有的索引表ResTable中，而4.4中只是将该apk的path加入到path列表里，所以它这边选择了new一个AssetManager。
文章中还提到了淘宝发布的《深入探索 Android 热修复技术原理》中的一种少兼容少hook的方案，简单理解就是重构native端的AssetManager，添加所有插件的path，接着AssetManager::getResTable时去生成新的索引表ResTable，而Java层的Resource对象地址是不变的，也就省去了兼容和hook。
二、Activity 启动过程中对资源的处理
VAInstrumentation.java的newActivity方法片段：
Activity activity = mBase.newActivity(plugin.getClassLoader(), targetClassName, intent);
activity.setIntent(intent);
try {
// for 4.1+
ReflectUtil.setField(ContextThemeWrapper.class, activity, "mResources", plugin.getResources());
} catch (Exception ignored) {
// ignored.
}
文章中提到此处需要重设mResources的原因在ActivityThrea的performLaunchActivity方法（以Android O版本为例）
private Activity performLaunchActivity(ActivityClientRecord r, Intent customIntent) {
...
ContextImpl appContext = createBaseContextForActivity(r);
activity = mInstrumentation.newActivity(cl, component.getClassName(), r.intent);
...
int theme = r.activityInfo.getThemeResource();
if (theme != 0) {
activity.setTheme(theme);
}
...
if (r.isPersistable()) {
mInstrumentation.callActivityOnCreate(activity, r.state, r.persistentState);
} else {
mInstrumentation.callActivityOnCreate(activity, r.state);
}
}
在 createBaseContextForActivity 方法中创建出来的 ContextImpl appContext 使用的是宿主的Resources，如果不进行处理紧接着Activity会走入onCreate的生命周期中，此时插件加载资源的时候还是使用的宿主的资源，而不是我们特意为插件所创建出来的Resources对象，则会发生找不到资源的问题
这里说的有点问题，在走到onCreate之前，框架是hook了Instrumentation.callActivityOnCreate并且重设了mResources等一系列值，其实是可以找到插件的资源的，真正的问题出在上面的几句设置theme的代码，我们知道框架hook了mInstrumentation.newActivity此时返回的已经是插件的Activity实例，而此时给这个插件ActivitysetTheme这个theme是哪个Activity的theme，如果不做任何操作，肯定是占位Activity也就是宿主Application中的默认theme，而框架把这个theme已经换掉了，代码在VAInstrumentation的handleMessage方法中：
public boolean handleMessage(Message msg) {
if (msg.what == LAUNCH_ACTIVITY) {
// ActivityClientRecord r
Object r = msg.obj;
try {
Intent intent = (Intent) ReflectUtil.getField(r.getClass(), r, "intent");
intent.setExtrasClassLoader(VAInstrumentation.class.getClassLoader());
ActivityInfo activityInfo = (ActivityInfo) ReflectUtil.getField(r.getClass(), r, "activityInfo");
if (PluginUtil.isIntentFromPlugin(intent)) {
int theme = PluginUtil.getTheme(mPluginManager.getHostContext(), intent);
if (theme != 0) {
Log.i(TAG, "resolve theme, current theme:" + activityInfo.theme + " after :0x" + Integer.toHexString(theme));
activityInfo.theme = theme;
}
}
} catch (Exception e) {
e.printStackTrace();
}
}
return false;
}
所以如果此时上面的newActivityhook中不去重设mResources，setTheme方法就会报错。
文章中还提到：
另：如果采用上述所说的AssetManager销毁的方法，则无需在创建Activity后设置Resources对象，因为此处全局都是宿主+插件的资源。
这里简单解释下，虽然每次new一个新的Activity的时候都会产生一个新的ContextImpl，但是这个ContextImpl去生成Resource实例的时候首先会有个取缓存的过程，这个缓存的key一般情况下都是相同的，所以底层也就共用一个AssetManager。可以跟踪下ResourcesManager.java的createBaseActivityResources方法看下。
gradle插件中对资源的处理
一、VAHostPlugin
宿主的这个plugin是为插件plugin服务的，作用是生成一些文件。与资源处理相关的是备份了宿主的R.txt和生成宿主的依赖列表versions.txt，放在宿主module/build/VAHost下
二、VAPlugin
插件的这个plugin针对资源处理相关的操作主要是hook了app编译过程中几个Task，如Merge[Variant]Assets，Process[Variant]Resources等以达到剔除与宿主共享资源，重设插件中资源id，裁剪resources.arsc等目的，下面我们具体看下这些hook。
- PrepareDependenciesHooker
hook了pre[Variant]Buildtask，主要目的是过滤插件依赖(aar or jar)，将其与宿主共享的依赖和其独有的依赖分开放到若干集合中，用到了上面说到的宿主依赖列表versions.txt。
- MergeAssetsHooker
hook了Merge[Variant]Assetstask，这个task是用于merge插件依赖的各个aar中的assets，然后会交由AAPT处理，上一步过滤出了插件与宿主共享的aar，那么这些aar中的assets是不需要插件AAPT再处理了，所以需要此hook剔除这些assets。
- ProcessResourcesHooker
hook了Process[Variant]Resourcestask，这个task最终是调用AAPT去编译资源生成R文件和resources-[Variant].ap_，这个.ap_文件位置在build/intermediates/res下，可以解压出来包含了resources.arsc，编译过的AndroidManifest.xml和资源。这个hook的主要作用就是去修改.ap_文件和R文件。
我们看下ProcessResourcesHooker.groovy中的repackage方法里的一些关键点：
void repackage(ProcessAndroidResources par, File apFile) {
...
resourceCollector = new ResourceCollector(project, par)
resourceCollector.collect() // ①
...
def aapt = new Aapt(resourcesDir, rSymbolFile, androidConfig.buildToolsRevision)
//Delete host resources, must do it before filterPackage
aapt.filterResources(retainedTypes, filteredResources) // ②
//Modify the arsc file, and replace ids of related xml files
aapt.filterPackage(retainedTypes, retainedStylealbes, virtualApk.packageId, resIdMap, libRefTable, updatedResources) // ③
...
/*
* Delete filtered entries and then add updated resources into resources-${variant.name}.ap_
*/
com.didi.virtualapk.utils.ZipUtil.with(apFile).deleteAll(filteredResources + updatedResources) // ④
project.exec {
executable par.buildTools.getPath(BuildToolInfo.PathId.AAPT)
workingDir resourcesDir
args 'add', apFile.path
args updatedResources
standardOutput = System.out
errorOutput = System.err
} // ⑤
updateRJava(aapt, par.sourceOutputDir) // ⑥
...
}
① 解析宿主和插件的R.txt按照ResType收集资源，并从收集的插件资源集合中过滤出与宿主同名的资源(资源类型和名称相同，参见ResourceEntry.groovy的equals())。补充下，R.txt也是AAPT的产物，除了自身的资源也包括了其依赖的aar中的资源，输出位置一般在build/intermediates/symbols下。接着重设资源ID，与宿主共享部分的资源，其ID需要设置成宿主中的值；插件独有的资源需要重新设置，0XPPTTEEEE，PP段设置成我们在插件gradle文件中设置的值，TT和EEEE段按顺序重新赋值。这一步主要生成几个集合供下面的几步使用。
② 遍历从.ap_文件中解压出来的所有资源，将与宿主共享的资源全部删除。
③ 开始修改与裁剪resources.arsc各个chunk段的值，只留下插件独有的资源索引。关于arsc的格式，可以去参照老罗的博客，下面图片来自ArscEditor.groovy中：
接着将从.ap_文件中解压的已经编译过的xml文件中的引用的资源ID替换成上面新生成的ID值。编译的xml文件格式也可以参考老罗的博客，所有修改的文件(包括arsc，各种xml)都会放到一个集合中。下面便是打包新的.ap_文件。
④ 删除.ap_文件中所有与宿主共享的和所有修改过的资源的原始版本
⑤ 通过aapt add命令将所有修改的资源重新打包到.ap_文件，.ap_文件的修改全部结束。
⑥ 下面便是更新插件的R.java包括其依赖的aar的R.java，将其中的所有ID值更新，这样便能正确索引arsc文件了。这一步还做了一个操作，将插件独有的资源写到一个单独的R.java中，作用会在下面说。到此为止，AAPT的产物都已经修改裁剪完毕，通过重设资源ID的PP段以达到避免ID冲突的问题，这种方式相比修改AAPT的源码兼容性相对好些，VirtualAPK的这种方式参照了Small的实现。
- DxTaskHooker

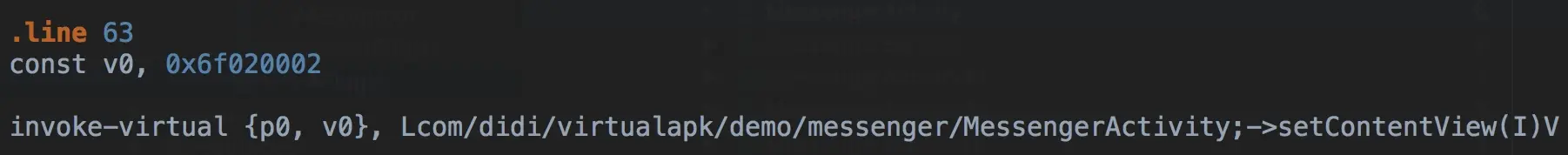

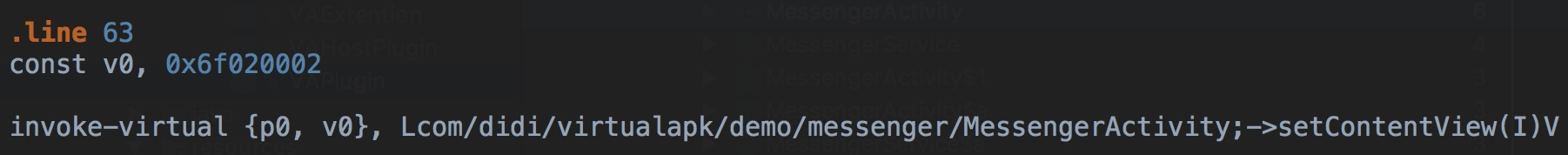

hook了dex这个Transform，作用是在dex操作之前去覆盖插件app的R.class(不包括其依赖的aar的R.class)，只留下插件独有的资源ID，能这么操作是因为插件app编译后的class文件中对R中资源ID的引用都已经编译成对一个常量的引用，如下图（而aar中则是编译成对一个变量的引用，因为aar中ID值在编译时会和主module融合导致其值变化）：
而为了兼容宿主反射调用插件中的独有资源，则要留下插件独有的资源ID。这个hooker我觉得是可以去掉的，不去覆盖R.class也不会有什么影响。
TL;DR
大体VirtualAPK针对资源的处理都梳理了，简单总结下，编译阶段，针对插件apk重设资源ID，运行阶段，宿主加载插件，将插件和宿主的apk添加到同一个AssetManager中，接着构建一个新的Resources去替换原来的Resources，这样通过Context去取资源的时候就能在一个完整的resources.arsc里索引。
