在2018 年云栖大会·南京峰会的飞天技术汇专场中，阿里云产品专家王登宇带来了题为《企业数据创新之旅——高性能 NAS 助力业务上云》的精彩技术分享。在分享中，他首先介绍了企业上云面临的困难和阿里云存储之路；随后对 NAS 文件存储产品家族的技术架构和适用场景进行了分析；分享最后，他结合基因、视频、 AI 等具体客户对 NAS 助力业务上云进行了详细讲解。
数十款阿里云产品限时折扣中， 赶快点击这里，领券开始云上实践吧！
以下内容根据现场分享整理。
时至今日，企业上云已不再是一个全新的话题。

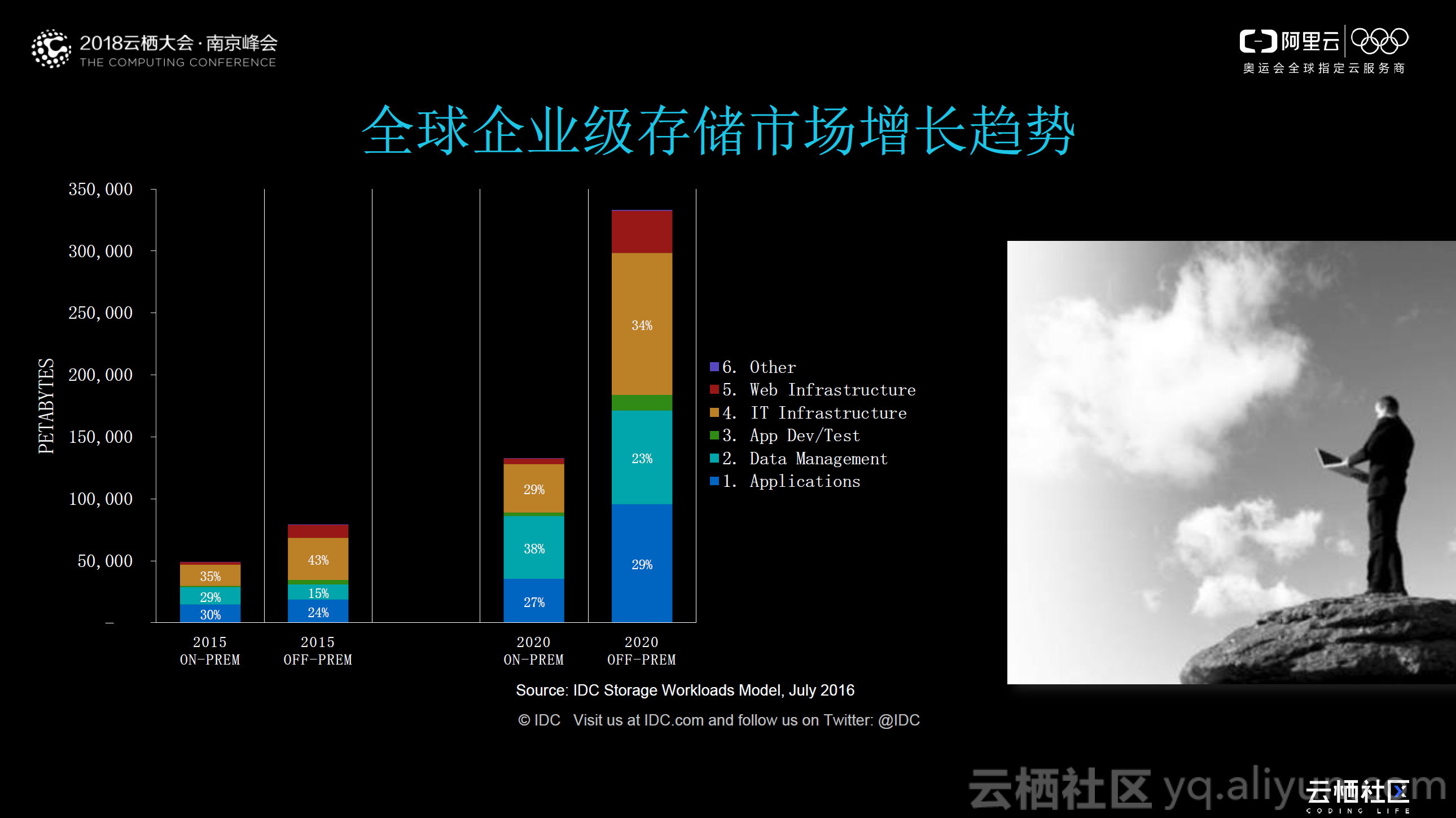

上图是IDC 在 2016 年对全球企业级存储市场增长趋势的预测：从 2015 年至 2020 年五年时间，本地 IDC ON-PREM ，大约增长了 3 倍；而云上 OFF-PREM 大概增加了 4-5 倍。当更多企业选择云存储的同时，也给企业 IT 部门带来了更多的问题和挑战。
对于传统企业业务，如数据库、CRP 等业务，一般是使用存储设备进行存储，当存储空间达到极限时，经常面临存储无法扩容、设备过保、升级换代、数据迁移、机房扩建等问题；对于互联网业务，它不同于传统业务，更多关注的是业务快速上线、避免 IT 投资风险、业务快速转型，从而需要横向扩展能力以及按需使用资源。
面对这些问题时，IT 部门的负责人需要考虑如何以最优的方式解决这些问题。阿里云存储正是在解决此类问题的过程中成长起来的。
阿里云存储之路

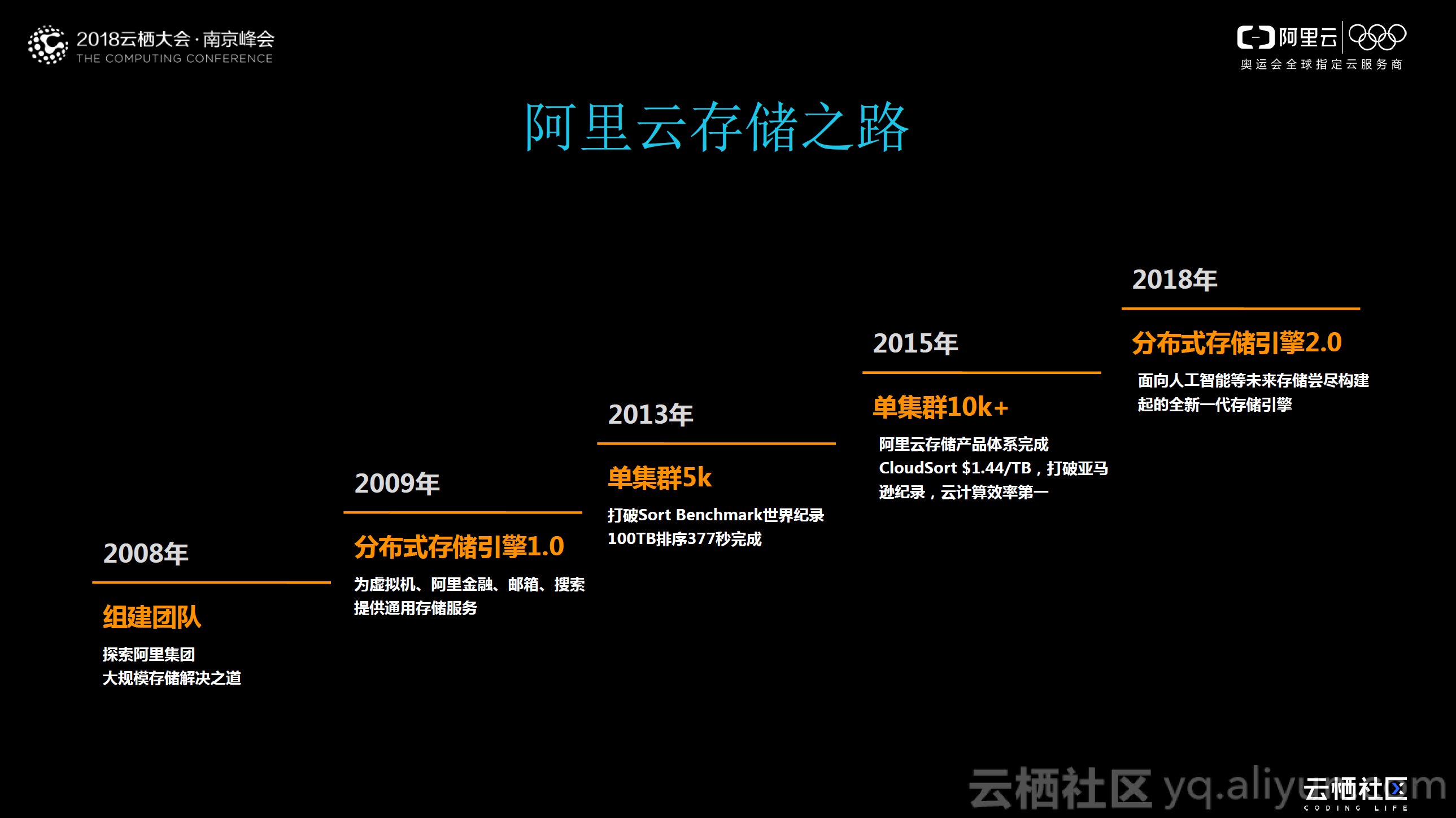

从最初接触云储存至今，阿里云存储之路已经整整走了十年。2008 年，组建云存储团队，探索阿里集团大规模存储解决之道；仅隔一年，在 2009 年，云存储团队便推出了分布式存储引擎 1.0 ，为虚拟机、阿里金融、邮箱、搜索提供通用存储服务； 2013 年，实现存储单集群 5K 计算节点，打破 Sort Benchmark 世界记录，在 377 秒内完成 100TB 排序；在 2015 年，单集群更是突破 10K 计算节点，基本完善阿里云存储产品体系，并在 2016 年，以 $1.44/TB 的成绩获得 Indy 专用目的排序和 Daytona 通用目的排序两个子项的世界冠军，打破了 AWS 年保持的纪录 4.51$/TB ，云计算效率世界第一；在 2018 年。阿里云存储团队推出了分布式存储引擎 2.0 ，面向人工智能、科学计算、深度学习等未来存储场景实现存储引擎升级，构建全新一代存储引擎。

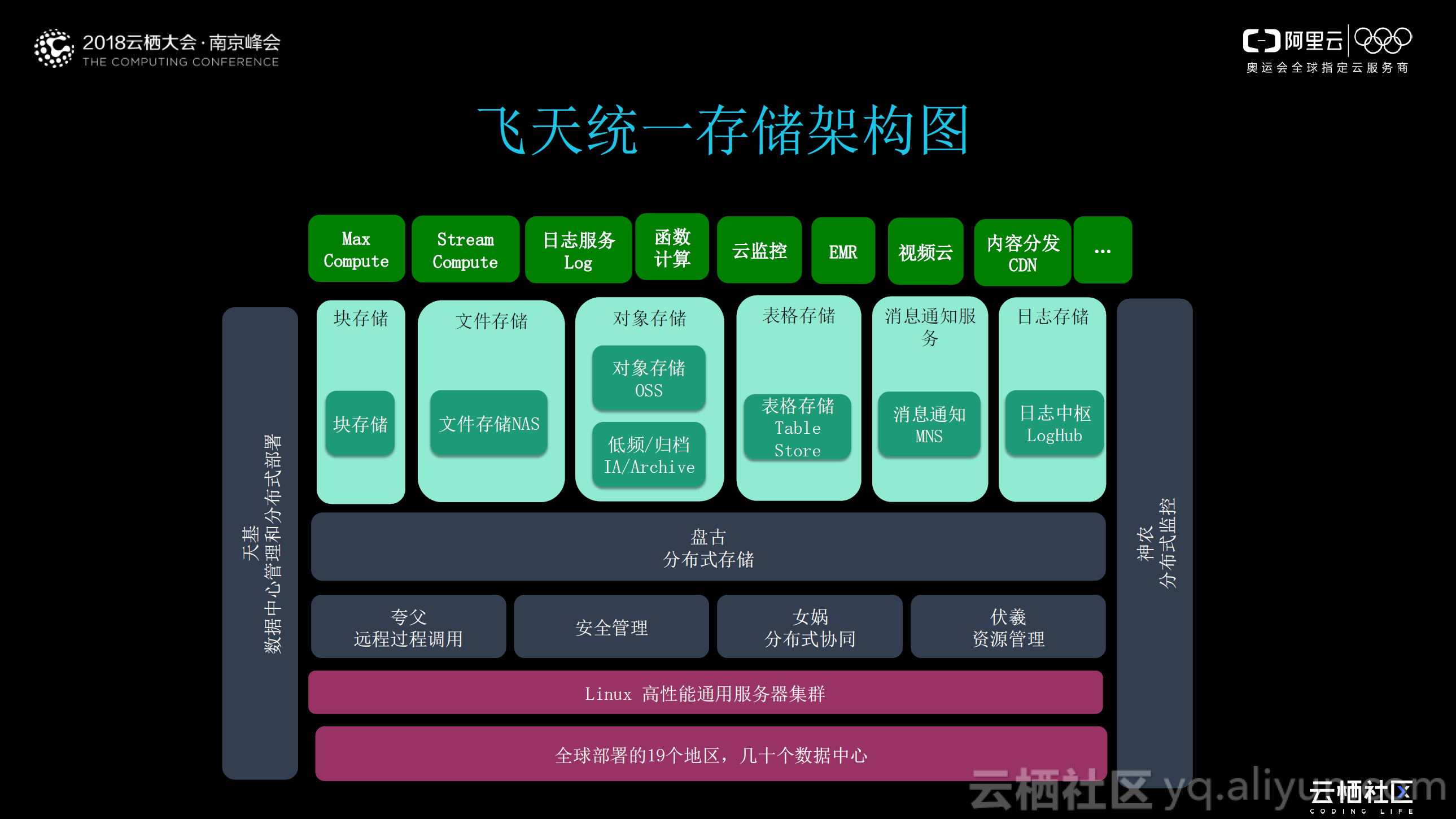

飞天统一存储
对熟悉阿里云的同学而言，飞天一定不会陌生。上图给出了飞天统一存储架构图，作为阿里云自主研发、服务全球的超大规模通用计算操作系统，最底层是全球部署的19 个地区，几十个数据中心；其上是基于海量的 X86 Linux 高性能通用服务器集群；通过分布式协同（女娲）、资源管理（伏羲）、安全管理、远程过程调用（夸父）构建中间盘古分布式存储；在盘古之上，是对外提供的不同类型的存储产品，包括块存储、文件存储、对象存储、表格存储等；在存储产品之上，是阿里云对外提供的 MaxCompute 、日志服务、 GPU 、 ECS 等各类云计算产品。
盘古分布式存储

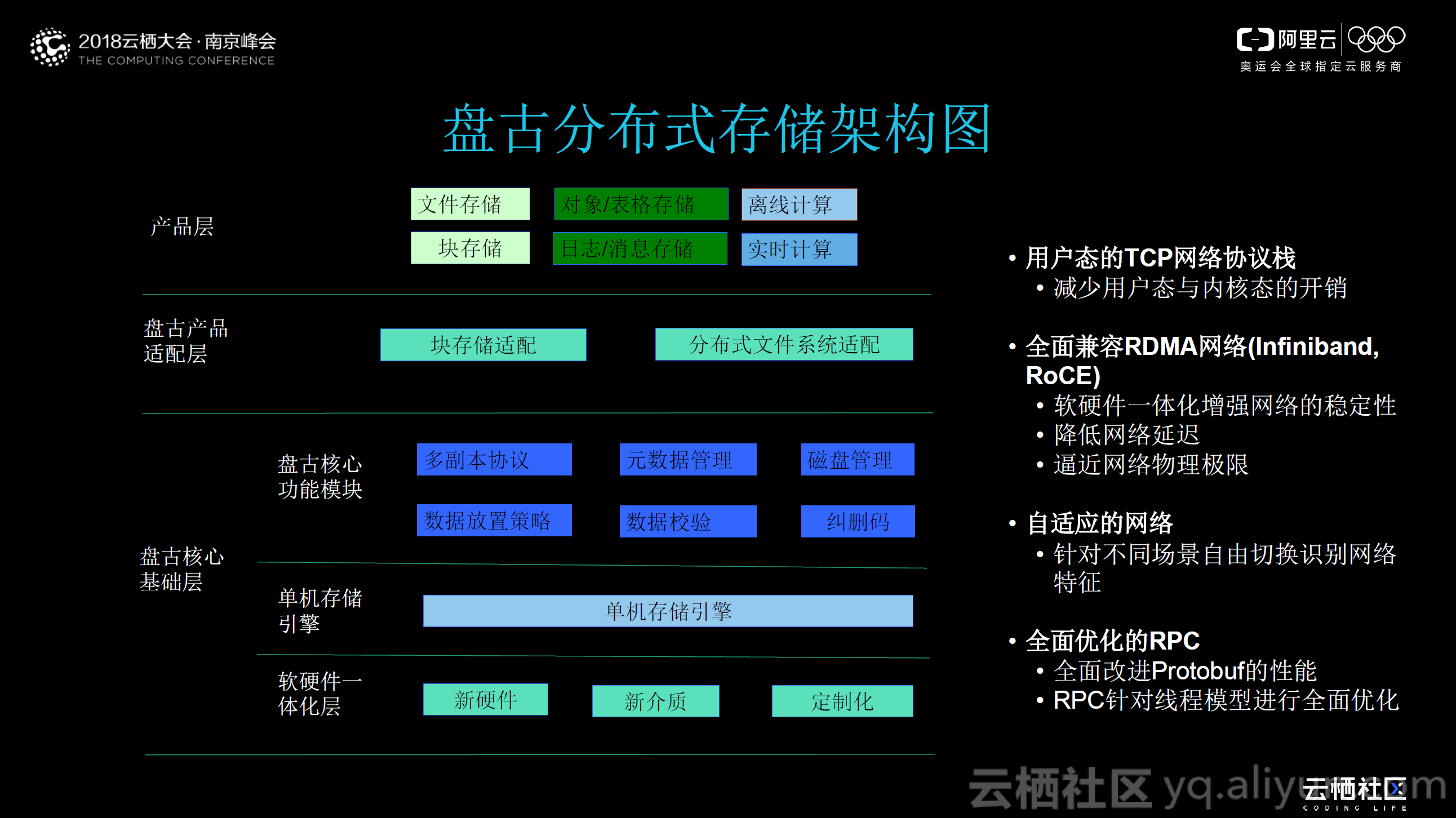

上图给出了分布式存储服务盘古的架构图，主要由盘古核心基础层、盘古产品适应层和产品层构成；其中盘古核心基础层又分为软硬件一体化层、单机存储引擎和盘古核心功能模块。最底层的软硬件一体化层，主要采用了定制化的新硬件和新介质；在其上，将硬件抽象成单机存储引擎；在单机存储引擎之上，形成了盘古核心功能模块，包括多副本协议、元数据管理、磁盘管理、数据放置策略、数据校验、纠删码。盘古产品适配层提供了块存储适配和分布式文件系统适配，实现一套架构满足上层不同云存储产品的IO 的需求；产品层为用户提供了实际使用的云存储产品，如对象 / 表格存储、日志 / 消息存储等等。
盘古整体分布式存储架构使用用户态的TCP 网络协议栈，减少用户态与内核态的开销；同时采用了全面兼容 RDMA 网络，通过软硬件一体化增强网络的稳定性、降低网络延迟，逼近网络物理极限；此外，采用自适应的网络，针对不同场景自由切换识别网络特征；最后，在 RPC 方面也进行了全面优化，全面改进 Protobuf 的性能，并针对线程模型进行了全面优化。
NAS 文件存储产品

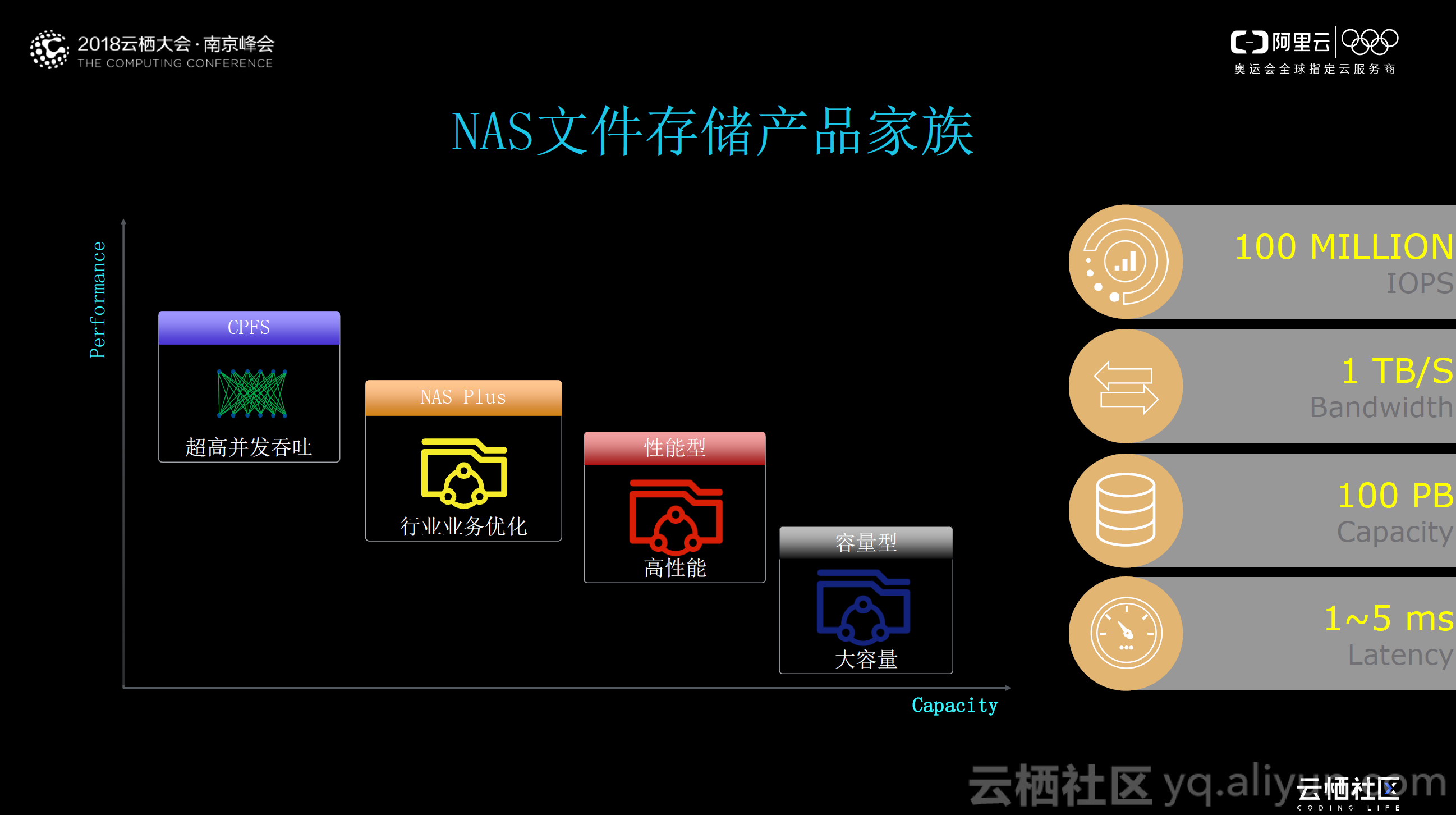

作为本次分享的主题—— NAS 文件存储，从 2016 年初正式上线至今， NAS 文件存储产品家族已经聚合了通用型 NAS （又可细分为容量型、性能型）、 NAS Plus 、 CPFS 三大产品。

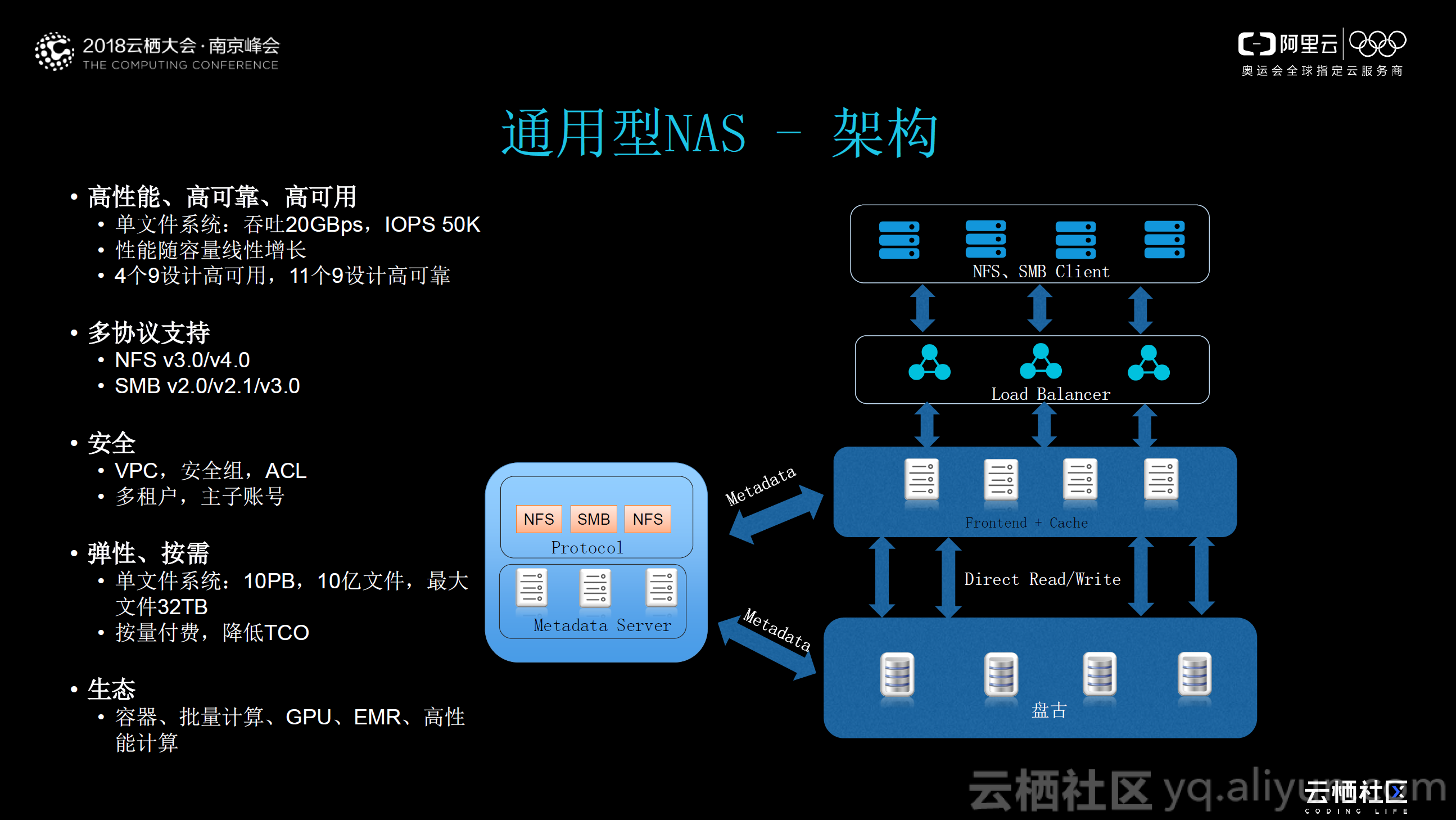

通用型NAS
通用型NAS 底层基于盘古；盘古的上一层称之为前端，它主要是提供 NFS 和 SNB 协议的集群；在前端机的上层是负载均衡；再往上一层就是客户端层，也就是说 NAS 产品一定是要配合计算节点进行使用的。
从整体架构来看，Metadata 完全是完全是旁路的，不占用整体 IO 路径。当客户端请求经过负载均衡接入到处于空闲状态的前端机，前端机通过查询 Metadata 获取数据所在的存储位置，其中对 Metadata 采用了一些缓存策略，减少查询次数；查到数据之后，直接从盘古中对数据进行读取 / 写入等操作。从架构中可以看出， NAS 并非像传统文件存储一样，在某些地方存在性能瓶颈，所有的节点均采用分布式部署，避免单点故障对系统造成的影响。
通过如上架构设计，通用性NAS 实现了高性能、高可靠、高可用：
·单文件系统的吞吐量可到 20GBps ， IOPS 可达到 5k ；
·性能随容量线性增长；
· 4 个 9 设计高可用， 11 个 9 设计高可靠。
在协议支持方面，阿里云通用性NAS 是实现了 NFS V3.0/V4.0 和 SMB v2.0/v2.1v3.0 的多协议支持，业内首创；在安全方面，采用阿里云共有的安全特性，如 VPC 、安全组、 ACL 、多租户、主子账号等。
通用型NAS——场景

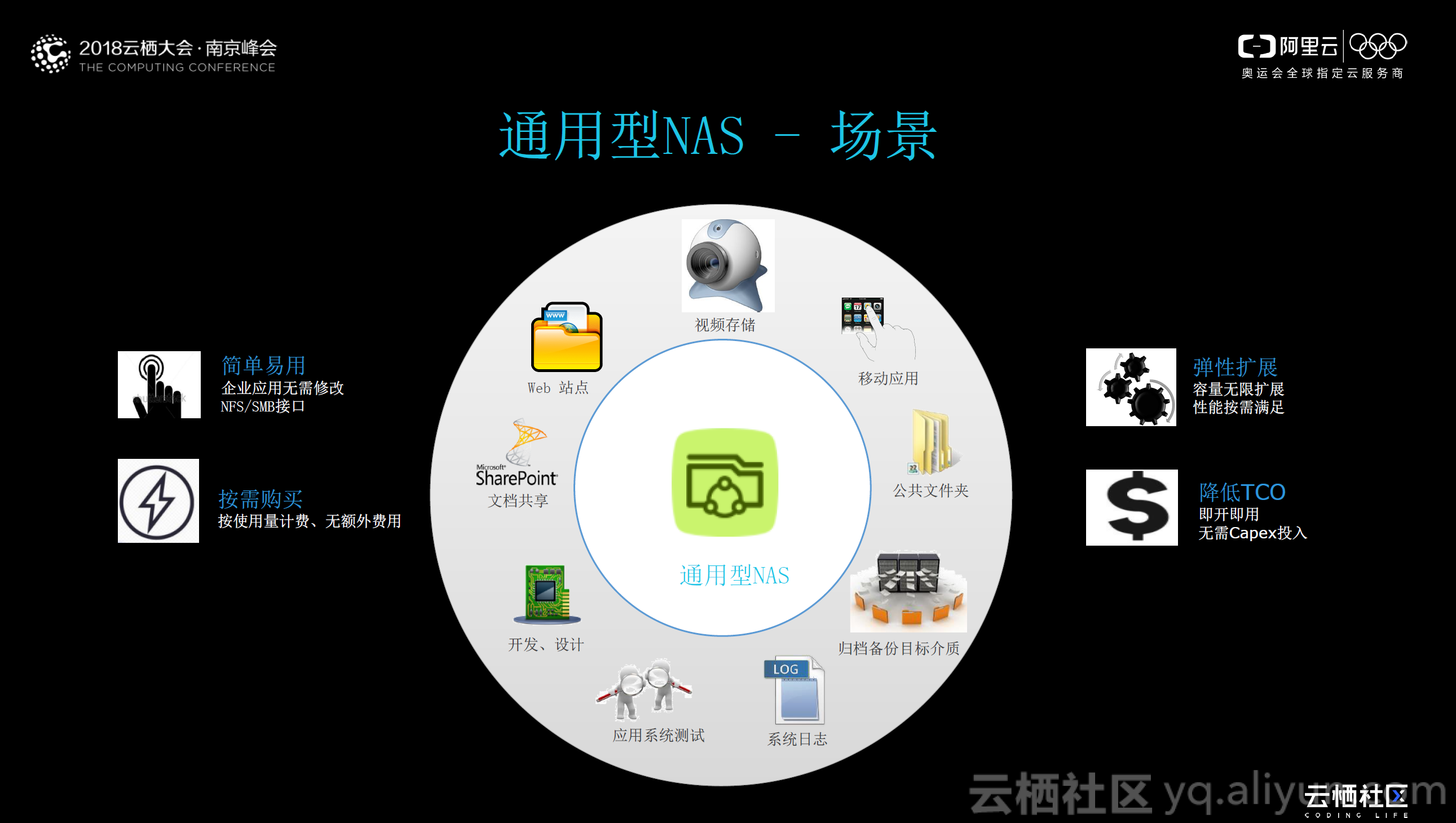

由于通用型NAS 简单易用，企业无需修改 NFS/SMB 接口；并且具备弹性扩展，容量无限扩展，性能按需满足；此外，用户可以按需购买，按使用量计费，无需额外费用；以及降低 TCO ，即开即用，无需 Capex 投入的特点，使得 NAS 在企业有着广泛的应用场景，如文档共享、视频存储、 Web 站点、移动应用、公共文件夹等。

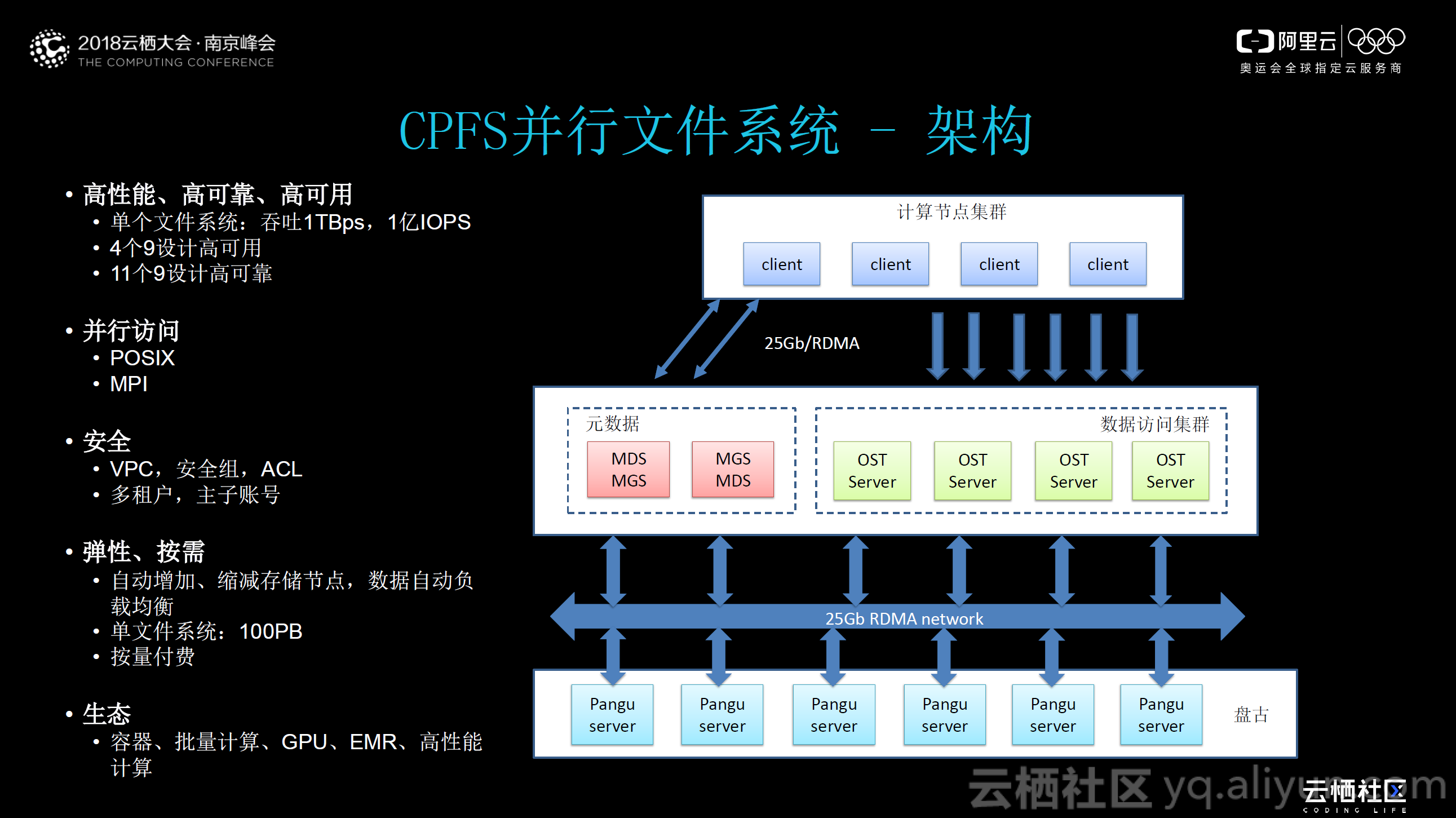

CPFS并行文件系统
通用性NAS 能够覆盖企业百分之八十的应用场景。但是在一些行业的特殊场景、如 AI 、深度学习等，数据量非常巨大，通用性 NAS 是无法承受如此巨大的压力的。因此，阿里云与 Intel 合作，根据 AI 时代大数据量的需求，研发了 CPFS 并行文件系统。该系统的架构如上图所示：底层依赖于盘古分布式存储；中间一层是 Intel 的 Luster 的协议和架构；最上层是客户计算节点，该系统利用了盘古存储的高可靠和扩展性，同时又兼具 Luster 并行文件系统高吞吐协议，能够实现单个文件系统 1TBps 吞吐， 1 亿 IOPS 。
CPFS并行文件系统——场景
目前CPFS 系统处于公测阶段，使用者可以在 CPFS 的官网上申请测试使用。这里，强烈推荐无人机、大数据分析、高校科研、人工智能、安防大数据、个人信用画像、工业制造、生命科学等业务在云上试用下 CPFS 并行文件系统；此外， CPFS 不仅仅在公有云上，在大客户的专有云上也有对应的输出。

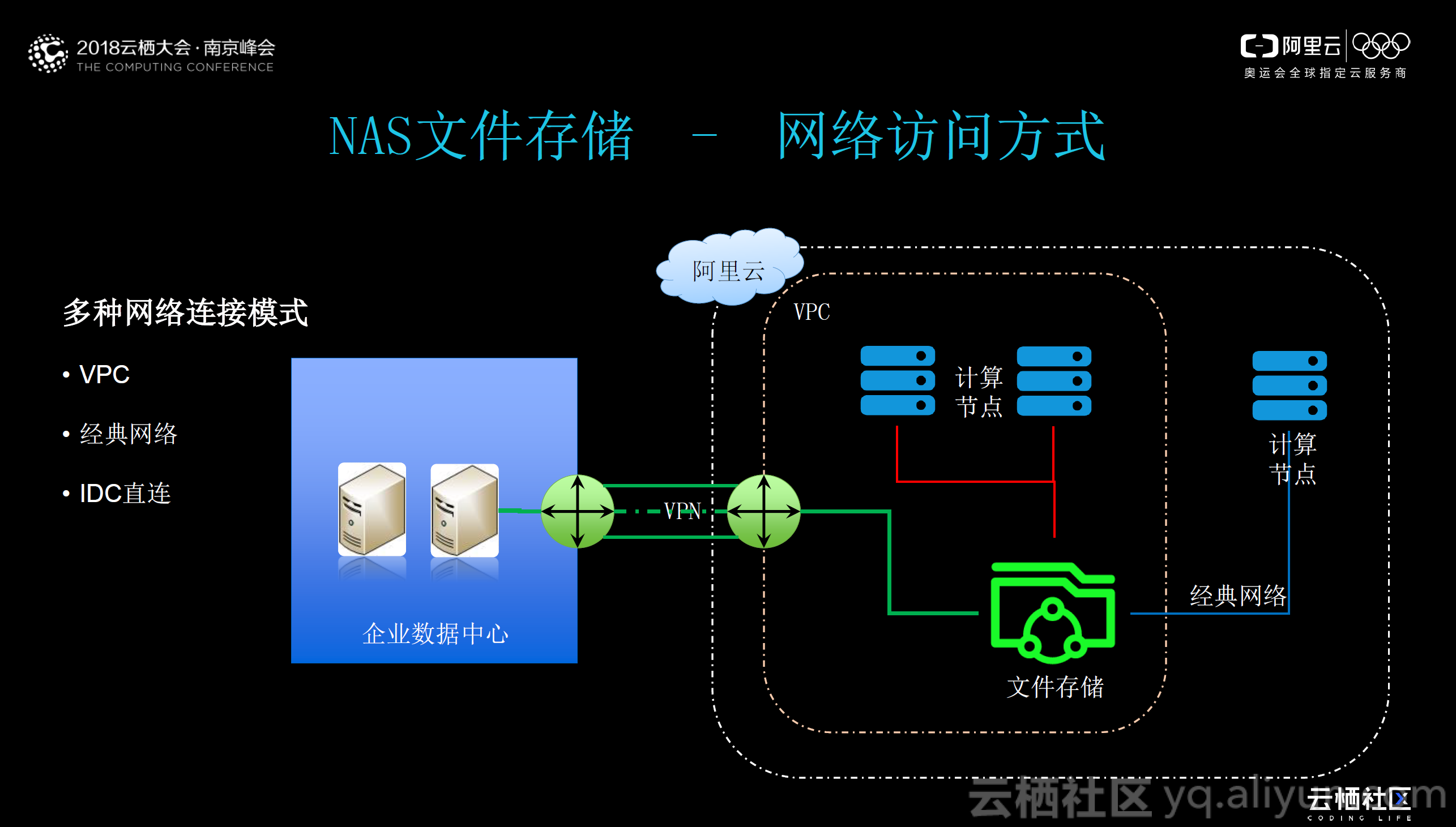

NAS文件存储——网络访问方式
文件存储和对象存储有很大的区别。目前，NAS 文件存储支持多种网络链接模式，包括 VPC 、经典网络和 IDC 直连，其中 VPC 方式是我们最推荐的一种方式，最为安全。三种方式的具体实现结构如上图所示。
NAS File Sync文件同步

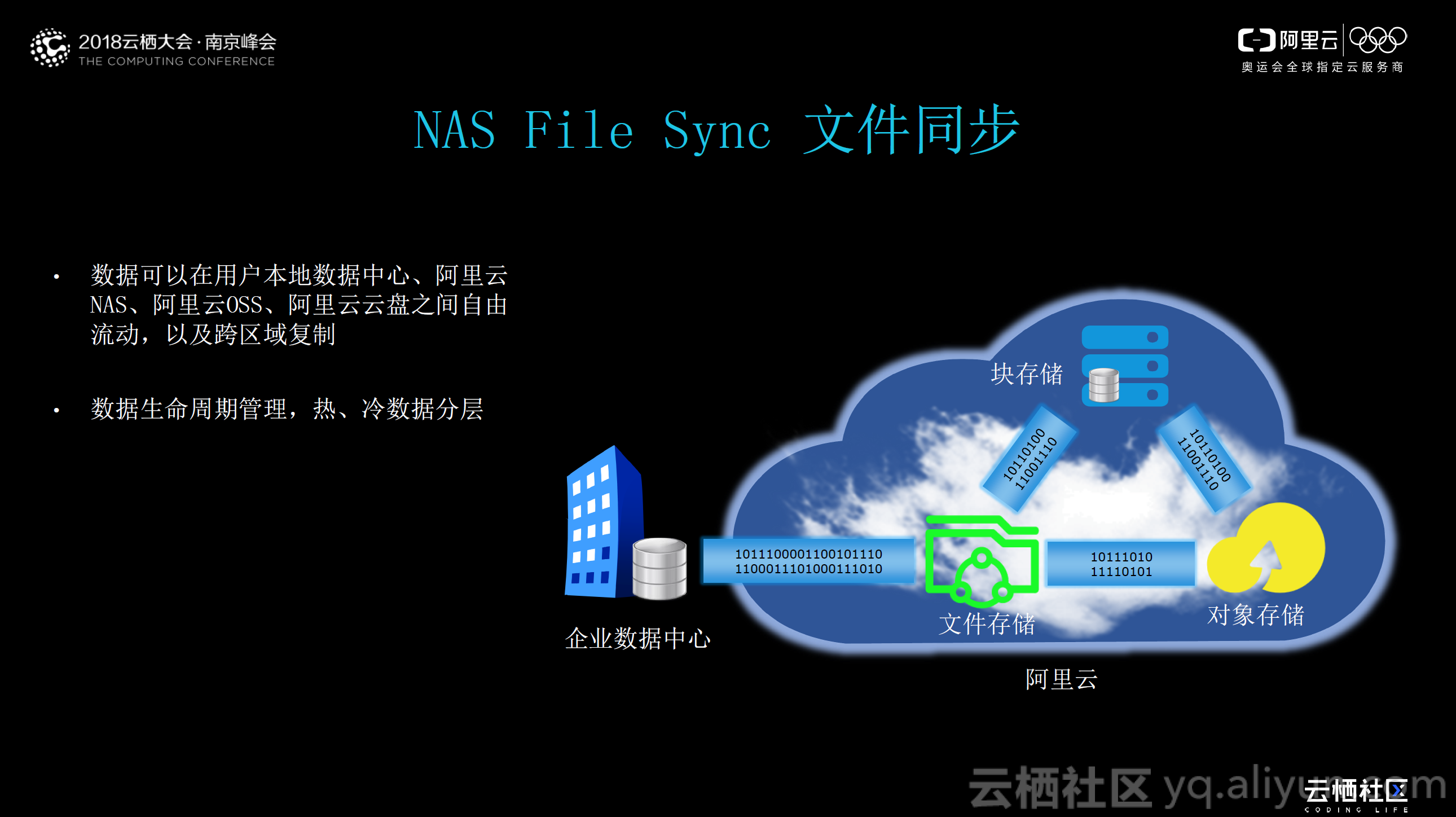

NAS File Sync 文件同步是云存储团队上个月刚推出的服务，该服务使得客户在云上的数据得以“流动”起来，支持用户本地数据中心、阿里云 NAS 、阿里云云盘之间的自由流动以及跨区域复制，进而实现数据全生命周期管理，实现热、冷数据分层（热数据采用文件存储，冷数据采用对象存储）。

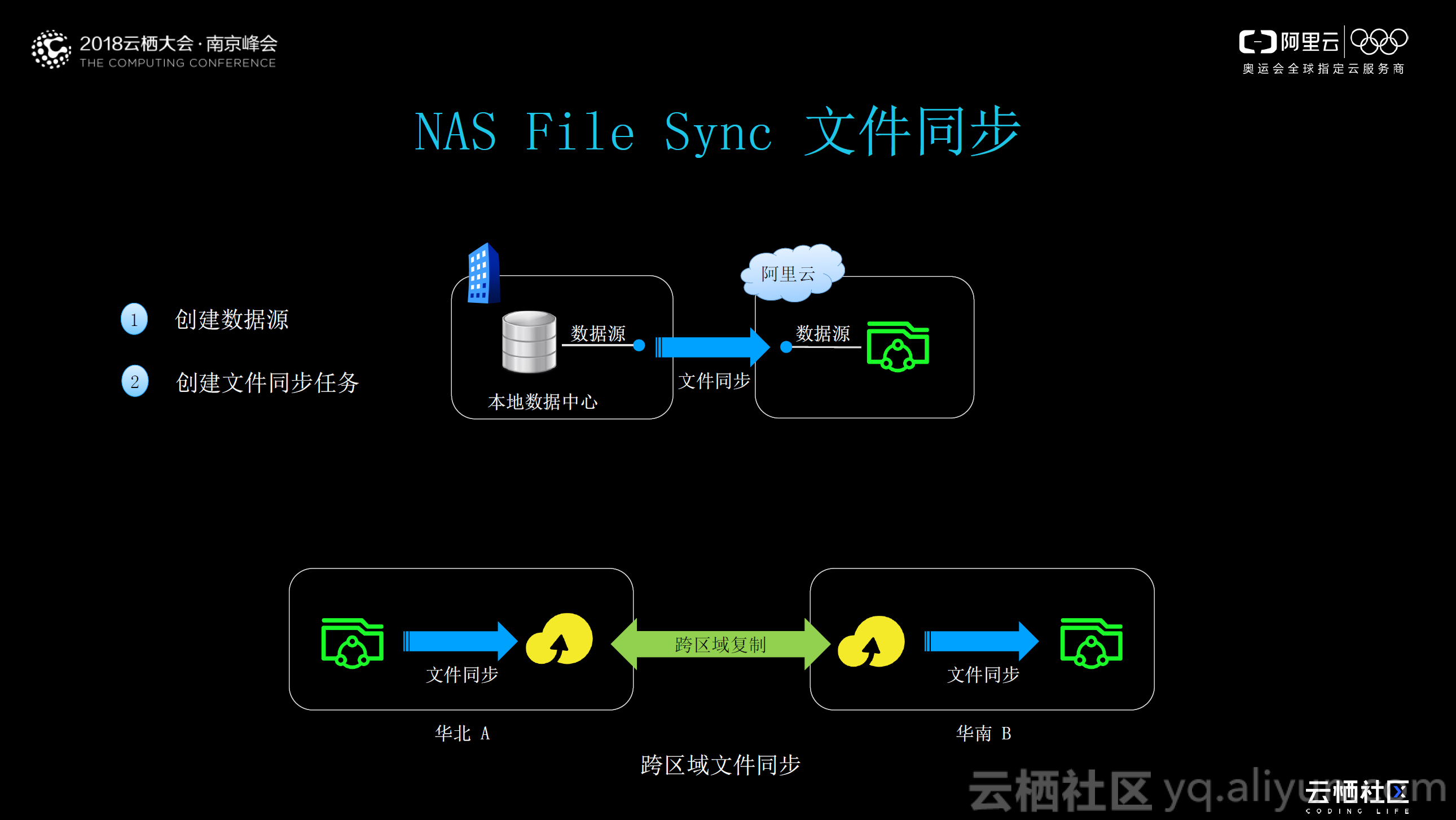

NAS File Sync 文件同步的操作十分简单：第一步，创建数据源；第二步，创建文件同步任务。仅需在控制台上简单的两步操作就可以实现文件同步。通过对文件同步进行扩展，现在也支持跨区域的文件同步，通过在控制台设置跨区域复制，就可以实现不同区域（如图示华北、华南）的文件同步。

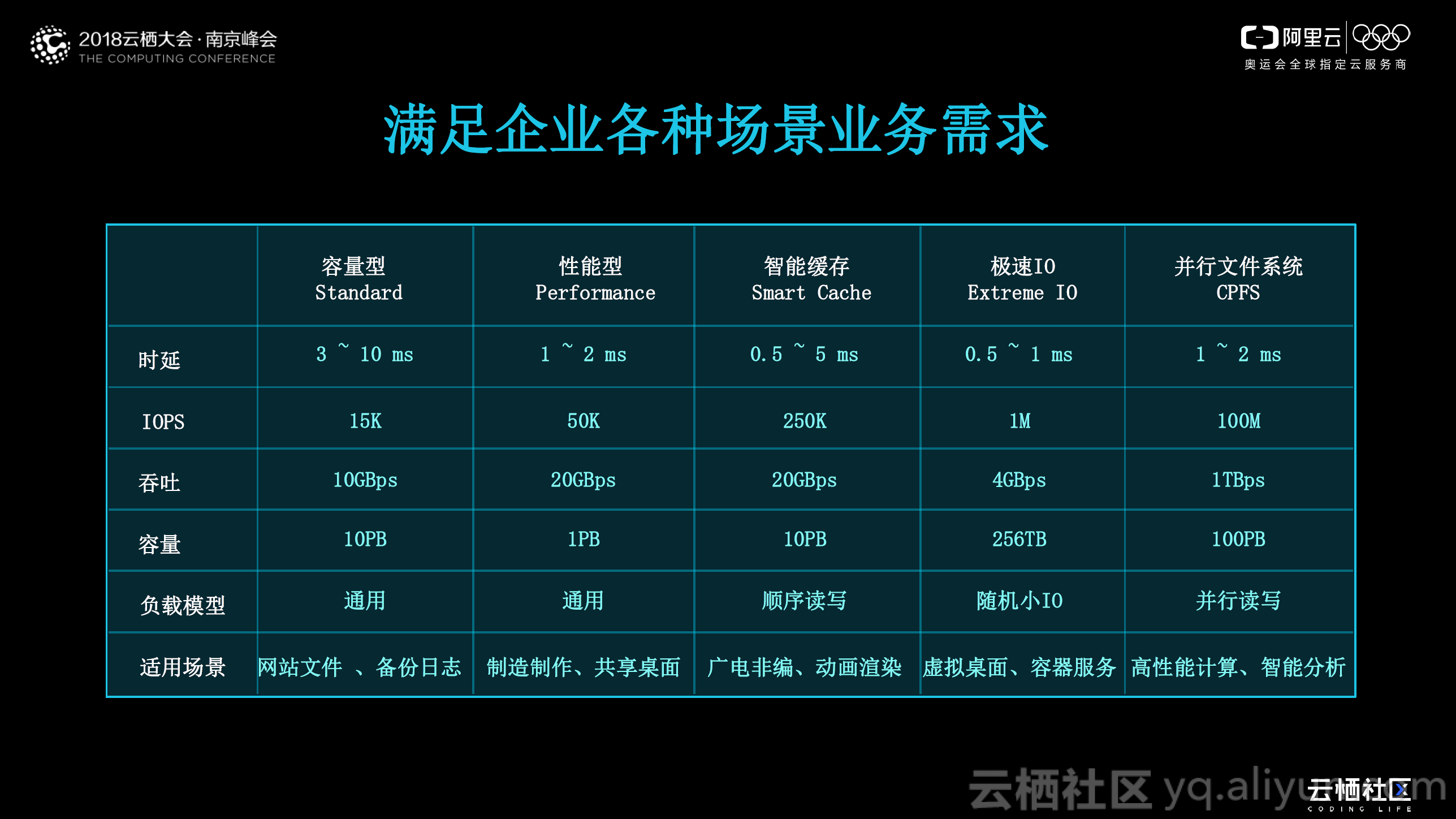

上图对目前NAS 产品进行了总结，这里不再一一陈述，用户可以根据自身业务的特点和产品的适用场景选择性的使用。
NAS文件产品使用案例
下面结合上面提到的几个产品，具体讲解一下使用场景。
NAS/CPFS并行文件系统——基因测序存储利器

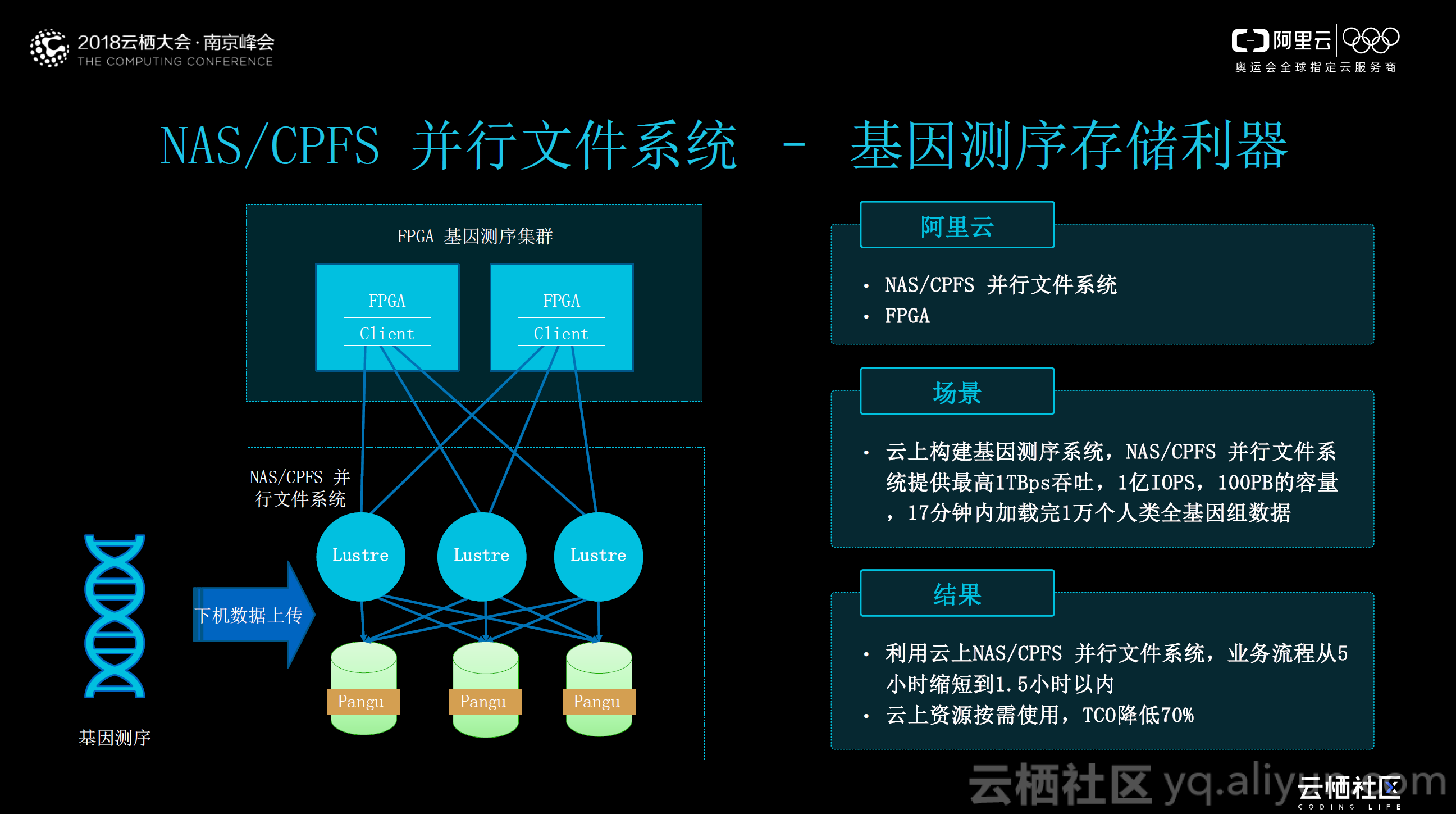

上图是NAS 产品在基因行业的一个具体案例。目前，国内 Top3 的基因公司都在使用阿里云的文件存储服务。基因公司其中具有代表性的业务场景是数百 TB/ 月测序仪下机数据通过计算和存储进行后续的测序任务。针对这类业务，我们推荐使用 CPFS 并行文件系统，在实地测试中， CPFS 在 17 分钟内加载完 1 万个人类全基因组下机数据。通过使用 CPFS 文件并行系统，整体优化效果十分明显，业务流程由之前的 5 个小时缩短到 1 ， 5 个小时以内；同时，云上资源按需使用， TCO 降低 70% 。
NAS Plus 极速IO—搭建高性能弹性Web Server

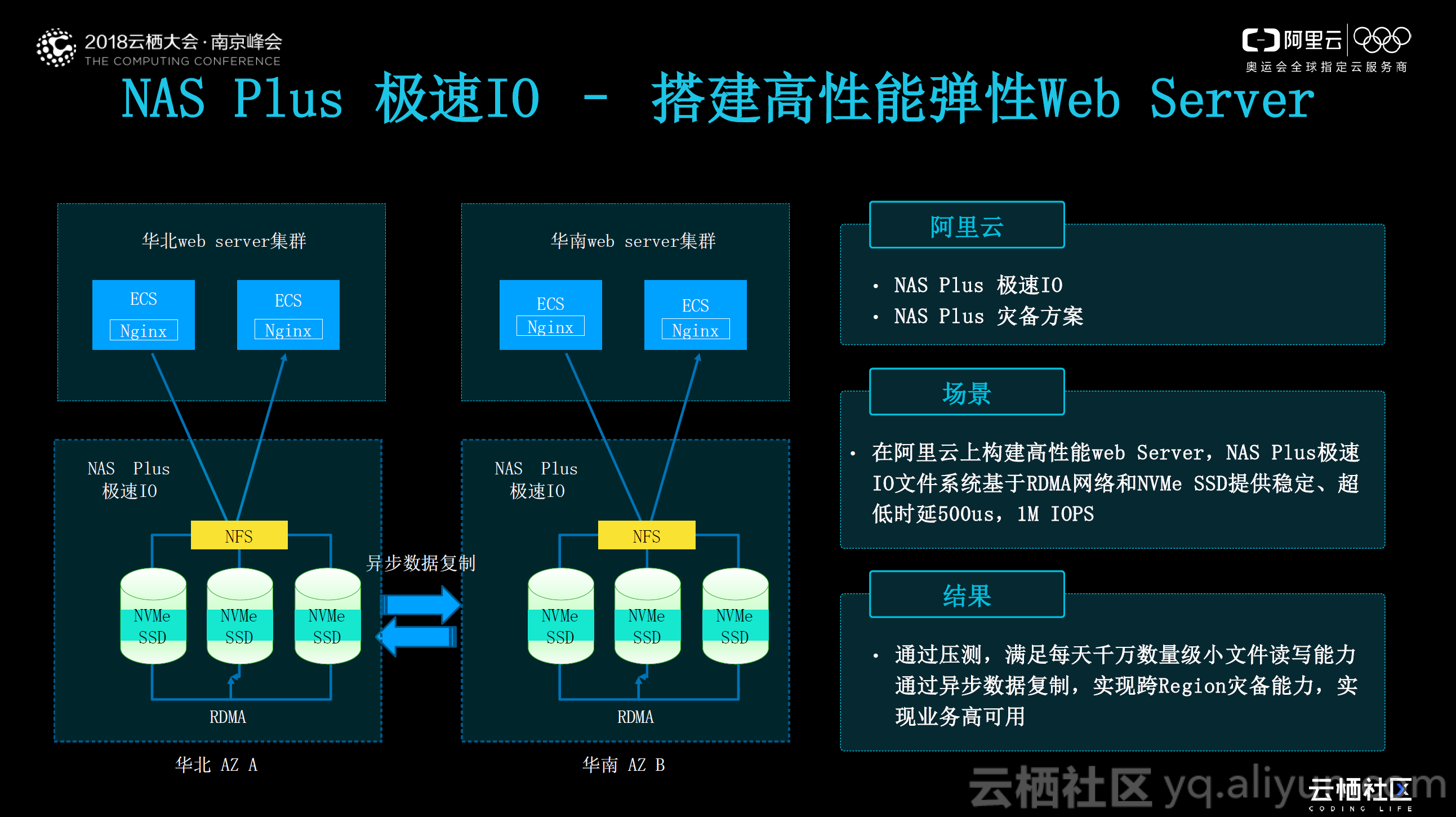

在Web Server 方面，阿里云的某个客户的业务规模达到日活数百万。在没有极速 IO 之前，该客户的前端计算业务负负载存在较大压力。该客户目标是在六个月内会增加到上千万日活，原来的架构是远不能支持这一目标。通过在阿里云上构建高性能 Web Server ，采用 NAS Plus 极速 IO 文件系统和基于 RDMA 的网络以及 NVMe SSD ，能够提供稳定、 500us 的超低时延和 1M IOPS 。通过压测，满足每天千万数量级小文件读写能力；同时通过异步数据复制，实现跨 Region 灾备能力，实现业务高可用。
NAS Plus智能缓存——支撑云上视频非编系统

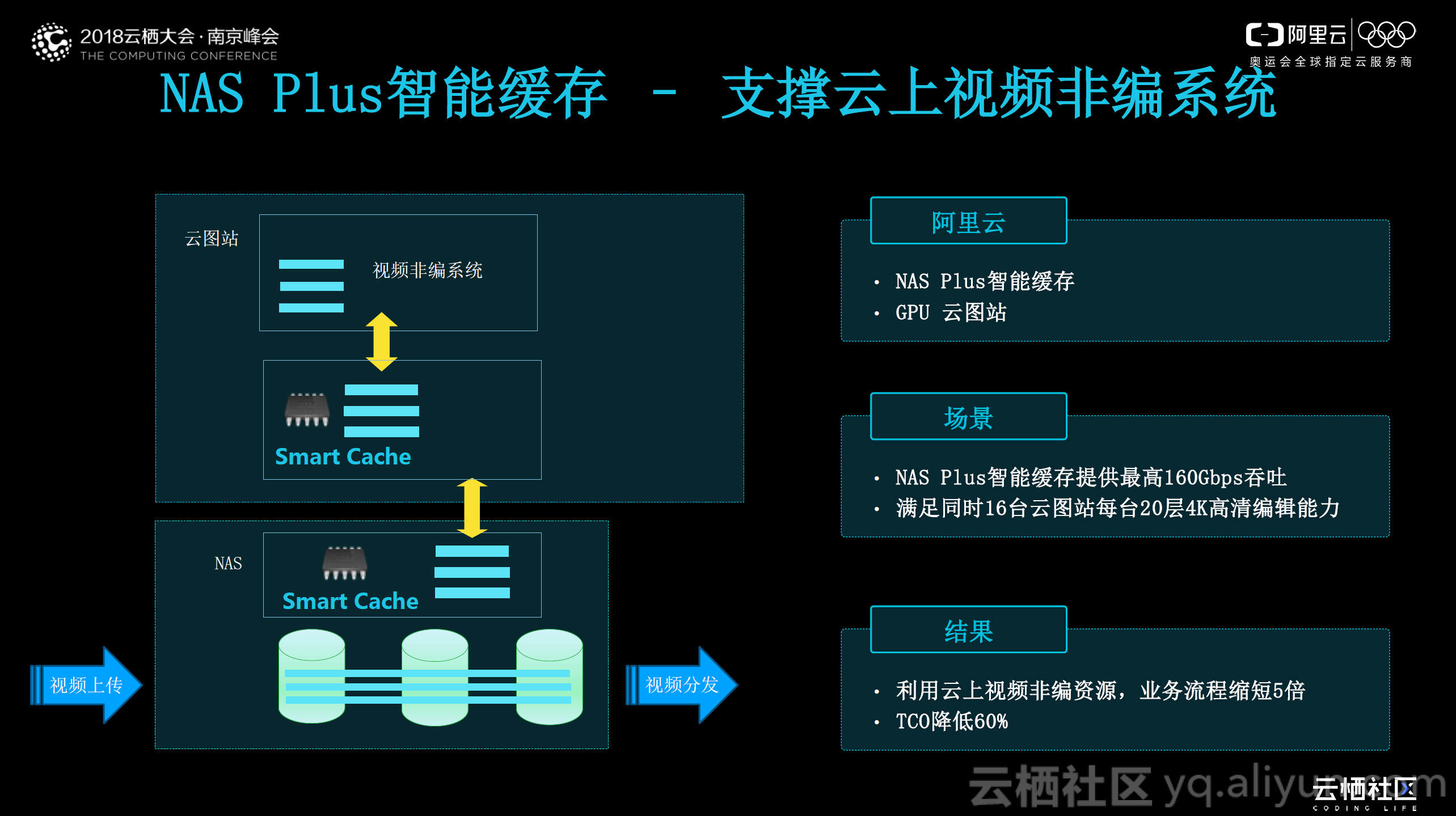

视频行也对IO 要求也是极高的。 NAS Plus 智能缓存通过在客户端安装 agent ，实现对用户 IO 进行两个方面优化：一是预读，视频行业在做非编业务时，是将大量数据顺序读到计算节点中，因此可以通过预读加速；二是本地写聚合，所有写操作在本地进行缓存，进行聚合后再一起写下来。经过测试， NAS Plus 可以支撑 16 台云图站每台 20 层 4K 高清编辑，业务流程缩短 5 倍，同时 TCO 降低 60% 。
NAS文件系统—云上大规模渲染

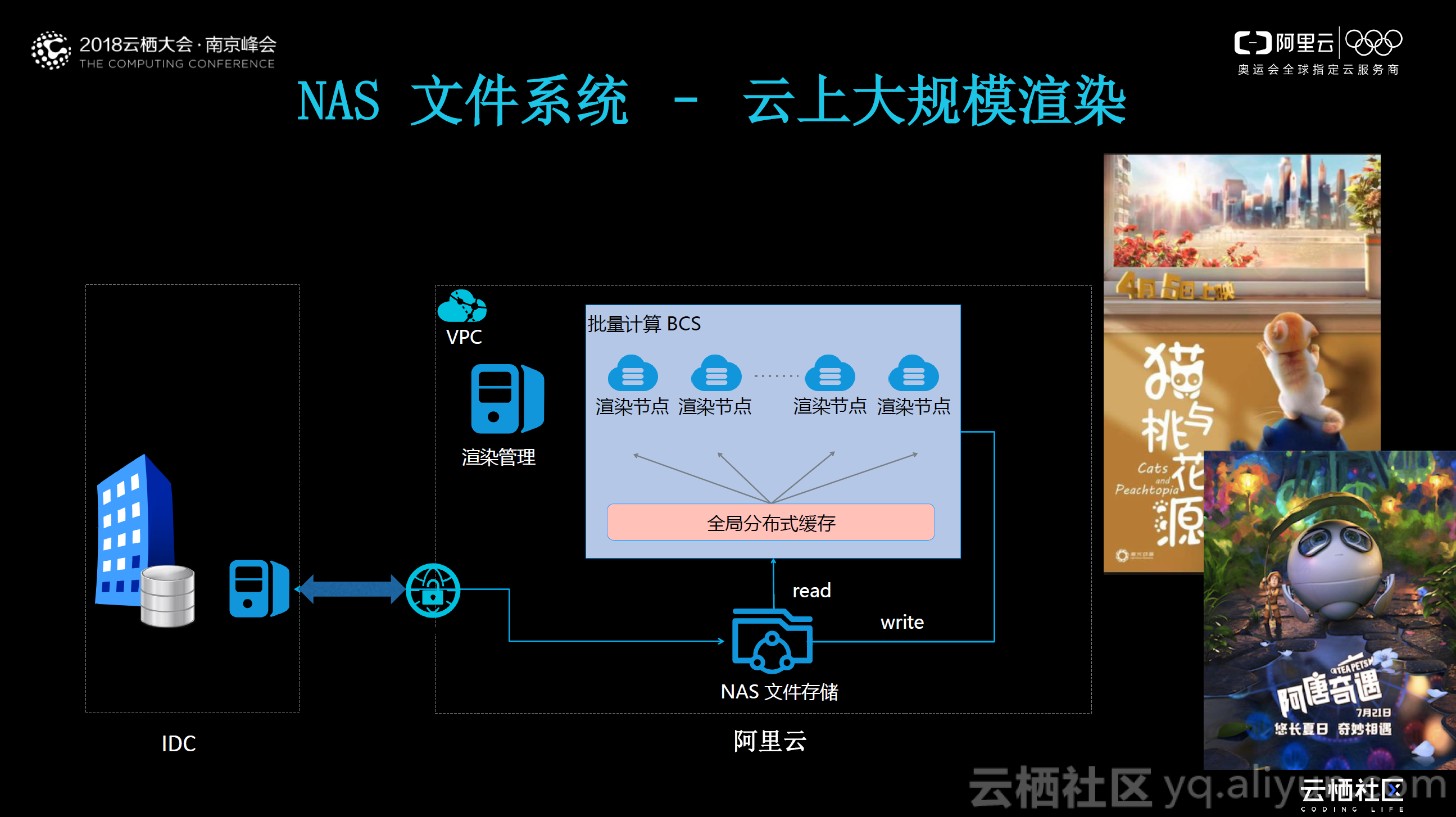

NAS 文件存储配合批量计算 BCS 形成了云上大规模渲染方案。阿里云在国内外有着大量的渲染客户，电影渲染对计算的要求是十分之高。客户在后期渲染时，需要云上数千台 GPU 同时运行，而一般的公司本地最多也就是几百台的规模，无法实现大规模场景渲染，因此需要将相应的素材数据和镜头数据上传到云端，利用云上的批量计算 BCS 同时加载几千个计算节点，从后端同时读取相应的素材数据进行渲染。在上图所示的架构中，我们在计算节点和 NAS 文件存储中增加了全局分布式缓存，使得几千个计算节点避免同时从 NAS 系统中读取数据。 NAS 文件存储配合批量计算 BCS 形成了云上大规模渲染方案。
NAS文件系统——助力AI和机器学习

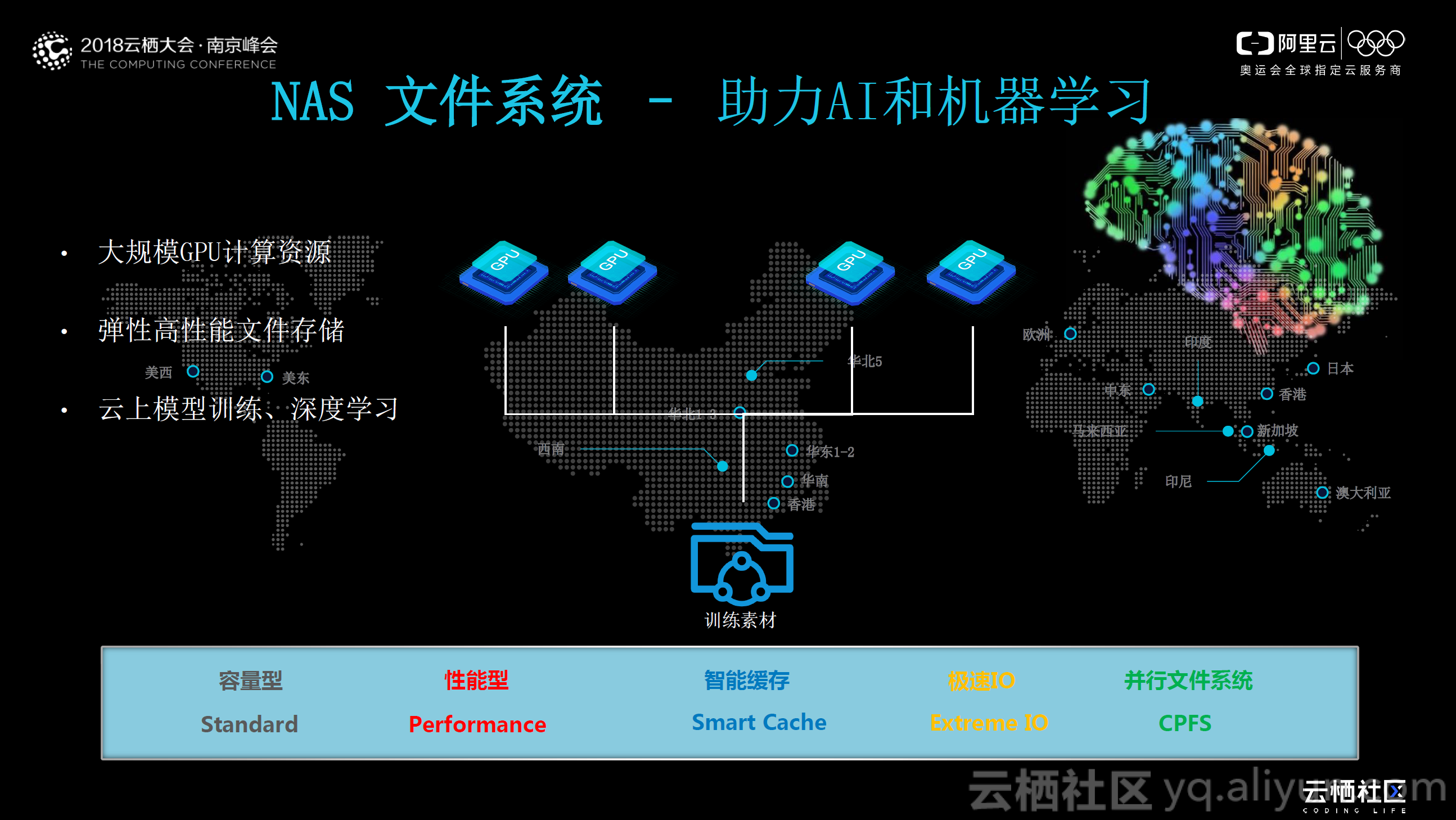

对于近年来相当火爆的AI 和机器学习，所需的数据量越来越大，模型训练要求的计算资源也越来越多。目前，阿里云在华北提供了一个大型 GPU 渲染资源池，专门服务此类客户。客户的所有数据通过阿里云高速通道上传到 NAS 文件存储中，通过 GPU 计算资源来进行模型训练，大大提升了模型迭代速度。
NAS 文件存储——全球部署

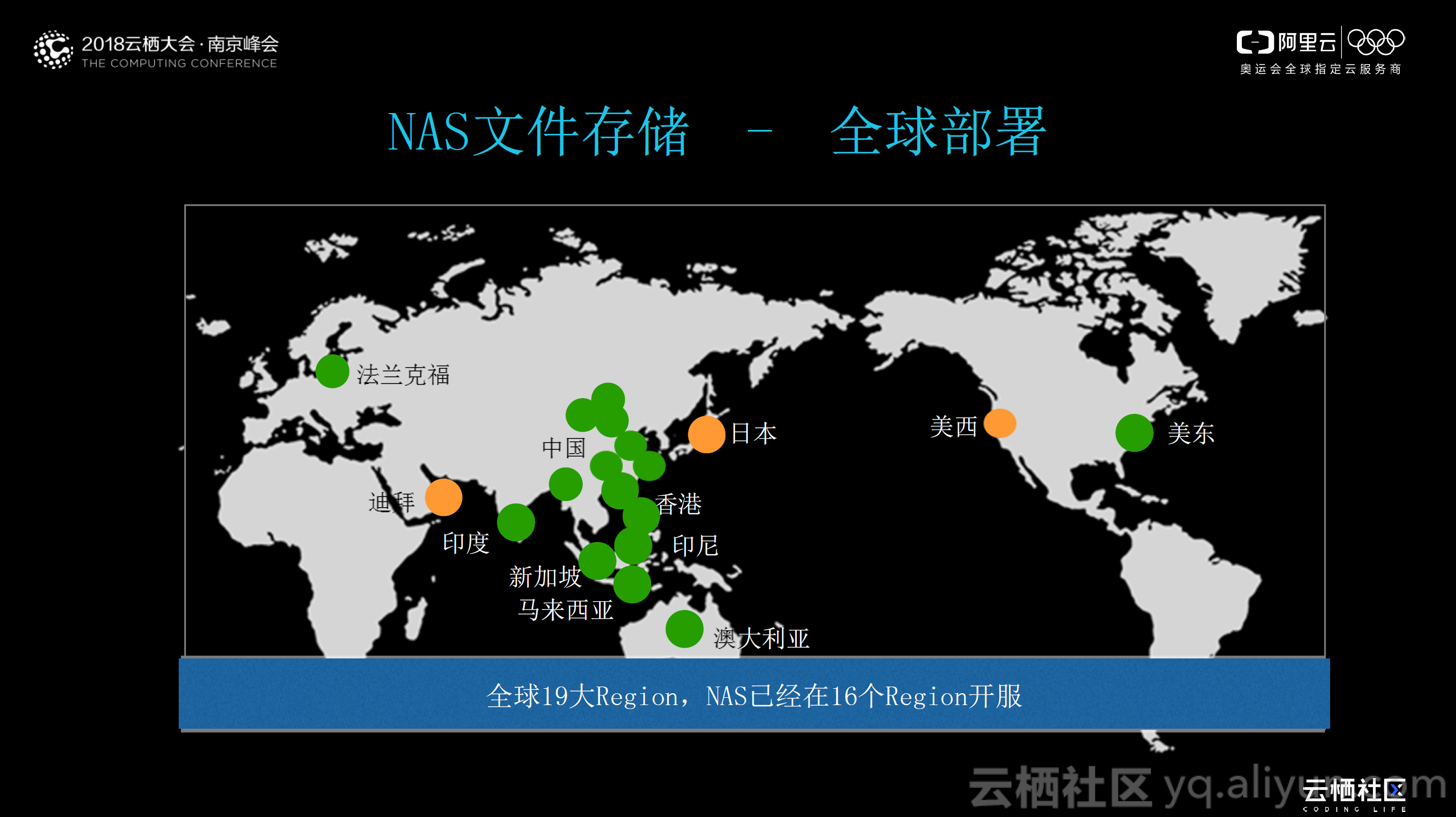

NAS 文件系统从 2016 年 3 月份上线，同年 9 月份公测，截止今日，历经两年多的风雨。最初， NAS 主要服务于国内客户，集中于华北、华南、华东地区。目前，在阿里云全球 19 大 Region ， NAS 已经在 16 个 Region （图示绿点）开服，在 2018 年，将会实现全球 19 个 Region 的 NAS 全覆盖。因此，当企业上云之路遇到困难时，不妨考虑下阿里云存储！
本文由云栖志愿小组刘崇鑫整理编辑
