1.DES简介

DES算法是由IBM公司在20世纪70年代发展起来的，于1976年11月被美国政府采 用，随后被美国国家标准局和美国国家标准协会承认，同时也成为全球范围内事实上的工业标准。

DES算法作为分组密码的代表，已成为金融界及其他各种行业广泛应用的对称密钥密码系统。它以feistel网络结构理论为基础，采用迭代分组形式，在提高算法的运行速度，改善了密码的实用性的同时，也大大的提高了密码的安全性，对于我们研究密码学以及展望密码学的发展方向有重要意义。

2.算法描述

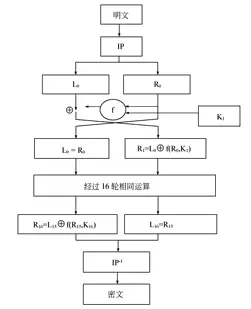

DES使用56位密钥对64位的数据块进行加密，并对64位的数据块进行16轮编码。在每轮编码中，一个48位的密钥值由56位的“种子”密钥得出来。 DES算法把64位的明文输入快变成64位的密文输出块，整个算法的变换过程如图1.1所示。

而解密和加密过程大致相同，不同之处仅在于右边的16个子密钥的使用顺序不同，加密的子密钥的顺序为K1,K2,…,K16，而解密的子密钥的使用顺序则为K16,K15,…,K1。 IP即初始换位的功能是把输入的64位明文数据块按位重新组合，并把输出分为L0，R0两部分，每部分各长32位。其置换规则如表1.1所示。

DES算法初始换位规则表

即将输入的64位数据的第58位换到第1位，第50位换到第2位……依此类推。设置换前的输入值为D1D2…D64，则经过初始换位后的结果为：L0=D58D50…D8，R0=D57D49…D7。 经过初始换位后，将R0与密钥发生器产生的密钥K1进行计算，其结果记为f（R0，K1）再与L0进行异或运算得到L0⊕f（R0，K1），把R0记为L1放在左边，把L0⊕f（R0，K1）记为R1放在右边，从而完成了第一次迭代运算。连续迭代16次，第16次迭代结果左右不交换，即L15⊕f（R15，K16）记为R16放在左边，R15记为L16放在右边。 16次迭代后，得到L16，R16。将此作为输入进行逆初始换位IP-1，就可以得到密文输出。逆初始换位正好是初始换位的逆运算。其置换规则如表1.2所示。

表1.2 DES算法逆初始换位规则表

其置换规则和表1.1所述相似。 DES算法的16次迭代具有相同的结构，每一次迭代的运算过程如图1.2所示。

图1.2 DES算法的一次迭代过程图

在每一次迭代过程中，其核心部分是f函数，即图1.2中的扩展置换、异或运算、S-盒替换和P-盒置换。 扩展置换是将32位数据扩展为48位，使其长度与密钥一样。其置换规则如表1.3所示。 表1.3 扩展置换规则表

P-盒置换规则如表1.4所示。 表1.4 P-盒置换规则表 16 7 20 21 29 12 28 17 1 15 23 26 5 18 31 10 2 8 24 14 32 27 3 9 19 13 30 6 22 11 4 25

S-盒是DES算法的核心，它的功能是将6位数据变为4位数据，它是一个选择函数，共有8个S函数，其功能表如表1.5所示。

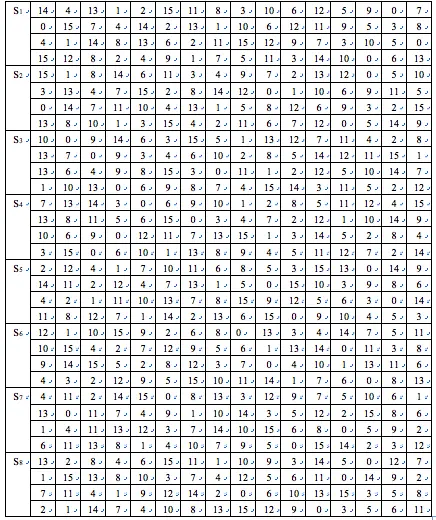

表1.5 S-盒查询功能表

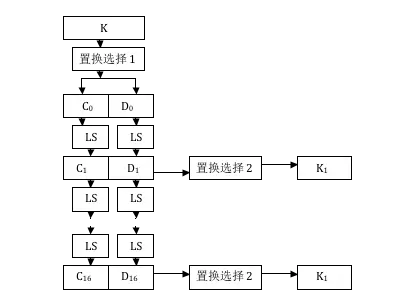

以S1为例，设S1盒6位输入为D=D1D2D3D4D5D6，将D1D6组成的一个2位二进制数转化为十进制数，对应表中行号，将D2D3D4D5组成的一个4位二进制数也转化为十进制数，对应列号，然后在S1表中差得行和列交叉点处的对应的数，以4位二进制表示，即为S1的输出。 图1.3给出了子密钥Ki（48位）的生成算法。

图1.3 子密钥产生过程图

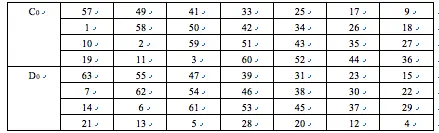

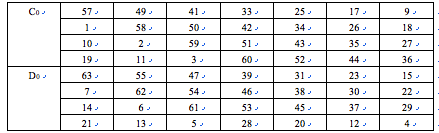

初始密钥值位64位，但去掉8,16，…，64位的奇偶校验位，实际可用位数只有56位。经过置换选择1（如表1.6所示）后，密钥的位数由64位变成56位，分为C0,D0两部分，然后进行第一次循环左移（图中LS），得到C1，D1，合并得到56位，再经置换选择2（如表1.7所示），得到密钥K1。依此类推，可得到K2，K3，…，K16. 每次循环左移的的位数分别是：1,1,2,2,2,2,2,2,1,2,2,2,2,2,2,1 表1.6 置换选择1

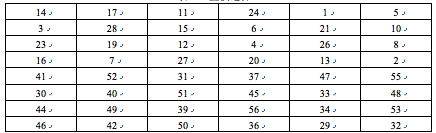

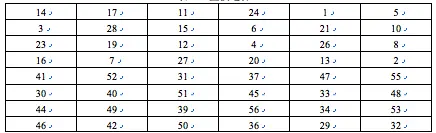

表1.7 置换选择2

以上就完成了DES的整个加密解密流程。

2. DES的安全性 20多年来，尽管计算机硬件及破解密码技术的发展日新月异，若撇开DES的密钥太短，易于被使用穷尽密钥搜索法找到密钥的攻击法不谈，目前所知攻击法，如查分攻击法或线性攻击法，对于DES的安全也仅仅做到了“质疑”的地步，并未从根本上破解DES。 当然，对DES的批评也有很多，主要集中在以下几点： （1） DES的密钥长度（56位）可能太少。 （2） DES的迭代次数可能太少。 （3） S-盒中可能有不安全因素。 （4） DES的一些关键部分不应当保密。 比较一致的看法是DES的密钥太短，仅256个，不能抵抗穷尽密钥搜索攻击。事实上也确实如此，先后有人在较短的时间内就破解了DES。正因为如此，美国政府已经征集评估和判定出了新的数据加密标准AES以取代DES。尽管如此，DES还是对现代分组密码理论的发展和应用起了奠基性作用。

3.DES的工作模式 实际应用中，DES是根据其加密算法所定义的明文分组的大小（64bits），将数据割成若干64bits的加密区块，再以加密区块为单位，分别进行加密处理。根据数据加密时每个加密区块间的关联方式，可以分为4种加密模式，包括ECB,CBC,CFB及OFB。 3.1 电码本模式（ECB） ECB模式是DES加密的基本工作模式。 在ECB模式下，每一个加密区块依次独立加密，产生独立的密文区块，每一加密区块的加密结果不受其他区块的影响。使用此种方式下，可以利用并行处理来加速加密解密运算，且在网络传输时任一区块有任何错误发生，也不会影响到其他区块传输的结果。这是该模式的优点。 该模式的缺点是容易暴露明文的数据模式。 3.2 密码分组链接模式（CBC） 在CBC模式下，第一个加密区块先与初始向量IV做异或运算，再进行加密。其他每个加密区块加密之前，必须与前一个加密区块的密文作一次异或运算，再进行加密。每一个区块的加密结果均会受到前面所有区块内容的影响，所以即使在明文中出现多次相同的明文，也会产生不同的密文。 密文内容若遭剪贴、替换，或在网络传输过程中发生错误，则其后续的密文将被破坏，无法顺利解密还原，这是这一模式的的优点，也是缺点。 在CBC模式下，加密作业无法利用并行处理来加速加密运算，但其解密运算可以利用并行处理来加速。 3.3 密文反馈方式（CFB） 在CFB模式下，可以将区块加密算法当作流密码加密器使用，流密码加密器可以按照实际上的需要，每次加密区块大小可以自订，每一个区块的明文与前一个区块加密后的密文做异或后成为密文。因此，每一个区块的加密结果受之前所有区块内容的影响，也会使得在明文中出现多次相同的明文均产生不同的密文。在此模式下，位了加密第一个区块，也必须选择一个初始向量，且此初始向量必须惟一，每次加密时必须不一样，也难以利用并行处理来加快加密作业。 3.4 输出反馈模式（OFB） OFB与CFB大致相同，都是每一个区块的明文与之前区块加密后的结果做异或后产生密文，不同的是之前区块加密后的结果为独立产生，每一个区块的加密结果不受之前所有密文区块的内容的影响，如果有区块在传输过程中遗失或发生错误，将不至于无法完全解密，在此模式下，为了加密第一个区块，必须设置一个初始向量，否则难以利用并行处理来加快加密作业。
