对于某些人来说，插图是一种艺术形式，但对于像我这样的人来说，这可能就是一场噩梦！曾经有一段时间，我犹豫在技能列表中列出“插画设计”这项能力。随着时间的推移，情况变得越来越好。幸运的是，我设法理解了插画艺术背后的科学，现在我的技能列表中增加了“插画设计”这项能力，准确的说是我有等轴插画这项插画技能啦😃
本人追波主页的个人介绍
在这个系列的第1部分里，我使用2D插图工具"Adobe Illustrator" 来创建等轴插图的分步教程。通过对正交投影的缩放、剪切和旋转，我们可以模拟它们的等距投影。你可以再看下本系列的这篇文章：90%插画师都不知道的另一个维度。
第二部分的内容是？
在第一部分，我示范了使用SSR去画一个立方体的方法。一开始先绘制正交投影，再使用SSR变换公式将变形好的面组合在一起创建等轴插画。
上一篇文章中关于SSR公式的备忘说明
将形变好的面组合在一起创建等轴插画
但是！
接下来才是最关键的部分！不是世界上每个物体都是立方体形状的啊 23333~，不是每个物体都有3个不同面的呀（侧面、正面、顶视面）。所以，当我们遇到以下这些物体时应该怎么做呢？
别担心，继续读下去
卷起本才子的袖子，让我用这个简单的圆柱体来演示下：
开始之前，先透露个小秘密，其实画一个等轴圆柱体比画一个等轴立方体更简单，我不是唬你的哦，你马上就会知道啦！😊
第1步：绘制正交投影

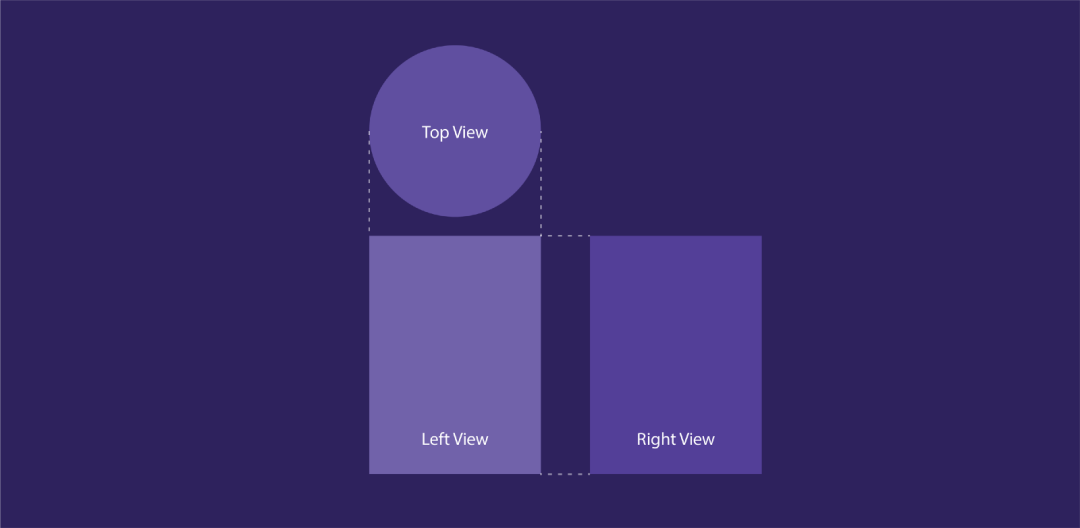

我上一篇文章中所说，我们先绘制圆柱体的顶视图、正视图、侧视图。由于这是一个顶部为圆形的普通圆柱体，所以正视图和侧视图将是一样的。我使用了不同的颜色，目的是为了区别它们。
正交投影（圆柱体的顶视图，正视图和侧视图）
第2步：对顶视图应用SSR公式
选择顶视图：

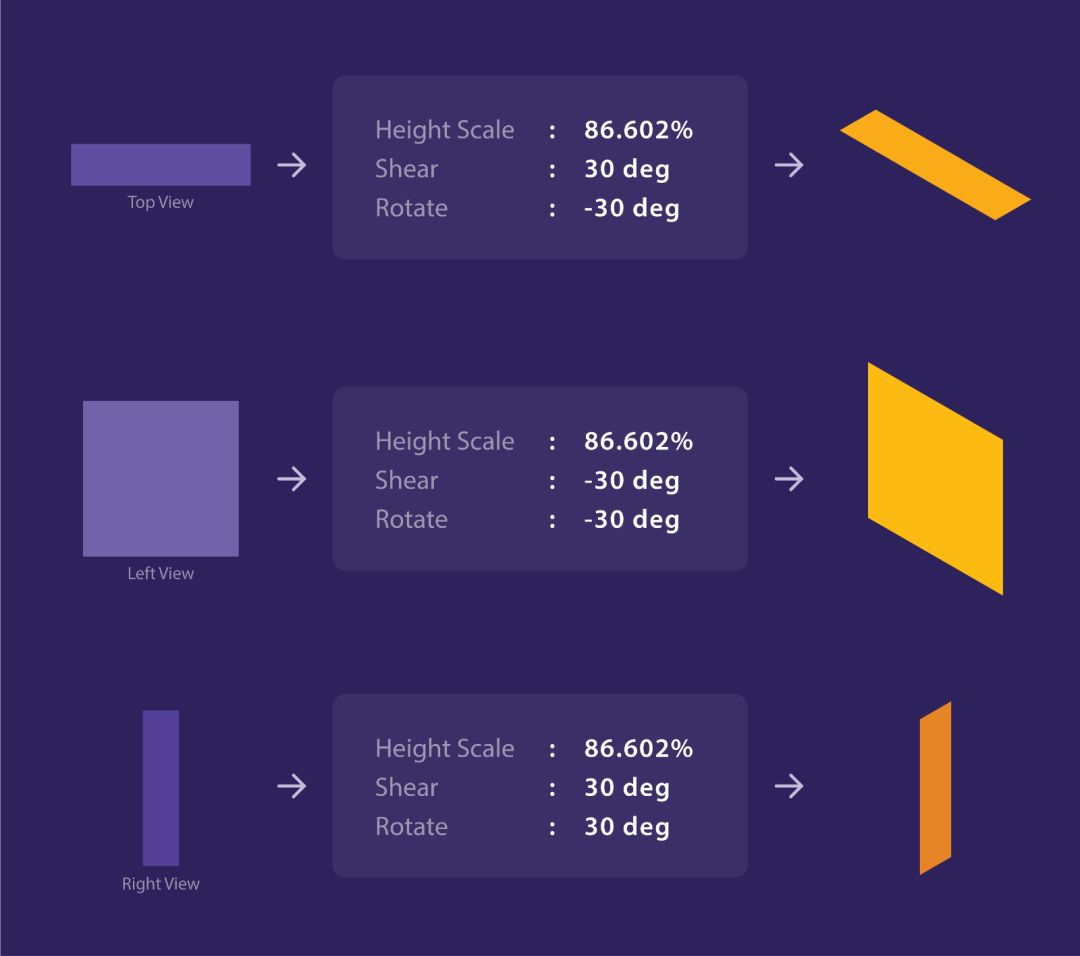

1.将高度缩放至86.602％（是的，就是精确到86.602％，不要四舍五入到86或90）
2.接下来，将缩放的面斜切 + 30°
3.最后，将缩放和斜切的面旋转-30°
正顶视图的形变过程
好了，我们已经准备好了等轴顶视图了！
接下来（正经脸 2333~ ），我们变换正视图和侧视图。

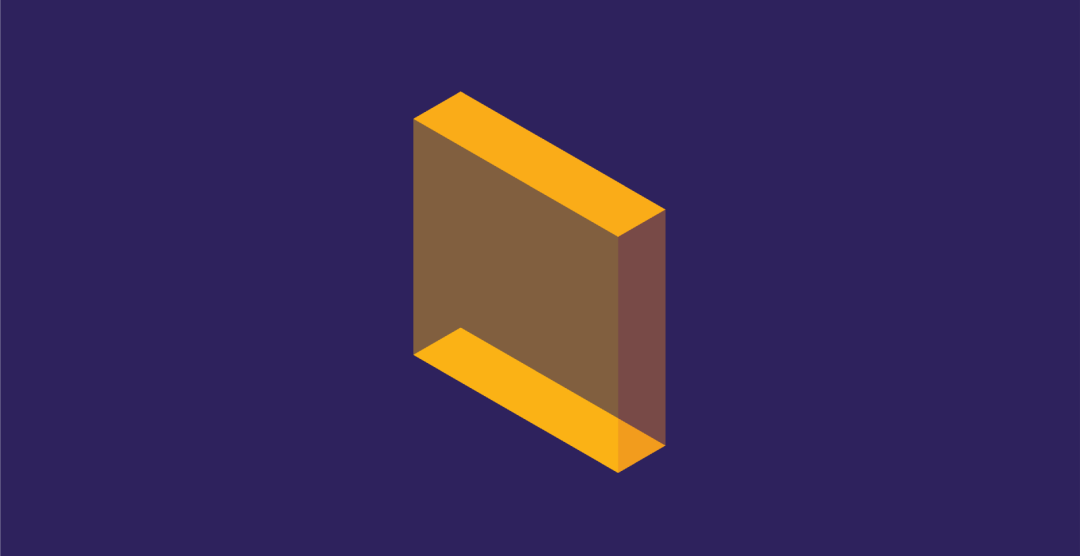

不需要转化任何多余的面！我说过，这个比立方体简单多了，我说的就是这个意思！
为什么不需要对其他面进行SSR形变呢？

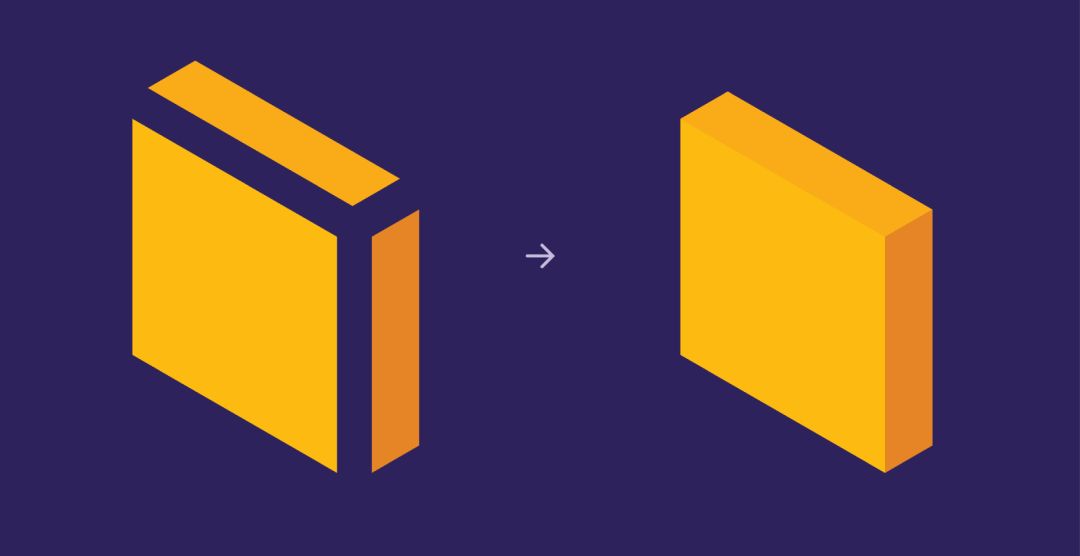

你看到的立方体，等轴视图的底面（其实是隐藏看不到的）实际上与等轴视图的顶面是一样的。我们从来没有画过底面，因为它从来都是多余的。当我们组装正面、侧面等轴视图的时候，底面就会自动形成（底面始终保持不可见）。
以下是供您参考的图像：
现在，也是一样道理，当我们放置顶部和底部等轴面时，相应的正面和侧面已经自动形成。这在不存在尖锐边缘的物体中特别有用（尖锐边缘可以区分正面和侧面），就像这个圆柱体。
只有顶部和底部的等轴插画的等轴面

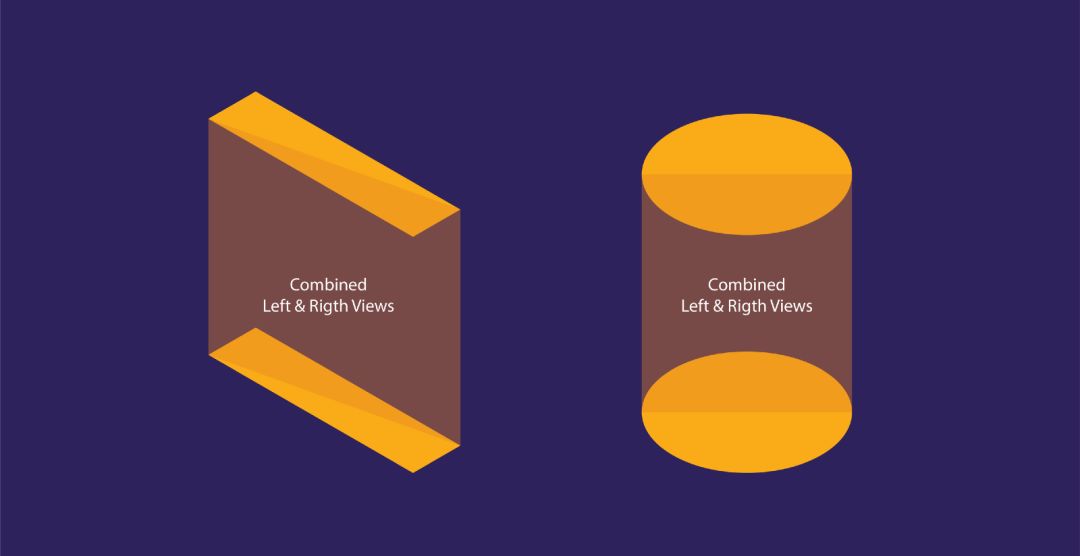

在这些等轴形状中，我使用钢笔工具完成了“组合的正视图和侧视图”（比用SSR公式转换简单得多的多的多！）
第3步：最后组装和重新着色

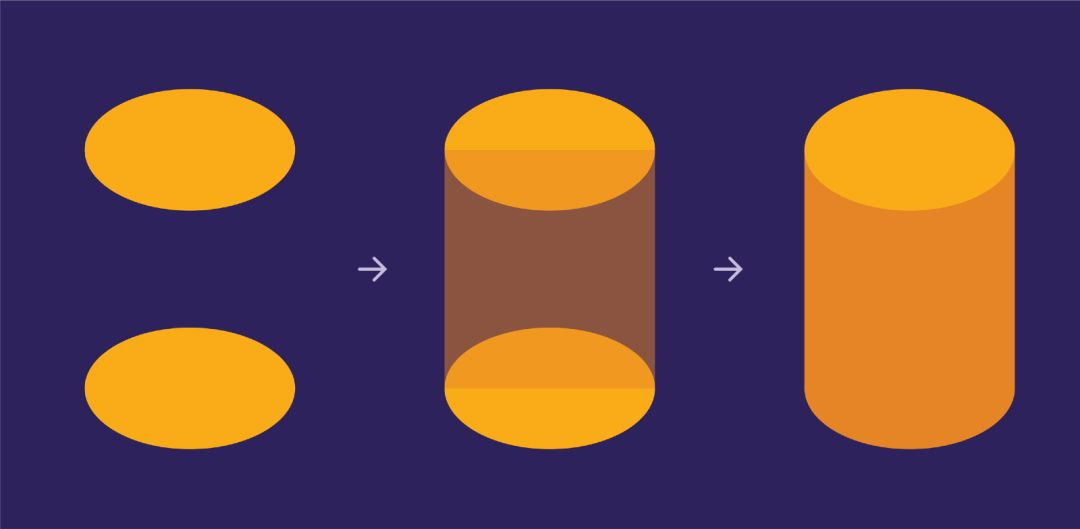

只需制作顶视图的副本并将其向下移动以获取圆柱体的长度；然后绘制一个矩形来填充这两个面之间的空间。大功告成！
最后润色一下，用相同的阴影重新着色底面和矩形...把顶面置于刚才另外两个图层的上方。
好的，你画出了一个等轴圆柱体啦耶！（掌声！！）
好吧，还没结束呢...
如果我不教一些更复杂的东西，何谈“掌握”这个词呢 ！(嗯，前提当然是应用相同的技巧啦)
下面这个咖啡杯看看着怎么样？我们就画它吧？
咖啡杯
是的，我们绝逼要画这个东西，但继续写下去这篇文章肯定会长过天の！我猜，当文章长度超过10000字小伙伴们肯定没有心思看下去了 。
所以，我决定在本系列的第三部分详细描述怎么绘制这个咖啡杯。到时候记得看哦~同时，如果对SSR公式不熟悉的小伙伴可以再回过头去看一下本系列的第一篇文章。😛
———————————————————————————
