翻下之前写下的笔记，找到了这篇文章，当时为了弄清楚这玩意，花了几天时间网上找资料，看源码，不厌其烦的找研发咨询，回想起来满满的回忆，因此也想分享跟大家看看；
----------------------------------------华丽的分割线----------------------------------
之前工作时，研发新增了SM指标来衡量流畅度这一指标，但貌似木有过多的文档来介绍啥是SM，而之前的工作，都是用FPS来衡量的，那这个SM到底是啥？因此就怀着SM是什么跟SM与FPS有啥区别的疑问，去找资料；
流畅度的重要性都不言而喻了，为了提升android流畅性，Google对android系统进行大量优化，比如GPU硬件加速、dalvik换成art等等；而业界公认的流畅度指标就是FPS，但在使用FPS的时候却发现一些奇怪的现象。。。
FPS的“奇怪”现象:
一般而言，帧率越高说明流畅度越高，相反，帧率越低说明流畅度越低，而且如果停止操作，FPS应该是恒定不变才对，但在使用的时候发现存在诡异的地方：
1）滑动时发现，有时候显示FPS很低，但实际使用却没有卡顿感觉，这是why？
2）当app停止操作时，FPS却一直存在变化，这又是why？
上网查询了一下系统获取FPS的原理，发现是这样的：
手机屏幕显示的内容是通过android系统的SurfaceFLinger类，把当前系统里所有进程需要显示的信息合成一帧，然后提交到屏幕进行显示；
所以可以理解，FPS就是1S内SurfaceFLinger提交到屏幕的帧数；
根据这个原理，就能解释上面两个现象了：
1）android显示屏幕是以每秒60帧来刷新的，但如果app目前只有每秒30帧的显示需求，那FPS最高也就只有每秒30帧，但这不能说明此时是卡顿的，如果屏幕没有绘制需求，则FPS就为0了，而如果是停在一个界面，FPS就为1了；
2）app停止操作后FPS还一直变化，是因为屏幕每一帧的合成是针对手机所有进程，意思为即使当前使用的app停止了绘制，但是其他进程还在绘制的话，那FPS还是会持续变化的；
结合以上的内容发现，FPS的数据在这些场景下是并不准确，那有其他数据能在这种场景下说明问题吗？上网搜索了一下，发现有一个叫SM的指标，据说是能代表流畅度；
在开始之前，需要说一下几个知识点：
1）图形是如何绘制到屏幕上？

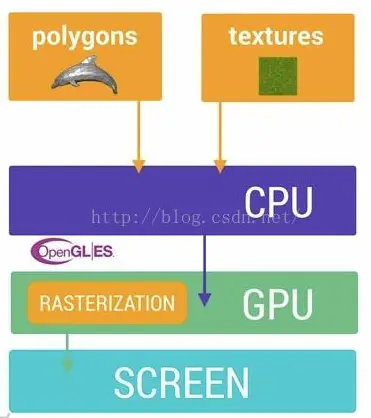

简单理解就是，CPU会把UI组件计算成polygons和textures，然后交给GPU进行渲染，最后GPU再将数据传送到屏幕，屏幕进行绘制显示；而上面说的FPS数据，其实就是GPU-->SCREEN这一过程的帧数；
2）android显示屏幕是以每秒60帧来刷新的，60帧每秒就意味着：1000/60=16.6ms；
为什么是以每秒60帧来刷新，简单来说是因为人眼与大脑之间的协作无法感知超过60fps的画面更新。
12fps类似手动快速翻书的帧率，24fps是电影胶卷常用帧率，但是低于30fps是无法顺畅表现绚丽的画面内容的，此时就需要用到60fps来达到想要的效果，当然超过60fps是没有必要的。
以上内容总结就是：每一帧的内容必须要再16ms内完成！
为什么会出现卡顿的现象？
接下来，我们来看看，为什么会出现卡顿的现象；

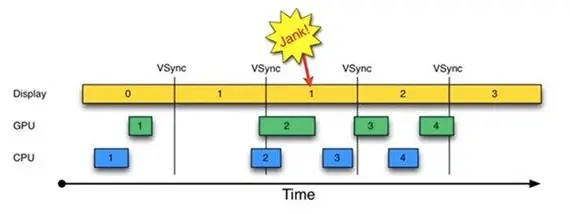

1）时间从0开始，进入第一个16ms：Display显示第0帧，CPU处理完第一帧后，GPU紧接其后处理继续第一帧。三者互不干扰，一切正常。
2）时间进入第二个16ms：因为在上一个16ms时间内，第1帧已经由CPU，GPU处理完毕。因此Display可以直接显示第1帧，显示没有问题。但在本16ms期间，CPU和GPU却并未及时去绘制第2帧数据（注意前面的空白区），而是在本周期快结束时，CPU/GPU才去处理第2帧数据。
3）时间进入第3个16ms，此时Display应该显示第2帧数据，但由于CPU和GPU还没有处理完第2帧数据，故Display只能继续显示第一帧的数据，结果使得第1帧多画了一次。
4）通过上述分析可知，为何第2个16ms段内，CPU/GPU没有及时处理第2帧数据？
原因可能是因为CPU当时是在忙别的事情，但当CPU处理完后再来处理第2帧的数据，此时16ms可能已经错过了，因此就会出现掉帧的现象了；
为了解决该问题，android就引入了VSYNC，这类似于中断信号（垂直信号）。结果如图2所示：
每隔16ms，就会发起VSync信号，由图2可知，每收到VSYNC中断，CPU就开始处理各帧数据。
那如果CPU/GPU出现处理慢的情况，会如何？

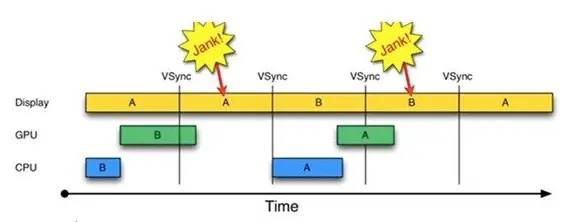

由图3可知：
在第二个16ms时间段，Display本应显示B帧，但却因为GPU还在处理B帧，导致A帧被重复显示。
同理，在第二个16ms时间段内，CPU无所事事，因为A Buffer被Display在使用。B Buffer被GPU在使用。特别提醒，一旦过了VSYNC时间点，CPU就不能被触发以处理绘制工作了。

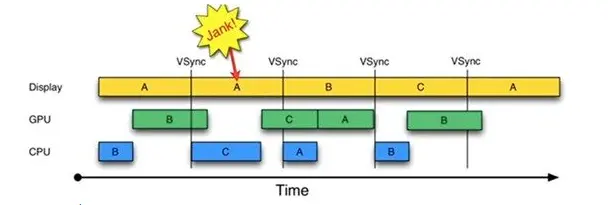

为什么CPU不能在第二个16ms处开始绘制工作呢？原因就是只有两个Buffer。如果有第三个Buffer的存在，CPU就能直接使用它，而不至于空闲。出于这一思路就引出了Triple Buffer。结果如图4所示：
由图4可知：
第二个16ms时间段，CPU使用C Buffer绘图。虽然还是会多显示A帧一次，但后续显示就比较顺畅了。
是不是Buffer越多越好呢？回答是否定的。由图4可知，在第二个时间段内，CPU绘制的第C帧数据要到第四个16ms才能显示，这比双Buffer情况多了16ms延迟。
上面的内容涉及到两个关键信息：
VSYNC：核心关键，定时中断。这个的作用就是为了保证CPU、GPU生成帧的速度和display刷新的速度保持一致，而安卓系统是每16ms就会发出一次vsync信号触发UI渲染更新；
Triple Buffer：当双Buffer不够使用时，该系统可分配第三块Buffer。（本次内容不涉及此处）
看到这，各位可能一脸懵逼，这是啥？？跟SM有啥关系？
简单而言：
VSync机制就像是一台转速固定的发动机(60转/s).
每一转带动着去做一些UI相关的事情，但是不是每一转都会有工作去做；
有时候因为各种阻力某一圈工作量比较重超过了16.6ms，那么这台发动机这秒内就不是60转了；
当然也有可能被其他因素影响，比如给主线程里干的活太多等等，就会出现转速降低的状况，我们把这个转速叫做流畅度，也叫作SM；
从FPS到SM：
文章开头说到过，FPS在部分情况下，是不适合用作流畅度的指标，比如静止不动，此时FPS应为1，但不能说明此时出现卡顿情况；
反观每秒VSync运行了多少次更加能说明当前app的流畅度，因为即使是app静止不动，那每秒VSync也会运行60次；
SM：SMoothness,在VSync机制中1s内Loop运行的次数
如何获取SM：
按照上面的说明，那每次在VSync运行之前通知到客户端，然后客户端进行计数就可以了~
幸运的是，在新的Android的机制中找到Choreographer这个对象帮忙处理这个事
根据Google的官方API文档描述，Choreographer是用来协调animations, input 以及 drawing的时序的，并且每个Looper共用一个Choreographer对象。
FrameHandler主要是处理3个类型的消息：
1.MSG_GO_FRAME：开始渲染下一帧的操作
2.MSG_DO_SCHEDULE_VSYNC：请求Vsync信号
3.MSG_GO_SCHEDULE_CALLBACK：请求执行callback
VSync信号由SurfaceFlinger实现并定时发送。FrameDisplayEventReceiver收到信号后，调用onVsync方法组织消息发送到主线程处理。这个消息主要内容就是run方法里面的doFrame；
当VSYNC信号到达时，doFrame就会被调用，而doFrame这里可以得出SF指标（Skipped Frame），简单理解就是丢帧，而执行doFrame是实现屏幕刷新；
丢帧可以这样理解：在16ms完成工作却因各种原因没做完,占了下n个16ms的时间.相当于丢了n帧；
更通俗点就是如果一帧的执行时间超过了16.6ms,那么多于16.6ms的时间除以16.6ms,即是当前App的丢帧；

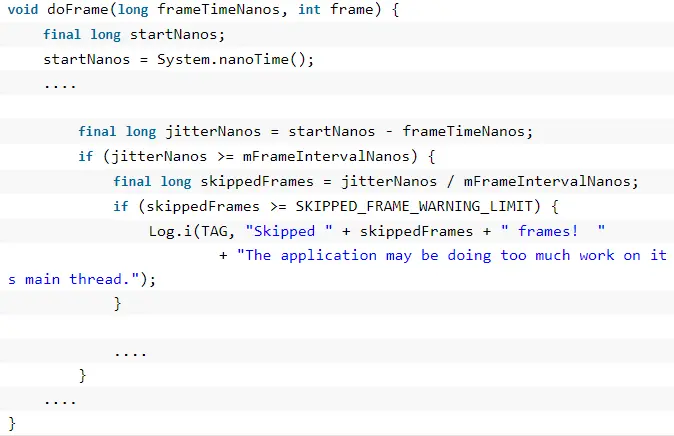

doFrame里有一段关于丢帧的处理，如下：
换个角度思考，既然doFrame是实现屏幕刷新的，那就意味着只要有刷新动作，必然会调用到doFrame，因此如果想获取SM，只需要注册Choreographer的postFrameCallback回调，然后在每次执行doFrame回调通知我们统计即可；
Q:这里可能有疑问，为毛是注册postFrameCallback？
A：Choreographer对外提供了两个接口用于注册指定的Callback：
1）postCallback()用于注册Runnable对象
2）而postFrameCallback()函数用于注册FrameCallback对象
无论注册的是哪种对象，在CallbackRecord对象中统一装箱为Object类型。
在执行其回调函数时，就需要区别这两种对象类型，如果注册的是Runnable对象，则调用其run()函数，如果注册的是FrameCallback对象，则调用它的doFrame()函数，因此，只能选择postFrameCallback；
整理知识点：
1）在滑动情况下，FPS=SM=都靠谱，因为数据都是从SurfaceFLinger获取，共用一份源数据；在静止情况下，SM靠谱；
2）FPS是1S内SurfaceFLinger提交到屏幕的帧数，注意，是所有进程；
3）Vsync是16.6ms执行一次；
4）丢帧是16ms完成工作却因各种原因没做完,占了下n个16ms的时间.相当于丢了n帧；
5）SM就是1S内能运行多少次，即可以表示当前绘制的能力，也就是卡顿程度；
6）
FPS获取的方法 “adb shell dumpsys SurfaceFlinger --latency "的方式，然后在对应的activity操作即可，但得出的数据并非是直观的FPS数据；
需要3步：
1.adb shell dumpsys SurfaceFlinger --latency 产生fps数据
2.通过service call SurfaceFlinger 1013 来得到当前帧的索引以及时间戳，设置为A = {indexA,timeA}
3.公式：设上一次的数据为B = {indexB,timeB}
FPS = (indexA-indexB)/(timeA-timeB)
上面2、3步骤涉及到使用第三方库：https://github.com/ChromiumWebApps/chromium/tree/master/build/android/pylib ，如感兴趣的同学可自行喵喵；
简单而言，FPS可在不需要源码的情况下获取，而SM不行（需要源码）；但SM在部分场景下比FPS要靠谱；
备注：
关于Android的渲染机制其实是一个很复杂的过程，上面也只是随便说说，很多过程和细节都忽略了，有兴趣的童鞋自行深入研究哈；
