在开发过程中经常会遇到有阴影效果的需求，实现方案有Sdk suppot的CardView，仅支持sdk>=21的android:elevation和outline，.9图设置为背景。大多数是有局限性的，如不能设置阴影颜色，不能设置阴影角度，动态阴影深度，也不能实现特殊形状的阴影，不能实现剪裁为特定形状的阴影。在开发中如果遇到原始图片是正方形，想显示为圆形并出现圆形阴影，或者图片是个正六边形，实现正六边形阴影。 原始布局是方形，实现剪裁为一边为圆弧性并实现阴影效果。现在给大家推荐一个强大阴影库，以上都能实现。 github.com/ytjojo/Shad…
控件功能简介
- 可以在xml或者代码设置阴影方向，阴影深度，阴影颜色。
- 不管原始是什么形状都可以剪裁为圆角矩形或者圆形并带阴影。（当然你可以不设置阴影，当做一个圆形或者圆角矩形控件使用）。
- 如果原始图片不是规则图形你可以设置自适应模式，在原始图片边框处出现阴影。
- 可以给文字设置阴影效果。
- 设置一个封闭path，剪裁出path并在在path边框外部出现阴影。
如何引入
apply plugin: 'com.android.application'
repositories {
jcenter()
mavenCentral()
}
android {
// something code...
}
dependencies {
compile 'com.github.ytjojo:ShadowLayout:1.0.1'
}
效果图与设置代码
如图
实现代码
<com.ytjojo.shadowlayout.ShadowLayout
android:id="@+id/sl_goAngleActivity"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:visibility="visible"
app:sl_shadow_angle="45"
app:sl_shadow_color="#9e222222"
app:sl_shadow_distance="4dp"
app:sl_shadow_radius="4dp">
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="AutoShap UseAngle"
android:textColor="#414141"
android:textSize="18sp"
android:textStyle="bold"
android:typeface="sans" />
</com.ytjojo.shadowlayout.ShadowLayout>
应用logo实现代码
<com.ytjojo.shadowlayout.ShadowLayout
android:layout_width="wrap_content"
android:layout_gravity="center"
android:layout_height="wrap_content"
app:sl_shadow_color="#83111111"
app:sl_shadow_offsetdx="0dp"
app:sl_shadow_offsetdy="4dp"
app:sl_shadow_radius="6dp"
app:sl_shadow_zoomdy="-2dp">
<LinearLayout
android:gravity="center"
android:orientation="horizontal"
android:layout_width="wrap_content"
android:layout_height="wrap_content">
<ImageView
android:layout_width="60dp"
android:layout_height="60dp"
android:layout_gravity="center"
android:scaleType="centerCrop"
android:src="@drawable/poly" />
<ImageView
android:layout_width="60dp"
android:layout_height="60dp"
android:layout_gravity="center"
android:scaleType="centerCrop"
android:src="@drawable/google" />
<ImageView
android:layout_width="60dp"
android:layout_height="60dp"
android:layout_gravity="center"
android:scaleType="centerCrop"
android:src="@drawable/facebook" />
<ImageView
android:layout_width="60dp"
android:layout_height="60dp"
android:layout_gravity="center"
android:scaleType="centerCrop"
android:src="@drawable/airbnb" />
<ImageView
android:layout_width="60dp"
android:layout_height="60dp"
android:layout_gravity="center"
android:scaleType="centerCrop"
android:src="@drawable/playstore" />
</LinearLayout>
</com.ytjojo.shadowlayout.ShadowLayout>

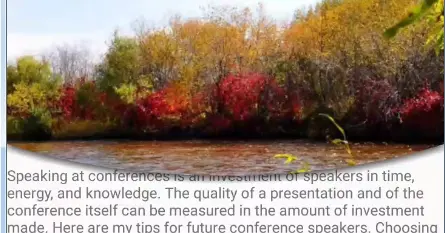

这个原始图片是长方形，效果图是剪裁为下方是弧形，弧形实现原理是三阶贝尔曲线。
实现代码
<com.ytjojo.shadowlayout.ShadowLayout
app:sl_shadow_model="shadowPath"
app:shadow_path_coordinatex1="0.3"
app:shadow_path_coordinatey1="0.9"
app:shadow_path_coordinatex2="0.7"
app:shadow_path_coordinatey2="0.9"
app:shadow_path_startleft_y_rate="0.7"
app:shadow_path_endright_y_rate="0.7"
app:sl_shadow_offsetdy="1dp"
android:layout_width="match_parent"
android:layout_height="200dp">
<ImageView
android:src="@drawable/fengjing"
android:scaleType="centerCrop"
android:layout_width="match_parent"
android:layout_height="wrap_content" />
</com.ytjojo.shadowlayout.ShadowLayout>下图原始狗狗头像是方形的，实现效果图圆形并有阴影效果 两个按钮控件效果是圆角带阴影的，由于截图的原因阴影颜色不是很深
狗狗头像设置的代码
<com.ytjojo.shadowlayout.ShadowLayout
android:id="@+id/ovalShapeSl"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:visibility="visible"
app:sl_shadow_model="shadowShape"
app:z_depth="z_depth3"
app:z_depth_clipcanvas="true"
app:z_depth_shape="oval">
<ImageView
android:layout_width="80dp"
android:layout_height="80dp"
android:scaleType="centerCrop"
android:src="@drawable/quila" />
</com.ytjojo.shadowlayout.ShadowLayout>两个圆角应用按钮效果实现代码
<com.ytjojo.shadowlayout.ShadowLayout
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:visibility="visible"
app:sl_shadow_model="shadowShape"
app:sl_shadow_rectroundradius="8dp"
app:z_depth="z_depth2"
app:z_depth_padding="z_depth2"
app:z_depth_clipcanvas="true"
app:z_depth_shape="rect">
<TextView
android:id="@+id/tv_Simplezdepth"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:background="#31B4E1"
android:padding="10dp"
android:text="SimpleZDepth" />
</com.ytjojo.shadowlayout.ShadowLayout>
<com.ytjojo.shadowlayout.ShadowLayout
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:visibility="visible"
app:sl_shadow_model="shadowShape"
app:sl_shadow_rectroundradius="8dp"
app:z_depth="z_depth3"
app:z_depth_padding="z_depth2"
app:z_depth_clipcanvas="true"
app:z_depth_shape="rect">
<TextView
android:id="@+id/tv_Changezdepth"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:background="#31B4E1"
android:padding="10dp"
android:text="Change ZDepth" />
</com.ytjojo.shadowlayout.ShadowLayout>阴影原理简介
绘制阴影的原理其实很简单，画笔对象设置BlurMaskFilter, mPaint.setMaskFilter(new BlurMaskFilter(mShadowRadius, BlurMaskFilter.Blur.NORMAL)); 先看下BlurMaskFilter构造函数
BlurMaskFilter(float radius, BlurMaskFilter.Blur style)
radius的值为阴影扩散的距离，BlurMaskFilter.Blur是个枚举值，有四个，SOLID，NORMAL,OUTER，INNER。 我们写个BlurMaskFilterView来看看四个值分别是什么效果 代码很简单绘制一个圆形之前设置BlurMaskFilter
mPaint.setMaskFilter(new BlurMaskFilter(mBlurRadus,style));
canvas.drawCircle(0,0,mCircleRadus,mPaint);但是运行起来之后却没有阴影效果，纳尼？ 突然想起来，这个方法是不支持硬件加速的，在view的构造方法加上禁用硬件加速，代码如下

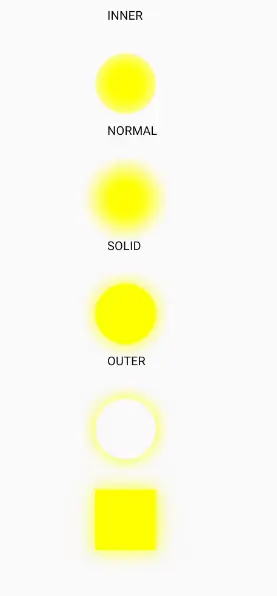

setLayerType(LAYER_TYPE_SOFTWARE, null);运行效果如图
Inner 阴影在圆形的内部，有种淡淡的浮雕感。 NORMAL是对整个区域产出模糊 SOLD是对透明区域边缘产出模糊，区域内不会模糊 OUTER是对整个边缘产生模糊，同时区域内变为透明 图中方形用的SOLD模式 本项目中用的是NORMAL模式，阴影效果最好
图片阴影效果
库中的绘制图片阴影效果在AutoModel.java 的onDraw方法中，源码大致流程是先初始化布局同等大小的 Canvas和bitmap对象，将创建的canvas对象作为入参，调用view的dispatchDraw方法将布局的图像保存在自己创建的画布，再从画布中获得bitmap对象，调用mBitmap.extractAlpha()方法获得一个Alpha通道图 用设置BlurMaskFilter的画笔对象将alpha通道图绘制到系统的canvas对象上，作为底图，然后调用ShadowLayout的super.dispatchDraw绘制原本要绘制的内容。总结来说就是多画了有边界模糊效果的底图，在绘制目标图片，形成叠加效果。 代码如下
@Override
public void onDraw(final Canvas canvas) {
// If is not shadowed, skip
if (mIsShadowed) {
// If need to redraw shadow
if (mInvalidateShadow) {
// If bounds is zero
if (mBounds.width() != 0 && mBounds.height() != 0) {
// Reset bitmap to bounds
//创建一个和布局一样大小的Bitmap
mBitmap = Bitmap.createBitmap(
mBounds.width(), mBounds.height(), Bitmap.Config.ARGB_8888
);
// Canvas reset
//把bitma设置进自己创建的画布上，注意哦，这是自己创建的画布
//不是系统在dispatchDraw传递给我们的
mCanvas.setBitmap(mBitmap);
// We just redraw
mInvalidateShadow = false;
// Main feature of this lib. We create the local copy of all content, so now
// we can draw bitmap as a bottom layer of natural canvas.
// We draw shadow like blur effect on bitmap, cause of setShadowLayer() method of
// paint does`t draw shadow, it draw another copy of bitmap
//这一步很关键，获得原始图片，子布局需要显示的元素都在bitmap里了
mParent.superdispatchDraw(mCanvas);
// Get the alpha bounds of bitmap
//获得alpha通道的bitmap，不能用原始图片哦
Bitmap extractedAlpha = mBitmap.extractAlpha();
// Clear past content content to draw shadow
mCanvas.drawColor(0, PorterDuff.Mode.CLEAR);
// Draw extracted alpha bounds of our local canvas
mPaint.setColor(adjustShadowAlpha(false));
if(mZoomDy !=0f && mZoomDy != Integer.MAX_VALUE){
extractedAlpha = getScaleBitmap(extractedAlpha,mZoomDy);
}
if(mDrawCenter){
final int w= extractedAlpha.getWidth();
final int h = extractedAlpha.getHeight();
float l = (mCanvas.getWidth()-w)/2+(mOffsetDx==Integer.MAX_VALUE?0:mOffsetDx);
float t = (mCanvas.getHeight()-h)/2 +(mOffsetDy==Integer.MAX_VALUE?0:mOffsetDy);
mCanvas.drawBitmap(extractedAlpha, l, t, mPaint);
}else{
mCanvas.drawBitmap(extractedAlpha, mOffsetDx==Integer.MAX_VALUE?0:mOffsetDx, mOffsetDy==Integer.MAX_VALUE?0:mOffsetDy, mPaint);
}
// Recycle and clear extracted alpha
extractedAlpha.recycle();
} else {
// Create placeholder bitmap when size is zero and wait until new size coming up
mBitmap = Bitmap.createBitmap(1, 1, Bitmap.Config.RGB_565);
}
}
// Reset alpha to draw child with full alpha
mPaint.setColor(adjustShadowAlpha(true));
// Draw shadow bitmap
//绘制带阴影的底图
if (mCanvas != null && mBitmap != null && !mBitmap.isRecycled())
canvas.drawBitmap(mBitmap, 0.0F, 0.0F, mPaint);
}
// Draw child`s
//绘制原始的元素，
mParent.superdispatchDraw(mCanvas);
}
绘制区域的剪切
关于canvas剪裁推荐三篇篇文章 blog.csdn.net/richiezhu/a… blog.csdn.net/oney139/art… blog.csdn.net/cquwentao/a… canvas剪裁最重要的是Region.Op这个参数，这个枚举有6个值。 DIFFERENCE,INTERSECT,UNION，XOR，REVERSE_DIFFERENCE， REPLACE，先写个demo看看每个值的效果吧 ClipView.java
canvas.save();
canvas.translate(x,y);
mPaint.setColor(Color.YELLOW);
//代码先绘制了黄色矩形
canvas.drawRect(-100,100,200,300,mPaint);
//设置了一个圆形封闭path
mPath.addCircle(0,0,80, Path.Direction.CCW);
//画布根据path进行剪裁
canvas.clipPath(mPath, Region.Op.INTERSECT);
mPaint.setColor(Color.RED);
//绘制一个红色正方形
canvas.drawRect(-100,0,100,200,mPaint);
canvas.restore();只贴了INTERSECT类型的代码其他类型代码大同小异，这里就不贴了.代码中，先绘制黄色矩形，剪裁圆形，绘制红色方形

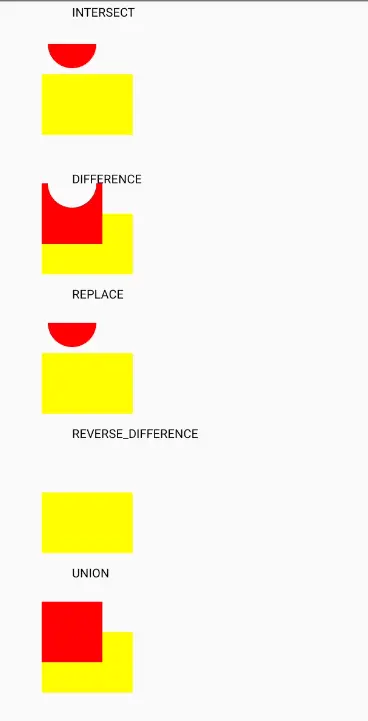

通过效果图得知，剪裁之前绘制的图像不受剪裁影响
DIFFERENCE(0), //取补集
INTERSECT(1), // 交集
UNION(2), //并集
XOR(3), //异并集
REVERSE_DIFFERENCE(4), //反转补集
REPLACE(5); //后者区域替代前者
剪裁子View
重写1drawChild(Canvas canvas, View child, long drawingTime)
@Override
protected boolean drawChild(Canvas canvas, View child, long drawingTime) {
try {
canvas.save();
return mShadowDeltegate.onClipCanvas(canvas,child)&super.drawChild(canvas, child, drawingTime);
}finally {
canvas.restore();
}
}PathModel中onClipCanvas代码如下 直接设置剪裁path，最终绘制的子View就是想要形状
@Override
public boolean onClipCanvas(Canvas canvas, View child) {
canvas.clipPath(mClipPath);
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
child.invalidateOutline();
}
return false;
}根据path绘制阴影
@Override
public void onDrawOver(Canvas canvas) {
canvas.save();
// if(Build.VERSION.SDK_INT>=19){
// canvas.clipPath(mPath);
// }else{
// canvas.clipPath(mPath, Region.Op.REPLACE);
// canvas.clipPath(mClipPath, Region.Op.DIFFERENCE);
// }
canvas.clipPath(mPath, Region.Op.REPLACE);
canvas.clipPath(mClipPath, Region.Op.DIFFERENCE);
mPaint.setColor(Color.BLACK);
mShadowpath.set(mClipPath);
mShadowpath.offset(mOffsetDx, mOffsetDy);
canvas.drawPath(mShadowpath, mPaint);
canvas.restore();
}mPath是ShadowLayout的整个区域。 mClipPath 有两个来源一个是根据xml中用户配置的控制点生成的path。 另外一种用户调用public void setPath(Path path)来设置的path。 mShadowpath是mClipPath的copy，再加上一定的x轴y轴的偏移。
canvas.clipPath(mPath, Region.Op.REPLACE);
canvas.clipPath(mClipPath, Region.Op.DIFFERENCE);这两句的意思是剪裁出当前布局除剪裁区域以外的所有区域，相当于剪裁区域的取反，但不超出当前布局。 canvas.drawPath(mShadowpath, mPaint);这句功能是在剪裁区域外绘制阴影，最终效果是剪裁区域+阴影区域，效果上面已给出。
完结
大体上原理都已经说明，用到技术也不是很深，简单总结下，如有纰漏欢迎指出，如果喜欢本库，欢迎star下，鼓励下作者。
