作者：杨勇，吴一昊

1. 什么是 CPI ？

本小节讲述为什么使用 CPI 分析程序性能的意义。如果已经非常了解 CPI 对分析程序性能的意义，可以跳过本小节的阅读。

1.1 程序怎么样才能跑得快？

理解什么是 CPI，首先让我们思考一个问题：在一个给定的处理器上，如何才能让程序跑得更快呢？

假设程序跑得快慢的标准是程序的执行时间，那么程序执行的快慢，就可以用如下公式来表示：

   程序执行时间 = 程序总指令数 x 每 CPU 时钟周期时间 x 每指令执行所需平均时钟周期数

因此，要想程序跑得快，即减少程序执行时间，我们就需要在以下三个方面下功夫：

由于提高 CPU 主频的同时，又要保障一个 CPU 时钟周期可以执行更多的指令，因此需要处理器厂商需要不断地提高制造工艺，降低 CPU 的芯片面积和功耗。

1.2 CPI 和 IPC

在计算机体系结构领域，经常可以看到 CPI 的使用。CPI 即 Cycle Per Instruction 的缩写，它的含义就是每指令周期数。此外，在一些场合，也可以经常看到 IPC，即 Instruction Per Cycle 的，含义为每周期指令数。

因此不难得出，CPI 和 IPC 的关系为，

   CPI = 1 / IPC

使用 CPI 这个定义，本文开篇用于衡量程序执行性能的公式实际上可以表示为：

   Execution Time (T) = Instruction Count x Time Per Cycle X CPI

由于受到硅材料和制造工艺的限制，处理器主频的提高已经面临瓶颈，因此，程序性能的提高，主要的变量在 Instruction Count 和 CPI 这两个方面。

在 Linux 上，通过 perf 工具，通过 Intel 处理器提供的特殊寄存器，可以很容易测量一个程序的 IPC。
例如，下例就可以给出 Java 程序的 IPC，8 秒多的时间里，这个 Java 程序的 IPC 是 0.54：

$sudo perf stat -p `pidof java`
^C
 Performance counter stats for process id '3191':

          1.616171      task-clock (msec)         #    0.000 CPUs utilized
               221      context-switches          #    0.137 M/sec
                 0      cpu-migrations            #    0.000 K/sec
                 2      page-faults               #    0.001 M/sec
         2,907,189      cycles                    #    1.799 GHz
         2,083,821      stalled-cycles-frontend   #   71.68% frontend cycles idle
         1,714,355      stalled-cycles-backend    #   58.97% backend  cycles idle
         1,561,667      instructions              #    0.54  insns per cycle
                                                  #    1.33  stalled cycles per insn
           286,102      branches                  #  177.025 M/sec
     <not counted>      branch-misses              (0.00%)

       8.841569895 seconds time elapsed

那么，通过 IPC，我们也可以换算出 CPI 是 1/0.54，约为 1.85.

通常情况下，通过 CPI 的取值，我们可以大致判断一个计算密集型任务，到底是 CPU bound 还是 Memory Bound：

1.3 重新认识 CPU 利用率

对程序员来说，判断一个计算密集型任务运行效率的重要依据就是看程序运行时的 CPU 利用率。很多人认为 CPU 利用率高就是程序的代码在疯狂运行。实际上，CPU 利用率高，也有可能是 CPU 正在忙等一些资源，如访问内存遇到了瓶颈。

一些计算密集型任务，在正常情况下，CPI 很低，性能原本很好。CPU 利用率很高。但是随着系统负载的增加，其它任务对系统资源的争抢，导致这些计算任务的 CPI 大幅上升，性能下降。而此时，很可能 CPU 利用率上看，还是很高的，但是这种 CPU 利用率的高，实际上体现的是 CPU 的忙等，及流水线的停顿带来效应。

Brendan Gregg 曾在 CPU Utilization is Wrong 这篇博客中指出，CPU 利用率指标需要结合 CPI/IPC 指标一起来分析。并详细介绍了前因后果。感兴趣的读者可以自行阅读原文，或者订阅内核月谈公众号，阅读我们公众号非常靠谱的译文。

至此，相信读者已经清楚，在不修改二进制程序的前提下，通过 CPI 指标了解程序的运行性能，有着非常重要的意义。对于计算密集型的程序，只通过 CPU 利用率这样的传统指标，也无法帮助你确认你的程序的运行效率，必须将 CPU 利用率和 CPI/IPC 结合起来看，确定程序的执行效率。

1.4 如何分析 CPI/IPC 指标异常？

虽然利用 perf 可以很方便获取 CPI/IPC 指标，但是想分析和优化程序高 CPI 的问题，就需要一些工具和分析方法，将 CPI 高的原因，以及与之关联的软件的调用栈找到，从而决定优化方向。

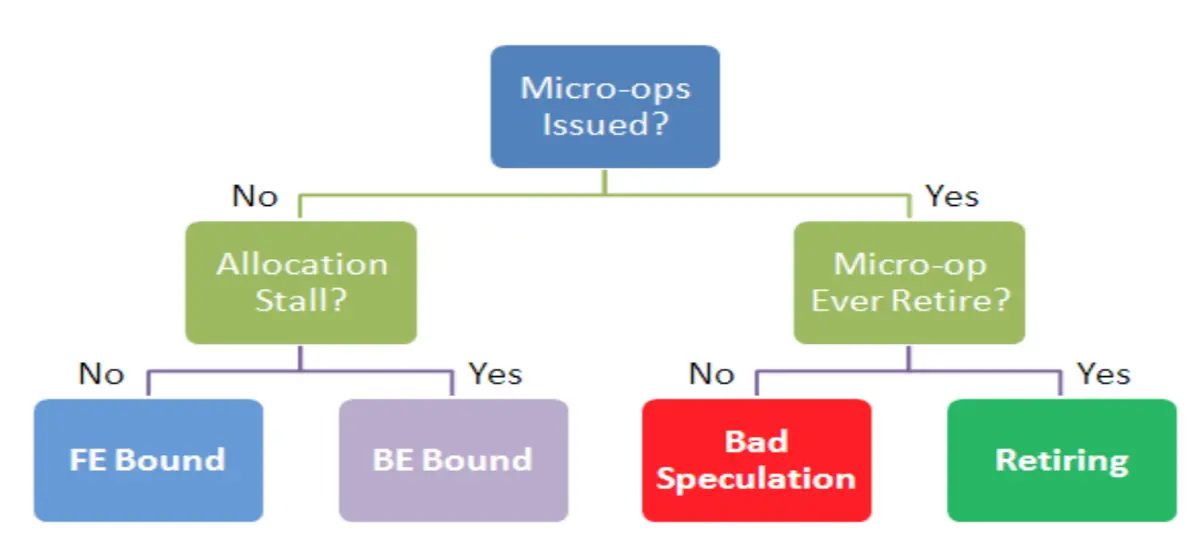

关于 CPI 高的原因分析，在 Intel 64 and IA-32 Architectures Optimization Reference Manual, 附录 B 里有介绍。其中主要的思路就是按照自顶向下的方法，自顶向下排查， 4 种引起 CPI 变高的主要原因，

我们稍后会在另一篇文章介绍这种分析方法，本文主要关注使用 CPI 火焰图来分析 CPI 的问题。

2. CPI 火焰图

Brendan Gregg 在 CPI Flame Graphs: Catching Your CPUs Napping 一文中，介绍了使用 CPI 火焰图来建立 CPI 和软件调用栈的关联。

我们已经知道，光看 CPU 利用率并不能知道 CPU 在干嘛。因为 CPU 可能执行到一条指令就停下来，等待资源了。这种等待对软件是透明的，因此从用户角度看，CPU 还是在被使用状态，但是实际上，指令并没有有效地执行，CPU 在忙等，这种 CPU 利用率并不是有效的利用率。

要发现 CPU 在 busy 的时候实际上在干什么，最简单的方法就是测量平均 CPI。CPI 高说明运行每条指令用了更多的周期。这些多出来的周期里面，通常是由于流水线的停顿周期 (Stalled Cycles) 造成的，例如，等待内存读写。

而 CPI 火焰图，可以基于 CPU 火焰图，提供一个可视化的基于 CPU 利用率和 CPI 指标，综合分析程序 CPU 执行效率的方案。

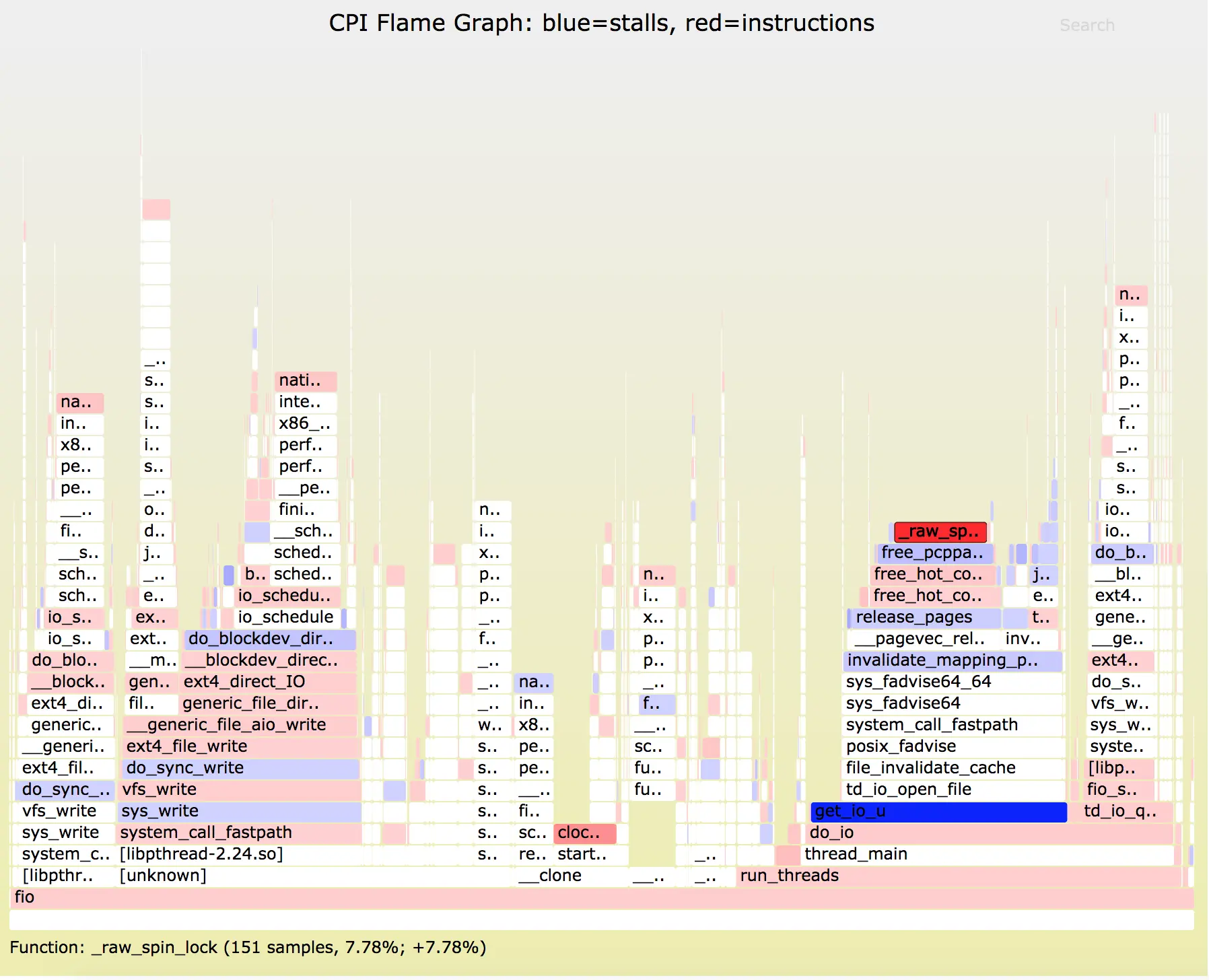

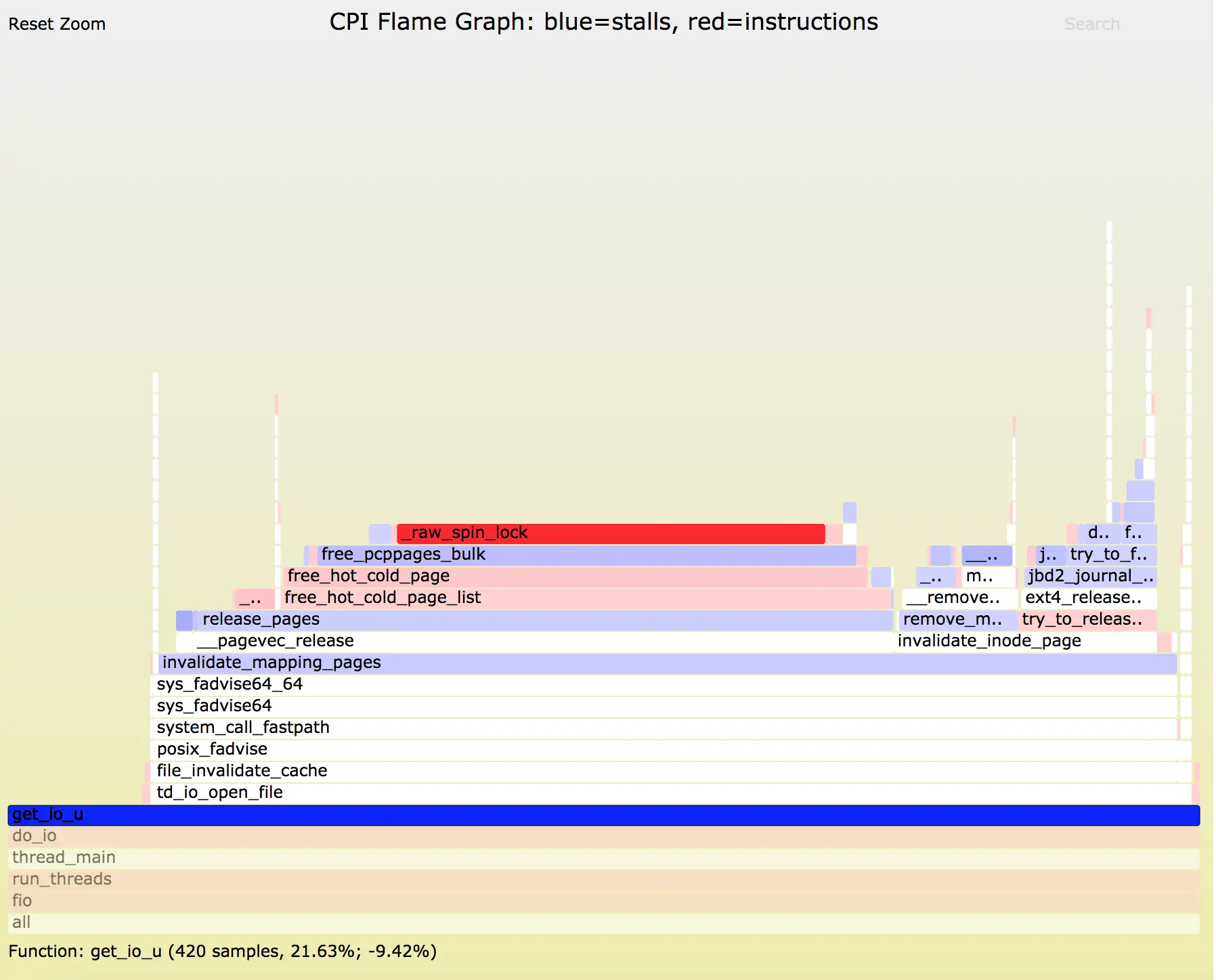

下面这个 CPI 火焰图引用自 Brendan Gregg 博客文章。可以看到，CPI 火焰图是基于 CPU 火焰图，根据 CPI 的大小，在每个条加上了颜色。红色代表指令，蓝色代表流水线的停顿：

火焰图中，每个函数帧的宽度，显示了函数或其子函数在 CPU 上的次数，和普通 CPU 火焰图完全一样。而颜色则显示了函数此时在 CPU 上是运行 (running 红色) 还是停顿 (stalled 蓝色)。

火焰图里，颜色范围，从最高CPI为蓝色（执行最慢的指令），到最低CPI为红色 (执行最快的指令)。火焰图是 SVG 格式，矢量图，因此支持鼠标点击缩放。

然而，Brendan Gregg 博客中的这篇博客，CPI 火焰图是基于 FreeBSD 操作系统特有的命令生成的，而在 Linux 上，应该怎么办呢？

3. 一个小程序

让我们写一个人造的小程序，展示在 Linux 下 CPI 火焰图的使用。

这是一个最简的小程序，其中包含如下两个函数：

cpu_bound

函数主体是 nop 指令的循环；由于 nop 指令是不访问内存的最简指令之一，
因此该函数 CPI 一定小于 1，属于典型的 CPU Bound 类型的代码。

memory_bound

函数使用 `_mm_clflush` 驱逐缓存，人为触发程序的 L1 D-Cache Load Miss。
因此该函数 CPI 必然大于 1，属于典型的 Memory Bcound 的代码。

下面是程序的源码：

     #include <stdlib.h>
     #include <emmintrin.h>
     #include <stdio.h>
     #include <signal.h>

     char a = 1;

     void memory_bound() {
             register unsigned i=0;
             register char b;

             for (i=0;i<(1u<<24);i++) {
                     // evict cacheline containing a
                      _mm_clflush(&a);
                      b = a;
             }
     }
     void cpu_bound() {
             register unsigned i=0;
             for (i=0;i<(1u<<31);i++) {
                     __asm__ ("nop\nnop\nnop");
             }
     }
     int main() {
             memory_bound();
             cpu_bound();
             return 0;
     }

在上述小程序运行时，我们使用如下命令生成 CPI 火焰图，

$ perf record -e cpu/event=0xa2,umask=0x1,name=resource_stalls_any,period=2000003/ -e cpu/event=0x3c,umask=0x0,name=cpu_clk_unhalted_thread_p,period=2000003/ --call-graph dwarf -F 200 ./cpu_and_mem_bound
$ perf script > out.perf

$ FlameGraph/stackcollapse-perf.pl --event-filter=cpu_clk_unhalted_thread_p out.perf > out.folded.cycles
$ FlameGraph/stackcollapse-perf.pl --event-filter=resource_stalls_any out.perf > out.folded.stalls
$ FlameGraph/difffolded.pl -n out.folded.stalls out.folded.cycles | FlameGraph/flamegraph.pl --title "CPI Flame Graph: blue=stalls, red=instructions" --width=900 > cpi_flamegraph_small.svg

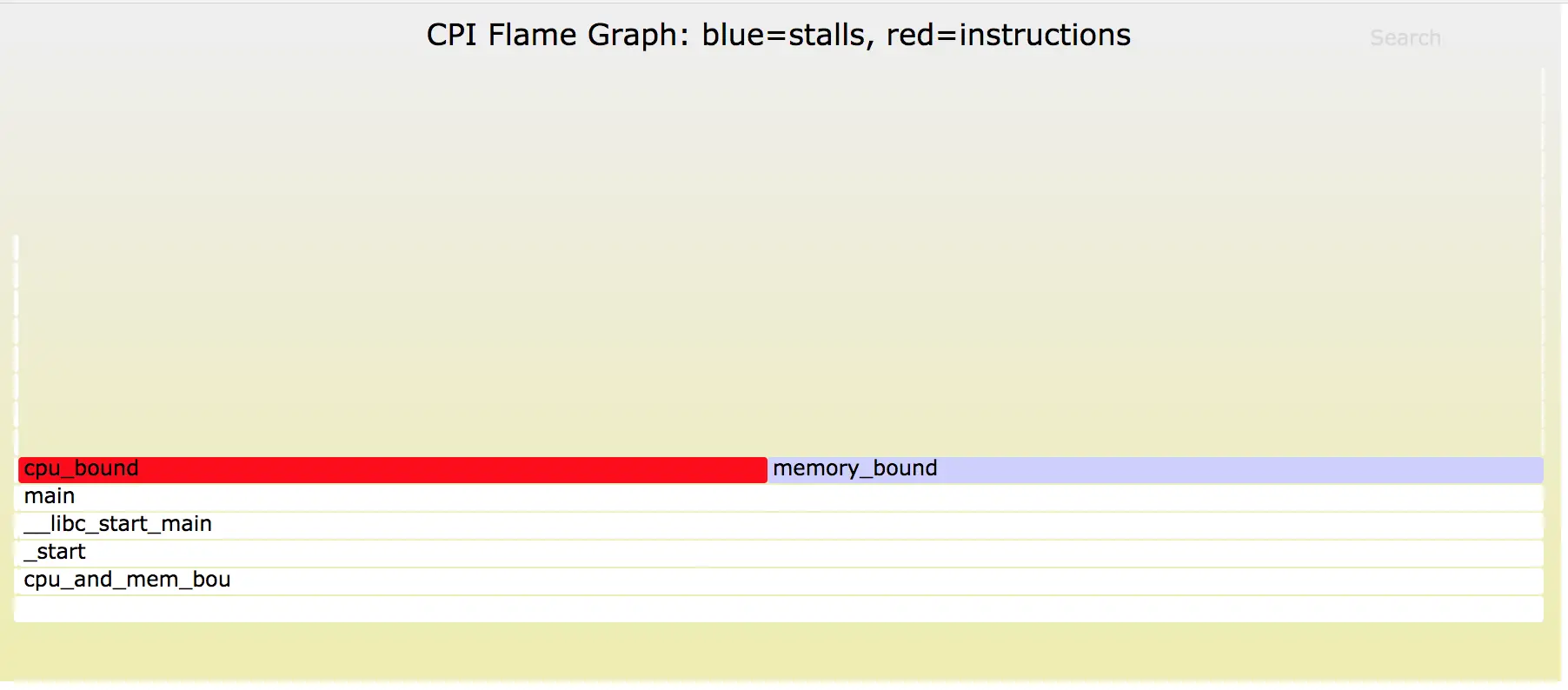

最后生成的火焰图如下，
