学习Canvas入门篇绘制矩形 [ 矩形是唯一一种可以直接在 2D 上下文中绘制的形状。 ] clearRect(x,

定义

Canvas API 提供了一个通过JavaScript 和 HTML的 canvas 元素来绘制图形的方式。它可以用于动画、游戏画面、数据可视化、图片编辑以及实时视频处理等方面。

基本用法

var canvas = document.getElementById('tutorial');
if (canvas.getContext){  //确定浏览器支持<canvas>元素
    var ctx = canvas.getContext('2d');
}

1.canvas 元素创造了一个固定大小的画布，getContext()的方法，传入"2d"，就可以获得渲染上下文和它的绘画功能。
2.在使用 canvas 元素之前，首先要检查 getContext() 方法的支持性。

绘制形状

绘制矩形 [ 矩形是唯一一种可以直接在 2D 上下文中绘制的形状。 ]

canvas提供了三种方法绘制矩形：
- fillRect(x, y, width, height) // 绘制一个填充的矩形
- strokeRect(x, y, width, height) // 绘制一个矩形的边框
- clearRect(x, y, width, height) // 清除指定矩形区域，让清除部分完全透明。

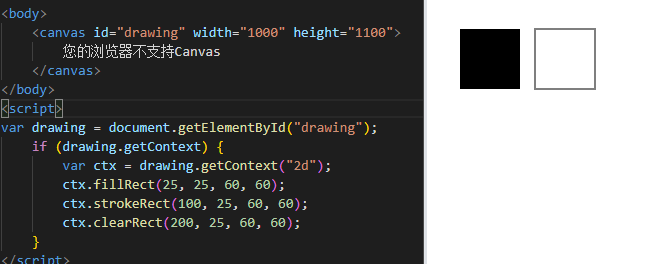

fillRect()函数绘制了一个边长为60px的黑色正方形。
strokeRect()函数绘制了一个边长为60px的正方形边框。

绘制路径 [ 通过路径可以创造出复杂的形状和线条。 ]

绘制路径需要用到的函数：
- beginPath() // 新建一条路径，生成之后，图形绘制命令被指向到路径上生成路径。
- stroke() // 通过线条来绘制图形轮廓。
- fill() // 通过填充路径的内容区域生成实心的图形。
- closePath() // 闭合路径之后图形绘制命令又重新指向到上下文中。

绘制直线

绘制直线需要用到的函数：
- moveTo(x, y) // 将绘图游标移动到 (x,y) ，不画线。
- lineTo(x, y) // 从上一点开始绘制一条直线，到 (x,y) 为止。

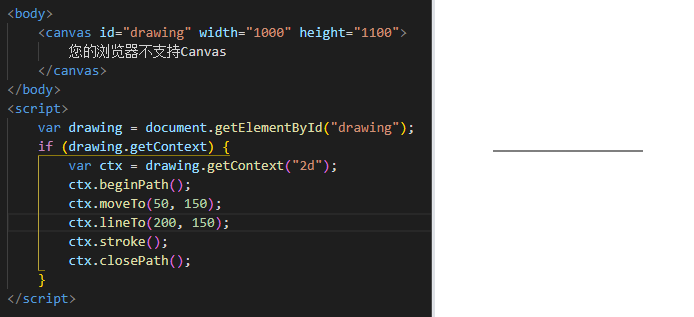

  moveTo() 可以理解为起始坐标，lineTo()可以理解为终点坐标；
  即起始坐标(50,150)与终点坐标(200,150)之间绘制一条直线

绘制圆弧

绘制圆弧需要用到的函数：
- arc(x, y, r, sA, eA, c) // 以 (x,y) 为圆心绘制半径为 r一条弧线，起始和结束角度（用弧度表示）分别为 sA 和eA 。最后一个参数表示是否按逆时针方向计算。
- arcTo(x1, y1, x2, y2, radius) ：从上一点开始绘制一条弧线，到 (x2,y2) 为止，并且以给定的半径 radius 穿过 (x1,y1)

  arc()函数绘制以(150,70)为圆心绘制半径为50的圆形；
  arcTo()函数绘制以(250,20)为起始坐标，到(350,80)坐标绘制半径为50 穿过(250,50)坐标的一条弧线。如果搞不太懂得可以点击查看其他例子

绘制二次贝塞尔曲线及三次贝塞尔曲线

绘制需要用到的函数：
- bezierCurveTo(c1x, c1y, c2x, c2y, x, y) // 从上一点开始绘制一条曲线，到 (x,y) 为止，并且以 (c1x,c1y) 和 (c2x,c2y) 为控制点。
- quadraticCurveTo(cx, cy, x, y) // 从上一点开始绘制一条二次曲线，到(x,y) 为止，并且以 (cx,cy) 作为控制点。
开始点、结束点（蓝色）、控制点（红色）

绘制文本

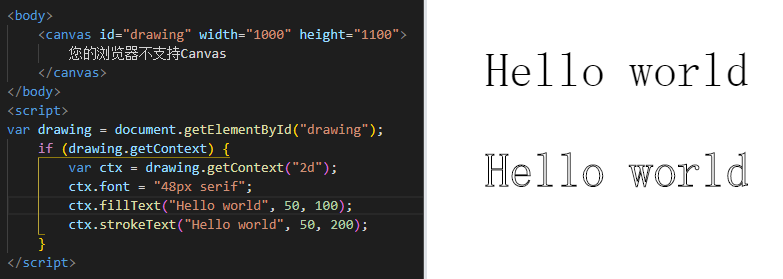

canvas 提供了两种方法来渲染文本:
- fillText(text, x, y [, maxWidth]) // 在指定的(x,y)位置填充指定的文本，绘制的最大宽度是可选的.
- strokeText(text, x, y [, maxWidth]) // 在指定的(x,y)位置绘制文本边框，绘制的最大宽度是可选的.
font ：表示文本样式、大小及字体，用 CSS 中指定字体的格式来指定，例如 "10px Arial" 。
textAlign ：表示文本对齐方式。可能的值有 "start" 、 "end" 、 "left" 、 "right" 和 "center" 。
textBaseline ：表示文本的基线。可能的值有 "top" 、 "hanging" 、 "middle" 、 "alphabetic" 、"ideographic" 和 "bottom" 。

变换

通过如下方法来修改变换矩阵 :

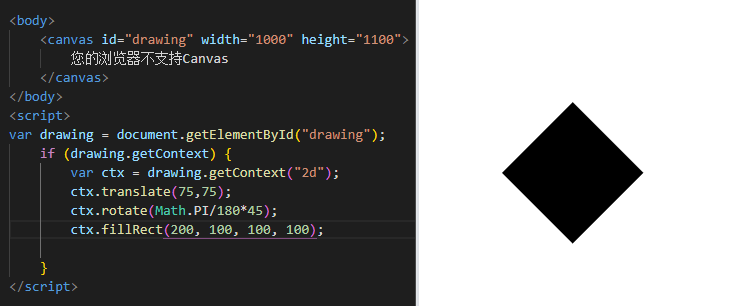

- rotate(angle) // 围绕原点旋转图像 angle 弧度弧度=(Math.PI/180)*角度。
rotate()是以原点(0,0)为旋转点，例子多加了ctx.translate(75,75)即移动改变原点

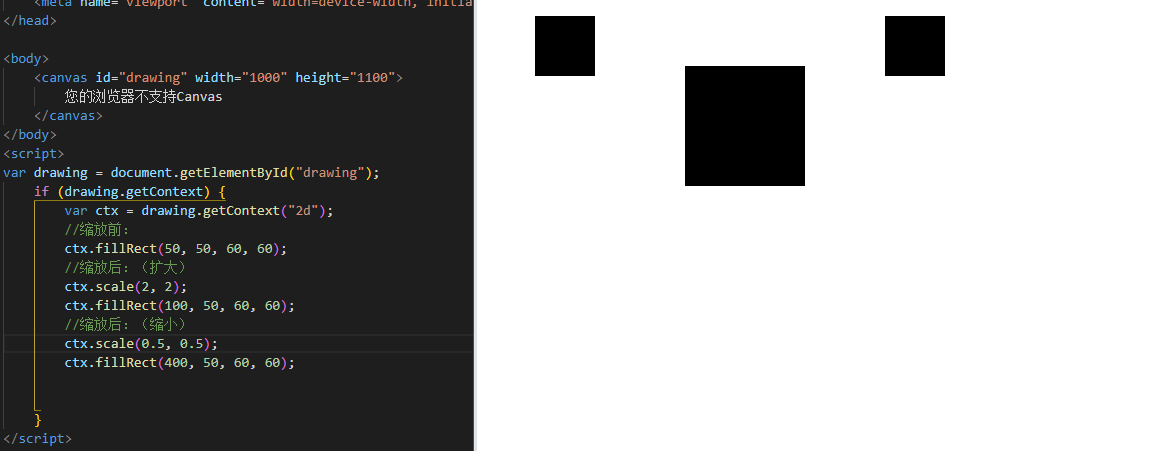

- scale(scaleX, scaleY) // 缩放图像
scale(scaleX, scaleY) 值即为缩放的倍数
- translate(x, y) ：将坐标原点移动到 (x,y)
- transform(m1_1, m1_2, m2_1, m2_2, dx, dy) ：直接修改变换矩阵
- setTransform(m1_1, m1_2, m2_1, m2_2, dx, dy) ：将变换矩阵重置为默认状态，然后再调用 transform() 。

绘制图像

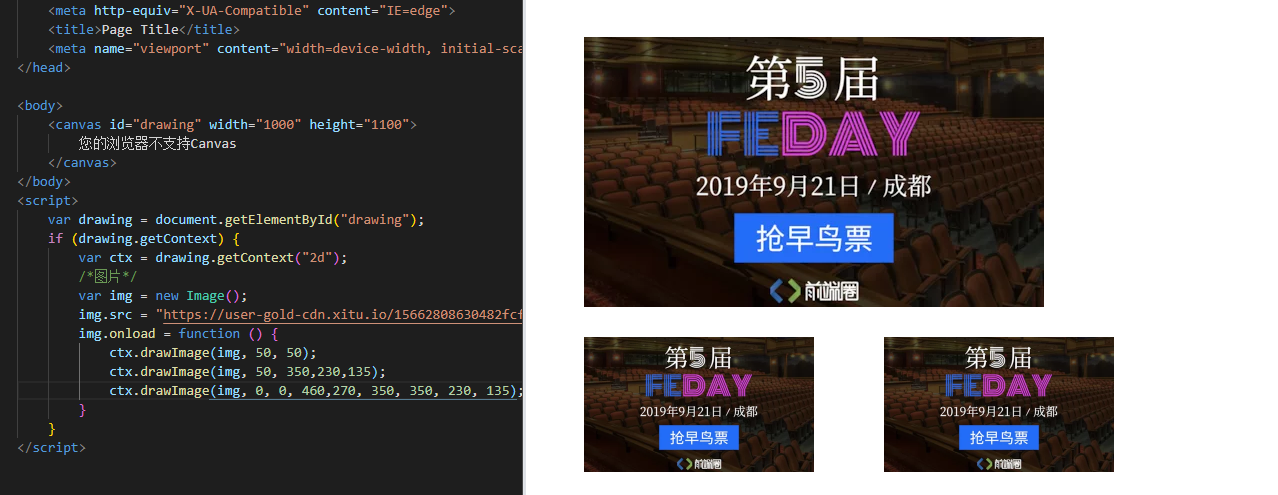

使用 drawImage()三种不同的参数组合：
- drawImage(image, x, y) // (x,y)坐标绘制图片
- drawImage(image, x, y, w, h); // (x,y)坐标绘制w*h尺寸的图片
- drawImage(image, x, y, w, h, x1, y1, w1, h1); //在w*h原图(x,y)开始在坐标(x1,y1)绘制w1*h1尺寸的图片

阴影

通过如下方法来设置阴影 :
- shadowColor = color //用 CSS 颜色格式表示的阴影颜色，默认为黑色
- shadowOffsetX = float // 形状或路径 x 轴方向的阴影偏移量，默认为 0
- shadowOffsetY = float // 形状或路径 y 轴方向的阴影偏移量，默认为 0
- shadowBlur = float // 模糊的像素数，默认 0，即不模糊

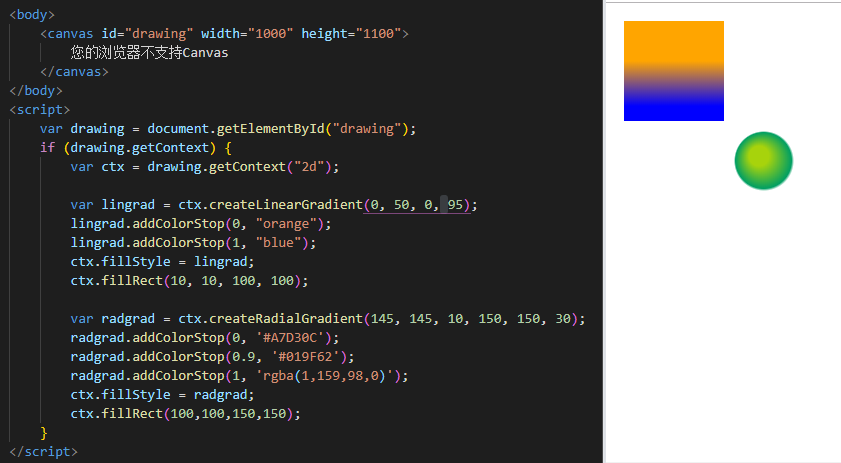

渐变

通过如下方法来设置渐变 :
- createLinearGradient(x1, y1, x2, y2) //表示渐变的起点 (x1,y1) 与终点 (x2,y2)
- createRadialGradient(x1, y1, r1, x2, y2, r2) // 前三个定义一个以 (x1,y1) 为原点，半径为 r1 的圆，后三个参数则定义另一个以 (x2,y2) 为原点，半径为 r2 的圆
- addColorStop(position, color) // position表示渐变中颜色所在的相对位置,color 参数必须是一个有效的 CSS 颜色值

模式

模式其实就是重复的图像，可以用来填充或描边图形
- createPattern(image, type) //type的值包括 "repeat" 、 "repeat-x" 、"repeat-y" 和 "no-repeat" 。

使用图像数据

通过如下方法来修改图片数据 :
- getImageData(x, y, w, h) //取得坐标为(x,y)、大小为 w×h 像素的区域的图像数据
- putImageData() // 方法把图像数据绘制到画布上

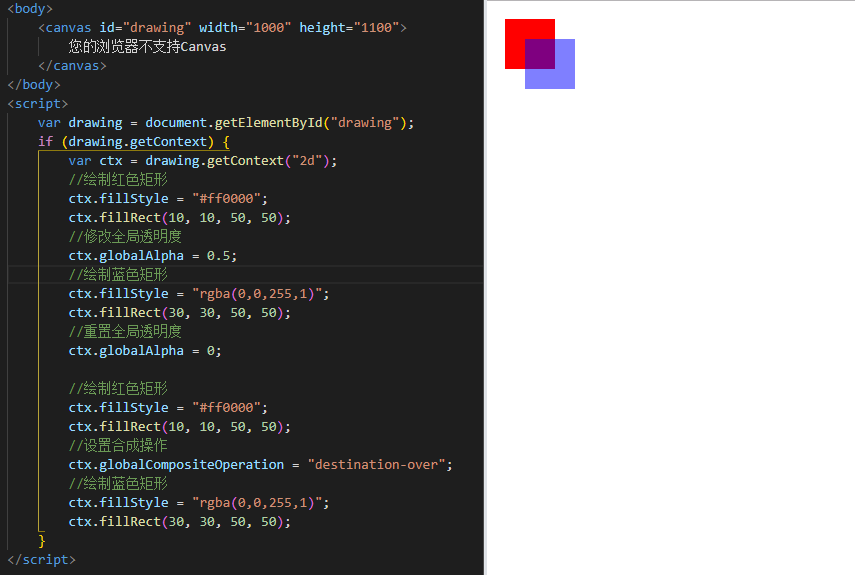

合成

通过如下方法来合成 :
- globalAlpha // 指定所有绘制的透明度。默认值为 0
- globalCompositeOperation //表示后绘制的图形怎样与先绘制的图形结合

实践1-手画时钟

看完前面有关Canvas的语法，接下里就实践画一个时钟，基本可以把前面的知识点串起来。最终效果如下：

分析：

边框：绘制矩形
刻度线：绘制直线
原点：绘制圆弧
时间点：绘制文本
时针/分针/秒针：绘制直线

实现过程：

绘制边框

在坐标（450,150）绘制一个150*150的矩形

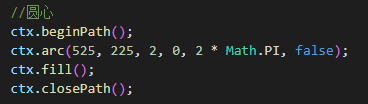

绘制原点

由前面的矩形的坐标和大小就可以得出原点的坐标:
x坐标：起始点X坐标+矩形宽度的一半
y坐标：起始点Y坐标+矩形高度的一半
建议先画原点，以原点为基线画刻度线。

绘制刻度线

12个刻度线，根据规律可以分为6组：（12,6）（3,9）（1,2）（4,5）（7,8）（10,11）

举例. 绘制（12,6）的刻度线：
12的X坐标：起始点X坐标+矩形宽度的一半；
12的Y坐标：即起始点Y坐标，可以得到12的起始坐标（525, 150），
但刻度线是有一定长度的，所以把起始坐标向下移动10个像素，最终得到（525, 160）。

6的X坐标：起始点X坐标+矩形宽度的一半；
6的Y坐标：即起始点Y坐标+矩形高度，可以得到6的起始坐标（525, 300），
然后把起始坐标向上移动10个像素，最终得到（525, 290）。

举例. 绘制（1,2）的刻度线：
1的X坐标：起始X坐标+3/4矩形宽度；
1的Y坐标：即起始点Y坐标，可以得到1的起始坐标（572,150），
由于1的坐标有一定倾斜，这里采用的方法X坐标左下移动5个像素，Y坐标向下移动10个像素，最终得到（567, 160）。

2的X坐标：起始X坐标+矩形宽度；
2的Y坐标：即起始点Y坐标+1/4矩形高度，可以得到2的起始坐标（600，182），
然后把起始坐标左下方移动Y坐标10的像素，最终得到（590, 187）。

其他刻度线如同上面推算即可。

绘制数字和时针/分针/秒针

如果绘制刻度线顺利完成，到这一步就雷同了，应该没什么难度了~

实践2-动态填充圆弧背景色

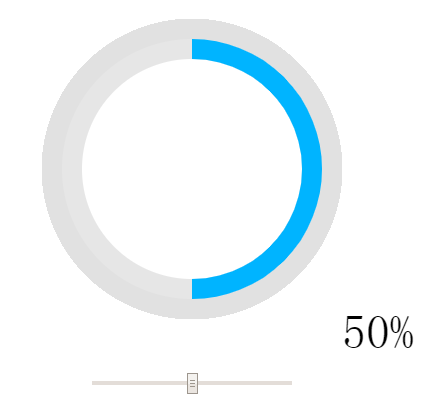

完成实践1，应该基本熟悉和掌握Canvas的基本绘制形状的语法，接下来会实现动态填充圆形的背景色的例子，来熟悉Canvas中有点弧和角度的知识点。最终效果如下：

组成分析：

最外层的圆弧
内层的圆弧
填充背景的圆弧
白色的圆弧
数字
滑动条

实现过程：

最外层的圆弧/内层的圆弧/白色的圆弧
填充背景的圆弧

如何把滑动条选中的值换算为对应的弧度是实现效果的重点：
由于滑动条的最大值为100，圆弧刚好分为4区，即每区占0.25，而每区的弧度为0.5*PI，即滑动条的数组*2=每区的弧度。
从上图可以看到1.5*PI在起始点，如果滑动值为100时，结束角也为1.5*PI,即起始角和结束角一样，就跟我们预期不一致。所以我们的开始角只能为-0.5*PI,这样就达到我们的预期效果了。

获取滑动条的值

在获取滑动条值，更新到画布时，记得要清除数字区域，要不就会重叠了。

参考

《JavaScript高级程序设计（第3版）》
《JavaScript权威指南（第6版）》
MDN web docs

结语

Canvas很强大，能实现各种炫酷的图形效果，本文章只是简单介绍Canvas的基本语法，仅入门篇，后续会推出一些实践的例子。互相学习！一起进步！
