SVG基础知识（二）

3. 文档结构

在SVG中使用样式（四种方式，可以联想对照HTML样式方法）

内联样式，直接在标签里设置style属性

<circle cx='20' cy='20' r='10' style='stroke: black; fill: blue;'/>

内部样式表，可以同时为多个元素设置样式 demo

<svg width="200px" height="200px" viewBox="0 0 200 200">
  <defs>
    <style type="text/css"><![CDATA[
      circle { fill: #ffc; stroke: blue; stroke-width: 2; stroke-dasharray: 5 3 }
    ]]></style>
  </defs>
  <circle cx="20" cy="20" r="10"/>
  <circle cx="20" cy="60" r="10" style="fill: #cfc"/>
</svg>

这里使用了<![CDATA[...]]>块包裹<style>元素内的CSS代码（在XML文档中的所有文本都会被解析器解析，只有在CDATA部件之内的文本会被解析器忽略）

外部样式表，将样式写在一个外部文件中，供一个或多个SVG文档使用

<!-- ext_style.css -->
* { fill: none; stroke: black; }
rect { stroke-dasharray: 7 3;}
.thick { stroke-width: 5; }

<?xml-stylesheet href="ext_style.css" type="text/css"?>
   ...
  <rect x="10" y="20" width="40" height="30"/>
  <polygon class="thick" points="60 50, 60 80, 90 80"/>
   ...

表现属性，SVG允许我们将style里面的声明直接当做SVG元素的属性使用。以下两段代码效果是相同的。
```

<circle cx="10" cy="10" r="5" style="fill: red; stroke: black; stroke-width: 2;"/>
```
```

<circle cx="10" cy="10" r="5" fill="red"; stroke="black"; stroke-width="2"/>
```
表现属性是所有样式中优先级最低的，但会覆盖继承的样式。

SVG提供了一些元素，允许我们对元素进行分组，从而使文档更加结构化、更易理解。

<g>元素
元素会将其所有子元素作为一个组合，通常组合还会有一个唯一的id作为名称。每个组合还可以拥有自己的<title>和<desc>。并为子元素提供一些注解，使得文档结构更为清晰。在<g>标签中定义的样式，会应用到所有子元素上。（元素g是用来组合对象的容器。添加到g元素上的变换会应用到其所有的子元素上。添加到g元素的属性会被其所有的子元素继承。此外，g元素也可以用来定义复杂的对象，之后可以通过元素来引用它们。）

<use>元素
SVG使用<use>元素，为定义在<g>元素内的组合或任意独立图形元素提供了类似复制粘贴的能力。

<defs>元素
SVG 允许我们定义以后需要重复使用的图形元素。建议把所有需要再次使用的引用元素定义在defs元素里面。这样做可以增加SVG内容的易读性和可访问性。在defs元素中定义的图形元素不会直接呈现。你可以在你的视口的任意地方利用元素呈现这些元素。 demo

<symbol>元素
symbol元素用来定义一个图形模板对象，它可以用一个元素实例化。symbol元素对图形的作用是在同一文档中多次使用，添加结构和语义。结构丰富的文档可以更生动地呈现出来，类似讲演稿或盲文，从而提升了可访问性。注意，一个symbol元素本身是不呈现的。只有symbol元素的实例（亦即，一个引用了symbol的元素）才能呈现。 demo

<image>元素
image元素可以包含一个完整的SVG或者栅格文件。

4. 坐标系统变换

可以对照CSS3的Transform属性学习理解。

变换	描述
translate(x, y)	按照指定的x和y值移动用户坐标系统。如果没有指定y值，则假定为0 demo
scale(xFactor, yFactor)	使用指定的xFactor和yFactor乘以所有的用户坐标系统。比例值可以是小数或则负数 demo
scale(factor)	和scale(factor, factor)相同
rotate(angle, centerX, centerY)	按照指定的angle旋转用户坐标。旋转中心由centerX和centerY指定 demo
skewX(angle)	根据指定的angle倾斜所有x坐标。从视觉上讲，这会让垂直线出现角度 demo
skewY(angle)	根据指定的angle倾斜所有y坐标。从视觉上讲，这会让水平线出现角度
matrix(a b c d e f)	指定一个六个值组成的矩阵变换

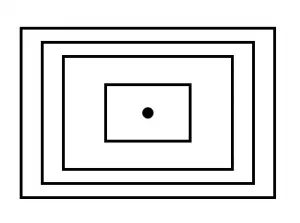

Tip: 如何围绕中心点缩放？
要围绕某个点按照给定的比例缩放对象可以这么做：

translate(-centerX * (factor - 1), -centerY * (factor - 1)) scale(factor)

还可以将stroke-width的值也除以缩放系数，从而让缩放后的轮廓保持同样的宽度。

<!-- 缩放中心 -->
  <circle cx="50" cy="50" r="2" style="fill: black;"/>
<!-- 未缩放的矩形 -->
  <g id="box" style="stroke: black; fill: none;">
  <rect x="35" y="40" width="30" height="20"/>
</g>

<use xlink:href="#box" transform="translate(-50, -50) scale(2)" style="stroke-width: 0.5;"/>
<use xlink:href="#box" transform="translate(-75, -75) scale(2.5)" style="stroke-width: 0.4;"/>
<use xlink:href="#box" transform="translate(-100, -100) scale(3)" style="stroke-width: 0.33;"/>
