《SVG精髓》笔记（一）

        本文是基于《SVG精髓》一书的简单总结，文中的demo均为该书提供，目的是方便大家使用时快速查阅。

1. 坐标系统

• 视口（viewport）：文档使用的画布区域，表示SVG可见区域的大小，通常可以在 <svg>元素 上使用 width 和 height 属性确定视口的大小。

• viewBox：允许指定一个给定的一组图形伸展以适应特定的容器元素。这个属性值由4个数值组成，viewBox = <min-x> <min-y> <width> <height>， 分别代表想要叠加在视口上的用户坐标系统的最小x坐标、最小y坐标、宽度和高度。（可以理解为SVG内元素定位的真实坐标系统）

<svg width="4cm" height="5cm" viewBox="0 0 64 80">
  <rect x="10" y="20" width="40" height="40" style="stroke: black; fill: none"/>
</svg>

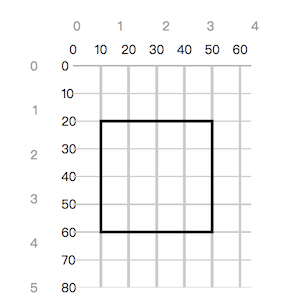

        viewport宽高为4cm和5cm（画布区域），viewBox的左上角(0, 0)与viewport重合，宽度是64个单位（每个单位1/16cm），高度是80个单位（每个单位1/16cm）。矩形rect的坐标是相对viewBox来定位的（如果没有设置viewBox，默认坐标系统就是viewport）。demo1

• preserveAspectRatio 可以指定被缩放的图像相对视口的对齐方式，以及是希望它适配边缘还是要裁减。该属性的模型为：

  preserveAspectRatio = "alignment [meet | slice]"


  alignment ：指定轴和位置，由一个x对齐方式和一个y对齐方式（min, mid, max）组合而成。默认为xMidYMid 。

  y对齐	xMin	xMid	xMax
  yMin	xMinYmin 视口左侧边缘、顶部边缘对齐	xMidYmin 视口水平中心、顶部边缘对齐	xMaxYmin 视口右侧边缘、顶部边缘对齐
  yMid	xMinYmid 视口左侧边缘、垂直中心	xMidYmid 视口水平中心、垂直中心	xMaxYmid 视口右侧边缘、垂直中心
  yMax	xMinYmax 视口左侧边缘、底部边缘对齐	xMidYmax 视口水平中心、底部边缘对齐	xMaxYmax 视口右侧边缘、底部边缘对齐

  meet ：缩小图像以适配可用的空间。
  slice ：裁减图像不适合视口的部分。

  上面的例子中，viewport和viewBox的宽高是等比缩放的，如果比例不同，就有可能出现溢出。demo2

2. 基本形状

• SVG中的基本形状

形状	描述
<line x1=”start-x” y1=”start-y” x2=”end-x” y2=”end-y” />	从起始点(start-x, start-y) 画一条线到 (end-x, end-y) demo
<rect x=”left-x” y=”top-y” width=”width” height=”height” />	画一个矩形，左上角位于(left-x, top-y)，宽高分别为width和height demo
<circle cx=”center-x” cy=”center-y” r=”radius” />	以指定半径radius画一个圆，圆心位于(center-x, center-y) demo
<ellipse cx=”center-x” cy=”center-y” rx=”x-radius” ry=”y-radius” />	画一个椭圆，x方向半径为x-radius，y方向半径为y-radius， 圆心位于(center-x, center-y)
<polygon points=”points-list” />	画一个封闭图形，轮廓由points-list指定，它由一系列x/y坐标对组成。 这些数值只能使用用户坐标，不可以添加长度单位。 demo
<polyline points=”points-list” />	画一系列相连的折线段，折线点由points-list指定， 它由一系列x/y坐标对组成。 这些数值只能使用用户坐标，不可以添加长度单位。 demo

• 笔画特性

属性	值
stroke	笔画颜色，默认为none demo
stroke-width	笔画宽度，可用用户坐标或者指定单位的方式指定。 笔画的宽度会相对坐标网格线居中。默认值为1 demo
stroke-opacity	从0.0到1.0的数字。0.0是完全透明，1.0是完全不透明（默认值） demo
stroke-dasharray	用一系列的数字来指定虚线和间隙的长度。 这些数字只能使用用户坐标，默认值为none demo
stroke-linecap	线头尾的形状，值为butt（默认值）、round或square demo
stroke-linejoin	图形的棱角或者一系列连线的状态， 取值为miter（尖的，默认值），round或者bevel（平的） demo
stroke-miterlimit	相交处显示宽度与线宽的最大比例，默认值是4 demo

• 填充特性

属性	值
fill	填充颜色，默认值为black
fill-opacity	从0.0到1.0的数字。0.0是完全透明，1.0是完全不透明（默认值）
fill-rule	属性值为nonzero（默认值）或evenodd。 该属性决定判断某个点是否在图形内部的方法。 只有当边线交叉时或者内部有“洞”时才有效。

        这里只介绍了该书的两个章节，它们是理解学习SVG的基础。接下来，我们将一起学习SVG里面常用的元素标签和坐标系统变换。
