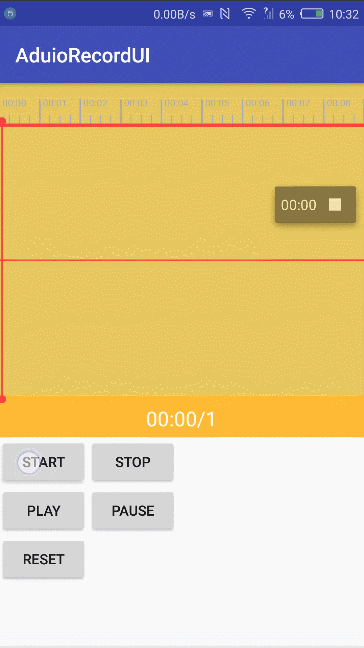

先看一下效果图(这个效果图是以前的，后面更新了代码，画面更加流程，完全没有卡顿)：
一开始我看了这个效果图，是一脸的懵逼，完全没有思路。按照sdk提供的控件肯定是做不出来这种效果图，只能自己画，通过继承View，绘制UI。
先说一下整体思路
- 首先这个效果图，需要拆分成两部分，一部分是上面表示录音时间的刻度尺，还有一部分是下面的录音的采样波形图
- 整个画面的移动，这部分也是最难的一部分。我通过录音时间，和采样频率，计算出刻度尺上滑动的距离，然后通过scrollTo方法移动整个画布，来达到效果的
- 绘制的过程中，只能绘制当前屏幕的内容，绘制整个刻度尺范围内的采样图的肯定会卡顿
整体的思路基本是这样子。下面讲解一下具体的实现过程。
- 先定义一个
BaseAudioRecord继承自View，该类主要控制滑动，初始化自定义参数等 - 创建一个
AudioRecord类继承BaseAudioRecord， 该类主要负责画面绘制工作
AudioRecord绘制
1.先讲解一下AudioRecord绘制的第一步，绘制上面体现录音时间的刻度尺的绘制。重写onDraw方法，通过canvas来绘制。
代码如下：
private void drawScale(Canvas canvas) {
int firstPoint = (getScrollX() - mDrawOffset) / scaleIntervalLength;
int lastPoint = (getScrollX() + canvas.getWidth() + mDrawOffset) / (scaleIntervalLength);
for (int i = firstPoint; i < lastPoint; i++) {
float locationX = i * scaleIntervalLength;
if (i % intervalCount == 0) {
canvas.drawLine(locationX, ruleHorizontalLineHeight - bigScaleStrokeLength, locationX, ruleHorizontalLineHeight, bigScalePaint);
if (showRuleText) {
int index = i / intervalCount;
canvas.drawText(formatTime(index), locationX + bigScaleStrokeWidth + 5, ruleHorizontalLineHeight - bigScaleStrokeLength + ruleTextSize / 1.5f, ruleTextPaint);
}
} else {
canvas.drawLine(locationX, ruleHorizontalLineHeight - smallScaleStrokeLength, locationX, ruleHorizontalLineHeight, smallScalePaint);
}
}
//画轮廓线
canvas.drawLine(getScrollX(), ruleHorizontalLineHeight, getScrollX() + canvas.getWidth(), ruleHorizontalLineHeight, ruleHorizontalLinePaint);
}
上面代码说明如下：
getScrollX()表示画布移动的距离，往右侧移动是正数，往左侧移动是负数，值表示画布在屏幕内移动的平素点的个数firstPoint表示绘制的第一个点，减去一个 mDrawOffset 表示往左侧屏幕多绘制了一个缓冲区域lastPoint表示绘制的最后一个点，加上一个 mDrawOffset表示往右侧屏幕多绘制了一个缓冲区域scaleIntervalLength表示刻度间隔intervalCount表示两个大刻度之间小刻度的间隔数
2.绘制中间的采样波形图
代码如下：
private void drawLine(Canvas canvas) {
int middleLineY = canvas.getHeight() / 2;
canvas.drawLine(getScrollX(), middleLineY, getScrollX() + canvas.getWidth(), middleLineY, middleHorizontalLinePaint);
//从数据源中找出需要绘制的矩形
List<SampleLineModel> drawRectList = getDrawSampleLineList(canvas);
if (drawRectList == null || drawRectList.size() == 0) {
return;
}
//绘制采样点
for (SampleLineModel sampleLineModel : drawRectList) {
canvas.drawLine(sampleLineModel.startX, sampleLineModel.startY, sampleLineModel.stopX, sampleLineModel.stopY, linePaint);
int invertedStartY = canvas.getHeight() / 2;
float invertedStopY = invertedStartY + sampleLineModel.stopY - sampleLineModel.startY;
canvas.drawLine(sampleLineModel.startX, invertedStartY, sampleLineModel.stopX, invertedStopY, lineInvertedPaint);
}
}
- 矩形的绘制，是用drawLine来表示的，矩形宽用线宽表示即可。从中心的水平横线上下各绘制了同等长度的线，用来表示采样的波形图
- 同样采样波形的绘制，也只绘制屏幕内的采样波形
AudioRecord两块区域绘制的核心代码基本就是这样子了
BaseAudioRecord 控制移动
1.重写onTouchEvent()方法，根据手势移动，来移动画布
核心代码如下：
@Override
public boolean onTouchEvent(MotionEvent event) {
float currentX = event.getX();
switch (event.getAction()) {
case MotionEvent.ACTION_DOWN:
mLastX = currentX;
break;
case MotionEvent.ACTION_MOVE:
float moveX = mLastX - currentX;
mLastX = currentX;
scrollBy((int) (moveX), 0);
break;
}
return true;
}
- return true; 将onTouchEvent触摸事件消费掉，一遍能够执行到ACTION_MOVE
- 通过scrollBy来移动画布，距离通过，手指滑动的距离获取
float moveX = mLastX - currentX;
2.通过ObjectAnimator.ofFloat()方法来移动画布，开启动画
核心代码如下： 动画开始：
float startX = getScrollX();
//小于半屏的时候，要重新计算偏移量，因为有个左滑的动作
float endX = maxLength - getMeasuredWidth() / 2;
float dx = Math.abs(endX - startX);
final double duration = 1000 * dx / (recordSamplingFrequency * (lineWidth + rectGap));
animator = ObjectAnimator.ofFloat(this, "translateX", startX, endX);
animator.setInterpolator(new LinearInterpolator());
animator.setDuration((long) Math.floor(duration));
animator.removeAllListeners();
animator.start();
移动画布：
public void setTranslateX(float translateX) {
this.translateX = translateX;
scrollTo((int) translateX, 0);
if (isStartRecordTranslateCanvas) {
translateVerticalLineX = getScrollX() + getMeasuredWidth() / 2 + rectGap;
}
onTick(getScrollX() + getMeasuredWidth() / 2);
}
根据画布移动的距离，算出时间，再根据定义好的采样频率，回调采样函数，生成波形图：
private void onTick(float translateX) {
if (isRecording) {
long duration = (long) (translateX * recordTimeInMillis / maxLength);
if (duration > getSampleCount() * recordDelayMillis) {
makeSampleLine(recordCallBack.getSamplePercent());
}
}
}
这个自定义的录音采集声音波形的UI基本上就完成了，有兴趣的小伙伴可以去查看源码，有什么不对的地方，欢迎指正交流。
源码中，有一个播放器的类AudioRecordMp3.java，采用了AudioRecord录制的音频，使用了Lame将AudioRecord录制的pcm格式的音频实时转码成MP3格式，支持暂停录制，删除上一段录音的功能。

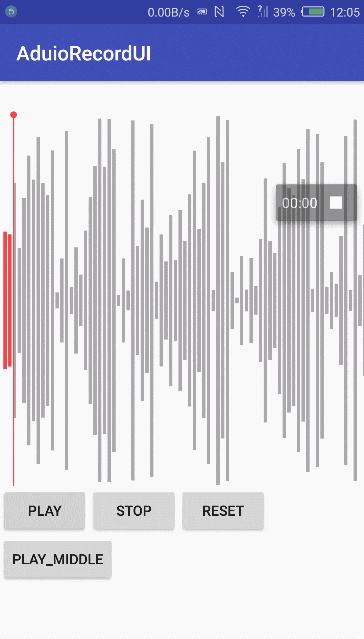

源码里面还有一个播放声音的波形图，原理和上面类似，效果如下：
