用Kotlin画起仿掌上英雄联盟和懂球帝的自定义多边形战力图

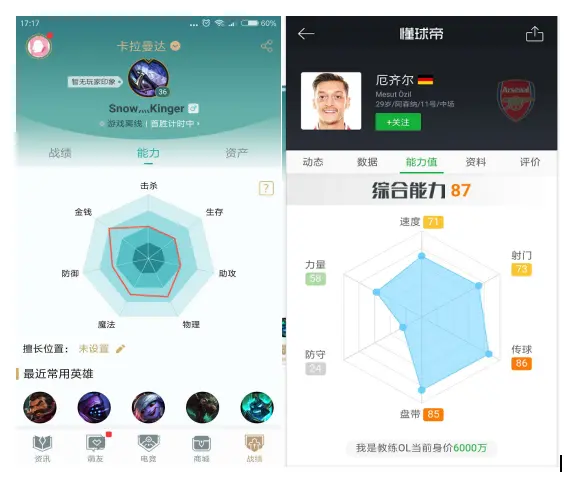

大家好，可能今年换了公司过得比较安逸，自己的心情也不算太好，所以一段时间都没很好的学习和更新文章。自从最近看了扔物线HenCoder的文章之后，自己感觉自己对很多自定义View和动画的知识都不太懂，甚至在平时的开发极少用到，所以自己想好好学习这一块的知识。之前无意中在公众号上看到一个仿英雄联盟的的七边形战力图，自己发现，平时我看的好几个app都有这样的多边形战力图，所以觉得可以自己做一个大众版的出来，适配各个关于多边形战力图的自定义View。下面我们看看效果图：

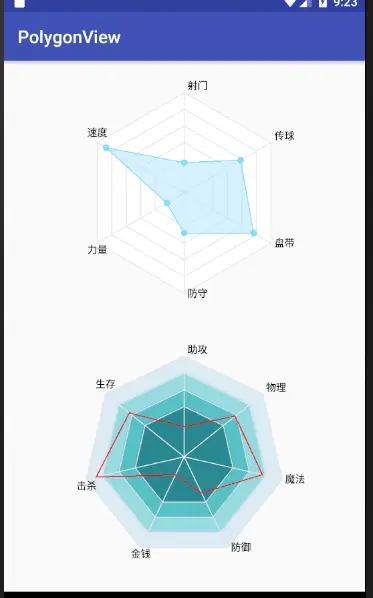

然后再看看我自己写的自定义View的效果：

可以看到其实大致的效果是差不多的，但是有一些小细节可能需要自己去定制某个条件再处理，细化和润色，因为我这里是用同样的方法，只是设置的参数不一样，所以看上去有些细节需要再根据自己是几边形再调整一下。

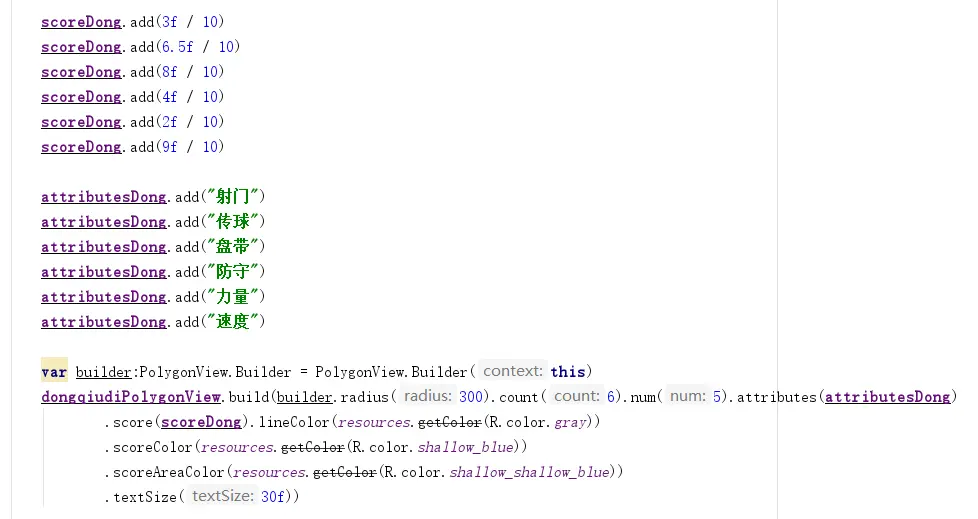

大家看看我写的代码就知道了：

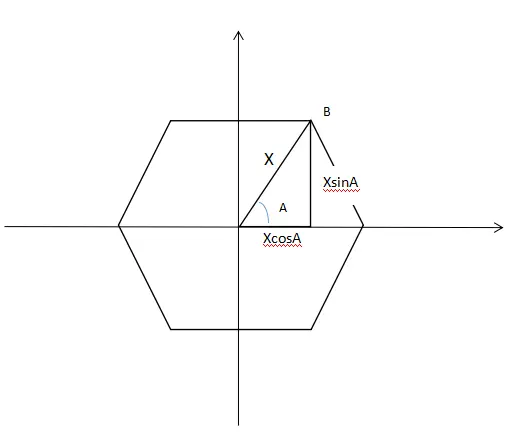

只需要短短的代码就能画出不同的战力多边形。 好的，那下面我们就来讲讲这个东西是怎么实现的，老规矩，如果不想听分析的同学可以直接下载源码去看看。源码下载链接 讲代码之前，先给大家讲一下画出这个多边形的原理，对，就是数学原理，先看看下面的图：

用一个正六边形举例，假设说它每个角到坐标原点为半径X，那么我们用数学的原理XcosA就能得出得出B点的X轴坐标，XsinA能得出B点的Y轴坐标，由此我们看出来B（XcosA，XsinA），至于∠A的度数怎么来的就更简单了，正n边形360°/ n，即 2π/n 就能得到一个角是多少度的了。那很自然而然的，我们用一个for循环就可以得出六边形所有的坐标点

for (i in 0..count - 1) {
      //每个坐标点
      (radius * cos(2 * Math.PI / count * i)).toFloat(), (radius * sin(2 * Math.PI / count * i)).toFloat())
 }

以上就是多边形战力图的数学原理，应该很简单吧。其实很多自定义View也是一样，只要懂了原理，很多东西很自然而然很简单的就能写出来。生活上很多事情也是一样，没做之前什么事情都想着自己做不好就放弃了，但是自己尝试了发现原来这个事情原来那么简单，我每次写自定义View总有这个感慨。

不吹什么了，确实毕业一年多工作两年最近感慨有点。好了，下面我们来看看代码我是怎么一步步实现的吧。在实现代码之前，我先说这个View我是用kotlin写的，最近也慢慢用kotlin写代码写项目。一开始确实很不习惯，速度很慢，但是我觉得我总会熟能生巧的吧，所以贵在坚持嘛。 下面我们以懂球帝的六边形战力图为例一步步画出想要的效果吧：

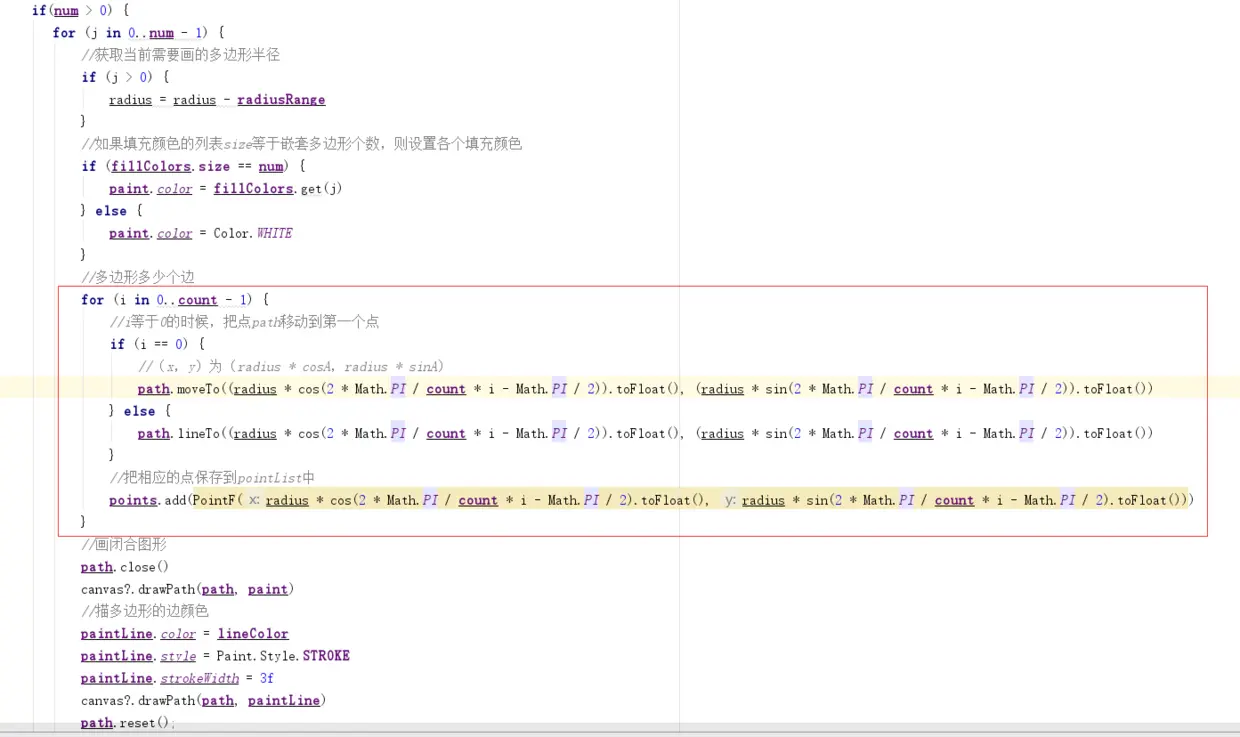

一、首先我们需要画出一个多边形，和嵌套的多个多边形。

代码很简单，我们看看红色框里面的代码就是最核心的部分，一个for循环，刚刚讲原理的时候也说过。那下面详细分析一下，当i=0的时候，我们把path移动到我们的第一个点上，

path.moveTo((radius * cos(2 * Math.PI / count * i - Math.PI / 2)).toFloat(), (radius * sin(2 * Math.PI / count * i - Math.PI / 2)).toFloat())

当i>0的时候，我们就需要把这些点用路径直线连起来了，所以用的是lineTo()

path.lineTo((radius * cos(2 * Math.PI / count * i - Math.PI / 2)).toFloat(), (radius * sin(2 * Math.PI / count * i - Math.PI / 2)).toFloat())

有人会问为什么角度最后需要减去π / 2，那是因为我们需要把六边形旋转一下，视觉效果更好。

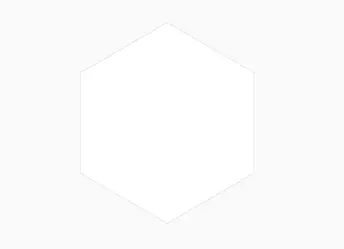

一个六边形我们画出来了，那么一个六边形里面多个嵌套的多边形就能很容易的画出来了，只需要在第一个for循环的外面再加一个for循环，每次把半径都减去一定的值，那很简单就画出来了。在上图中红色框框外的代码做的事情就是去加一个for循环，和给画笔paint加上一些图片的填充颜色，另外还在六边形描了画边。

二、画六边形的中心到每个角的角边：

有人注意到了吗，我们在第一个for循环的时候加了一句代码：

//把相应的点保存到pointList中
points.add(PointF(radius * cos(2 * Math.PI / count * i - Math.PI / 2).toFloat(), radius * sin(2 * Math.PI / count * i - Math.PI / 2).toFloat()))

这句代码就是把我们所要画的六边形的六个点的坐标保存了下来，为方便我们之后用，而且下面很多地方都用到了，你看，这里就用到了。

我们这里考虑到有些多边形不需要角边，所以加了一个判断，不需要就设置false就好了。

画完角边我们就考虑一下多边形外面的字体了。

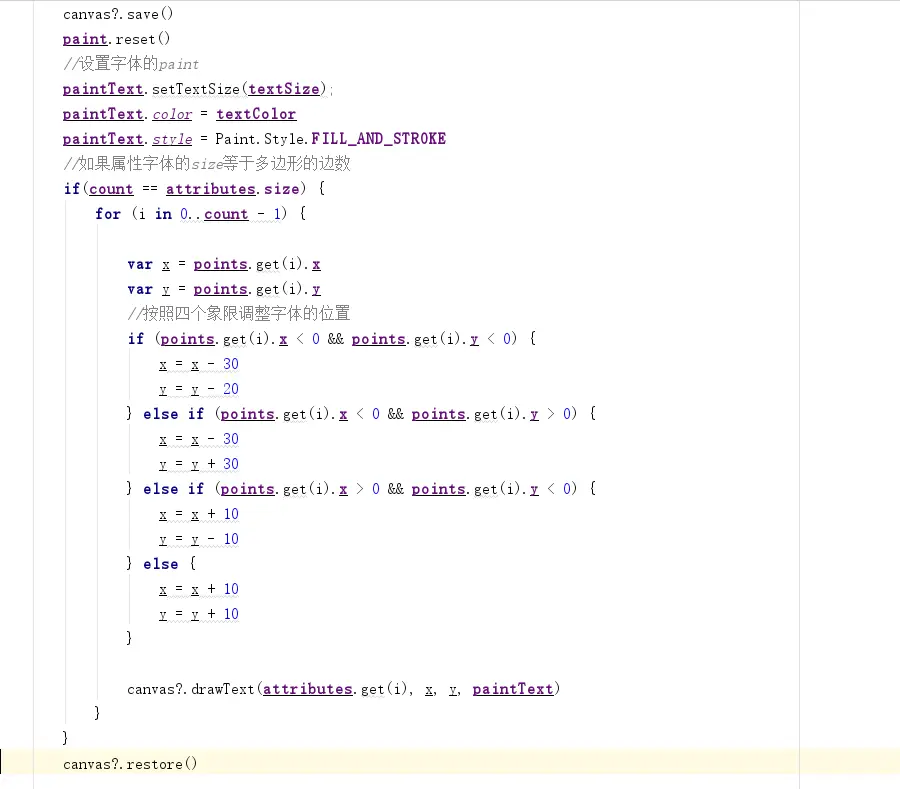

三、画出字体

老实说，这里是我做这个自定义View最难受的地方，因为字体的位置要根据六边形每个角慢慢调整字体的不同的位置，我没想到更好的办法处理，暂时只是按照坐标轴的四个象限来稍微调整了一下位置，所以当每个同学有兴趣做定制化的时候，需要自己再做一些细节的字体位置调整处理。

画完六边形外面的内容，那么我们就要往里看看了吧。

四、画出分数区域及设置相关属性

1.我们要设置分数区域的一些属性，另它更好看一点：

2.设置各个属性的分数比例：

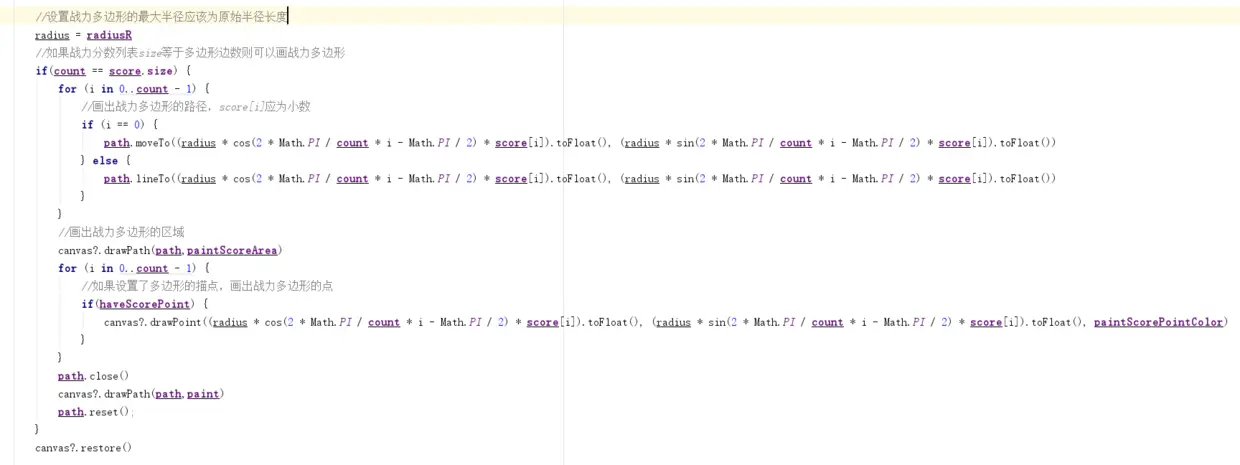

3.按比例画出每个区域的点并连成线：

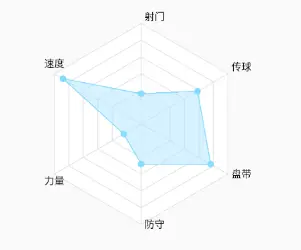

其实这一步跟第一步很类似，也并没有什么难点可言。 最后我们来看看最终的效果图：

讲完多边形战力图的原理代码，我们再看看要如何使用：

关于使用，我用了设计模式的builder模式，即建造者模式来管理整个自定义View的配置。我把每个属性都分开做定制化处理，并连成一条数据链初始化，然后最后调用build的方法就可以实现所有方法的配置，是不是很简便，虽然代码量多了，但是builder模式对我以后对这个自定义View的修改和扩展非常有好处。

下面讲讲做这个自定义View在kotlin上遇到的一些小问题：

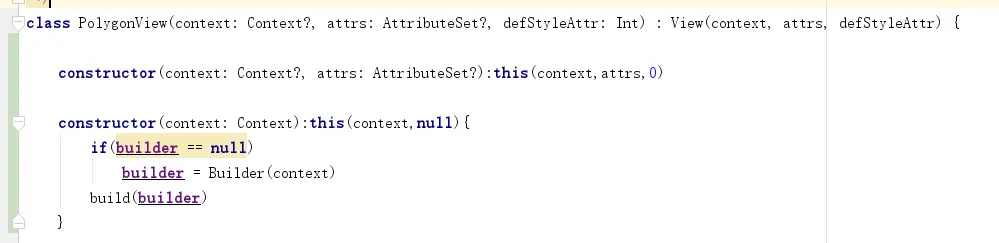

1.构造函数的编写跟java有区别：

有人注意到了吗，虽然在意思上是一样的，但是kotlin和java在表达上在构造函数这块上可有不一样的地方。

2.kotlin的小坑：

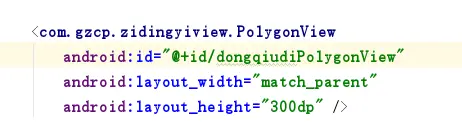

谁都知道，kotlin是不需要在代码中初始化xml控件的，这一点用过的人都会觉得很方便，但是在这里我踩了一个小坑，看下图：

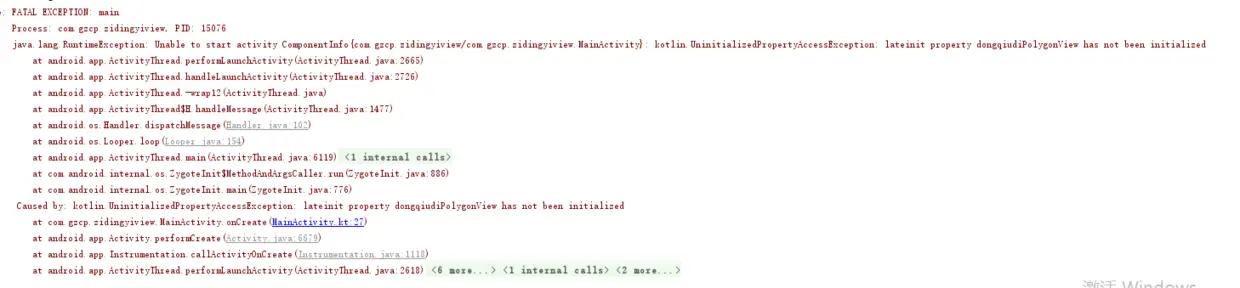

大家是不是会觉得这段代码完全没问题？我一开始也是这么认为的，但是我得到的结果是。。。。。

为什么说我没有初始化呢，明明代码的编译成功了，我一开始想不明白为什么，后来经过一个师兄的提醒 ，我才发现我们在声明的时候，dongqiudiPolygonView指向的只是一个int类型的数字，但是如果你想用他的build方法，你还是要老老实实的加上一句

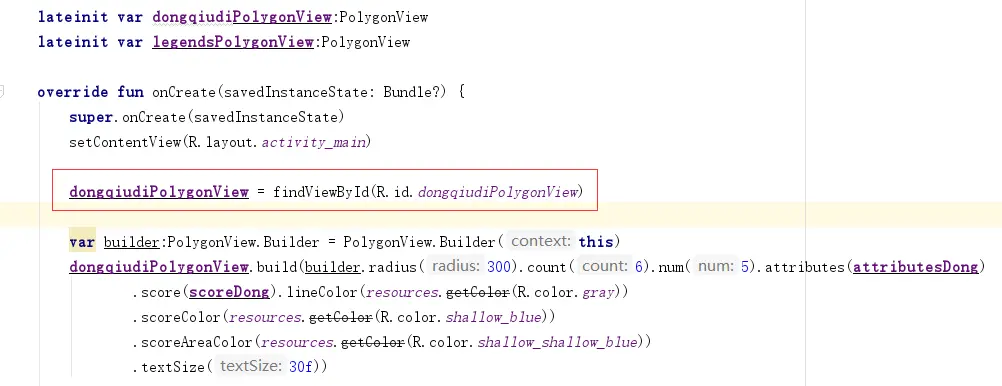

dongqiudiPolygonView = findViewById(R.id.dongqiudiPolygonView)

哎，坑啊，所以说探索还是需要有点代价的，下次就不会再犯这种低级错误了。 好了，这一期就讲得差不多了，如果对我的代码有什么建议的同学可以跟我讨论一下，譬如说很多kotlin的问题我自己都没搞得懂~对我的项目有兴趣的同学可以下载我的源码一起学习和交流，共同进步！源码下载链接

最近在简书感觉渐渐没人看了，所以第一次在掘金发布文章，如果大家想看我的文章，我可以把那边的文章迁移到这边来。 我的简书
