Canvas简介

Canvas也就是Android中的画布，它保存了一些列的draw方法，你可以是用Canvas绘制图形、文字和位图等，其功能可谓是十分的强大，几乎可以绘制所有的图像和文字。既然Canvas功能如此强大，其丰富了Android的图形，也是Android图形学不可或缺的类，而学习和熟练Canvas，可谓是学习Android UI的重点之一，接下来我们开始学习Canvas的API。

Canvas绘图

既然Canvas提供了绘制图形的功能，那么看下其对应的API有那些。

绘制直线
public class CanvasView extends View {
    Paint paint;
    public CanvasView(Context context) {
        this(context,null);
    }

    public CanvasView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        paint = new Paint();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        paint.setColor(Color.RED);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(5);

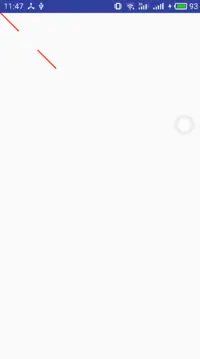

        canvas.drawLine(0, 0, 100, 100, paint);
    }
}

使用数组，绘制直线

float []pts = {0,0,100,100,200,200,300,300};
canvas.drawLines(pts, paint);

先绘制（0，0）到（100，100）的直线，然后绘制（200，200）到（300，300）的直线。


定义数组，也可以使用下面语句来绘制直线

drawLines(@Size(multiple = 4) @NonNull float[] pts, int offset, int count, @NonNull Paint paint)

pts：坐标数组 offset：设置线的间隔距离 count：绘制直线的条数 paint：画笔

drawPoint

绘制点：

drawPoint(float x, float y, @NonNull Paint paint)

绘制多个点：

float []pts = {0,0,100,100,200,200,300,300};
canvas.drawPoints(pts, paint);


drawRect

绘制矩形，矩形区域有两种表示方式：Rect和RectF，Rect表示int类型，RectF表示float类型。

RectF r = new RectF(100, 100, 400, 500);
canvas.drawRect(r, paint);


也可以如下表示：

drawRect(float left, float top, float right, float bottom, @NonNull Paint paint)
drawRoundRect

使用drawRoundRect，绘制圆角矩形

drawRoundRect(@NonNull RectF rect, float rx, float ry, @NonNull Paint paint)

rx：x轴的圆角半径大小 ry：y轴的圆角半径大小

RectF r = new RectF(100, 100, 400, 500);
canvas.drawRoundRect(r, 100, 100, paint);


drawCircle

绘制圆 ：

drawCircle(float cx, float cy, float radius, @NonNull Paint paint)

cx、cy：圆心坐标 radius：半径

canvas.drawCircle(300, 300, 200, paint);


drawOval

使用drawOval函数绘制椭圆

drawOval(@NonNull RectF oval, @NonNull Paint paint) oval：定义的矩形 paint：画笔

除了上述方法参数，可以使用以下方法参数：

drawOval(float left, float top, float right, float bottom, @NonNull Paint paint)

之所以提供一个矩形区域，是因为该椭圆是矩形的内切圆。

RectF r = new RectF(100, 100, 400, 500);
canvas.drawRect(r, paint);
canvas.drawOval(r, paint);


drawArc

使用drawArc方法绘制扇形图。

drawArc(@NonNull RectF oval, float startAngle, float sweepAngle, boolean useCenter,@NonNull Paint paint)

oval：矩形，该扇形是在矩形区域内绘制的，而且围绕着矩形的中心点来绘制。 startAngle：开始角度，相对X轴正方向 sweepAngle：画多少角度的弧度 useCenter：false表示只有一个纯弧线，true表示闭合的边 paint：画笔

RectF r = new RectF(100, 100, 400, 500);
canvas.drawRect(r, paint);
canvas.drawArc(r, 0, 90, true, paint);//顺时针旋转90度


drawPath

使用drawPath来绘制路径，更加灵活的绘制出各式各样的图形。绘制路径，我们需要理解以下几个方法： 1）moveTo(float x, float y)：画笔落笔的位置 2）lineTo(float x, float y)：画笔移动的到（x，y）坐标，并沿着绘制出路径。 3）cubicTo(float x1, float y1, float x2, float y2,float x3, float y3)：实现贝塞尔曲线路径， (x1,y1) 为控制点，(x2,y2)为控制点，(x3,y3) 为结束点。 4）quadTo(float x1, float y1, float x2, float y2)：也是绘制贝塞尔曲线，即椭圆曲线。(x1，y1)控制点，(x2，y2)结束点。 5）arcTo：绘制弧线。

Path path = new Path();
path.moveTo(100, 100);
path.lineTo(200, 100);
path.cubicTo(250, 200, 350, 300, 450, 400);
path.close();
canvas.drawPath(path, paint);


弧线
RectF r = new RectF(100, 100, 400, 500);
Path path = new Path();
path.addArc(r, 30, 70);
canvas.drawPath(path, paint);
圆角矩形路径
RectF r = new RectF(100, 100, 400, 500);
Path path = new Path();
float radii[] = {//左上角开始，顺时针依次的角度
                         10,//x1
                         10,//y1
                         10,//x2
                         10,//y2
                         10,//x3
                         10,//y30
                         50,//x4
                         60};//y4
path.addRoundRect(r, radii, Path.Direction.CCW);
canvas.drawPath(path, paint);


Canvas变换技巧

Canvas变换包括： 1）平移（Translate） 2）缩放（Scale） 3）旋转（Rotate） 4）斜拉画布（Skew） 5）裁剪画布（clip）

平移
RectF r = new RectF(0, 0, 400, 500);
canvas.drawRect(r, paint);
paint.setColor(Color.BLUE);
//将画布平移
canvas.translate(50, 50);
canvas.drawRect(r, paint);


上图中画布平移了，蓝色的矩形平移了，但是红色的矩形没有平移，是因为当canvas执行drawXXX的时候就会新建一个新的画布图层，而平移知识平移新的图层。

RectF r = new RectF(0, 0, 400, 500);
canvas.drawRect(r, paint);
paint.setColor(Color.BLUE);
 //将画布平移
canvas.translate(50, 50);
canvas.drawRect(r, paint);
RectF r2 = new RectF(0, 0, 400, 500);
paint.setColor(Color.GREEN);
canvas.drawRect(r2, paint);


从上图中可以看到绿色矩形覆盖了蓝色的矩形，虽然draw的时候，新建了一个画布图层，但是还是会沿用之前设置的平移变换。不可逆的。解决这种情况需要使用save和restore来解决。

缩放

scale(float sx, float sy)

sx、sy：分别对x/y方向的一个缩放系数，画布的缩放会导致里面所有的绘制的东西都会有一个缩放效果。

RectF r = new RectF(0, 0, 400, 500);
canvas.drawRect(r, paint);
paint.setColor(Color.BLUE);
canvas.scale(1.5f, 0.5f);
canvas.drawRect(r, paint);


旋转

rotate(float degrees)，degrees：旋转角度，顺时针旋转 rotate(float degrees, float px, float py)，degrees旋转角度，(px,py)旋转中心点坐标

RectF r = new RectF(200, 200, 400, 500);
canvas.drawRect(r, paint);
paint.setColor(Color.BLUE);
canvas.rotate(45);
canvas.drawRect(r, paint);
斜拉画布

skew(float sx, float sy)：sx,sy倾斜度

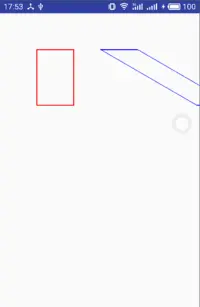

RectF r = new RectF(200, 200, 400, 500);
canvas.drawRect(r, paint);
paint.setColor(Color.BLUE);
canvas.skew(1.73f, 0);
canvas.drawRect(r, paint);


裁剪画布

clipRect(@NonNull Rect rect) rect：裁剪的矩形区域

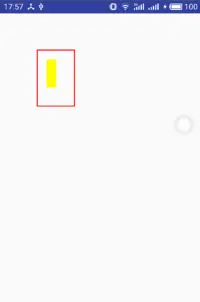

RectF r = new RectF(200, 200, 400, 500);
canvas.drawRect(r, paint);
paint.setColor(Color.BLUE);
canvas.clipRect(new Rect(250, 250, 300, 400));
canvas.drawColor(Color.YELLOW);


理解canvas

Canvas画布的正确的理解： 1）当canvas执行drawXXX的时候就会新建一个新的画布图层

2）虽然后面新建了一个画布图层，但是还是会沿用之前设置的平移变换。不可逆的。（save和restore来解决）
