LVS负载均衡

流浪的猪猪 2017-12-11 00:20:38 浏览14 评论0

nginx 服务器 配置 集群 负载均衡 lock ScreenShot network lvs loadbalance

摘要： lvs负载均衡原理与实践

什么是LVS
LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。是LB（load balance）负载均衡的解决方案。
常见的LB有F5、LVS、nginx等，其中F5为硬件解决方案，LVS与nginx都是软件负载均衡解决方案。
LVS工作在四层，nginx工作在七层

LVS的工作模式
LVS的工作模式大致分为4种：NAT(地址转换)、IP TUN（IP隧道）、DR（直接路由）、FULL-NAT

LVS-NAT
网络拓扑
screenshot
原理
1、用户请求到达director之后，director将请求报文的目的地址（即VIP）改成选定的realserver地址，同时将报文的目标端口也改成选定的realserver的相应端口，最后将报文请求发送到指定的realserver。
2、realserver接收到报文后，进行业务处理，在服务器端得到数据后，realserver将数据返给director，而director将报文的源地址和源端口改成VIP地址和相应端口，然后把数据发送给用户，完成整个负载调度过程。
特点
1、所有的realserver和director要在同一个网段内
2、RIP是私有地址，仅用于集群节点之间进行通信
3、director同时处理请求和应答数据包
4、realserver的网关要指向DIP
5、可以实现端口映射
6、readlserver可以是任意操作系统
7、director很可能成为系统性能瓶颈

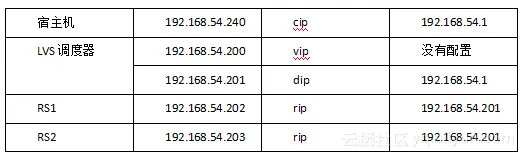

IP规划
screenshot

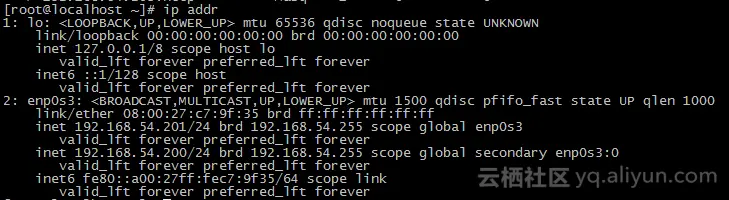

DR虚拟机
screenshot
screenshot
RS虚拟机

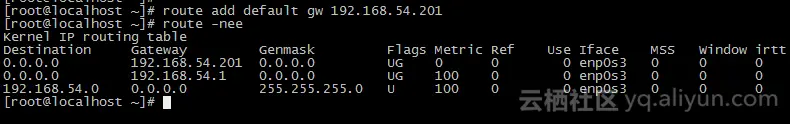

RS配置相当简单，只需要将网关配置为DIP
screenshot
DR配置脚本

#!/bin/bash
VIP=192.168.54.200
DIP=192.168.54.201
RIP1=192.168.54.202
RIP2=192.168.54.203
NETWORK=enp0s3

case "$1" in
start)
           echo "start LVS of DirectorServer NAT"
           echo 1 > /proc/sys/net/ipv4/ip_forward #开启路由转发
           /sbin/ifconfig $NETWORK:0 $VIP netmask 255.255.255.0 up  #配置VIP
           /sbin/ipvsadm -C
           /sbin/ipvsadm -A -t $VIP:80 -s rr
           /sbin/ipvsadm -a -t $VIP:80 -r $RIP1 -m
           /sbin/ipvsadm -a -t $VIP:80 -r $RIP2 -m
           /bin/touch /var/lock/subsys/ipvsadm.lock
           /sbin/ipvsadm
       ;;
stop)
           echo "stop LVS of DirectorServer NAT"
           echo 0 >/proc/sys/net/ipv4/ip_forward
           /sbin/ipvsadm -C
           /sbin/ifconfig $NETWORK:0 down
           rm -rf /var/lock/subsys/ipvsadm.lock
           ;;
status)
  [ -e /var/lock/subsys/ipvsadm.lock ] && echo "ipvs is running..." || echo "ipvsadm is stopped..."
                ;;
*)
          echo "Usage: $0 {start|stop}"
          exit 1
esac

注：测试使用的nginx作为http服务器进行测试
当前DR模式按照上面的配置，一直存在一个问题，在DR主机上可以正常负载，但是在宿主机上也就是192.168.54.240这台机器上却无法正常负载。

LVS-DR模式

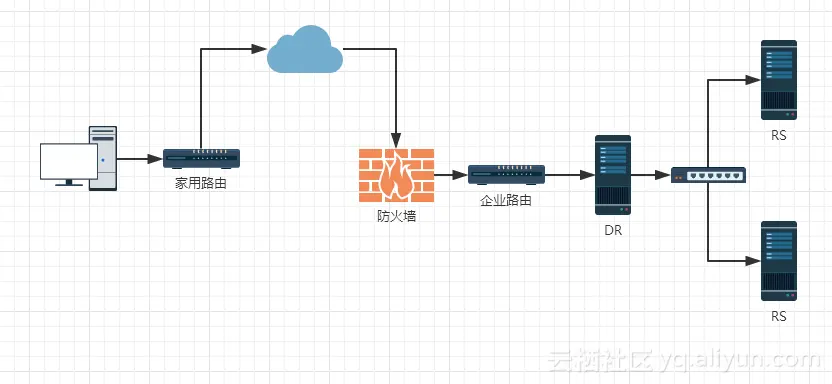

网络拓扑
screenshot
原理
1、DR模式将报文直接路由给目标真实服务器。在DR模式中，调度器根据各个真实服务器的负载情况，连接数多少等，动态地选择一台服务器，不修改目标IP地址和目标端口，也不封装IP报文，而是将请求报文的数据帧的目标MAC地址改为真实服务器的MAC地址。然后再将修改的数据帧在服务器组的局域网上发送。因为数据帧的MAC地址是真实服务器的MAC地址，并且又在同一个局域网。那么根据局域网的通讯原理，真实复位是一定能够收到由LB发出的数据包。
2、真实服务器接收到请求数据包的时候，解开IP包头查看到的目标IP是VIP。（此时只有自己的IP符合目标IP才会接收进来，所以我们需要在本地的回环借口上面配置VIP。另：由于网络接口都会进行ARP广播响应，但集群的其他机器都有这个VIP的lo接口，都响应就会冲突。所以我们需要把真实服务器的lo接口的ARP响应关闭掉。）然后真实服务器做成请求响应，之后根据自己的路由信息将这个响应数据包发送回给客户，并且源IP地址还是VIP。
特点：
1、通过在调度器LB上修改数据包的目的MAC地址实现转发。注意源地址仍然是CIP，目的地址仍然是VIP地址。
2、请求的报文经过调度器，而RS响应处理后的报文无需经过调度器LB，因此并发访问量大时使用效率很高（和NAT模式比）
3、因为DR模式是通过MAC地址改写机制实现转发，因此所有RS节点和调度器LB只能在一个局域网里面
4、RS主机需要绑定VIP地址在LO接口上，并且需要配置ARP抑制。
5、RS节点的默认网关不需要配置成LB，而是直接配置为上级路由的网关，能让RS直接出网就可以。
6、由于DR模式的调度器仅做MAC地址的改写，所以调度器LB就不能改写目标端口，那么RS服务器就得使用和VIP相同的端口提供服务。
IP规划
screenshot
DR配置脚本

#!/bin/bash
#
# LVS script for VS/DR


VIP=192.168.54.200
DIP=192.168.54.201
RIP1=192.168.54.202
RIP2=192.168.54.203
NETWORK=enp0s3
PORT=80

case "$1" in
start)

  /sbin/ifconfig $NETWORK:0 $VIP broadcast $VIP netmask 255.255.255.255 up
  /sbin/route add -host $VIP dev $NETWORK:0
  echo 1 > /proc/sys/net/ipv4/ip_forward

  /sbin/ipvsadm -C
  /sbin/ipvsadm -A -t $VIP:80 -s wrr
  /sbin/ipvsadm -a -t $VIP:80 -r $RIP1 -g -w 1
  /sbin/ipvsadm -a -t $VIP:80 -r $RIP2 -g -w 1
  /sbin/ipvsadm -Ln

  /bin/touch /var/lock/subsys/ipvsadm &> /dev/null
;;

stop) # Stop forwarding packets
  echo 0 > /proc/sys/net/ipv4/ip_forward
 # Reset ipvsadm
  /sbin/ipvsadm -C
 # Bring down the VIP interface
  /sbin/ifconfig $NETWORK:0 down
  /sbin/route del $VIP

  /bin/rm -f /var/lock/subsys/ipvsadm

  echo "ipvs is stopped..."
;;

status)
  if [ ! -e /var/lock/subsys/ipvsadm ]; then
    echo "ipvsadm is stopped ..."
  else
    echo "ipvs is running ..."
    ipvsadm -L -n
  fi
;;
*)
  echo "Usage: $0 {start|stop|status}"
;; esac

RS配置脚本

#!/bin/bash
#
# Script to start LVS DR real server.
# description: LVS DR real server

VIP=192.168.54.200
DIP=192.168.54.201
RIP1=192.168.54.202
RIP2=192.168.54.203
NETWORK=enp0s3
PORT=80

case "$1" in
start)
       # Start LVS-DR real server on this machine.
        /sbin/ifconfig lo down
        /sbin/ifconfig lo up
        echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
        echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

        /sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
        /sbin/route add -host $VIP dev lo:0

        systemctl start nginx
;;
stop)

        # Stop LVS-DR real server loopback device(s).
        /sbin/ifconfig lo:0 down
        echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
        echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce

        systemctl stop nginx
;;
*)
            # Invalid entry.
            echo "$0: Usage: $0 {start|status|stop}"
            exit 1
;; esac

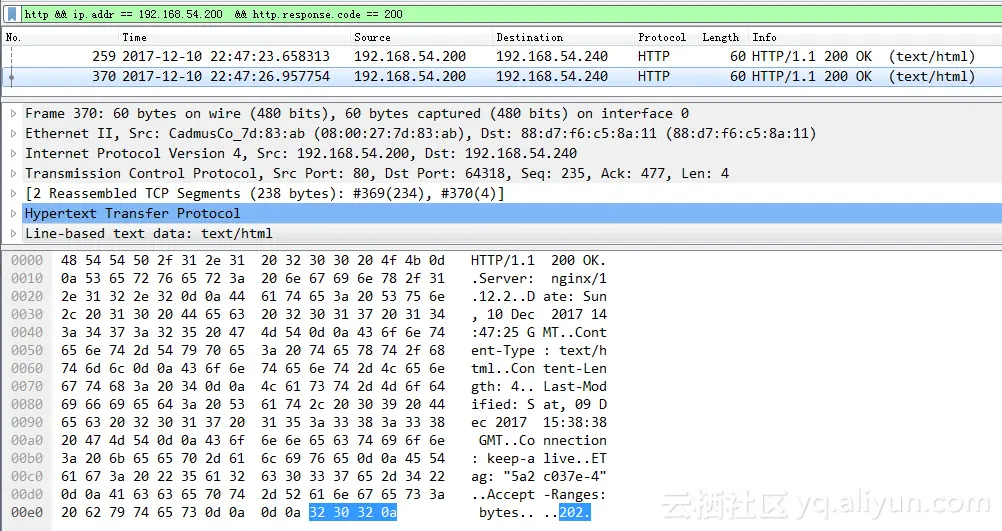

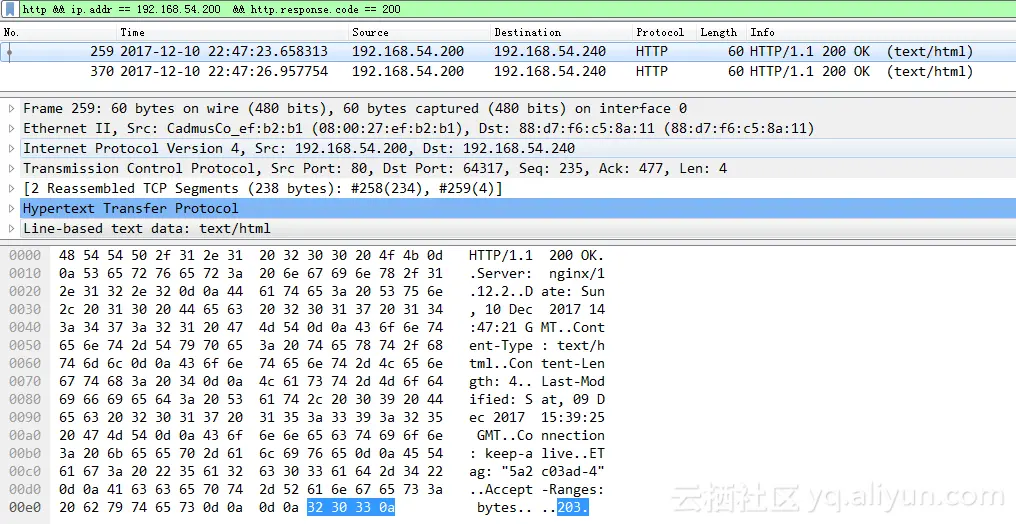

结果：
在cip上可以正常负载
screenshot
screenshot
两次响应的结果不同 版权声明：本文内容由互联网用户自发贡献，本社区不拥有所有权，也不承担相关法律责任。如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件至：yqgroup@service.aliyun.com 进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容。
