寥寥数行SVG实现圆环loading或倒计时效果

这篇文章发布于 2015年07月31日，星期五，22:20，归类于 SVG相关。 阅读 38962 次, 今日 111 次

by zhangxinxu from www.zhangxinxu.com
本文地址：www.zhangxinxu.com/wordpress/?…

一、无题

如题。

于2017年11月2日新增案例

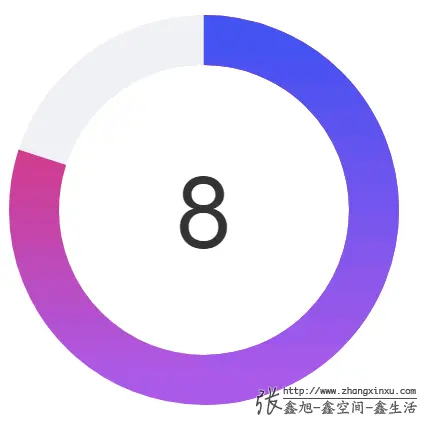

实际项目开发时候，设计师设计的还原可能不是下面这种纯色的圆环，而是一种复合渐变效果，类似下图：

彩条圆环

也是可以实现的，原理是使用两个渐变半圆无缝叠加在一起就可以了。

完整案例（含10秒倒计时JS代码），可狠狠地点击这里体验：SVG与多彩渐变圆环倒计时效果demo

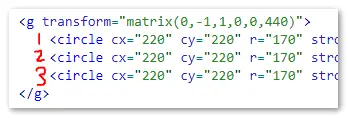

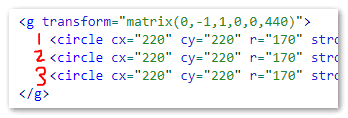

其中SVG中使用了3个<circle>，如下截图：
3个圆环元素

分别表示底部灰色完整圆环，左半渐变圆环和右半渐变圆环。

二、历史正文

设计师设计了一个图片上传圆环loading进度效果。如下截图：
loading效果截图

首先，CSS3是可以实现的，以前写过一篇转大饼的文章：“CSS3实现鸡蛋饼饼状图loading等待转转转”。原理跟这个一模一样，两个半区的矩形，然后不同时机巧妙显隐实现。

但是呢，CSS3实现不太好理解，进度控制也不容易，最好直接数值变一变，进度效果就出来。

有没有其他方法呢？

哈，当然有，可以使用同样IE9+支持的SVG.

我们只需要一个实线背景圆，一个虚线变化圆两个圆就可以了。

百闻不如一见，您可以狠狠地点击这里：SVG实现圆环loading进度效果demo

拖动demo下面的range区域选择控件(0-100%)就会发现蓝色高亮圆环跟着一起变化了：
圆环效果截图

SVG代码非常简单，如下示意：

<svg width="440" height="440">
    <circle cx="220" cy="220" r="170" stroke-width="50" stroke="#D1D3D7" fill="none"></circle>
    <circle cx="220" cy="220" r="170" stroke-width="50" stroke="#00A5E0" fill="none" transform="matrix(0,-1,1,0,0,440)" stroke-dasharray="0 1069"></circle>
</svg>

其中，上面红色加粗的就是效果实现的关键。

stroke-dasharray在SVG中表示描边是虚线，两个值，第一个是虚线的宽度，第二个是虚线之间的间距。下面就是一些虚线数据值以及最后的效果表现（实时，非截图，IE9+浏览）：

<?xml version="1.0"?>
<svg width="200" height="200" viewPort="0 0 200 300" version="1.1" xmlns="http://www.w3.org/2000/svg">

    <line stroke-dasharray="5, 5"              x1="10" y1="10" x2="190" y2="10" />
    <line stroke-dasharray="5, 10"             x1="10" y1="30" x2="190" y2="30" />
    <line stroke-dasharray="10, 5"             x1="10" y1="50" x2="190" y2="50" />
    <line stroke-dasharray="5, 1"              x1="10" y1="70" x2="190" y2="70" />
    <line stroke-dasharray="1, 5"              x1="10" y1="90" x2="190" y2="90" />
    <line stroke-dasharray="0.9"               x1="10" y1="110" x2="190" y2="110" />
    <line stroke-dasharray="15, 10, 5"         x1="10" y1="130" x2="190" y2="130" />
    <line stroke-dasharray="15, 10, 5, 10"     x1="10" y1="150" x2="190" y2="150" />
    <line stroke-dasharray="15, 10, 5, 10, 15" x1="10" y1="170" x2="190" y2="170" />
    <line stroke-dasharray="5, 5, 1, 5"        x1="10" y1="190" x2="190" y2="190" />

<style><![CDATA[
line{
    stroke: black;
    stroke-width: 2;
}
]]></style>
</svg>

之前写了篇“纯CSS实现帅气的SVG路径描边动画效果”，就是stroke-dasharray的妙用。

这里也是类似原理。

理解了stroke-dasharray，我们的事情就简单了，我们只需要让间距永远不小于圆的周长，然后，虚线的长度 = 百分比值 * 圆的周长就可以了。

简单，超乎想象：

// 假设周长是1068, percent是百分比值
circle.setAttribute('stroke-dasharray', 1068 * percent + " 1069");

就OK了。

哦~~差点忘了。默认stroke-dasharray的起始位置在右侧，而不是上方，因此，偶们需要使用transform逆时针旋转90°, 这就是第二个circle元素上面transform="matrix(0,-1,1,0,0,440)"的由来。

更新于2016年11月24日
测试发现，iOS 手机上，貌似transform逆时针旋转90°只会改变图形外观，但是其坐标起始位置还是右侧。因此，更改起始坐标可能还需要通过外部容器旋转控制。

更新于2017年11月1日
感谢辉辉的反馈，iOS手机上起始坐标异常问题，可以通过添加如下CSS修正：

svg {
  -webkit-transform: rotate(-0.05deg);
  transform: rotate(-0.05deg);
}

三、结语

目前越来越多移动端图标展示需求，很多开源图表框架的问题在于，体积大，UI很难改变，无法满足设计需求。且一般移动端的展示都比较简单，此时，使用简单的SVG实现是性价比最高的方式。

所以，好好学学SVG，比追逐热点更受益。

本文为原创文章，会经常更新知识点以及修正一些错误，因此转载请保留原出处，方便溯源，避免陈旧错误知识的误导，同时有更好的阅读体验。
