Android自定义View:一个精致的打钩小动画

·  阅读 3715
Android自定义View:一个精致的打钩小动画

作者:陈岗不姓陈链接:http://www.jianshu.com/p/1b2cdba03d23著作权归作者所有。经作者授权转载,转载请注明出处。

1. 前言

最近在看轻芒杂志的时候,看到一个动画很带感很精致;

恰好这段时间也在看【HenCoder】的自定义view教程(里面写得非常非常详细,也有相应的习题等等),所以就趁热打铁,熟悉一下学习的知识。

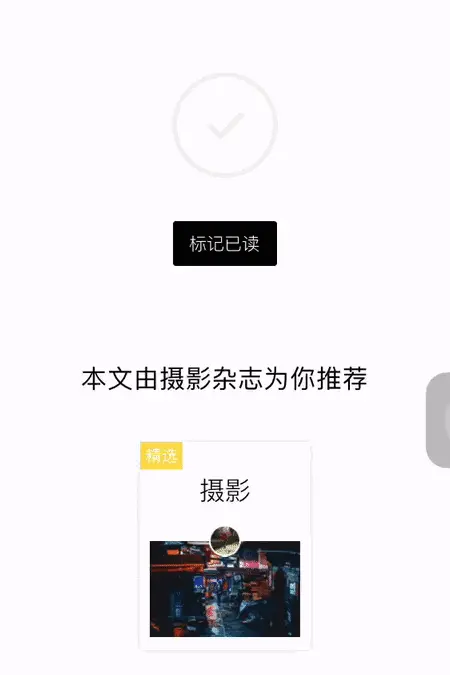

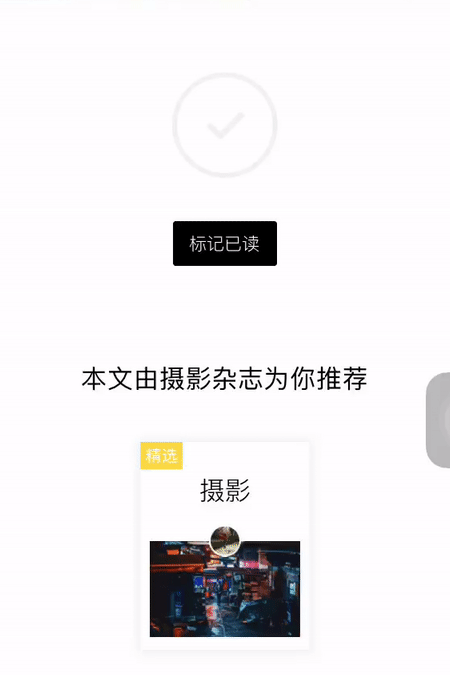

国际惯例,先上轻芒杂志标记已读的动画

看了后是不是感觉很精致,很带感?

那下面来看一下我自己模仿的效果

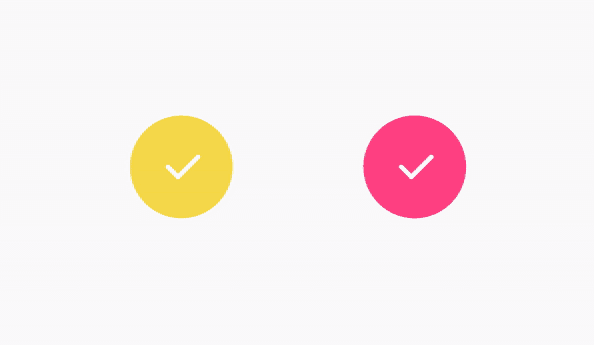

静态图

是不是模仿得有几分相似,哈哈~,下面来看一下我实现的思路吧

2. 分析

这个动画实现起来并不复杂,掌握几个基本的自定义view的方法即可。

实现的思路分为选中状态未选中状态

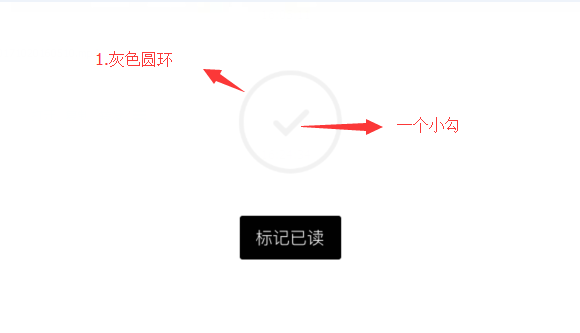

2.1 未选中的状态

未选中的状态很简单,需要绘制的有两个图形

  • 圆环

2.2 选中的状态

绘制选中的动画稍微复杂一点,主要包括

1. 绘制圆环进度条这个简单,直接使用drawArc()即可实现

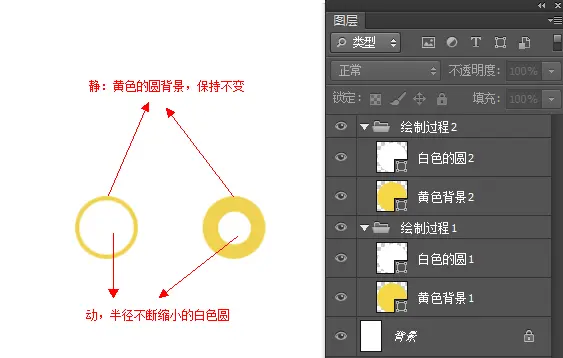

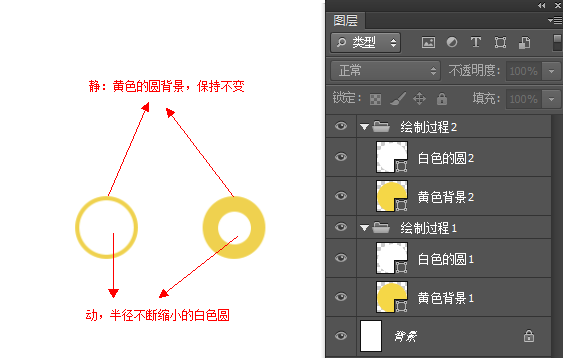

2 . 绘制向圆心收缩的动画这个一开始的时候想用drawArc()加上设置画笔的宽度strokeWidth来实现,不过改变的宽度是往外扩张的,所以这个想法果断放弃。 之后,我的想法是这样的,看下图

我就打算先绘制一个黄色的背景,然后在这个图层上面绘制一个白色的圆,半径不断的缩小,直至为0,这就反过来得到了一个向中心收缩的动画,这可以叫逆转思维吧,最近看的一本书里面说到有时候反过来思考也许会有不一样的效果。

3 . 显示勾出来关于这个√,我在网上搜了一波,也没有明确的指明怎么画法才是标准的,所以这里可以随意发挥,自己觉得好看就行。这里直接可以使用drawLine()可以一步搞定。

4 . 最后是圆环放大再回弹的效果放大回弹可以使用drawArc(),配合改变画笔的宽度来实现即可

3.具体实现

3.1 确定进度圆环和钩的位置

经过上面分析,无论是选中状态还是未选中状态,进度圆环和钩的位置是不变的,所以我们先来确定圆环的位置和钩的位置

@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {       super.onMeasure(widthMeasureSpec, heightMeasureSpec);
    ...       //设置圆圈的外切矩形,radius是圆的半径,centerX,centerY是控件中心的坐标
    mRectF.set(centerX - radius, centerY - radius, centerX + radius, centerY + radius);    //设置打钩的几个点坐标(具体坐标点的位置不用怎么理会,自己定一个就好,没有统一的标准)
    //画一个√,需要确定3个坐标点的位置
    //所以这里我先用一个float数组来记录3个坐标点的位置,
    //最后在onDraw()的时候使用canvas.drawLines(mPoints, mPaintTick)来画出来
    //其中这里mPoint[0]~mPoint[3]是确定第一条线"\"的两个坐标点位置
    //mPoint[4]~mPoint[7]是确定第二条线"/"的两个坐标点位置

    mPoints[0] = centerX - tickRadius + tickRadiusOffset;
    mPoints[1] = (float) centerY;
    mPoints[2] = centerX - tickRadius / 2 + tickRadiusOffset;
    mPoints[3] = centerY + tickRadius / 2;
    mPoints[4] = centerX - tickRadius / 2 + tickRadiusOffset;
    mPoints[5] = centerY + tickRadius / 2;
    mPoints[6] = centerX + tickRadius * 2 / 4 + tickRadiusOffset;
    mPoints[7] = centerY - tickRadius * 2 / 4;
}复制代码

3.2 定义变量,标记状态

既然分选中状态和未选中状态,那个绘制过程中,就必须判断当前究竟是绘制未选中的呢还是选中了的呢。

因此在这里,我定义了一个变量isChecked

   //是否被点亮   private boolean isChecked = false;   //暴露外部接口,改变绘制状态    public void setChecked(boolean checked) {       if (this.isChecked != checked) {
        isChecked = checked;
        reset();
    }
}复制代码

3.3 绘制未选中状态

绘制过程中那些画笔就不详细说了,一开始初始化画笔最后绘制的时候调用即可

@Overrideprotected void onDraw(Canvas canvas) {            super.onDraw(canvas);            if (!isChecked) {                 //绘制圆环,mRectF就是之前确定的外切矩形
        //因为是静态的,所以设置扫过的角度为360度
        canvas.drawArc(mRectF, 90, 360, false, mPaintRing);        //根据之前定好的钩的坐标位置,进行绘制
        canvas.drawLines(mPoints, mPaintTick);               return;
    }
}复制代码

3.4 绘制选中状态

选中状态是个动画,因此我们这里需要调用postInvalidate()不断进行重绘,直到动画执行完毕;另外,我这里用计数器的方式来控制绘制的进度。

3.4.1 绘制圆环进度条

绘制进度圆环这里,我们定义一个计数器ringCounter,峰值为360(也就是360度),每执行一次 onDraw()方法,我们对ringCounter进行自加,进而模拟进度。

最后记得调用postInvalidate()进行重绘

//计数器private int ringCounter = 0;@Overrideprotected void onDraw(Canvas canvas) {         super.onDraw(canvas);         if (!isChecked) {
        ...                return;
    }           //画圆弧进度,每次绘制都自加12个单位,也就是圆弧又扫过了12度
    //这里的12个单位先写死,后面我们可以做一个配置来实现自定义
    ringCounter += 12;        if (ringCounter >= 360) {
        ringCounter = 360;
    }
    canvas.drawArc(mRectF, 90, ringCounter, false, mPaintRing);
    ...       //强制重绘
    postInvalidate();
}复制代码

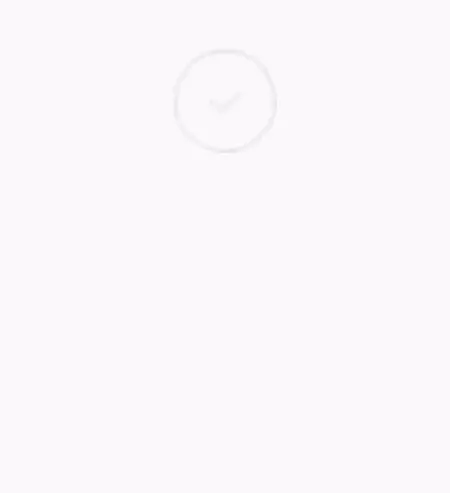

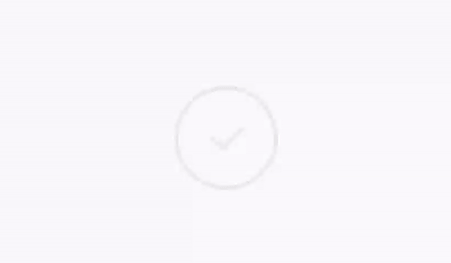

这一步后效果图如下

3.4.2 绘制向圆心收缩的动画

圆心收缩的动画在圆环进度达到100%的时候才进行,同理,也采用计数器circleCounter的方法来控制绘制的时间和速度

//计数器private int circleCounter = 0;@Overrideprotected void onDraw(Canvas canvas) {        super.onDraw(canvas);
    ...        //在圆环进度达到100%的时候才开始绘制
    if (ringCounter == 360) {                //先绘制背景的圆
        mPaintCircle.setColor(checkBaseColor);
        canvas.drawCircle(centerX, centerY, radius, mPaintCircle);                 //然后在背景圆的图层上,再绘制白色的圆(半径不断缩小)
        //半径不断缩小,背景就不断露出来,达到向中心收缩的效果
        mPaintCircle.setColor(checkTickColor);                //收缩的单位先试着设置为6,后面可以进行自己自定义
        circleCounter += 6;
        canvas.drawCircle(centerX, centerY, radius - circleCounter, mPaintCircle);
    }    //必须重绘
    postInvalidate();
}复制代码

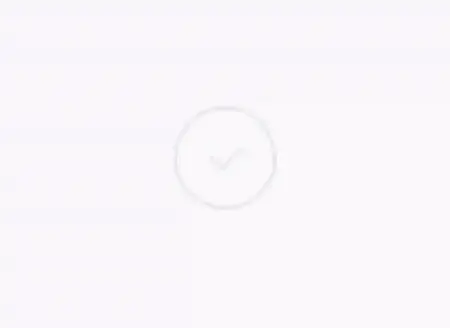

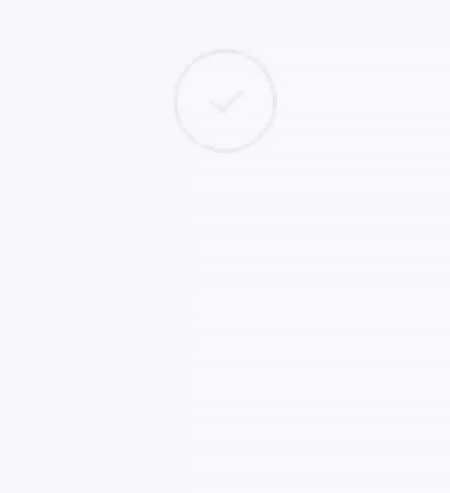

这一步后效果图如下

3.4.3 绘制钩

当白色的圆半径收缩到0后,就该绘制打钩了。

绘制打钩,这里问题不大,因为在onMeasure()中已经将钩的三个坐标点已经计算出来了,直接使用drawLine()即可画出来。

@Overrideprotected void onDraw(Canvas canvas) {        super.onDraw(canvas);
    ...
    canvas.drawCircle(centerX, centerY, radius - circleCounter, mPaintCircle);        //当白色的圆半径收缩到0后,
    //也就是计数器circleCounter大于背景圆的半径的时候,就该将钩√显示出来了
    //这里加40是为了加一个延迟时间,不那么仓促的将钩显示出来
    if (circleCounter >= radius + 40) {               //显示打钩(外加一个透明的渐变)
        alphaCount += 20;             if (alphaCount >= 255) alphaCount = 255;
        mPaintTick.setAlpha(alphaCount);              //最后就将之前在onMeasure中计算好的坐标传进去,绘制钩出来
        canvas.drawLines(mPoints, mPaintTick);
    }
    postInvalidate();
}复制代码

3.5 暴露外部接口

为了灵活的可以控制绘制的状态,我们可以暴露一个接口给外部设置是否选中

/**
 *  是否选中
 */public void setChecked(boolean checked) {       if (this.isChecked != checked) {
        isChecked = checked;
        reset();
    }
}/**
 *  重置,并重绘
 */private void reset() {    //画笔重置
    ...       //计数器重置
    ringCounter = 0;
    circleCounter = 0;
    scaleCounter = 45;
    alphaCount = 0;
    ...
    invalidate();
}复制代码

3.6 添加点击事件

控件到这里已经基本做好了,但还不是特别的完善。

想想checkbox,它不需要暴露外部接口也能通过点击控件来实现选中还是取消选中,所以接下来要实现的就是为控件添加点击事件

先定义一个接口OnCheckedChangeListener,实现监听此控件的监听事件

private OnCheckedChangeListener mOnCheckedChangeListener; public interface OnCheckedChangeListener {         void onCheckedChanged(TickView tickView, boolean isCheck);
}public void setOnCheckedChangeListener(OnCheckedChangeListener listener) {        this.mOnCheckedChangeListener = listener;
}复制代码

接下来,初始化控件的点击事件

/**
 * 在构造函数中初始化
 */public TickView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {       super(context, attrs, defStyleAttr);
    ...
    setUpEvent();
}/**
 * 初始化点击事件
 */private void setUpEvent() {            this.setOnClickListener(new OnClickListener() {                @Override
        public void onClick(View view) {
            isChecked = !isChecked;
            reset();                       if (mOnCheckedChangeListener != null) {                               //此处回调
                mOnCheckedChangeListener.onCheckedChanged((TickView) view, isChecked);
            }
        }
    });
}复制代码

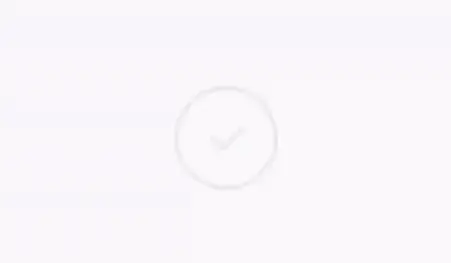

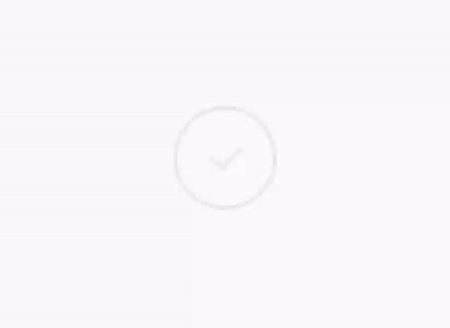

看看效果图

3.7 自定义配置项

<declare-styleable name="TickView">
    <!--没有选中的基调颜色-->
    <attr name="uncheck_base_color" format="color" />
    <!--选中后的基调颜色-->
    <attr name="check_base_color" format="color" />
    <!--选中后钩的颜色-->
    <attr name="check_tick_color" format="color" />
    <!--圆的半径-->
    <attr name="radius" format="dimension" />
    <!--动画执行的速度-->
    <attr name="rate">
        <enum name="slow" value="0"/>
        <enum name="normal" value="1"/>
        <enum name="fast" value="2"/>
    </attr>
</declare-styleable>复制代码

这里简单说一下动画执行速度的配置,这里我设置了3档速度,我用枚举定义了三个速度的配置项

enum TickRateEnum {    //低速
    SLOW(6, 4, 2),    //正常速度
    NORMAL(12, 6, 4),    //高速
    FAST(20, 14, 8);        public static final int RATE_MODE_SLOW = 0;        public static final int RATE_MODE_NORMAL = 1;        public static final int RATE_MODE_FAST = 2;    //圆环进度增加的单位
    private int ringCounterUnit;    //圆圈收缩的单位
    private int circleCounterUnit;    //圆圈最后放大收缩的单位
    private int scaleCounterUnit;        public static TickRateEnum getRateEnum(int rateMode) {
        TickRateEnum tickRateEnum;                switch (rateMode) {                           case RATE_MODE_SLOW:
                tickRateEnum = TickRateEnum.SLOW;                                 break;                           case RATE_MODE_NORMAL:
                tickRateEnum = TickRateEnum.NORMAL;                                break;                            case RATE_MODE_FAST:
                tickRateEnum = TickRateEnum.FAST;                                break;                            default:
                tickRateEnum = TickRateEnum.NORMAL;                                break;
        }             return tickRateEnum;
    }

    ...
}复制代码

获取xml的配置,获取对应的枚举,从而得到配好的动画速度的一些参数

/**
 * 构造函数
 */public TickView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);
    ...
    initAttrs(attrs);
}/**
 * 获取自定义配置
 */private void initAttrs(AttributeSet attrs) {
    TypedArray typedArray = mContext.obtainStyledAttributes(attrs, R.styleable.TickView);
    ...    //获取配置的动画速度
    int rateMode = typedArray.getInt(R.styleable.TickView_rate, TickRateEnum.RATE_MODE_NORMAL);
    mTickRateEnum = TickRateEnum.getRateEnum(rateMode);
    typedArray.recycle();
}复制代码

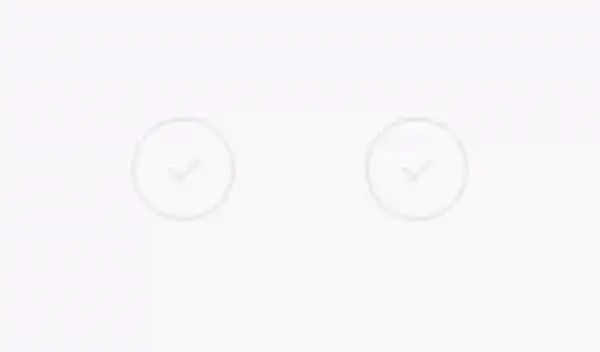

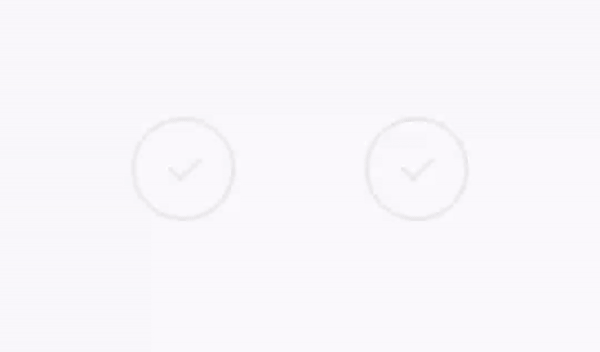

最终成果图

That ‘ s all~感谢大家阅读,最后再放一下项目的github地址

Github地址:TickView,一个精致的打钩小动画https://github.com/ChengangFeng/TickView
