本篇来自 付三君 的投稿，分享了Android开发之MVVM新姿势探索，希望能够给大家带来帮助。
付三君 的博客地址：
开始http://www.jianshu.com/u/85d54566e61d
网上有不少关于Android架构的讨论，如MVC， MVP，MVVM。本质上都是一种代码架构思想，并没有明显的孰优孰劣，关键看应用的场景以及实现的细节。或许你跟我一样，写过很多代码，也重构过很多次。项目代码往往起初是混沌状态，再渐至清晰明朗，又随着业务发展及程序员修仙等级的良莠不齐，再次进入隐忍状态。周而复始，bug不断，但也其乐无穷。
本没有架构，说的人多就有了。还记得最初写Android代码的时候，应该没有明确的架构概念。Android的四大组件已经基本规范我们的代码结构。Activity，Fragment负责UI显示和交互。以此为入口，引入一系列的工具类(xxUtil，xxHelper)，实体类（xxModel，xxBean，xxEntity）和一些第三方类库（Okhttp，EventBus，Glide，GreenDao..），再遵循基本的设计模式，一个项目雏形就出来了。再往后发展，定会发现UI层俨然成了一个大胖子，无从下手。不行，我们要重构，要手撕大胖子。于是乎，就开始不断地总结，抽象，分层级。期间估摸会遇到如下问题：
-
如何规范或约束每一层的职责
-
各层级的依赖关系，及如何通讯（调用）
-
如何适应Android生命周期相关的交互
为了解决上面的问题，各种Mxx架构就被总结并应用上了。近来有涉猎RxJava和Android官方推出新框架Android Architecture Components，发现将两者有机地结合起来，可以产生新的开发姿势。
MVVM概略不明白Android Architecture Components和 RxJava为何物的，最好先查阅相关资料，了解基本使用就行。来！上个谷歌官方架构图，本文将会围绕该图的实现进行探讨。

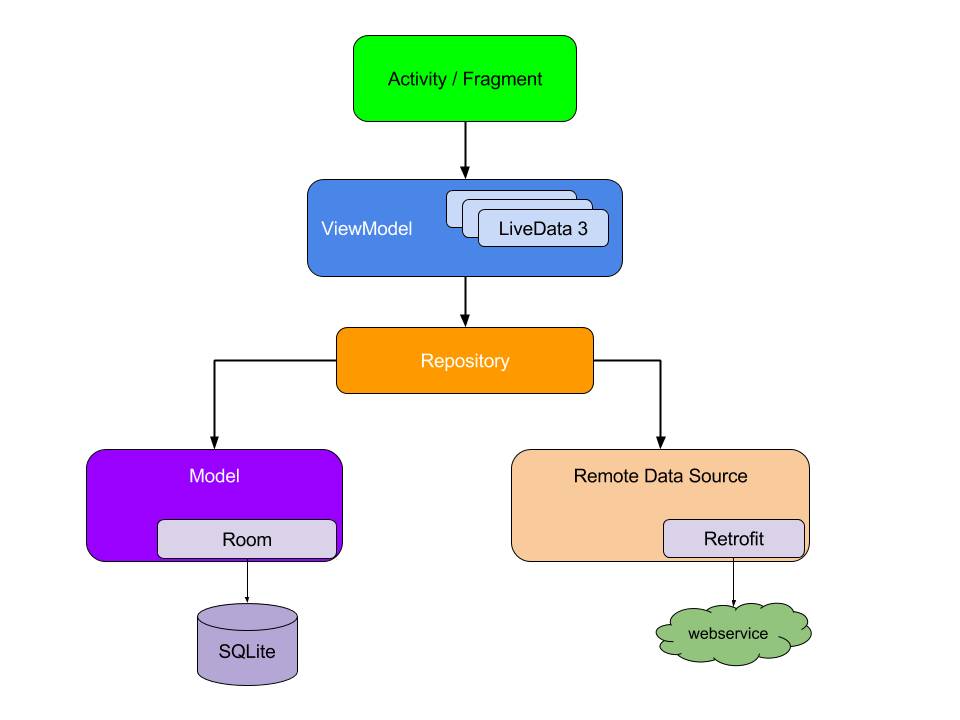

这是一张MVVM（Model-View-ViewModle）结构的架构图。简介一下各个模块：
View层
绿色框中的 Activity/Fragment，继承至 LifecycleActivity\LifecycleFragment，是UI控件的宿主。核心职责是：
-
更新UI控件显示，包括状态及数据，由ViewModel驱动
-
监听UI事件及其生命周期，驱动ViewModel
View层不直接处理任何业务逻辑及数据加工。尽量做到瘦身，代码逻辑简约，减轻UI线程负担。
ViewModel层
蓝色框的ViewModel。只做业务逻辑操作，不持有任何UI控件的引用。那数据的更新如何通知到View层，这就要仰仗LiveData，具体使用后面会提及。
Model层
橘黄色框的Repository及其下都是Model层。Model层就是数据层。数据来源有：
-
本地存储数据，如数据库，文件，SharedPreferences（本质也是文件）
-
内存的缓存或临时数据
-
通过各种网络协议获取的远程数据
Repository是数据仓库，整合各路来源的数据，再统一暴露给ViewModel层使用。官方新框架在这一层只提供给了一个新的SQLite数据库封装类库Room，这是可选的。换言之，Model层，官方只提供指导思想，并未有具体实现方案。那问题来了：
-
Model层如何与ViewModel通信
-
Repository 如何整合各路数据，进行业务处理

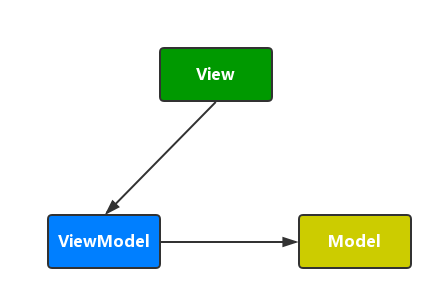

基本了解官方新架构组件后，再换个姿势看看各个层次的依赖。
等等，这依赖图跟平常看到的有点不一样啊。通常View与ViewMode是双向绑定的，即View的改动会反馈到ViewModel，反之亦然。官方提供的Data Binding类库，可实现该功能。但在看完使用说明后，蛋蛋有点隐隐作痛，有种当年做网站使用模板引擎的既视感。在xml布局文件添加过多逻辑，不知是一种退步还是进步。这里我们使用LiveData类实现单向绑定，对使用者相对友好。强调一点：上层只依赖临近的下层，下层不可调用上层
但是...但是新姿势在哪里？莫急，各位看客请继续往下look。
开启新姿势
ViewModel调用Model

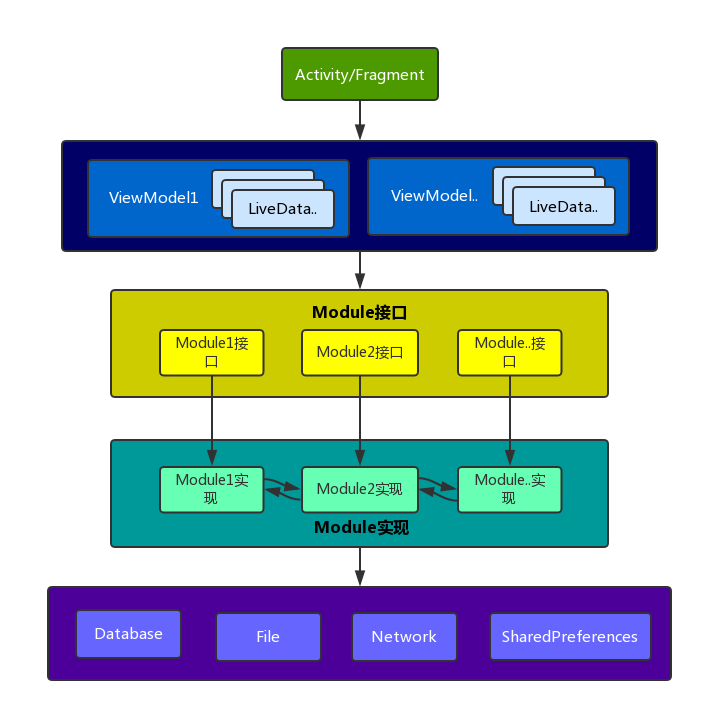

这张图Model层的实现细化了许多。Model是个容易混淆的词，可等同与JavaBean，Entity等实体类，亦可指广义上的数据层，本文改用Module代指后者。不同的业务模块归类到不同的Module类，如用户模块UserModule，直播模块LiveModule。那Mudule该如何封装方法给ViewModel调用？。地球人都知道UI线程不可做耗时操作。这样Module提供的方法分两种：非耗时和耗时。
-
非耗时
非耗时调用通常是直接内存操作的。如
public interface UserModule {
...
boolean isLogin();
...
}内存维持一个变量记录着当前的登录状态，isLogin
直接将该变量值返回就行。
耗时
耗时调用通常是与IO操作或复杂计算相关。如
public interface UserModule {
...
LoginResult login(String username, String password);
...
}登录操作通常需要服务端验证，获取用户信息，本地用户信息更新，发出登录状态变化通知等，显然不宜在UI线程执行，那只能交付子线程执行。
子线程干完活，需要告诉调用者：回调or事件通知？这里使用回调更适合，因为事件通知是一对多的关系，而回调是一对一。一对多就意味需要做很多附加操作去确保调用的上下文，避免请求与响应错乱。
另外，若页面准备退出，而此时子线程还在干活，则需要取消任务。综上所诉，关键代码大概是这样的：
// 用户模块相关方法定义 public interface UserModule {
...
// 获取登录状态，非耗时操作
boolean isLogin();
// 进行登录，耗时操作
ModuleCall<LoginResult> login(String username, String password);
...
}
// Module方法调用返回值 public class ModuleCall<T> {
...
public void cancel(){
...
}
public void enqueue(ModuleCallback<T> callback){
...
}
...
}
// Module方法调用的回调接口 public interface ModuleCallback<T> {
void onModuleCallback(ModuleResult<T> result);
}
// Module方法调用的结果封装 public class ModuleResult<T> {
public final Throwable error;
public final T data;
public ModuleResult(T data, Throwable error) {
this.data = data;
this.error = error;
}
}这里采用了与OkHttp、retrofit类似的调用封装方式。Module方法调用后返回ModuleCall对象，再利用该对象进行取消操作和异步调用（没有同步调用）。应该有看客注意到UserModule是个接口，那该如何使用呢？
Module的接口与实现
下面是UserModule更详细的代码
// UserModule的接口定义 @ProxyTarget(UserModuleImpl.class)
public interface UserModule extends BaseModule {
boolean isLogin();
ModuleCall<LoginResult> login(String username, String password);
}
// UserModule相应的实现类，注意，不是实现UserModule接口 public class UserModuleImpl extends BaseModuleImpl {
public boolean isLogin() {
return true;
}
public Observable<LoginResult> login(String username, String password) {
// 模拟实现
LoginResult result = new LoginResult();
return Observable.just(result);
}
public String getUserName() {
return "fusang";
}
}
@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
public @interface ProxyTarget {
Class<? extends BaseModuleImpl> value();
}
public class BaseModuleImpl {
// 获取其他模块实现类
protected <T extends BaseModuleImpl> T getModule(Class<T> moduleClass) {
...
}
}
public interface BaseModule {
}
// Module管理类 class ModuleManager {
// 获取指定module
public static <T extends BaseModule> T get(Class<T> moduleClass) {
...
}
// 获取指定的module实现类
static <T extends BaseModuleImpl> T getImpl(Class<T> moduleClass) {
...
}
}代码贴得略多了些，容我徐徐道来。首先，是否有点诧异UserModuleImpl居然没有实现接口UserModule。注意login方法的返回值类型，前者返回Observable<LoginResult>，而后者返回ModuleCall<LoginResult> ，但是方法签名是一样的。而isLogin方法又完全一样。这里有一些约定策略：
-
一个Module接口就有相应的一个Module实现类，两者非实现关系
-
Module实现类，可通过其基类BaseModuleImpl的getModule方法获取其他Module实现类的实例，即Module实现类之间可相互调用
-
Mudule接口定义的方法返回值若是ModuleCall<T>，则其关联的实现类必须有相同签名，返回值类型是Observable<T>，Flowable<T>，Single<T>，Maybe<T>之一的方法
-
Mudule接口定义的方法返回值若非ModuleCall<T>，则其关联的实现类必须有相同签名和返回值类型的方法
-
Module接口暴露给ViewModel调用，它代理了相应的实现类的方法
关于Observable，Flowable，Single，Maybe
它们都来至于鼎鼎大名的类库RxJava。RxJava非常强大，如同胶水，可方便的组织代码。上图中最底层的数据库、文件及网络操作也可采用RxJava来封装。这样各种业务逻辑都可方便串联起来，很带劲。Observable等也具有"UI线程回调"和”任务取消“功能，那为什么不直接将它们返回给ViewModel层，而非要转为ModuleCall<T>？两个原因：
-
接口统一，便于调用。Observable，Single，Flowable，Maybe的回调接口都是不一样的
-
简化代码，看ModuleCall的实现可知，不用每次手动设置observeOn(AndroidSchedulers.mainThread())(主线程回调)及处理冗长的回调。
public class ModuleCall<T> {
...
void setObservable(Object observable) {
mObservable = observable;
}
public void cancel() {
mCanceled = true;
if (mCancelHandle instanceof Disposable) {
((Disposable) mCancelHandle).dispose();
} else if (mCancelHandle instanceof Subscription) {
((Subscription) mCancelHandle).cancel();
}
}
public void enqueue(final ModuleCallback<T> callback) {
synchronized (this) {
if (mExecuted) {
throw new IllegalStateException("每个ModuleCall只能enqueue一次");
}
mExecuted = true;
}
if (mCanceled || mDone) {
return;
}
mModuleCallback = callback;
if (mObservable instanceof Observable) {
subscribeObservable((Observable<T>) mObservable);
} else if (mObservable instanceof Single) {
subscribeSingle((Single<T>) mObservable);
} else if (mObservable instanceof Flowable) {
subscribeFlowable((Flowable<T>) mObservable);
} else {
subscribeMaybe((Maybe<T>) mObservable);
}
}
private void subscribeObservable(Observable<T> observable) {
observable.subscribeOn(Schedulers.io()).observeOn(AndroidSchedulers.mainThread()).subscribe(new Observer<T>() {
@Override
public void onSubscribe(@NonNull Disposable d) {
mCancelHandle = d;
}
@Override
public void onNext(@NonNull T t) {
ModuleResult<T> result = new ModuleResult<>(t, null);
doCallback(result);
}
@Override
public void onError(@NonNull Throwable e) {
ModuleResult<T> result = new ModuleResult<>(null, e);
doCallback(result);
mDone = true;
}
@Override
public void onComplete() {
mDone = true;
}
});
}
private void subscribeSingle(Single<T> single) {
...
}
private void subscribeFlowable(Flowable<T> flowable) {
...
}
private void subscribeMaybe(Maybe<T> maybe) {
...
}
private void doCallback(ModuleResult<T> result) {
...
}
}Module接口关联其实现类
通过注解ProxyTarget将Module接口与其实现类关联起来
@ProxyTarget(UserModuleImpl.class)
public interface UserModule extends BaseModule {
boolean isLogin();
ModuleCall<LoginResult> login(String username, String password);
}UserModule是接口，UserModelImpl是其逻辑层面而非程序语言层面的实现，那ViewModel该如何调用呢？上代码：
class ModuleManager {
private static Map<Class<?>, BaseModule> mModuleCache = new ConcurrentHashMap<>();
private static Map<Class<?>, BaseModuleImpl> mModuleImplCache = new ConcurrentHashMap<>();
// 获取module接口的代理实例(单列)
public static <T extends BaseModule> T get(Class<T> moduleClass) {
BaseModule module = mModuleCache.get(moduleClass);
if (module != null) {
return (T) module;
}
synchronized (mModuleCache) {
try {
module = mModuleCache.get(moduleClass);
if (module == null) {
module = create(moduleClass);
mModuleCache.put(moduleClass, module);
}
return (T) module;
} catch (Throwable t) {
throw new RuntimeException("获取module失败 " + moduleClass.getName() + " " + t);
}
}
}
// 获取module实现类的实例（单例）
static <T extends BaseModuleImpl> T getImpl(Class<T> moduleClass) {
BaseModuleImpl module = mModuleImplCache.get(moduleClass);
if (module != null) {
return (T) module;
}
synchronized (mModuleImplCache) {
try {
module = mModuleImplCache.get(moduleClass);
if (module == null) {
module = moduleClass.newInstance();
mModuleImplCache.put(moduleClass, module);
}
return (T) module;
} catch (Throwable t) {
throw new RuntimeException("获取moduleImpl失败 " + moduleClass.getName() + " " + t);
}
}
}
// 生成Module接口的代理类
private static <T extends BaseModule> T create(Class<T> moduleClass) throws Exception {
ProxyTarget proxyTarget = moduleClass.getAnnotation(ProxyTarget.class);
Class<? extends BaseModuleImpl> targetClass = proxyTarget.value();
Method[] methods = moduleClass.getDeclaredMethods();
Method[] targetMethods = targetClass.getDeclaredMethods();
HashMap<Method, Method> methodMap = new HashMap<>();
// TODO 完善方法的映射
for (Method method : methods) {
for (Method targetMethod : targetMethods) {
if (methodEquals(method, targetMethod)) {
methodMap.put(method, targetMethod);
break;
}
}
}
Object targetObject = getImpl(targetClass);
return (T) Proxy.newProxyInstance(moduleClass.getClassLoader(), new Class[]{moduleClass}, new ModuleInvocationHandler(targetObject, methodMap));
}
// 代理处理方法
private static class ModuleInvocationHandler implements InvocationHandler {
private Object mTargetObject;
private Map<Method, Method> mMethodMap;
public ModuleInvocationHandler(Object targetObject, Map<Method, Method> methodMap) {
mTargetObject = targetObject;
mMethodMap = methodMap;
}
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
Object res = mMethodMap.get(method).invoke(mTargetObject, args);
if (ModuleCall.class.equals(method.getReturnType())) {
ModuleCall call = new ModuleCall();
call.setObservable((Observable) res);
return call;
} else {
return res;
}
}
}
// 判断签名是否一样
private static boolean methodEquals(Method method1, Method method2) {
...
}调用ModuleManager.get(UserModule.class)就可以获取UserModule的实例，该实例是使用动态代理技术生成的。通过ProxyTarget注解，建立Moduel接口和Module实现类的方法的映射。UserModule的实例根据这份映射表，将接口方法的调用转换为UserModuleImpl的实例的调用。
至此，已经基本理清Model层的内部逻辑以及ViewModel层调用Model层的方式。但是还有一个可大可小的问题？
还是关于调用取消
下面是LoginViewModel的基本实现，继承至官方新架构类库提供的ViewModel。当LoginViewModel所依附的Activity\Fragment被销毁时会自动回调其onCleared方法，并将相关的Module方法取消。老铁，没毛病。莫急，倘若有很多ModuleCall，那就要手动维持这些引用，并都要在onCleared进行取消操作。有时大意，忘了取消就可能产生内存泄漏。倘若能将关于一个ViewModel关联的所有ModuleCall自动收集起来，在回调方法onCleared进行统一取消，那该是多么美好的事情。
public class LoginlViewModel extends ViewModel {
public final MutableLiveData<ModuleResult<LoginResult>> loginResult = new MutableLiveData<>();
private ModuleCall<LoginResult> mLoginCall;
public void login(String username, String password) {
mLoginCall = ModuleManager.getModule(UserModule.class).login(username, password);
mLoginCall.enqueue(new ModuleCallback<LoginResult>() {
@Override
public void onModuleCallback(ModuleResult<LoginResult> result) {
loginResult.setValue(result);
}
});
}
public boolean isLogin() {
return getModule(UserModule.class).isLogin();
}
@Override
protected void onCleared() {
if (mLoginCall!=null) {
mLoginCall.cancel();
}
}
}解决方案还是动态代理技术。对 Module 接口二次代理，即不直接使用ModuleManager.getModule 返回的实例，而是再利用 Module 接口，生成一个新的实例。对该实例的调用都将映射对应的 ModuleManager.getModule 返回的实例的调用，并将返回的ModuleCall 收集起来，便于统一取消调用。抽象出两个基础类 BaseViewModel 和 BaseAndroidViewModel。
public class BaseViewModel extends ViewModel {
private ModuleDelegate mDelegate = new ModuleDelegate();
protected <T extends BaseModule> T getModule(Class<T> moduleClass) {
return mDelegate.getModule(moduleClass);
}
@Override
protected void onCleared() {
mDelegate.cancelAll();
super.onCleared();
}
}
public class BaseAndroidViewModel extends AndroidViewModel {
private ModuleDelegate mDelegate = new ModuleDelegate();
public BaseAndroidViewModel(Application application) {
super(application);
}
protected <T extends BaseModule> T getModule(Class<T> moduleClass) {
return mDelegate.getModule(moduleClass);
}
@Override
protected void onCleared() {
mDelegate.cancelAll();
super.onCleared();
}
}再看 ModuleDelegate 的实现
public class ModuleDelegate {
private static Map<Class<?>, BaseModule> mModuleCache = new ConcurrentHashMap<>();
private ModuleCalls mModuleCalls = new ModuleCalls();
public <T extends BaseModule> T getModule(Class<T> moduleClass) {
BaseModule module = mModuleCache.get(moduleClass);
if (module != null) {
return (T) module;
}
synchronized (mModuleCache) {
try {
module = mModuleCache.get(moduleClass);
if (module == null) {
InvocationHandler invocationHandler = new ModuleInvocationHandler(ModuleManager.get(moduleClass), mModuleCalls);
module = (T) Proxy.newProxyInstance(moduleClass.getClassLoader(), new Class[]{moduleClass}, invocationHandler);
mModuleCache.put(moduleClass, module);
}
return (T) module;
} catch (Throwable t) {
throw new RuntimeException("获取module代理 失败 " + moduleClass.getName() + " " + t);
}
}
}
public void cancelAll() {
mModuleCalls.cancel();
// 清理缓存的module
synchronized (mModuleCache) {
mModuleCache.clear();
}
}
private static class ModuleInvocationHandler implements InvocationHandler {
private Object mTarget;
private ModuleCalls mModuleCalls;
public ModuleInvocationHandler(Object target, ModuleCalls moduleCalls) {
mTarget = target;
mModuleCalls = moduleCalls;
}
@Override
public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
Object res = method.invoke(mTarget, args);
if (ModuleCall.class.equals(method.getReturnType())) { // 收集返回的moduleCall
mModuleCalls.add((ModuleCall) res);
}
return res;
}
}
private static class ModuleCalls {
private List<ModuleCall> mModuleCalls;
public void add(ModuleCall call) {
...
}
public void cancel() {
...
}
}
}这种方案有个明显的缺点：一个ViewModel调用了多少个Module，就将产生多少个Module实例，虽然ViewModel销毁后，这些实例也随之可被回收，还是有些性能代价。现在LoginViewModel可简化为：
public class LoginlViewModel extends BaseViewModel {
public final MutableLiveData<ModuleResult<LoginResult>> loginResult = new MutableLiveData<>();
public void login(String username, String password) {
ModuleCall<LoginResult> loginCall = getModule(UserModule.class).login(username, password);
loginCall.enqueue(new ModuleCallback<LoginResult>() {
@Override
public void onModuleCallback(ModuleResult<LoginResult> result) {
loginResult.setValue(result);
}
});
}
public boolean isLogin() {
return getModule(UserModule.class).isLogin();
}
}View与ViewModel交互
官方架构提供的LiveData可实现数据驱动UI，代码如下：
public class LoginActivity extends LifecycleActivity implements View.OnClickListener {
private LoginViewModel mLoginViewModel;
private Button mLoginBtn;
@Override
protected void onCreate(@Nullable Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.login_activity_layout);
// step0 获取相关的viewModel
mLoginViewModel = ViewModelProviders.of(this).get(LoginViewModel.class);
// step1 获取view
mLoginBtn = (Button) findViewById(R.id.loginBtn);
// step2 设置监听
mLoginBtn.setOnClickListener(this);
// step3 绑定数据
mLoginViewModel.loginResult.observe(this, mLoginObserver);
}
private Observer<ModuleResult<Boolean>> mLoginObserver = new Observer<ModuleResult<Boolean>>() {
@Override
public void onChanged(@Nullable ModuleResult<Boolean> result) {
Toast.makeText(getApplicationContext(), "data=" + result.data() + " e=" + result.throwable(), Toast.LENGTH_SHORT).show();
}
};
public void onClick(View view) {
switch (view.getId()) {
case R.id.loginBtn:
mLoginViewModel.login("fusang", "abc123456");
break;
}
}
}通过官方框架提供的ViewModelProviders.of(this).get(LoginViewModel.class)可获取到LoginViewModel。显然LoginActivity主要做两件事情：
-
监听事件，调用ViewModel的相关方法
-
绑定数据（LiveData），数据改变时，进行UI更新操作
再说两句
结合强大的RxJava和官方新架构类库，再加上对各个层级调用的约束（规范），可快速搭建一个健壮的常规App问题。这只是一个App的概貌，还有很多问题待探索：
-
多进程各个Module如何通讯
-
大型项目，并行开发，如何处理未实现的Module，实现快速编译
-
复杂的独立UI控件，其中包含一些复杂的业务逻辑处理，如播放器控件，该如何调用Module
-
事件通知（如EventBus）往往少不了，全局满天飞的事件该如何约束，使用不当，很容易造成各个层次混乱
结语
最后的最后，想看这个扩展类库源码的可以戳，地址如下：
https://github.com/linyongsheng/android-arch-mvvm
官方新架构类库还是alpha版，这个新姿势还未经过严格测试及生产环境验证，慎用。
欢迎长按下图 -> 识别图中二维码
或者 扫一扫 关注我的公众号
