0x00 前言
标准的 Bloom Filter 是一种比较简单的数据结构,只支持插入和查找两种操作。在所要表达的集合是静态集合的时候,标准 Bloom Filter 可以很好地工作,但是如果要表达的集合经常变动,标准 Bloom Filter 的弊端就显现出来了,因为它不支持删除操作。这就引出来了本文要谈的 Counting Bloom Filter,后文简写为 CBF。
0x01 原理
一、BF 为什么不支持删除
BF 为什么不能删除元素?我们可以举一个例子来说明。

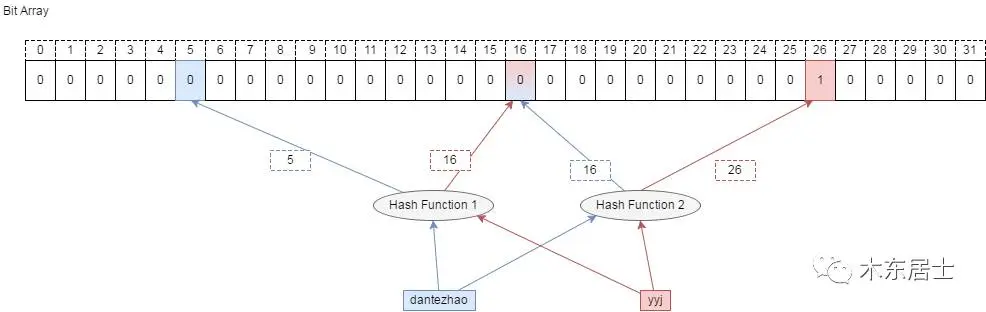

比如要删除集合中的成员 dantezhao,那么就会先用 k 个哈希函数对其计算,因为 dantezhao 已经是集合成员,那么在位数组的对应位置一定是 1,我们如要要删除这个成员 dantezhao,就需要把计算出来的所有位置上的 1 置为 0,即将 5 和 16 两位置为 0 即可。
问题来了!现在,先假设 yyj 本身是属于集合的元素,如果需要查询 yyj 是否在集合中,通过哈希函数计算后,我们会去判断第 16 和 第 26 位是否为 1, 这时候就得到了第 16 位为 0 的结果,即 yyj 不属于集合。 显然这里是误判的。
二、什么是 Counting Bloom Filter
Counting Bloom Filter 的出现,解决了上述问题,它将标准 Bloom Filter 位数组的每一位扩展为一个小的计数器(Counter),在插入元素时给对应的 k (k 为哈希函数个数)个 Counter 的值分别加 1,删除元素时给对应的 k 个 Counter 的值分别减 1。Counting Bloom Filter 通过多占用几倍的存储空间的代价, 给 Bloom Filter 增加了删除操作。基本原理是不是很简单?看下图就能明白它和 Bloom Filter 的区别在哪。
三、Counter 大小的选择
CBF 和 BF 的一个主要的不同就是 CBF 用一个 Counter 取代了 BF 中的一位,那么 Counter 到底取多大比较合适呢?这里就要考虑到空间利用率的问题了,从使用的角度来看,当然是越大越好,因为 Counter 越大就能表示越多的信息。但是越大的 Counter 就意味着更多的资源占用,而且在很多时候会造成极大的空间浪费。
因此,我们在选择 Counter 的时候,可以看 Counter 取值的范围多小就可以满足需求。
根据论文中描述,某一个 Counter 的值大于或等于 i 的概率可以通过如下公式描述,其中 n 为集合的大小,m 为 Counter 的数量,k 为 哈希函数的个数。
在之前的文章《Bloom Filter 的数学背景》中已经得出,k 的最佳取值为 k = m/n * ln2

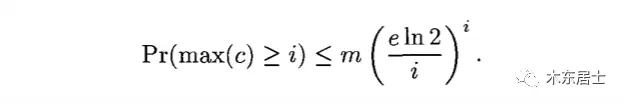

,将其带入公式后可得。
如果每个 Counter 分配 4 位,那么当 Counter 的值达到 16 时就会溢出。这个概率如下,这个值足够小,因此对于大多数应用程序来说,4位就足够了。
关于 CBF 中 Counter 大小的选择,主要参考这篇论文:《Summary Cache: A Scalable Wide-Area Web Cache Sharing Protocol》,在论文的第 6、7 两页专门对其做了一番阐述。这里不再推导细节,只给出一个大概的说明,感兴趣的童鞋可以参考原论文。
0x03 简单的实现

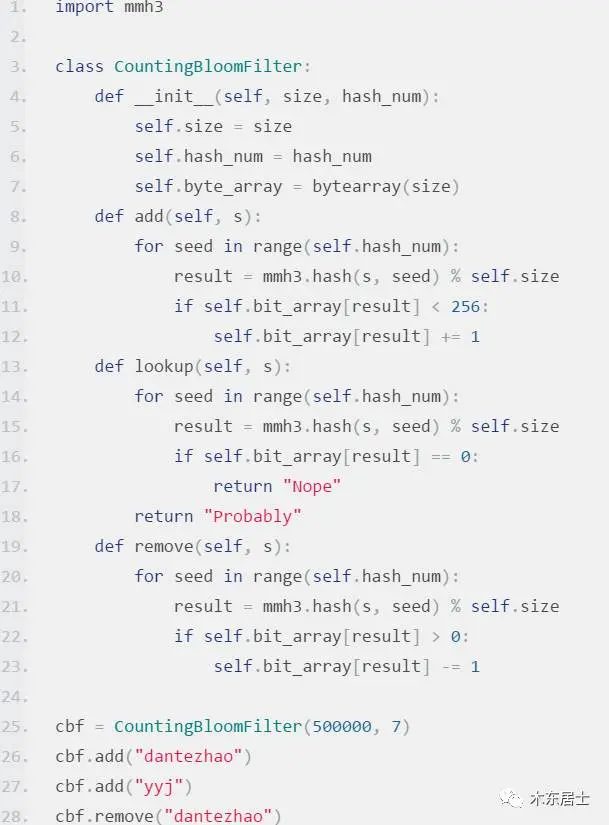

还是实现一个简单的程序来熟悉 CBF 的原理,这里和 BF 的区别有两个:
-
一个是我们没有用 bitarray 提供的位数组,而是使用了 bytearray 提供的一个 byte数组,因此每一个 Counter 的取值范围在 0~255。
-
另一个是多了一个 remove 方法来删除集合中的元素。
代码很简单,只是为了理解概念,实际中使用的库会有很大差别。
CBF 虽说解决了 BF 的不能删除元素的问题,但是自身仍有不少的缺陷有待完善,比如 Counter 的引入就会带来很大的资源浪费,CBF 的 FP 还有很大可以降低的空间, 因此在实际的使用场景中会有很多 CBF 的升级版。
比如 SBF(Spectral Bloom Filter)在 CBF 的基础上提出了元素出现频率查询的概念,将CBF的应用扩展到了 multi-set 的领域;dlCBF(d-Left Counting Bloom Filter)利用 d-left hashing 的方法存储 fingerprint,解决哈希表的负载平衡问题;ACBF(Accurate Counting Bloom Filter)通过 offset indexing 的方式将 Counter 数组划分成多个层级,来降低误判率。这些内容,有机会再分享。
