设计模式之Builder模式

Builder模式

1. 对外部隐藏内部实现细节
2. 分离部件和组装过程
3. 自由扩展部件和构造过程
4. 降低解耦，分工明确

适应场景

1. 相同的方法，不同的执行顺序，产生不同的事件结果
2. 多个部件和零件，都可以装配到一个对象中，但产生的运行结果又不相同时
3. 产品类非常复杂，或者产品类中的调用顺序不同产生不同的作用
4. 当初始化一个对象特别复杂，如参数多，且很多参数具有默认值时

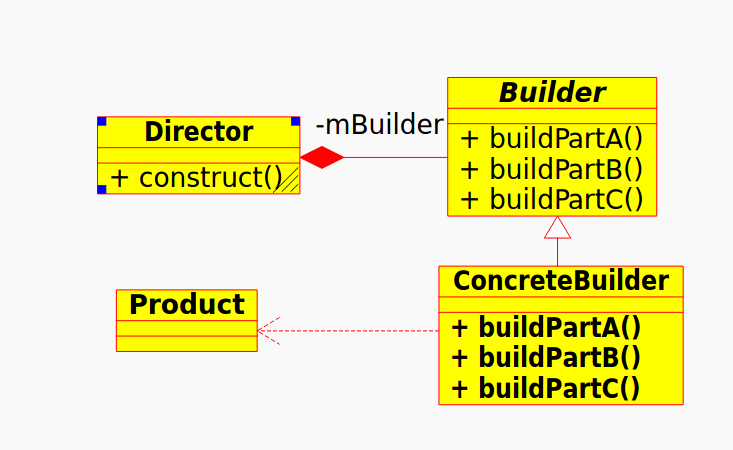

UML类图

说明：

1. 抽象类Builder由ConcreteBuilder子类来实现
2. Director类含有一个Builder的实例对象，通过construct方法指导Builder控制Product的流程
3. ConcreteBuilder实现具体的组装工作（new Product），组装流程由Director控制

代码实例实现

计算机的组装过程较为复杂，且组装过程也不是固定的，我们暂且将计算机的组装过程简化为构建主机，设置显示器，设置操作系统三个步骤，通过Director和具体的Builder来构建计算机对象

• 计算机抽象类，即Product角色

    public abstract class Computer {

    protected String mBoard;
    protected String mDisplay;
    protected String mOS;

        public Computer() {
        }

        //设置cpu
        public void setBoard(String board){
            mBoard = board;
        }

        //设置显示
        public void setDisplay(String display){
            mDisplay = display;
        }

        //设置操作系统
        public abstract void setOS();

        @Override
        public String toString() {
            return "Computer { " +
                    "mBoard='" + mBoard + '\'' +
                    ", mDisplay='" + mDisplay + '\'' +
                    ", mOS='" + mOS + '\'' +
                    '}';
        }
    }

• 具体的Computer类,即macboook

    public class Macbook extends Computer{

        public Macbook() {
        }

        @Override
        public void setOS() {
            mOS = "Mac OS X 10.10";
        }

    }

• 抽象Builder类,只提供抽象方法，也不提供组装方法，有Director实现组装

    public abstract class Builder {
        //设置主机
        public abstract void buildBoard(String board);

        //设置显示器
        public abstract void buildDisplay(String display);

        //设置操作系统
        public abstract void buildOS();

        //创建Computer
        public abstract Computer create();
    }

• MAcbookBuilder，具体的builder类

    public class MacbookBuilder extends Builder {

      //实例化，父类容器容纳子类对象
        private Computer mComputer = new Macbook();

        @Override
        public void buildBoard(String board) {
            mComputer.setBoard(board);
        }

        @Override
        public void buildDisplay(String display) {
            mComputer.setDisplay(display);
        }

        @Override
        public void buildOS() {
            mComputer.setOS();
        }

        @Override
        public Computer create() {
            return mComputer;
        }
    }

• Director类，负责构造Computer，通过传入builder对象，负责具体的组装工作

    public class Director {
        Builder mBuilder = null;

        public Director(Builder builder) {
            this.mBuilder = builder;
        }

        public void construct(String board, String display){
            mBuilder.buildBoard(board);
            mBuilder.buildDisplay(display);
            mBuilder.buildOS();
        }
    }

• 测试Main

    public class Main {

        public static void main(String[] args) {

        //Director，通过传入builder对象，可实现builder的自动组装任务
        Director pcDirector = new Director(macbookBuilder);

        //封装构建过程，传入具体的零件信息：4核CPU，内存2GB，MAC操作系统
        pcDirector.construct("英特尔主板 酷睿I7CPU", "Retina 显示器");

            //构建计算机，输出相关信息
            System.out.println("Computer Info : " + macbookBuilder.create().toString());

        }
    }

• 运行结果

    Computer Info : Computer { mBoard='英特尔主板 酷睿I7CPU', mDisplay='Retina 显示器', mOS='Mac OS X 10.10'}

总结

1. 抽象出数据原型Computer，其内包含基本的数据组成
2. 具体的数据原型MacBook，通过继承Computer而来
3. Builder类实现具体的装配工作，其内部必须要有数据原型对象（原料）用来装配，但是具体装配的前后顺序不是自己能控制的，只是拥有装配的能力
4. Director指挥Builder实现具体的装配工作，其内部封装了构建复杂的产品对象过程，对外部隐藏构建的细节，控制装配的流程
5. Builde的派生类Macbookbuilder，用于构建具体的装配对象Macbook（Computer的派生类类）
6. Director通过指挥Builder，一起将一个复杂的对象构建和表示过程分离，使同样的构建过程可以创建不同的对象

优点

• 良好的封装性，使用建造者模式可以使客户端不必要知道产品内部组成的细节
• 建造者独立，容易扩展

缺点

• 会产生多余的Builder对象以及Director对象，消耗内存

深度拓展

Android源码分析之Builder模式

参考文献：Android源码设计模式解析与实战
