看 CFRunLoop源码深入理解 RunLoop

Runloop是 iOS 中的基础概念，这篇文章将通过CFRunLoop源码来看RunLoop的概念及底层原理。最后看一下苹果利用RunLoop实现的一些如AutoreleasePool、事件响应、屏幕刷新等功能。

RunLoop概念

苹果对run loop 的解释：

A run loop is an event processing loop that you use to schedule work and coordinate the receipt of incoming events. The purpose of a run loop is to keep your thread busy when there is work to do and put your thread to sleep when there is none.

RunLoop 实际上是一个对象，这个对象管理了其需要处理的事件和消息，并提供了一个入口函数来执行上面 Event Loop 的逻辑。线程执行了这个函数后，函数会一直处于 “接受消息->等待->处理” 的循环中，直到这个循环结束（比如传入 quit 的消息）。
CFRunLoopRef 是在 CoreFoundation 框架内的，它提供了纯 C 函数的 API，所有这些 API 都是线程安全的。CFRunLoopRef代码是开源的，opensource.apple.com/tarballs/CF…可以下载最新的源码。
NSRunLoop 是基于 CFRunLoopRef 的封装，提供了面向对象的 API，但是这些 API 不是线程安全的。

RunLoop与线程的关系

获取 main thread 的方法： pthread_main_thread_np() 或 [NSThread mainThread]，获取当前线程的方法：pthread_self() 或 [NSThread currentThread] 。
通过这两个方法CFRunLoopGetMain() 和 CFRunLoopGetCurrent()来获取RunLoop：

CFRunLoopRef CFRunLoopGetMain(void) {
    CHECK_FOR_FORK();
    static CFRunLoopRef __main = NULL; // no retain needed
    if (!__main) __main = _CFRunLoopGet0(pthread_main_thread_np()); // no CAS needed
    return __main;
}

CFRunLoopRef CFRunLoopGetCurrent(void) {
    CHECK_FOR_FORK();
    CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
    if (rl) return rl;
    return _CFRunLoopGet0(pthread_self());
}

// should only be called by Foundation
// t==0 is a synonym for "main thread" that always works
CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
    if (pthread_equal(t, kNilPthreadT)) {
    t = pthread_main_thread_np();
    }
    __CFLock(&loopsLock);
    if (!__CFRunLoops) {
        __CFUnlock(&loopsLock);
    CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
    CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());
    CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);
    if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
        CFRelease(dict);
    }
    CFRelease(mainLoop);
        __CFLock(&loopsLock);
    }
    CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
    __CFUnlock(&loopsLock);
    if (!loop) {
    CFRunLoopRef newLoop = __CFRunLoopCreate(t);
        __CFLock(&loopsLock);
    loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
    if (!loop) {
        CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
        loop = newLoop;
    }
        // don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
        __CFUnlock(&loopsLock);
    CFRelease(newLoop);
    }
    if (pthread_equal(t, pthread_self())) {
        _CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
        if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
            _CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
        }
    }
    return loop;
}

从上面的代码可以看出，获取RunLoop时需要传pthread_t t作为参数，线程和 RunLoop 之间是一一对应的，其关系是保存在一个全局的 Dictionary 里。线程刚创建时并没有 RunLoop，如果你不主动获取，那它一直都不会有。RunLoop 的创建是发生在第一次获取时，RunLoop 的销毁是发生在线程结束时。你只能在一个线程的内部获取其 RunLoop（主线程除外）。

RunLoop Modes

Mode	Name	Description
Default	NSDefaultRunLoopMode kCFRunLoopDefaultMode	用的最多的模式，大多数情况下应该使用该模式开始 RunLoop并配置 input source
Connection	NSConnectionReplyMode	Cocoa用这个模式结合 NSConnection 对象监测回应，你应该很少用这个模式
Modal	NSModalPanelRunLoopMode	Cocoa用此模式来标识用于模态面板的事件
Event tracking	NSEventTrackingRunLoopMode	Cocoa使用此模式在鼠标拖动loop和其它用户界面跟踪 loop期间限制传入事件
Common modes	NSRunLoopCommonModes kCFRunLoopCommonModes	这是一组可配置的常用模式。将输入源与些模式相关联会与组中的每个模式相关联。默认情况下此集包括Default、Modal和Event tracking。Core Foundation只包括默认模式，你可以自己把自定义mode用CFRunLoopAddCommonMode函数加入到集合中.

CFRunLoopMode的结构：

struct __CFRunLoopMode {
    CFStringRef _name;            // Mode Name, 例如 @"kCFRunLoopDefaultMode"
    CFMutableSetRef _sources0;    // Set
    CFMutableSetRef _sources1;    // Set
    CFMutableArrayRef _observers; // Array
    CFMutableArrayRef _timers;    // Array
    ...
};

CFRunLoop的结构:

struct __CFRunLoop {
    CFMutableSetRef _commonModes;     // Set
    CFMutableSetRef _commonModeItems; // Set<Source/Observer/Timer>
    CFRunLoopModeRef _currentMode;    // Current Runloop Mode
    CFMutableSetRef _modes;           // Set
    ...
};

只能通过mode name来操作内部的 mode，当传入一个新的 mode name 但RunLoop 内部没有对应mode时，RunLoop会自动帮你创建对应的CFRunLoopModeRef。对于一个 RunLoop 来说，其内部的 mode 只能增加不能删除。
在主线程一般在kCFRunLoopDefaultMode下，当ScrollView滑动时，会进入NSEventTrackingRunLoopMode，如果有一个 timer 加入到了 defaultMode 下，那么在滑动时 timer 就会失效，要想在滑动时也能用 timer，可以将 timer 分别加入到这两个 mode，还有一种方式，就是加入到kCFRunLoopCommonModes组中，组中包含的三种 mode 都会同步加入此 timer。

RunLoop 对外的接口

在 CoreFoundation 里面关于 RunLoop 有5个类:
– CFRunLoopRef
– CFRunLoopModeRef
– CFRunLoopSourceRef
– CFRunLoopTimerRef
– CFRunLoopObserverRef

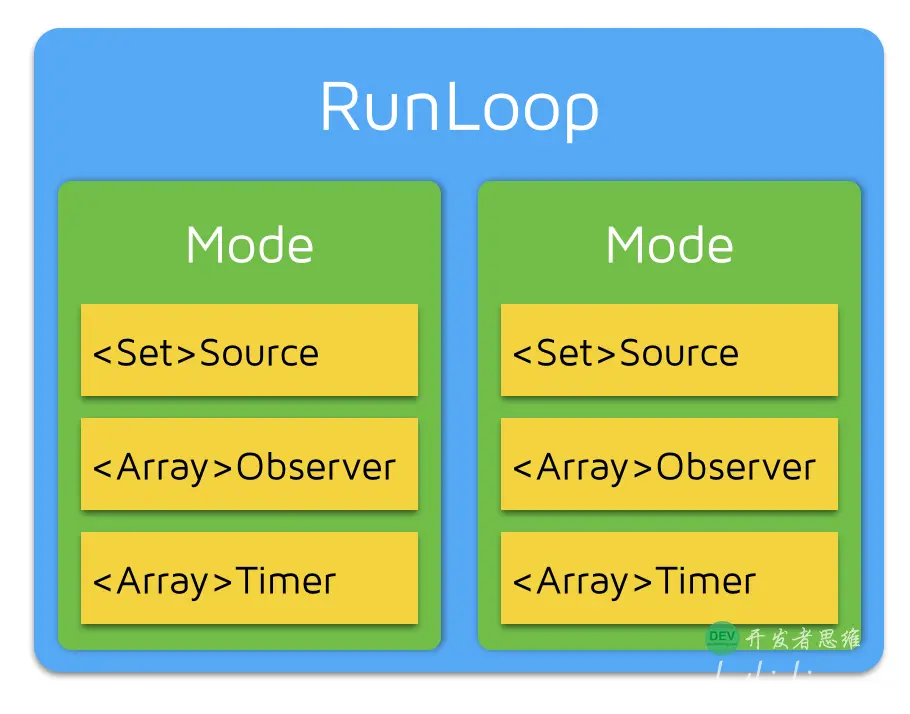

CFRunLoopModeRef 类并没有对外暴露，通过 CFRunLoopRef 的接口进行了封装。他们的关系如下:

一个 RunLoop 包含若干个 Mode，每个 Mode 又包含若干个 Source/Timer/Observer。每次调用 RunLoop 的主函数时，只能指定其中一个 Mode，这个Mode被称作 CurrentMode。如果需要切换 Mode，只能退出 Loop，再重新指定一个 Mode 进入。这样做主要是为了分隔开不同组的 Source/Timer/Observer，让其互不影响.
一个 RunLoop 包含若干个 Mode，每个 Mode 又包含若干个 Source/Timer/Observer。每次调用 RunLoop 的主函数时，只能指定其中一个 Mode，这个Mode被称作 CurrentMode。如果需要切换 Mode，只能退出 Loop，再重新指定一个 Mode 进入。这样做主要是为了分隔开不同组的 Source/Timer/Observer，让其互不影响。

CFRunLoopSourceRef 是事件产生的地方。Source有两个版本：Source0 和 Source1。
– Source0 只包含了一个回调（函数指针），它并不能主动触发事件。使用时，你需要先调用 CFRunLoopSourceSignal(source)，将这个 Source 标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop) 来唤醒 RunLoop，让其处理这个事件。
– Source1 包含了一个 mach_port 和一个回调（函数指针），被用于通过内核和其他线程相互发送消息。这种 Source 能主动唤醒 RunLoop 的线程，其原理在下面会讲到。

CFRunLoopTimerRef 是基于时间的触发器，它和 NSTimer 是toll-free bridged 的，可以混用。其包含一个时间长度和一个回调（函数指针）。当其加入到 RunLoop 时，RunLoop会注册对应的时间点，当时间点到时，RunLoop会被唤醒以执行那个回调。

CFRunLoopObserverRef 是观察者，每个 Observer 都包含了一个回调（函数指针），当 RunLoop 的状态发生变化时，观察者就能通过回调接受到这个变化。可以观测的时间点有以下几个:

typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
    kCFRunLoopEntry         = (1UL << 0), // 即将进入Loop
    kCFRunLoopBeforeTimers  = (1UL << 1), // 即将处理 Timer
    kCFRunLoopBeforeSources = (1UL << 2), // 即将处理 Source
    kCFRunLoopBeforeWaiting = (1UL << 5), // 即将进入休眠
    kCFRunLoopAfterWaiting  = (1UL << 6), // 刚从休眠中唤醒
    kCFRunLoopExit          = (1UL << 7), // 即将退出Loop
    kCFRunLoopAllActivities = 0x0FFFFFFFU
};

上面的 Source/Timer/Observer 被统称为 mode item，一个 item 可以被同时加入多个 mode。但一个 item 被重复加入同一个 mode 时是不会有效果的。如果一个 mode 中一个 item 都没有，则 RunLoop 会直接退出，不进入循环。

RunLoop内部逻辑

一个RunLoop从两个类型的源来接收事件：input sources 传递异步的事件，一般是从另外一个线程或者其它应用过来的消息；timer sources传送同步的事件，在特定的时间点发生或者重复执行。当事件到来时，两个类型的源用Application特定的 handle routine 去处理事件。

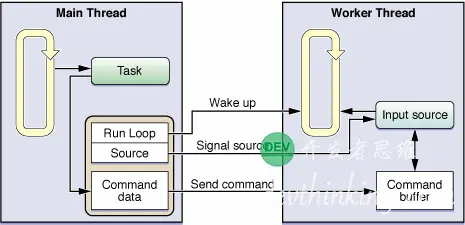

RunLoop的结构及源：

input sources 传递异步事件到对应的 handlers 并且触发runUntilDate:方法（被线程相关的 NSRunLoop对象调用）让 runLoop 退出。Timer Sources给 handler routines 传递事件但不会导致 runloop 退出。
代码：

/// 用DefaultMode启动
void CFRunLoopRun(void) {   /* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

/// 用指定的Mode启动，允许设置RunLoop超时时间
SInt32 CFRunLoopRunInMode(CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
    CHECK_FOR_FORK();
    return CFRunLoopRunSpecific(CFRunLoopGetCurrent(), modeName, seconds, returnAfterSourceHandled);
}

/// RunLoop的实现
SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);

    /// 如果currentMode为空或者mode里没有source/timer/observer, 直接返回。
    if (NULL == currentMode || __CFRunLoopModeIsEmpty(rl, currentMode, rl->_currentMode)) {
    Boolean did = false;
    if (currentMode) __CFRunLoopModeUnlock(currentMode);
    __CFRunLoopUnlock(rl);
    return did ? kCFRunLoopRunHandledSource : kCFRunLoopRunFinished;
    }
    volatile _per_run_data *previousPerRun = __CFRunLoopPushPerRunData(rl);
    CFRunLoopModeRef previousMode = rl->_currentMode;
    rl->_currentMode = currentMode;
    int32_t result = kCFRunLoopRunFinished;
    if (currentMode->_observerMask & kCFRunLoopEntry ) __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
        /// 循环调用__CFRunLoopRun
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
    if (currentMode->_observerMask & kCFRunLoopExit ) __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

        __CFRunLoopModeUnlock(currentMode);
        __CFRunLoopPopPerRunData(rl, previousPerRun);
    rl->_currentMode = previousMode;
    __CFRunLoopUnlock(rl);
    return result;
}

在__CFRunLoopDoObservers里面通过__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__回调出去；实际上 RunLoop 里面一直在循环调用自己，当调用CFRunLoopRun()时，线程就会一直停留在这个循环里，直到__CFRunLoopIsDeallocating(rl)超时或者被手动停止，函数直接 return，不会再调用自己。

AutoreleasePool

App启动后，苹果在主线程 RunLoop 里注册了两个 Observer，其回调都是 _wrapRunLoopWithAutoreleasePoolHandler()。

第一个 Observer 监视的事件是 Entry(即将进入Loop)，其回调内会调用 _objc_autoreleasePoolPush() 创建自动释放池。其 order 是-2147483647，优先级最高，保证创建释放池发生在其他所有回调之前。

第二个 Observer 监视了两个事件： BeforeWaiting(准备进入休眠) 时调用_objc_autoreleasePoolPop() 和 _objc_autoreleasePoolPush() 释放旧的池并创建新池；Exit(即将退出Loop) 时调用 _objc_autoreleasePoolPop() 来释放自动释放池。这个 Observer 的 order 是 2147483647，优先级最低，保证其释放池子发生在其他所有回调之后。

在主线程执行的代码，通常是写在诸如事件回调、Timer回调内的。这些回调会被 RunLoop 创建好的 AutoreleasePool 环绕着，所以不会出现内存泄漏，开发者也不必显示创建 Pool 了。

事件响应

苹果注册了一个 Source1 (基于 mach port 的) 用来接收系统事件，其回调函数为 __IOHIDEventSystemClientQueueCallback()。

当一个硬件事件(触摸/锁屏/摇晃等)发生后，首先由 IOKit.framework 生成一个 IOHIDEvent 事件并由 SpringBoard 接收。这个过程的详细情况可以 参考这里。SpringBoard 只接收按键(锁屏/静音等)，触摸，加速，接近传感器等几种 Event，随后用 mach port 转发给需要的App进程。随后苹果注册的那个 Source1 就会触发回调，并调用 _UIApplicationHandleEventQueue() 进行应用内部的分发。

_UIApplicationHandleEventQueue() 会把 IOHIDEvent 处理并包装成 UIEvent 进行处理或分发，其中包括识别 UIGesture/处理屏幕旋转/发送给 UIWindow 等。通常事件比如 UIButton 点击、touchesBegin/Move/End/Cancel 事件都是在这个回调中完成的。

手势识别

当上面的 _UIApplicationHandleEventQueue() 识别了一个手势时，其首先会调用 Cancel 将当前的 touchesBegin/Move/End 系列回调打断。随后系统将对应的 UIGestureRecognizer 标记为待处理。

苹果注册了一个 Observer 监测 BeforeWaiting (Loop即将进入休眠) 事件，这个Observer的回调函数是 _UIGestureRecognizerUpdateObserver()，其内部会获取所有刚被标记为待处理的 GestureRecognizer，并执行GestureRecognizer的回调。当有 UIGestureRecognizer 的变化(创建/销毁/状态改变)时，这个回调都会进行相应处理。

界面刷新

当在操作 UI 时，比如改变了 Frame、更新了 UIView/CALayer 的层次时，或者手动调用了 UIView/CALayer 的 setNeedsLayout/setNeedsDisplay方法后，这个 UIView/CALayer 就被标记为待处理，并被提交到一个全局的容器去。

苹果注册了一个 Observer 监听 BeforeWaiting(即将进入休眠) 和 Exit (即将退出Loop) 事件，回调去执行一个很长的函数：
_ZN2CA11Transaction17observer_callbackEP19__CFRunLoopObservermPv()。这个函数里会遍历所有待处理的 UIView/CAlayer 以执行实际的绘制和调整，并更新 UI 界面。

这个函数内部的调用栈大概是这样的：

_ZN2CA11Transaction17observer_callbackEP19__CFRunLoopObservermPv()
    QuartzCore:CA::Transaction::observer_callback:
        CA::Transaction::commit();
            CA::Context::commit_transaction();
                CA::Layer::layout_and_display_if_needed();
                    CA::Layer::layout_if_needed();
                        [CALayer layoutSublayers];
                            [UIView layoutSubviews];
                    CA::Layer::display_if_needed();
                        [CALayer display];
                            [UIView drawRect];

Timer

NSTimer 其实就是 CFRunLoopTimerRef，他们之间是 toll-free bridged 的。一个 NSTimer 注册到 RunLoop 后，RunLoop 会为其重复的时间点注册好事件。例如 10:00, 10:10, 10:20 这几个时间点。RunLoop为了节省资源，并不会在非常准确的时间点回调这个Timer。Timer 有个属性叫做 Tolerance (宽容度)，标示了当时间点到后，容许有多少最大误差。

如果某个时间点被错过了，例如执行了一个很长的任务，则那个时间点的回调也会跳过去，不会延后执行。就比如等公交，如果 10:10 时我忙着玩手机错过了那个点的公交，那我只能等 10:20 这一趟了。

CADisplayLink 是一个和屏幕刷新率一致的定时器（但实际实现原理更复杂，和 NSTimer 并不一样，其内部实际是操作了一个 Source）。如果在两次屏幕刷新之间执行了一个长任务，那其中就会有一帧被跳过去（和 NSTimer 相似），造成界面卡顿的感觉。在快速滑动TableView时，即使一帧的卡顿也会让用户有所察觉。

当调用 NSObject 的 performSelecter:afterDelay: 后，实际上其内部会创建一个 Timer 并添加到当前线程的 RunLoop 中。所以如果当前线程没有 RunLoop，则这个方法会失效。

当调用 performSelector:onThread: 时，实际上其会创建一个 Timer 加到对应的线程去，同样的，如果对应线程没有 RunLoop 该方法也会失效。

GCD

当调用 dispatch_async(dispatch_get_main_queue(), block) 时，libDispatch 会向主线程的 RunLoop 发送消息，RunLoop会被唤醒，并从消息中取得这个 block，并在回调 CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE() 里执行这个 block。但这个逻辑仅限于 dispatch 到主线程，dispatch 到其他线程仍然是由 libDispatch 处理的。

网络请求

网络请求的几层，自底层至上层：

CFSocket
CFNetwork
NSURLConnection
NSURLSession

• CFSocket 是最底层的接口，只负责 socket 通信。
• CFNetwork 是基于 CFSocket 等接口的上层封装，ASIHttpRequest 工作于这一层。
• NSURLConnection 是基于 CFNetwork 的更高层的封装，提供面向对象的接口，AFNetworking2.0 工作于这一层。
• NSURLSession 是 iOS7 中新增的接口，表面上是和 NSURLConnection 并列的，但底层仍然用到了 NSURLConnection 的部分功能 (比如 com.apple.NSURLConnectionLoader 线程)，AFNetworking3.0 和 Alamofire 工作于这一层。
  以NSURLSession为例，网络传输时，NSURLSession 创建了2个线程，NSOperationQueue(QOS:DEFAULT)(serial), NSURLConnectionLoader.

NSURLConnectionLoader 这个线程内部会使用 RunLoop 来接收底层 socket 的事件，并通过之前添加的 Source0 通知到上层的 Delegate。NSURLConnectionLoader 中的 RunLoop 通过一些基于 mach port 的 Source 接收来自底层 CFSocket 的通知。当收到通知后，其会在合适的时机向 CFMultiplexerSource 等 Source0 发送通知，同时唤醒 Delegate 线程的 RunLoop 来让其处理这些通知。CFMultiplexerSource 会在 Delegate 线程的 RunLoop 对 Delegate 执行实际的回调。
