从业以来主要在做客户端，用到的数据库都是表结构比较简单的 SQLite，以我那还给老师一大半的 SQL 水平倒也能对付。现在偶尔需要到后台的 SQL Server 里追查一些数据问题，就显得有点捉襟见肘了，特别是各种 JOIN，有时候傻傻分不清楚，于是索性弄明白并做个记录。
前言
在各种问答社区里谈及 SQL 里的各种 JOIN 之间的区别时，最被广为引用的是 CodeProject 上 C.L. Moffatt 的文章 Visual Representation of SQL Joins，他确实讲得简单明了，使用文氏图来帮助理解，效果明显。本文将沿用他的讲解方式，稍有演绎，可以视为该文较为粗糙的中译版。
约定
下文将使用两个数据库表 Table_A 和 Table_B 来进行示例讲解，其结构与数据分别如下：
mysql> SELECT * FROM Table_A ORDER BY PK ASC;
+----+------------+
| PK | Value |
+----+------------+
| 1 | FOX |
| 2 | COP |
| 3 | TAXI |
| 4 | LINCION |
| 5 | ARIZONA |
| 6 | WASHINGTON |
| 7 | DELL |
| 10 | LUCENT |
+----+------------+
8 rows in set (0.00 sec)
mysql> SELECT * from Table_B ORDER BY PK ASC;
+----+-----------+
| PK | Value |
+----+-----------+
| 1 | TROT |
| 2 | CAR |
| 3 | CAB |
| 6 | MONUMENT |
| 7 | PC |
| 8 | MICROSOFT |
| 9 | APPLE |
| 11 | SCOTCH |
+----+-----------+
8 rows in set (0.00 sec)
常用的 JOIN
INNER JOIN
INNER JOIN 一般被译作内连接。内连接查询能将左表（表 A）和右表（表 B）中能关联起来的数据连接后返回。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
INNER JOIN Table_B B
ON A.PK = B.PK;
查询结果：
+------+------+------------+----------+
| A_PK | B_PK | A_Value | B_Value |
+------+------+------------+----------+
| 1 | 1 | FOX | TROT |
| 2 | 2 | COP | CAR |
| 3 | 3 | TAXI | CAB |
| 6 | 6 | WASHINGTON | MONUMENT |
| 7 | 7 | DELL | PC |
+------+------+------------+----------+
5 rows in set (0.00 sec)
注：其中 A 为 Table_A 的别名， B 为 Table_B 的别名，下同。
LEFT JOIN
LEFT JOIN 一般被译作左连接，也写作 LEFT OUTER JOIN。左连接查询会返回左表（表 A）中所有记录，不管右表（表 B）中有没有关联的数据。在右表中找到的关联数据列也会被一起返回。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
LEFT JOIN Table_B B
ON A.PK = B.PK;
查询结果：
+------+------+------------+----------+
| A_PK | B_PK | A_Value | B_Value |
+------+------+------------+----------+
| 1 | 1 | FOX | TROT |
| 2 | 2 | COP | CAR |
| 3 | 3 | TAXI | CAB |
| 4 | NULL | LINCION | NULL |
| 5 | NULL | ARIZONA | NULL |
| 6 | 6 | WASHINGTON | MONUMENT |
| 7 | 7 | DELL | PC |
| 10 | NULL | LUCENT | NULL |
+------+------+------------+----------+
8 rows in set (0.00 sec)
RIGHT JOIN
RIGHT JOIN 一般被译作右连接，也写作 RIGHT OUTER JOIN。右连接查询会返回右表（表 B）中所有记录，不管左表（表 A）中有没有关联的数据。在左表中找到的关联数据列也会被一起返回。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
RIGHT JOIN Table_B B
ON A.PK = B.PK;
查询结果：
+------+------+------------+-----------+
| A_PK | B_PK | A_Value | B_Value |
+------+------+------------+-----------+
| 1 | 1 | FOX | TROT |
| 2 | 2 | COP | CAR |
| 3 | 3 | TAXI | CAB |
| 6 | 6 | WASHINGTON | MONUMENT |
| 7 | 7 | DELL | PC |
| NULL | 8 | NULL | MICROSOFT |
| NULL | 9 | NULL | APPLE |
| NULL | 11 | NULL | SCOTCH |
+------+------+------------+-----------+
8 rows in set (0.00 sec)
FULL OUTER JOIN
FULL OUTER JOIN 一般被译作外连接、全连接，实际查询语句中可以写作 FULL OUTER JOIN 或 FULL JOIN。外连接查询能返回左右表里的所有记录，其中左右表里能关联起来的记录被连接后返回。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
FULL OUTER JOIN Table_B B
ON A.PK = B.PK;
查询结果：
ERROR 1064 (42000): You have an error in your SQL syntax; check the manual that corresponds to your MySQL server version for the right syntax to use near 'FULL OUTER JOIN Table_B B
ON A.PK = B.PK' at line 4
注：我当前示例使用的 MySQL 不支持 FULL OUTER JOIN。
应当返回的结果（使用 UNION 模拟）：
mysql> SELECT *
-> FROM Table_A
-> LEFT JOIN Table_B
-> ON Table_A.PK = Table_B.PK
-> UNION ALL
-> SELECT *
-> FROM Table_A
-> RIGHT JOIN Table_B
-> ON Table_A.PK = Table_B.PK
-> WHERE Table_A.PK IS NULL;
+------+------------+------+-----------+
| PK | Value | PK | Value |
+------+------------+------+-----------+
| 1 | FOX | 1 | TROT |
| 2 | COP | 2 | CAR |
| 3 | TAXI | 3 | CAB |
| 4 | LINCION | NULL | NULL |
| 5 | ARIZONA | NULL | NULL |
| 6 | WASHINGTON | 6 | MONUMENT |
| 7 | DELL | 7 | PC |
| 10 | LUCENT | NULL | NULL |
| NULL | NULL | 8 | MICROSOFT |
| NULL | NULL | 9 | APPLE |
| NULL | NULL | 11 | SCOTCH |
+------+------------+------+-----------+
11 rows in set (0.00 sec)
小结

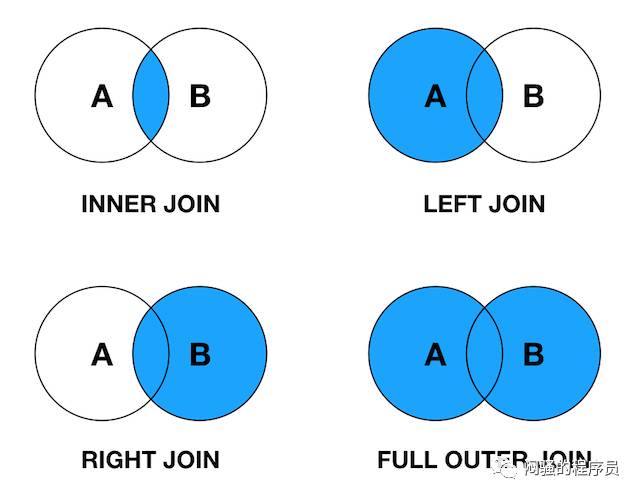

以上四种，就是 SQL 里常见 JOIN 的种类和概念了，看一下它们的合影：
有没有感觉少了些什么，学数学集合时完全不止这几种情况？确实如此，继续看。
延伸用法
LEFT JOIN EXCLUDING INNER JOIN
返回左表有但右表没有关联数据的记录集。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
LEFT JOIN Table_B B
ON A.PK = B.PK
WHERE B.PK IS NULL;
查询结果：
+------+------+---------+---------+
| A_PK | B_PK | A_Value | B_Value |
+------+------+---------+---------+
| 4 | NULL | LINCION | NULL |
| 5 | NULL | ARIZONA | NULL |
| 10 | NULL | LUCENT | NULL |
+------+------+---------+---------+
3 rows in set (0.00 sec)
RIGHT JOIN EXCLUDING INNER JOIN
返回右表有但左表没有关联数据的记录集。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
RIGHT JOIN Table_B B
ON A.PK = B.PK
WHERE A.PK IS NULL;
查询结果：
+------+------+---------+-----------+
| A_PK | B_PK | A_Value | B_Value |
+------+------+---------+-----------+
| NULL | 8 | NULL | MICROSOFT |
| NULL | 9 | NULL | APPLE |
| NULL | 11 | NULL | SCOTCH |
+------+------+---------+-----------+
3 rows in set (0.00 sec)
FULL OUTER JOIN EXCLUDING INNER JOIN
返回左表和右表里没有相互关联的记录集。
文氏图：
示例查询：
SELECT A.PK AS A_PK, B.PK AS B_PK,
A.Value AS A_Value, B.Value AS B_Value
FROM Table_A A
FULL OUTER JOIN Table_B B
ON A.PK = B.PK
WHERE A.PK IS NULL
OR B.PK IS NULL;
因为使用到了 FULL OUTER JOIN，MySQL 在执行该查询时再次报错。
ERROR 1064 (42000): You have an error in your SQL syntax; check the manual that corresponds to your MySQL server version for the right syntax to use near 'FULL OUTER JOIN Table_B B
ON A.PK = B.PK
WHERE A.PK IS NULL
OR B.PK IS NULL' at line 4
应当返回的结果（用 UNION 模拟）：
mysql> SELECT *
-> FROM Table_A
-> LEFT JOIN Table_B
-> ON Table_A.PK = Table_B.PK
-> WHERE Table_B.PK IS NULL
-> UNION ALL
-> SELECT *
-> FROM Table_A
-> RIGHT JOIN Table_B
-> ON Table_A.PK = Table_B.PK
-> WHERE Table_A.PK IS NULL;
+------+---------+------+-----------+
| PK | Value | PK | Value |
+------+---------+------+-----------+
| 4 | LINCION | NULL | NULL |
| 5 | ARIZONA | NULL | NULL |
| 10 | LUCENT | NULL | NULL |
| NULL | NULL | 8 | MICROSOFT |
| NULL | NULL | 9 | APPLE |
| NULL | NULL | 11 | SCOTCH |
+------+---------+------+-----------+
6 rows in set (0.00 sec)
总结

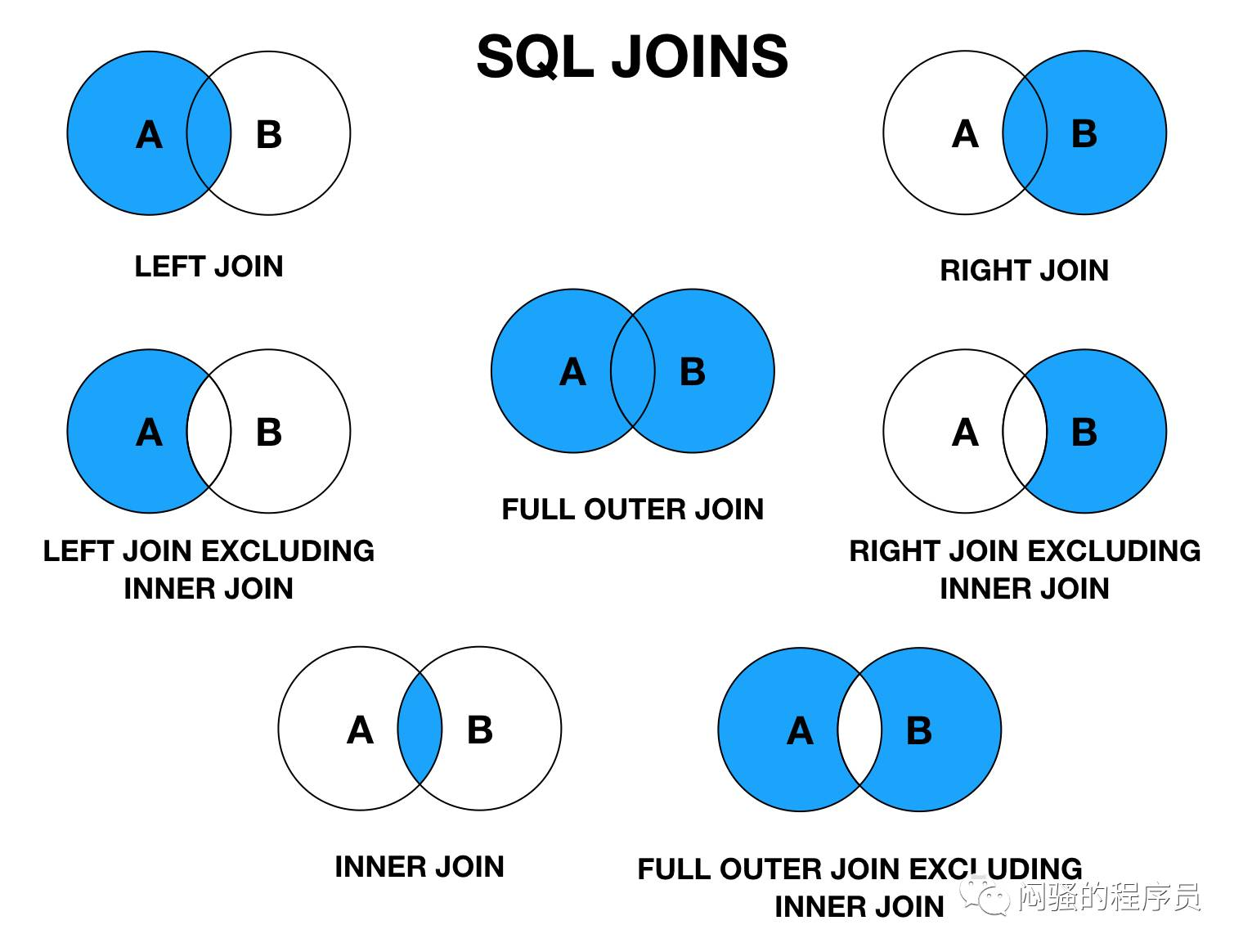

以上七种用法基本上可以覆盖各种 JOIN 查询了。七种用法的全家福：
看着它们，我仿佛回到了当年学数学，求交集并集的时代……

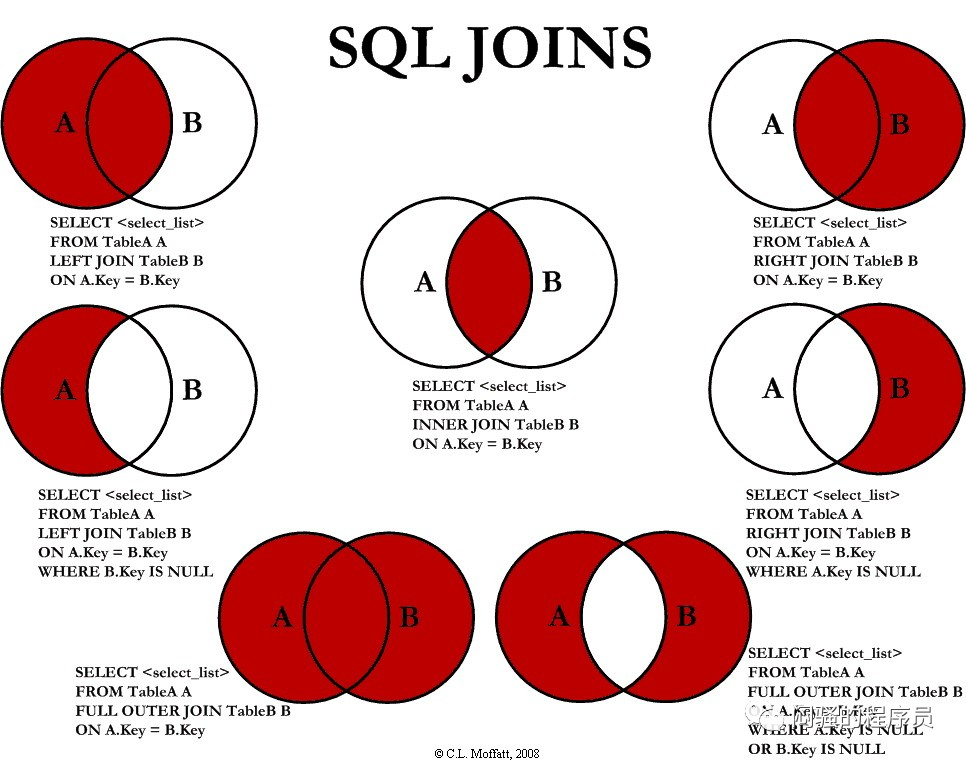

顺带张贴一下 C.L. Moffatt 带 SQL 语句的图片，配合学习，风味更佳：
补充说明
-
文中的图使用 Keynote 绘制；
-
个人的体会是 SQL 里的 JOIN 查询与数学里的求交集、并集等很像；
-
SQLite 不支持 RIGHT JOIN 和 FULL OUTER JOIN，可以使用 LEFT JOIN 和 UNION 来达到相同的效果；
-
MySQL 不支持 FULL OUTER JOIN，可以使用 LEFT JOIN 和 UNION 来达到相同的效果；
-
还有更多的 JOIN 用法，比如 CROSS JOIN（迪卡尔集）、SELF JOIN，目前我还未在实际应用中遇到过，且不太好用图来表示，所以并未在本文中进行讲解。如果需要，可以参考 SQL JOINS Slide Presentation 学习。
