基于 SurfaceView 的直播点亮心形效果基于 SurfaceView 的直播点亮心形效果

本文来自zyyoona7，zyyoona7的blog链接为：http://www.jianshu.com/p/6d2cc30e4687。本文主要是直播界面中点赞效果，当然也可以用OpenGL去做。

zyyonna7简介：本人是一名Android开发者，从大学开始接触Android，现在工作刚好满两年。在这两年中自己觉得成长了很多很多，过去的两年中做了很多公司项目，每个项目中都充当比较重要的角色。坚持用blog在不断提升自己。

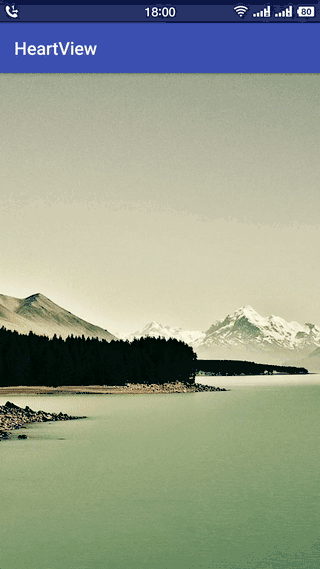

先来展示下效果图：

大家看到效果应该都不陌生，网上已经有很多相同的效果，但是网上大多是通过动画来实现，而我这个是通过自定义 SurfaceView 来实现。这个想法主要来自于反编译映客 App，虽然看不到源码，但给我提供了思路。接下来进入正题~

1. 自定义 SurfaceView 巩固

自定义 SurfaceView 需要三点：继承 SurfaceView、实现SurfaceHolder.Callback、提供渲染线程。

继承 SurfaceView不需要多说，说一下 SurfaceHolder.Callback 需要实现的三个方法：

public void surfaceCreated(SurfaceHolder holder) : 当 Surface 第一次创建后会立即调用该函数。程序可以在该函数中做些和绘制界面相关的初始化工作，一般情况下都是在另外的线程来绘制界面，所以不要在这个函数中绘制 Surface。
public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) : 当 Surface 的状态（大小和格式）发生变化的时候会调用该函数，在 surfaceCreated() 调用后该函数至少会被调用一次。
public void surfaceDestroyed(SurfaceHolder holder) : 当 Surface 被销毁前会调用该函数，该函数被调用后就不能继续使用 Surface 了，一般在该函数中来清理使用的资源。

下面提供一个自定义 SurfaceView 的一个简单模板：

public class SimpleSurfaceView extends SurfaceView
    implements SurfaceHolder.Callback, Runnable {
    // 子线程标志位
    private boolean isRunning;
    //画笔
    private Paint mPaint;
    public SimpleSurfaceView(Context context) {
        super(context, null);
    }
    public SimpleSurfaceView(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }
    private void init() {
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        //...
        getHolder().addCallback(this);
        setFocusable(true);
        setFocusableInTouchMode(true);
        this.setKeepScreenOn(true);
    }
    @Override
    public void surfaceCreated(SurfaceHolder holder) {
        isRunning = true;
        //启动渲染线程
        new Thread(this).start();
    }
    @Override
    public void surfaceChanged(SurfaceHolder holder,
int format, int width, int height) {
    }
    @Override
    public void surfaceDestroyed(SurfaceHolder holder) {
        isRunning = false;
    }
    @Override
    public void run() {
        while (isRunning) {
            Canvas canvas = null;
            try {
                canvas = getHolder().lockCanvas();
                if (canvas != null) {
                    // draw something
                    drawSomething(canvas);
                }
            } catch (Exception e) {
                e.printStackTrace();
            } finally {
                if (canvas != null) {
                    getHolder().unlockCanvasAndPost(canvas);
                }
            }
        }
    }
    /**
     * draw something
     *
     * @param canvas
     */
    private void drawSomething(Canvas canvas) {
    }
}

2. HeartView 实现

HeartView 实现主要分为3部分：

初始化值，向集合中添加 Heart 对象
通过三阶贝塞尔曲线实时计算每个 Heart 对象的坐标
在渲染线程遍历集合，画出 bitmap

首先说下三阶贝塞尔曲线的几个主要参数：起始点、结束点、控制点1、控制点2、时间（从 0 到 1 ）。对贝塞尔曲线不了解的或者想更详细的了解的可以看一下 Path 之贝塞尔曲线这边文章。

接着来看一下 Heart 类中的主要属性：

public class Heart {
    //实时坐标
    private float x;
    private float y;
    //起始点坐标
    private float startX;
    private float startY;
    //结束点坐标
    private float endX;
    private float endY;
    //三阶贝塞尔曲线（两个控制点）
    //控制点1坐标
    private float control1X;
    private float control1Y;
    //控制点2坐标
    private float control2X;
    private float control2Y;
    //实时的时间
    private float t=0;
    //速率
    private float speed;
}

通过三阶贝塞尔曲线函数来计算实时坐标的公式如下：

//三阶贝塞尔曲线函数
float x = (float) (Math.pow((1 - t), 3) * start.x +
         3 * t * Math.pow((1 - t), 2) * control1.x +
         3 * Math.pow(t, 2) * (1 - t) * control2.x +
         Math.pow(t, 3) * end.x);
float y = (float) (Math.pow((1 - t), 3) * start.y +
         3 * t * Math.pow((1 - t), 2) * control1.y +
         3 * Math.pow(t, 2) * (1 - t) * control2.y +
         Math.pow(t, 3) * end.y);

有了公式，有了 Heart 类，我们还需要在 Heart 初始化的时候，给它的属性随机设置初始值，代码如下：

//Heart.java
    /**
     * 重置下x，y坐标
     * 位置在最底部的中间
     *
     * @param x
     * @param y
     */
    public void initXY(float x, float y) {
        this.x = x;
        this.y = y;
    }
    /**
     * 重置起始点和结束点
     *
     * @param width
     * @param height
     */
    public void initStartAndEnd(float width, float height) {
        //起始点和结束点为view的正下方和正上方
        this.startX = width / 2;
        this.startY = height;
        this.endX = width / 2;
        this.endY = 0;
        initXY(startX,startY);
    }
    /**
     * 重置控制点坐标
     *
     * @param width
     * @param height
     */
    public void initControl(float width, float height) {
        //随机生成控制点1
        this.control1X = (float) (Math.random() * width);
        this.control1Y = (float) (Math.random() * height);
        //随机生成控制点2
        this.control2X = (float) (Math.random() * width);
        this.control2Y = (float) (Math.random() * height);
        //如果两个点重合，重新生成控制点
        if (this.control1X == this.control2X
       && this.control1Y == this.control2Y) {
            initControl(width, height);
        }
    }
    /**
     * 重置速率
     */
    public void initSpeed() {
        //随机速率
        this.speed = (float) (Math.random() * 0.01 + 0.003);
    }
//HeartView.java
    /**
     * 添加heart
     */
    public void addHeart() {
        Heart heart = new Heart();
        initHeart(heart);
        mHearts.add(heart);
    }
    /**
     * 重置 Heart 属性
     *
     * @param heart
     */
    private void initHeart(Heart heart) {
          //mWidth、mHeight 分别为 view 的宽、高
        heart.initStartAndEnd(mWidth, mHeight);
        heart.initControl(mWidth, mHeight);
        heart.initSpeed();
    }

万事具备，只欠东风。属性都已经准备就绪，接下来就开始画了：

//HeartView.java
    @Override
    public void run() {
        while (isRunning) {
            Canvas canvas = null;
            try {
                canvas = getHolder().lockCanvas();
                if (canvas != null) {
                      //开始画
                    drawHeart(canvas);
                }
            } catch (Exception e) {
                Log.e(TAG, "run: " + e.getMessage());
            } finally {
                if (canvas != null) {
                    getHolder().unlockCanvasAndPost(canvas);
                }
            }
        }
    }
    /**
     * 画集合内的心形
     * @param canvas
     */
    private void drawHeart(Canvas canvas) {
        //清屏~
        canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);
        for (Heart heart : mHearts) {
            if (mBitmapSparseArray.get(heart.getType()) == null) {
                continue;
            }
            //会覆盖掉之前的x,y数值
            mMatrix.setTranslate(0, 0);
            //位移到x,y
            mMatrix.postTranslate(heart.getX(), heart.getY());
            //缩放
            //mMatrix.postScale();
              //旋转
            //mMatrix.postRotate();
            //画bitmap
            canvas.drawBitmap(mBitmapSparseArray.get(
        heart.getType()), mMatrix, mPaint);
            //计算时间
            if (heart.getT() < 1) {
                heart.setT(heart.getT() + heart.getSpeed());
                //计算下次画的时候，x，y坐标
                handleBezierXY(heart);
            } else {
                removeHeart(heart);
            }
        }
    }
    /**
     * 计算实时的点坐标
     *
     * @param heart
     */
    private void handleBezierXY(Heart heart) {
        float x = (float) (Math.pow((1 - heart.getT()),
                3) * heart.getStartX() +
                3 * heart.getT() * Math.pow((1 -
            heart.getT()), 2) * heart.getControl1X() +
                3 * Math.pow(heart.getT(), 2)
      * (1 - heart.getT()) * heart.getControl2X() +
                Math.pow(heart.getT(), 3) *
                heart.getEndX());
        float y = (float) (Math.pow((1 - heart.getT()),
        3) * heart.getStartY() +
  3 * heart.getT() * Math.pow((1 -
       heart.getT()), 2)
* heart.getControl1Y() +
                3 * Math.pow(heart.getT(), 2)
* (1 - heart.getT()) * heart.getControl2Y() +
                Math.pow(heart.getT(), 3) *
       heart.getEndY());
        heart.setX(x);
        heart.setY(y);
    }

画完了，然我们写在 demo 里欣赏一下效果吧，使用代码如下：

//xml
<com.zyyoona7.heartlib.HeartView
    android:id="@+id/heart_view"
    android:layout_width="250dp"
    android:layout_height="250dp"
    android:layout_alignParentRight="true"
    android:layout_alignParentBottom="true"
    android:layout_marginBottom="40dp"/>
//java
mHeartView = (HeartView) findViewById(R.id.heart_view);
mHeartView.addHeart();

大功告成，效果图就回到顶部查看吧~需要查看完整代码请点击 Github 地址：HeartView

如果觉得不错，点击【阅读原文】，可以给个star
