最近想找个小项目练练手,以便熟悉React,于是想到了“图像颜色提取”这个方向,也有的说法是图像主题色提取颜色量子化,或者是叫由图像生成调色板,原因无他,只是因为漂亮!

“分析”的目的有这么几个:

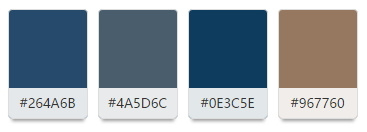

  • 主要颜色: main color 就是出现频率最高的颜色,这样色颜色在设计中常常是用于背景色,提供沉浸式的体验:

  • 平均颜色: average color 是所有颜色的平均值,和主要颜色一样可以用作背景色;

  • 颜色量子化: 颜色量子化在这里相当于是在提取主题色,结果是图像中一系列主要颜色的集合,这些颜色可以通过统计分析得到,也可以通过聚类算法生成。同时,主要颜色平均颜色主题色这几个因子都可以作为图像的特征,特征可以用于图像进一步分析,比如图像识别与检索,压缩等;

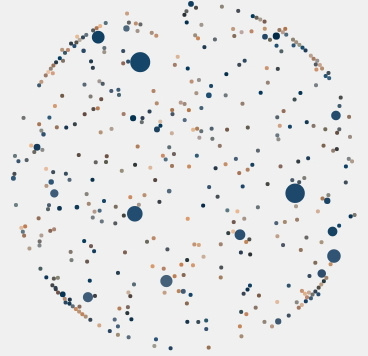

  • 颜色可视化: 图像本身就是颜色的容器,这个“容器”也是一种可视化的呈现,我想我们也可以从另一个角度观察颜色——去除图像内容,仅呈现不同颜色的值和他们的权重,比如下面这样星星点点像星空一样可视化方案:


一、常见颜色量子化算法

1.1 中位切分法

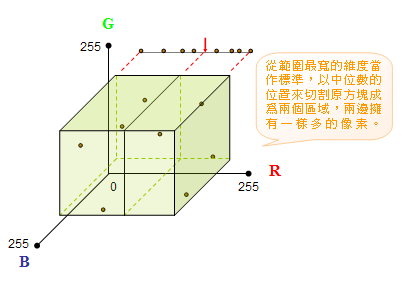

中位切分算法首先把所有像素映射到RGB空间,在这个三维的空间里反复切分出子空间,最后将切分空间的像素求均值作为提取结果。分割区块时都选择所有区块中最大(最长的边长最大,或体积最大,或像素最多)的区块,切割点应位于边方向上,使得分割后两个区块的像素各一半的位置,以上是为中位切分法。流程如下(推荐阅读:《Color Quantization》):

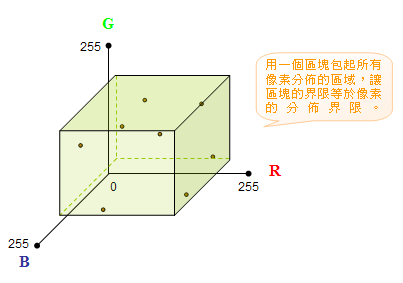

1.像素映射到RGB空间:

2.区块计算:

3.中位切分:

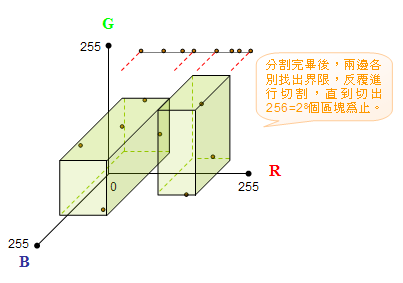

4.反复切分:

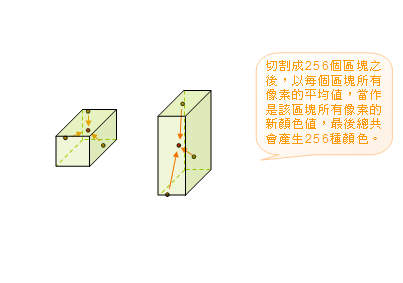

5.计算区块的平均颜色:

这里推荐一个采用中位切分法实现(JavaScript)的颜色量子化项目:Color Thief

1.2 八叉树算法

八叉树算法的核心理念是用八叉树来划分颜色空间,然后合并叶节点来逐步聚拢颜色(量子化),八叉树的解释可参考《游戏场景管理的八叉树算法是怎样的?》,关键就是下面这两幅图:

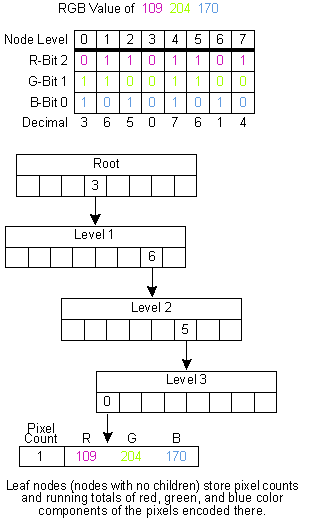

1.建树过程:

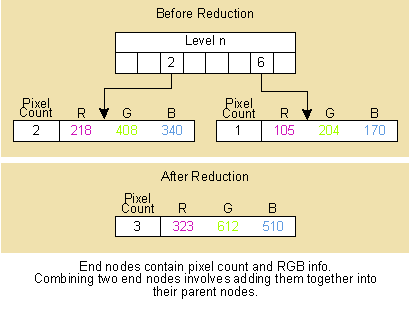

2.合并叶节点:

具体的解释可参考文章:《图片主题色提取算法小结》,作者还写了一个颜色量子化的node模块: A theme color extractor module for Node.js

1.3 K-Means聚类法

K均值聚类的思想十分简单,可分这几步:

  1. 选取初始的K个质心;

  2. 按照距离质心的远近对所有样本进行分类;

  3. 重新计算质心,判断是否退出条件:

    • 两次质心的距离足够小视为满足退出条件;

    • 不退出则重新回到步骤2;

来看js的实现:

/*
colors: 所有样本
seeds: 初始质心
max_step: 最大迭代次数
*/
kMC(colors, seeds, max_step) {
    let iteration_count = 0;
    while (iteration_count++ < max_step) {
      // divide colors into different categories with duff's device
      classifyColor(colors, seeds);

      // compute center of category
      let len = colors.length;
      let hsl_count = [];
      let category;
      while (len--) {
        category = colors[len].category;
        // ......
      }

      // quit or not
      let flag = hsl_count.every((ele, index) => {
        // ......
      });
      if (flag) {
        break;
      }
    }
    console.log("KMC iteration " + iteration_count);
  }

二、简单实现

2.1 大致流程

  1. canvas读取本地图像,做适当缩放;

  2. 统计颜色信息:颜色需要做量子化处理(Color Quantization),RGB空间中一共有255的三次方约1600多万种颜色,除以8能降采样到32000多种。RGB值组合为键值,统计每种颜色出现的次数:

let r_key = Math.floor(r / 8) * 1000000;
let g_key = Math.floor(g / 8) * 1000;
let b_key = Math.floor(b / 8);
let key = r_one + g_one + b_one;
if(keys.indexOf(key)<0){
  // 未找到key,则新加入key
}else{
  // 找到则出现次数加1
}
  1. 过滤颜色:过滤孤立的颜色(出现次数太少)和过亮过黑的颜色;

  2. K均值聚类:选取出现频率最高的K种颜色所谓初始值,由算法聚类出新的稳定的颜色中心;

  3. 计算主要颜色和均值颜色;

2.2 实验结果

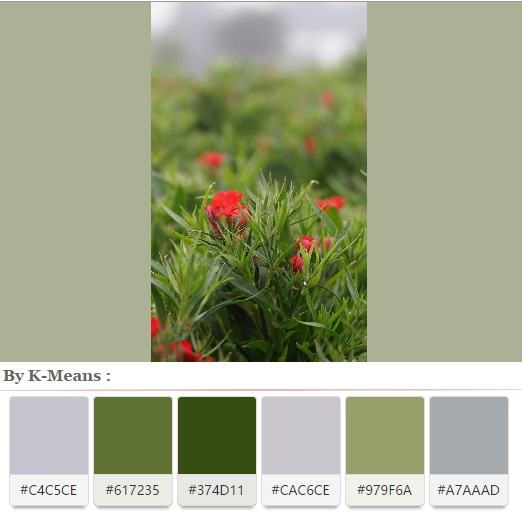

这张图的原始分辨率是 1080 x 1800 ,缩放到canvas中分辨率是 216 x 360 (缩放规则是固定最大高度为360,按原始宽高比例缩放)。选择颜色降采样的间隔为 5,一共是提取了 6251 种颜色,过滤掉出现次数小于 4 和过黑过亮的颜色后剩余 2555 种颜色。K均值聚类的K设为 6 ,最终迭代次数是 10 ,耗时 106ms

codepen的原始例子如下:

census color点击预览

这方案执行下来会有一些问题:

  • K均值种子点的选取对结果的影响较大;

  • 计算聚类中心的时候不光是RGB三个值,还加入了颜色出现次数这个值,所以K比较小时,新的聚类中心可能不会收敛到醒目的点缀颜色上,这和我们的视觉感受是不一致的,但是如果选择K为10,对于上面的图像是能够收敛到红色的。


三、神经网络评分

这部分采用了brain,它应该是简单的BP神经网络。训练数据采用的是图虫网的热门图片。目前带评分的图像数据库比较少,而且评分往往是综合的,掺杂了其它(构图,主题,光影,人物等)因素,难以分离出只与色彩相关的评分,所以我是按照自己的喜好对训练数据进行了评分,所以结果会非常强烈的接近我个人的喜好。
另外神经网络的输入项也是比较关键的,因为它必须要正确反映颜色相关的图像信息,我提取的是:

let info = {
  colorCount: (Math.log10(colorInfo.length)),
  average:0,
  variance: 0,
  top50Count: 0,
  top50Average: 0,
  top50Variance: 0,
  top20Count: 0,
  top20Average: 0,
  top20Variance: 0,
  top10Count: 0,
  top10Average: 0,
  top10Variance: 0,
  top5Count: 0,
  top5Average: 0,
  top5Variance: 0
};

数据分为四类,评分从高到低分别是:100,85,75,65。


四、改进

4.1 颜色空间的选择

之前是采用的RGB空间,三个冷冰冰的数字并不能让我们很好的分辨不同色彩,于是这里我试着转换到HSL空间:色相(H)、饱和度(S)、明度(L),这三个颜色通道相互之间的叠加能得到各式各样的颜色,这个颜色空间几乎包括了人类视力所能感知的所有颜色,是目前运用最广的颜色系统之一。
RGB和HSL的转换可参考《javascript HEX十六进制与RGB, HSL颜色的相互转换》

转换到HSL空间对于我们提取颜色的目标有以下好处:

  • 原来的RGB中三个值一样重要,对于HSL我们可以使用不同的参数分别去处理三个通道,比如对于色相可以稠密采样,对于明度和饱和度可以适当稀疏采样;

  • 对于不同颜色的控制更加精细准确,原始的RGB空间中我们很难判断两个不同颜色之间他们的RGB值关系,但是对于HSL我们只要关注色相就可以了(其它两个通道也很有用,只是这里选择忽略它们);

4.2 二叉树与indexOf

影响整个算法运行时间的关键步骤是颜色信息的统计,而统计环节中最耗时的是key的检测,存储key的容器长度会越来越长,采用indexOf的方式会越来越耗时,实验证明绝大部分的时间都是耗费在这一步上。所以不妨试试查找二叉树这样的数据结构,二叉树的优势在于每次查找的时间会指数级下降,以此加快程序运行。
但是,我用js实现这种数据结构的结果并不理想,运行时间基本与indexOf一致,甚至大部分时候还会略微多一点。我觉得原因在于:虽然每次查找重复key的时间减少了,但是每次新加入key的步骤变得复杂了,而且indexOf()native code ,运行效率应该比我们自己实现的js代码高。综合起来看,在一定的样本量区间,还是使用原生的indexOf效率更高,这个区间在本文指的是 1000~3000 种颜色,当然我还是相信当颜色更多的时候,二叉树还是有它的优势的。我实现的代码如下:

二叉树前序/中序/后序遍历点击预览

4.3 duff's device

这是个非常实用的技巧(经过我多次验证),感觉已经离不开它了!

let len = colors.length;
let count = (len / 8) ^ 0;
let start = len % 8;
while (start--) {
  // do something
}
while (count--) {
  // do something
}

测试结果:jsprof

4.4 模糊加速

对图像进行模糊可以减少色彩的种类,从而加速提取算法,这应该是可行的,但是我还没有加入到项目中,我探索的比较快,效果比较好的模糊算法的实现如下:

canvas blur点击预览


五、SVG与canvas动画

最开始只是想熟悉react,结果到后面,项目的重心就完全偏向于算法和动画了。我觉得React对SVG还是比较友好的,各种动画属性都可以放到state中。个人感受SVG动画相对于CSS的优势在于:更加灵活,更加容易完成复杂动画效果,兼容性更好,底层优化更流畅。 canvas动画的优势是比较流畅,SVG动画在移动端还是有很多肉眼可见的掉帧卡顿的,而且SVG会让HTML变得很大很乱,可能让有洁癖的你不舒服。

SVG halo animation点击预览

不管什么动画最终都还是归结于:数学,比如:

这个动画的难点在于随机的布局算法,关键在于碰撞的检测与碰撞后的移动,本质依赖于几何和物理中的运动定律:

bubble chart点击预览

这个动画的难点在于找到一个神奇的数学公式,虽然我自己也不知道怎么回事,但是变换数学公式,有时候就能实现有规律的动画,而有规律再加上色彩,很大概率就是好的动画:

canvas wave点击预览
