几个图表(柱状,折线,扇形,雷达图等), 给需要用到的同学

·  阅读 610
原文链接: github.com

Preview( demo)( 使用)

bar bar bar bar bar radar line line line bar bar

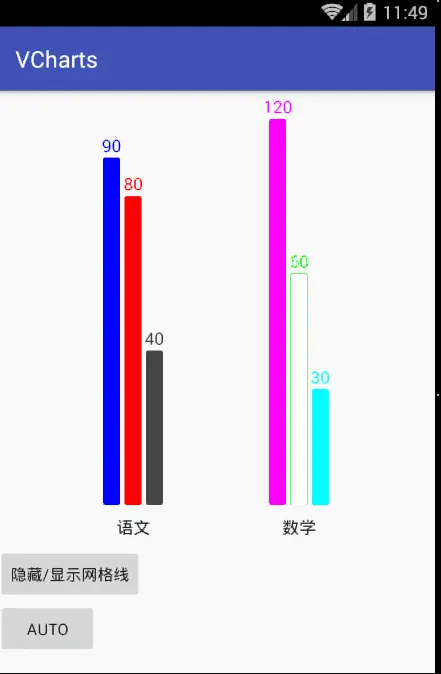

适配AUTO( AutoLayout)

line

view.setAuto(boolean);//默认开启

usage( demo)

compile 'com.vinctor:vcharts:x.y.z'

lastest version:x.y.z-> Download

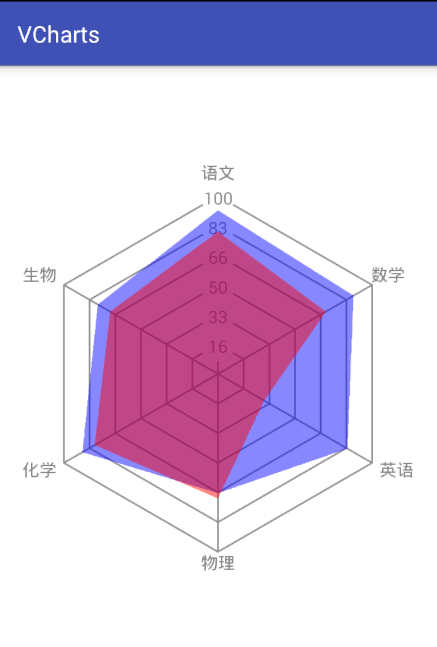

雷达图

添加至xml

 <com.vinctor.vchartviews.radar.RadarChart
        android:id="@+id/radarview"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
复制代码

java代码中

       radarView.setCount(6)//多边形几条边
            .setDensity(6)//雷达图蜘蛛网密度
            .setMinAndMax(0, 100)//最小与最大值
            .setAlpha(150)//雷达图数据遮盖透明度
            .clearData()//清楚数据
            .setList(list)//设置数据
            .addData(data)//添加数据
            .setTitleTextSize(30)//雷达边角标题文字大小(px)默认30
            .setTagTextSize(30)//雷达刻度文字大小
            .setTitles(new String[]{"语文", "数学", "英语", "物理", "化学", "生物"})//边角文字
            .commit();//以上设置需要此方法才能生效
复制代码

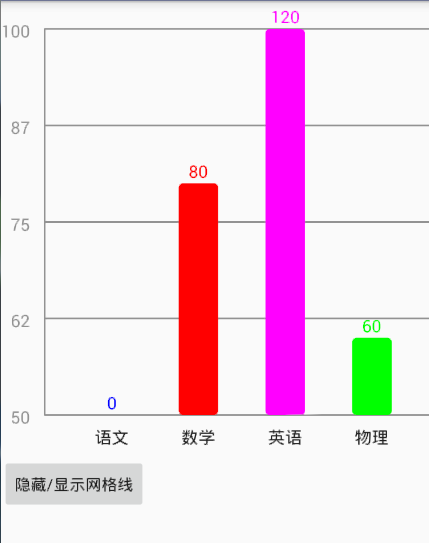

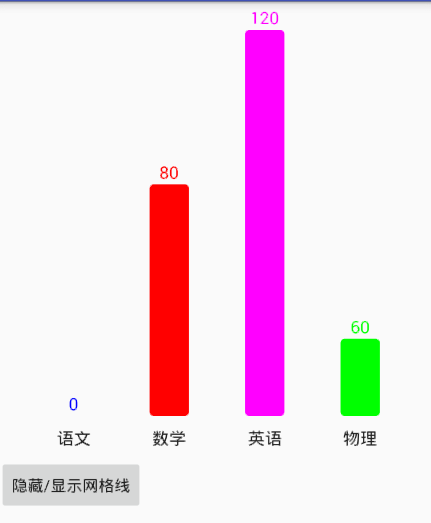

单条柱状图

添加至xml

<com.vinctor.vchartviews.bar.BarCharSingle
    android:id="@+id/bar"
    android:layout_width="match_parent"
    android:layout_height="400dp"
    app:barTextSize="28px"
    app:barTitleMargin="28px"
    app:barWidth="58px"
    app:density="5"
    app:gradutaionColor="@color/$d2d2d2"
    app:gradutaionLineWidth="2px"
    app:gradutionTextSize="26px"
    app:max="100"
    app:min="0"
    app:titleColor="@color/$999999"
    app:titleTextSize="32px"/>
复制代码

        java代码中

  singleBar = (BarCharSingle) findViewById(R.id.bar_single);
    singleBar.setShowGraduation(true)
            .setMinAndMax(50, 100)
            .setDensity(4)//数值方向的刻度密度
            .setBarWidth(30)//柱状图宽度.默认为宽度的1/10
            .setGraduationTextSize(30)//左侧刻度的文字大小
            .setTitleTextSize(30)//底部文字大小
            .setBarTextSize(30)//柱状图上方数字大小
            .commit();
    singleBar.setData(new BarDataSingle("语文", 0, Color.BLUE))
            .addData(new BarDataSingle("数学", 80, Color.RED))
            .addData(new BarDataSingle("英语", 120, Color.MAGENTA))
            .addData(new BarDataSingle("物理", 60, Color.GREEN))
            .commit();
复制代码

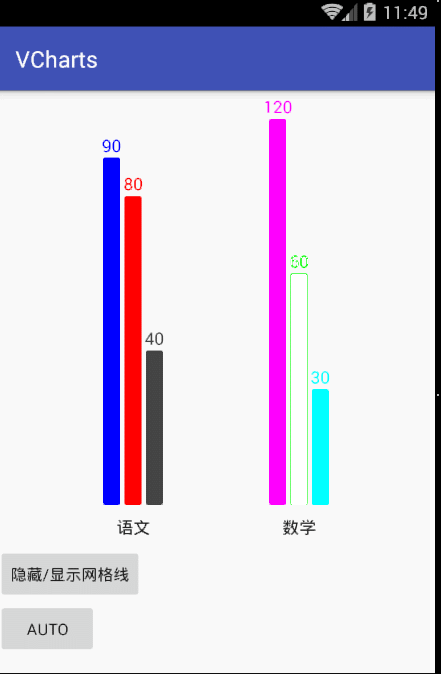

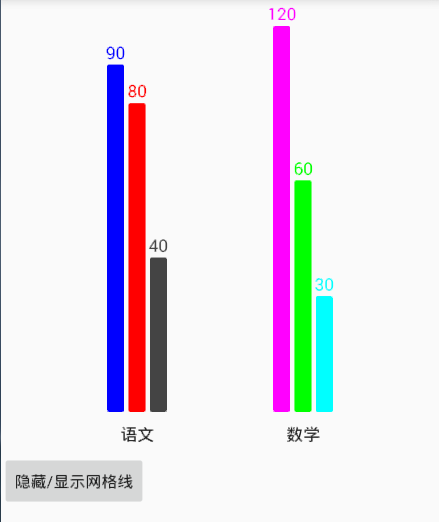

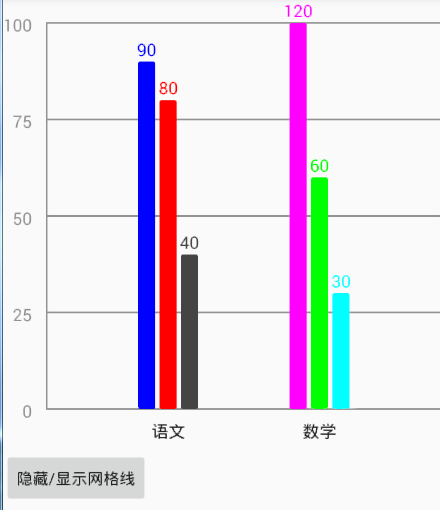

多条柱状图

添加至xml

<com.vinctor.vchartviews.bar.BarCharMulti
                android:id="@+id/bar"
                android:layout_width="match_parent"
                android:layout_height="500px"
                android:layout_marginTop="34px"
                app:barTextSize="28px"
                app:barTitleMargin="28px"
                app:barWidth="58px"
                app:density="5"
                app:gradutaionColor="@color/$d2d2d2"
                app:gradutaionLineWidth="2px"
                app:gradutionTextSize="26px"
                app:max="100"
                app:min="0"
                app:titleColor="@color/$999999"
                app:titleTextSize="32px" />
复制代码

        java代码中

   multiBar = (BarCharMulti) findViewById(R.id.bar_multi);
    multiBar.setShowGraduation(true)
            .setMinAndMax(0, 100)
            .setShowGraduation(false)
            .setDensity(4)//数值方向的刻度密度
            .setBarWidth(30)//柱状图宽度.默认为宽度的1/10
            .setGraduationTextSize(30)//左侧刻度的文字大小
            .setTitleTextSize(30)//底部文字大小
            .setBarTextSize(30)//柱状图上方数字大小
            .commit();
    List<SingleData> singles = new ArrayList<>();
    singles.add(new SingleData(90, Color.BLUE));
    singles.add(new SingleData(80, Color.RED));
    singles.add(new SingleData(40, Color.DKGRAY));

    List<SingleData> singles2 = new ArrayList<>();
    singles2.add(new SingleData(120, Color.MAGENTA));
    singles2.add(new SingleData(60, Color.GREEN));
    singles2.add(new SingleData(30, Color.CYAN));

     multiBar.setBarGroupCount(3)//设置每组中柱状图的个数
                .addData(new BarDataMulti(singles, "语文"))
                .addData(new BarDataMulti(singles2, "数学"))
                .commit();

复制代码

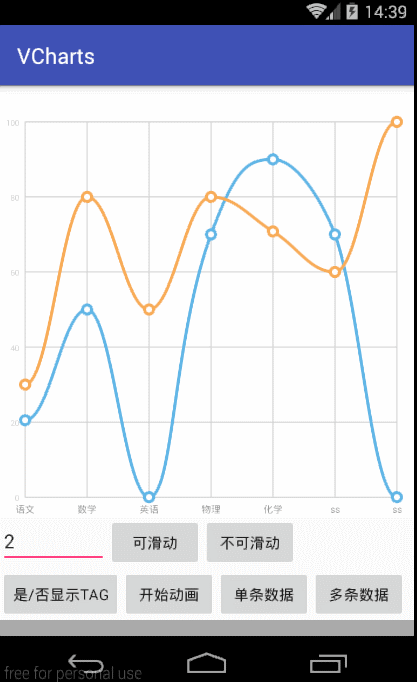

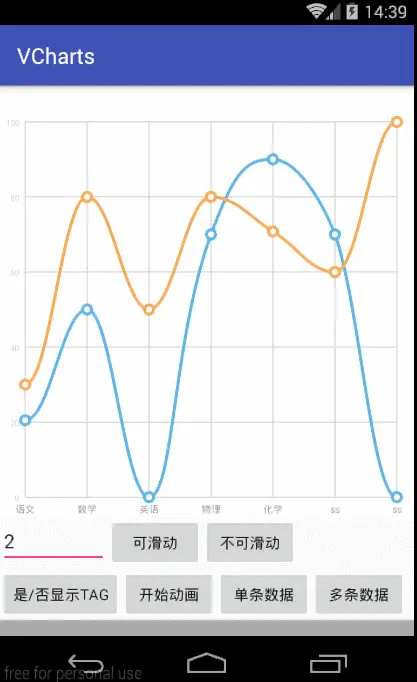

折线图

添加至xml

  <com.vinctor.vchartviews.line.LineChart
                android:id="@+id/line"
                android:layout_width="match_parent"
                android:layout_height="500px"
                android:layout_marginTop="34px"
                app:lineGradutaionColor="@color/$d2d2d2"
                app:lineGradutaionLineWidth="2px"
                app:lineGradutionTextSize="26px"
                app:circleClickOffset="12px"//点击区域偏移
                app:lineMax="100"
                app:lineMin="0"
                app:lineTitleColor="@color/$9b9b9b"
                app:lineTitleTextSize="32px"
                app:linedensity="5" />
复制代码

        java

  line.setDensity(5)
              .setShowAnimation(true)//动画
              .setTitleTextSize(30)//底部标题大小
            .setLineSmoothness(0.3f)//折线平滑度
            .setCoordinateTextSize(30)//刻度文字大小
            .setShowTag(false)//点击圆圈是否显示tag
            .setCoorinateColor(0xff888888)//刻度文字颜色
            .setLineStrokeWidth(8)//网格线宽度
            .setTitles(new String[]{"语文", "数学", "英语", "物理", "化学"})//底部标题,需与折线数据长度一致
            .setTitleTextSize(30)//底部标题文字大小
            .setMinAndMax(-100, 100)
            .addData(new LineData(new int[]{20, 50, 20, 70, 0}, 0xff61B6E7))//需与title长度一致
            .addData(new LineData(new int[]{30, 80, 50, 60, 100}, 0xffF8AC58))
            .addData(new LineData(new int[]{-10, 30, 60, 80, 1500}, 0xffF593A0))
            .commit();
   //底部title点击事件
    line.setOnTitleClickListener(new LineChart.OnTitleClickListener() {
        @Override
        public void onClick(LineChart linechart, String title, int index) {
            ToastUtil.show(title + "index--" + index);
        }
    });
复制代码

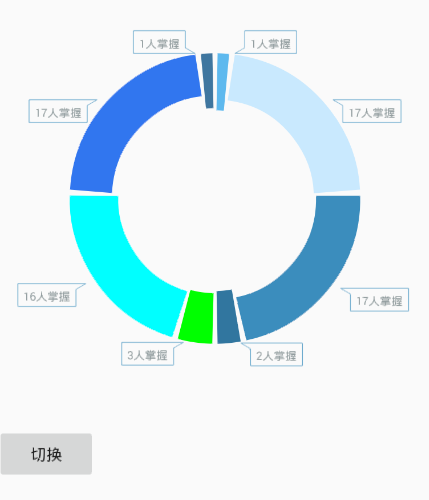

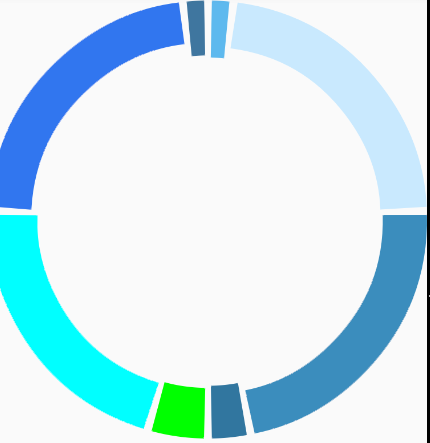

环形图

xml

 <com.vinctor.vchartviews.ring.RingChart
    android:id="@+id/pie"
    android:layout_width="match_parent"
    android:layout_height="400dp" />
复制代码

java:

 chart = (RingChart) findViewById(R.id.pie);

    List<Data> datas = new ArrayList<>();
    datas.add(new Data(1, "1人掌握"));
    datas.add(new Data(17, "17人掌握"));
    datas.add(new Data(17, "17人掌握"));
    datas.add(new Data(2, "2人掌握"));
    datas.add(new Data(3, "3人掌握"));
    datas.add(new Data(16, "16人掌握"));
    datas.add(new Data(17, "17人掌握"));
    datas.add(new Data(1, "1人掌握"));

    chart.setMaxRingWidth(100)
            .setMinRingWidth(70)
            .setData(new RingData(datas,
                    new int[]{0xff5EB9EE, 0xffC9E9FE, 0xff3B8DBD, 0xff31769F, Color.GREEN, Color.CYAN, 0xff3176eF, 0xff3f769F,}));
复制代码

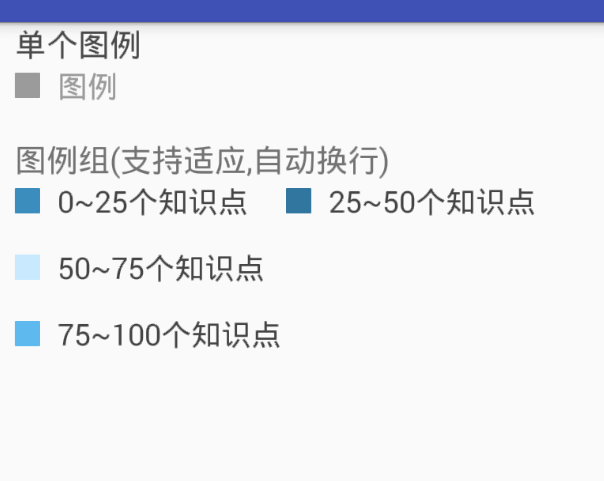

图例

单图例

  <com.vinctor.vchartviews.diagram.DiagramView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:content="图例"
    app:contentColor="#9b9b9b"
    app:contentMargin="14px"
    app:contentSize="24px"
    app:viewColor="#9b9b9b"
    app:viewSize="20px" />
复制代码

多图例

xml

  <com.vinctor.vchartviews.diagram.DiagramFlowLayout
    android:id="@+id/flowlayout"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginBottom="18px"
    app:contentColor="#9b9b9b"
    app:contentMargin="14px"
    app:contentSize="24px"
    app:viewSize="20px" />
复制代码

        java

  DiagramFlowLayout flowLayout = (DiagramFlowLayout) findViewById(R.id.flowlayout);
    List<DiagramData> list = new ArrayList<>();
    list.add(new DiagramData(0xff3B8DBD, "0~25个知识点"));
    list.add(new DiagramData(0xff30769F, "25~50个知识点"));
    list.add(new DiagramData(0xffC8E9FE, "50~75个知识点"));
    list.add(new DiagramData(0xff5EB9EE, "75~100个知识点"));
    flowLayout.setList(list);
复制代码

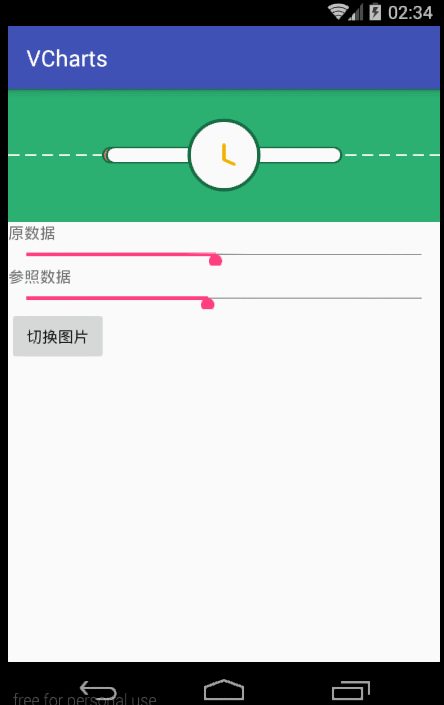

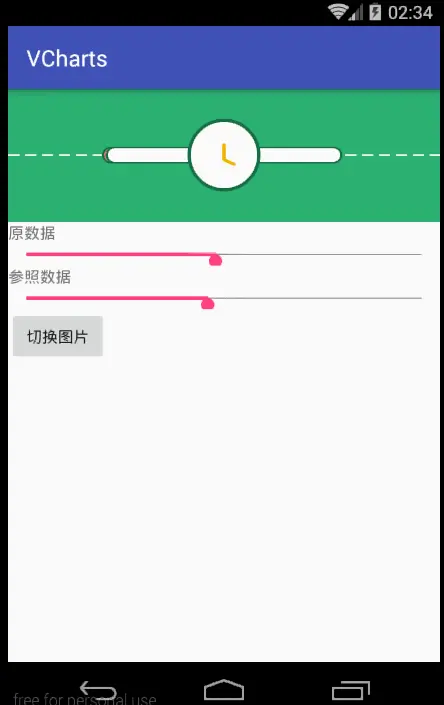

对比图

xml

 <com.vinctor.vchartviews.compare.CompareView
         android:id="@+id/compare"
         android:layout_width="match_parent"
         android:layout_height="400px"
         android:background="#ff4A90E2"
         app:borderColor="#ff2f629d"     //描边颜色
         app:circleStrokeWidth="8px"     //圆形描边宽度
         app:imgRes="@mipmap/ic_launcher"//中间图片
         app:lineColor="#ffffffff"       //底部线条颜色
         app:lineStrokeWidth="8px"       //底部线条宽度
         app:maxNum="100"                //最大
         app:minNum="0"                  //最小
         app:moreDataColor="#ffff7e76"   //两者中较大的数据条填充颜色
         app:progressHeight="30px"       //数据条高度
         app:progressStrokeWidth="2px"   //数据条描边宽度
         app:radius="70px" />            //中间圆形半径
复制代码

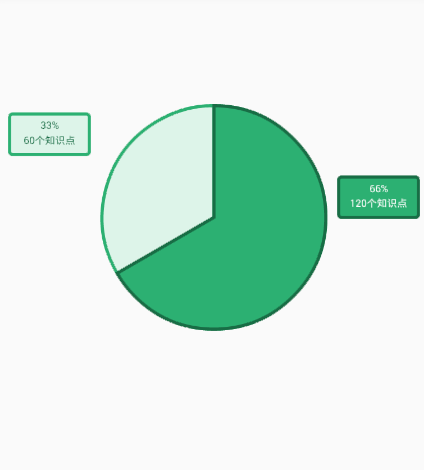

环形图

xml

  <com.vinctor.vchartviews.sector.SectorView
         android:id="@+id/view"
         android:layout_width="match_parent"
         android:layout_height="400dp" />
复制代码

            java

   view = (SectorView) findViewById(R.id.view);
         view.setOnShowDescriptionLinstener(new SectorView.OnShowDescriptionLinstener() {
             @Override
             public String onShowDes(int num) {
                 return num + "个知识点";
             }
         });
         view.setDescriptionTextSize(30)
                 .setBorderWidth(8)
                 .setData(new SectorData(120, 0xff2CB072, 0xff186D45, Color.WHITE))
                 .addData(new SectorData(60, 0xffDDF4E9, 0xff2CB072, 0xff186D45))
                 .commit();
复制代码

未完待续
