写在前面

写过java的都知道:所有的对象都必须创建;或者说:使用对象之前必须先创建。而使用ioc之后,你就可以不再手动创建对象,而是从ioc容器中直接获取对象。

就好像我们无需考虑对象的销毁回收一样,因为java垃圾回收机制帮助我们实现了这个过程;而ioc则是让我们无需考虑对象的创建过程,由ioc容器帮我们实现对象的创建、注入等过程。


控制反转

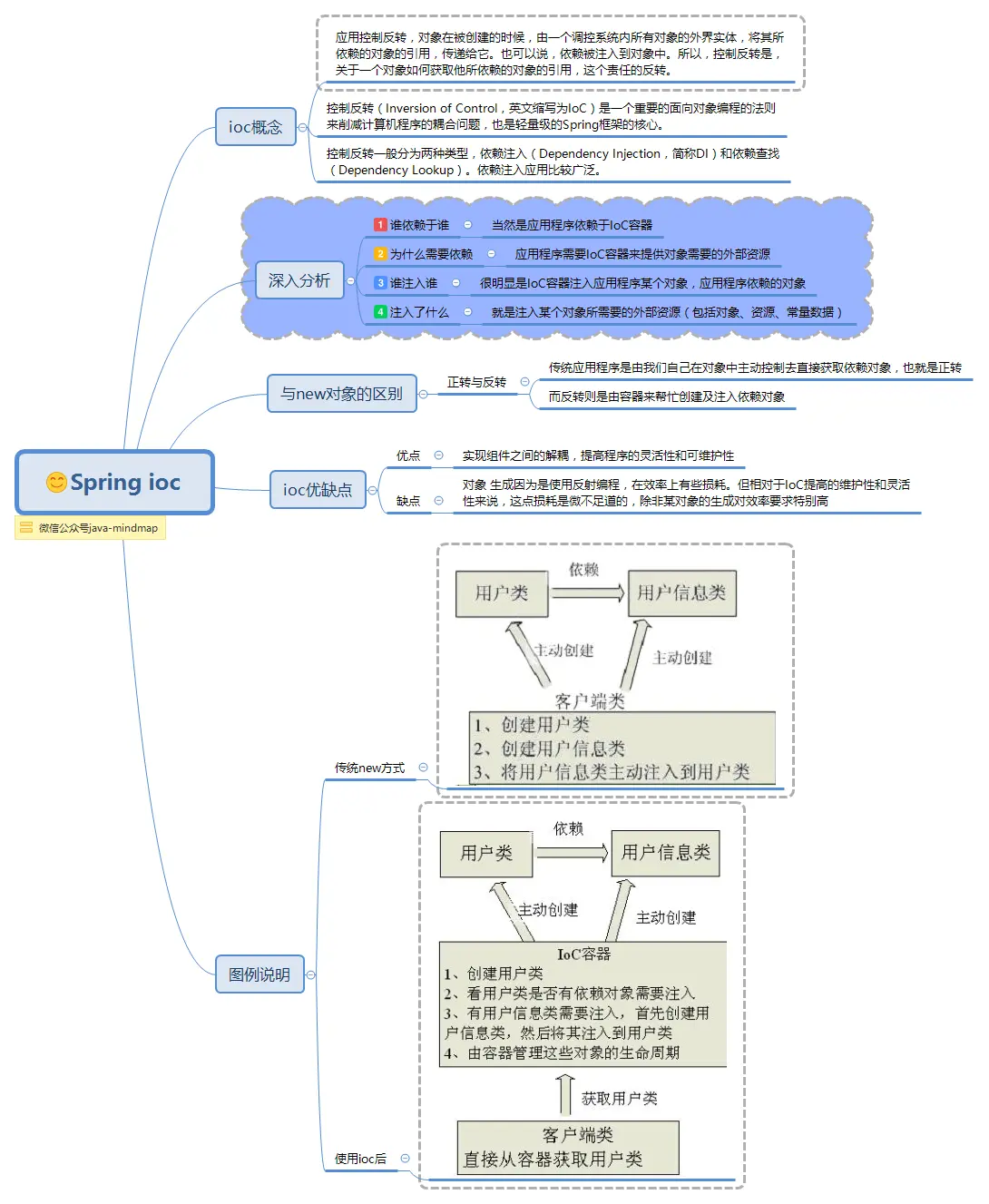

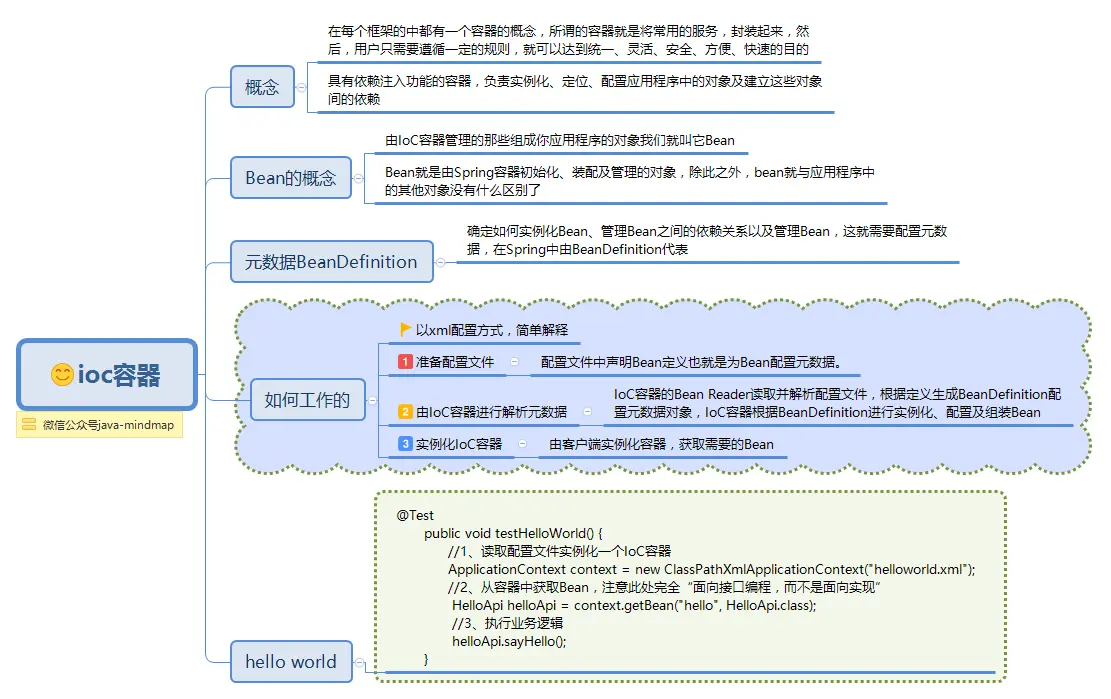

Spring ioc简介.png

spring ioc容器

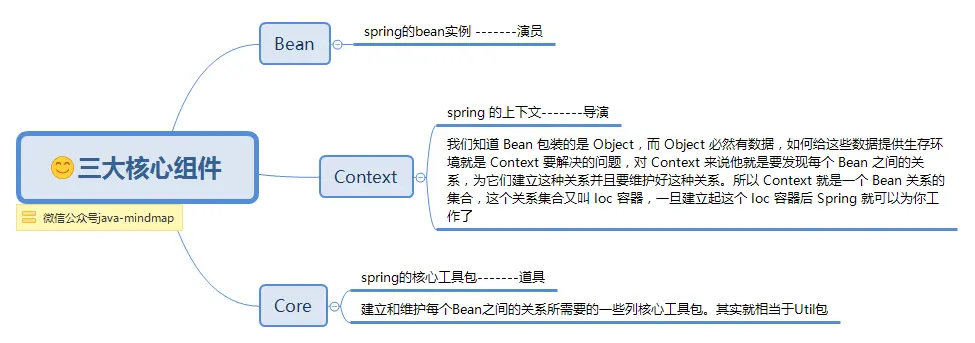

在Spring框架中的核心组件只有三个:Core、Context和Bean。它们构建起了整个Spring的骨骼架构,没有它们就不可能有AOP、Web等特性功能。

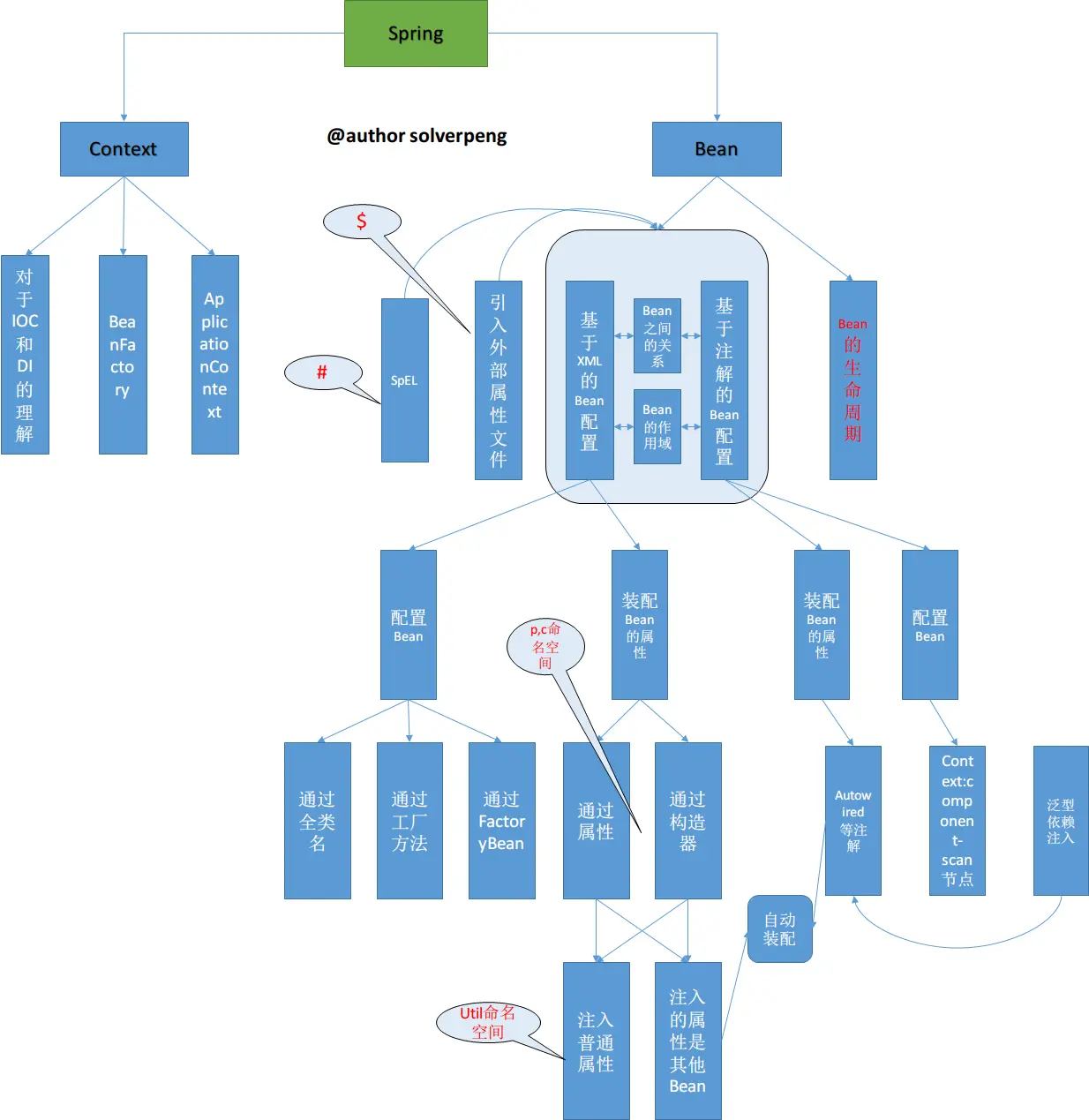

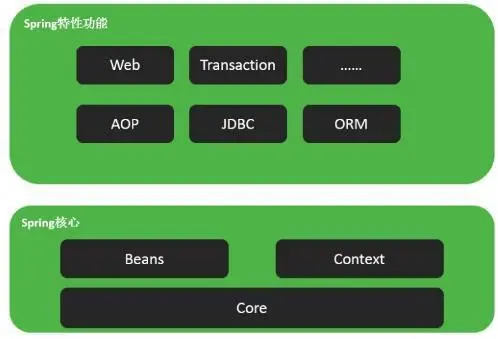

Spring 整体结构图.jpg

如果说在三个核心中再选出一个核心,那就非Bean莫属了。可以说,Spring就是面向Bean的编程,Bean在Spring中才是真正的主角。

Spring为何如此流行?你会发现Spring解决了一个非常关键的问题,它可以让你对对象之间的关系转而用配置文件来管理,或者注解,也就是它的依赖注入机制。而这个注入关系在一个叫Ioc的容器中管理。Ioc容器就是被Bean包裹的对象。Spring正是通过把对象包装在Bean中从而达到管理这些对象及做一些列额外操作的目的。


spring ioc初始化.png

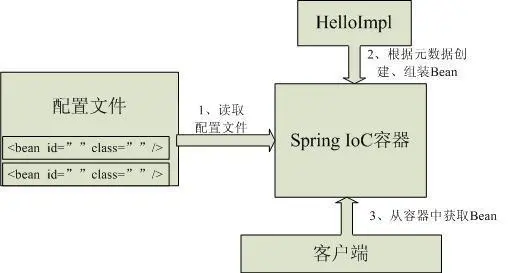

spring ioc容器工作原理.jpg

核心组件协同工作


BeanFactory与ApplacationContext的区别

IOC中最核心的接口是Beanfactory提供IOC的高级服务,而ApplicationContext是建立在BeanFactory基础之上提供抽象的面向应用的服务。

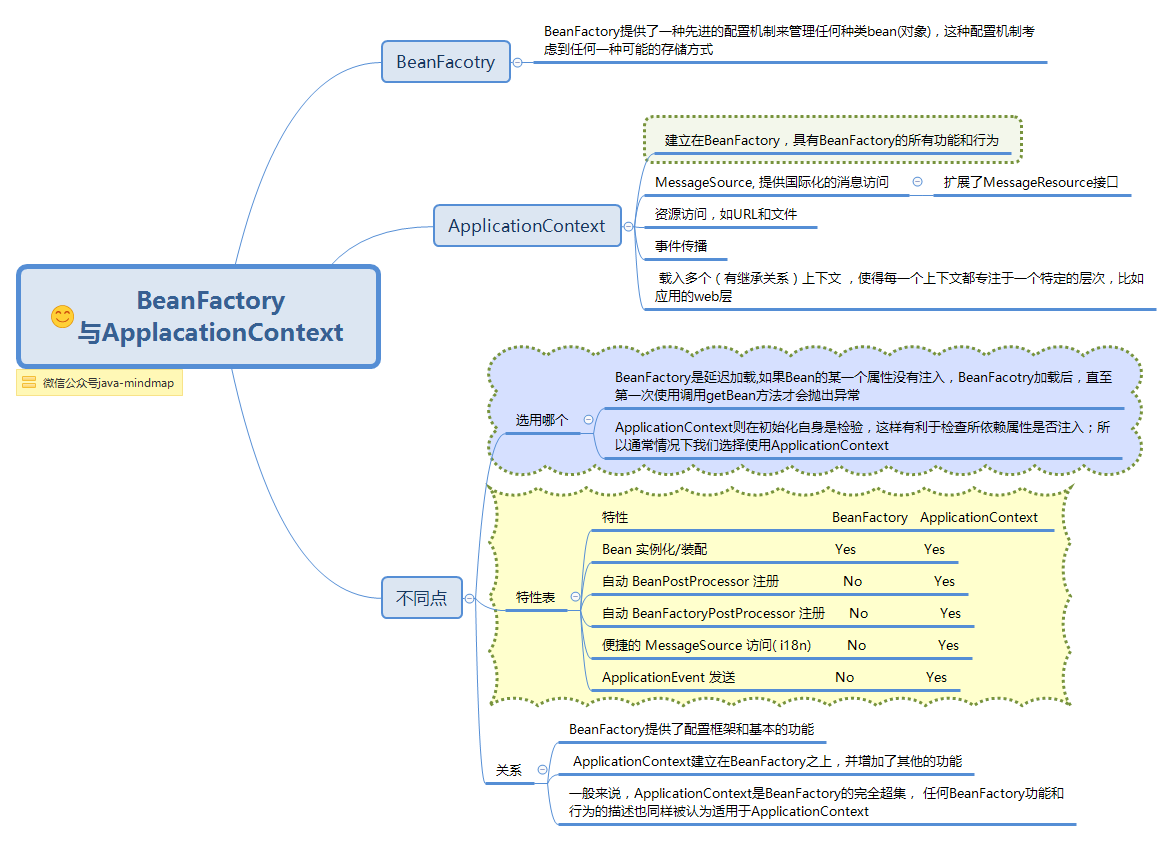

BeanFactory 与ApplacationContext.png

3种注入方式

在Spring框架中,依赖注入(DI)的设计模式是用来定义对象彼此间的依赖。使用xml配置bean的情况下,它主要有两种类型:

  • Setter方法注入
  • 构造器注入

当然,有了注解之后,使用注解的方式更加方便快捷。即自动装配功能实现属性自动注入(@autowire)。

写到这里,让我想起了最近在牛客网上看的一道选择题了:

  下面有关spring的依赖注入,说法错误的是?

  A、依赖注入通常有如下两种:设置注入和构造注入:
  B、构造注入可以在构造器中决定依赖关系的注入顺序,优先依赖的优先注入
  C、当设值注入与构造注入同时存在时,先执行构造注入,再执行设值注入
  D、设值注入是指IoC容器使用属性的setter方法来注入被依赖的实例。这种注入方式比较简单、直观

牛客网给出的答案是选C,不过网友们好像对答案有不同的意见哈。查看网友评论及答案

原理解析

Spring的代码还真是不好读,分得太细了,文字也是难以描述出来,看了别人有关的博客,贴了好多代码,画了好多ER图来描述关键接口或类之间的关系。这么一篇这么长文章下来,大家也未必会认真读代码,看ER图,干脆也不跟风了。就贴了一点在我看来特关键的代码,嘿嘿。

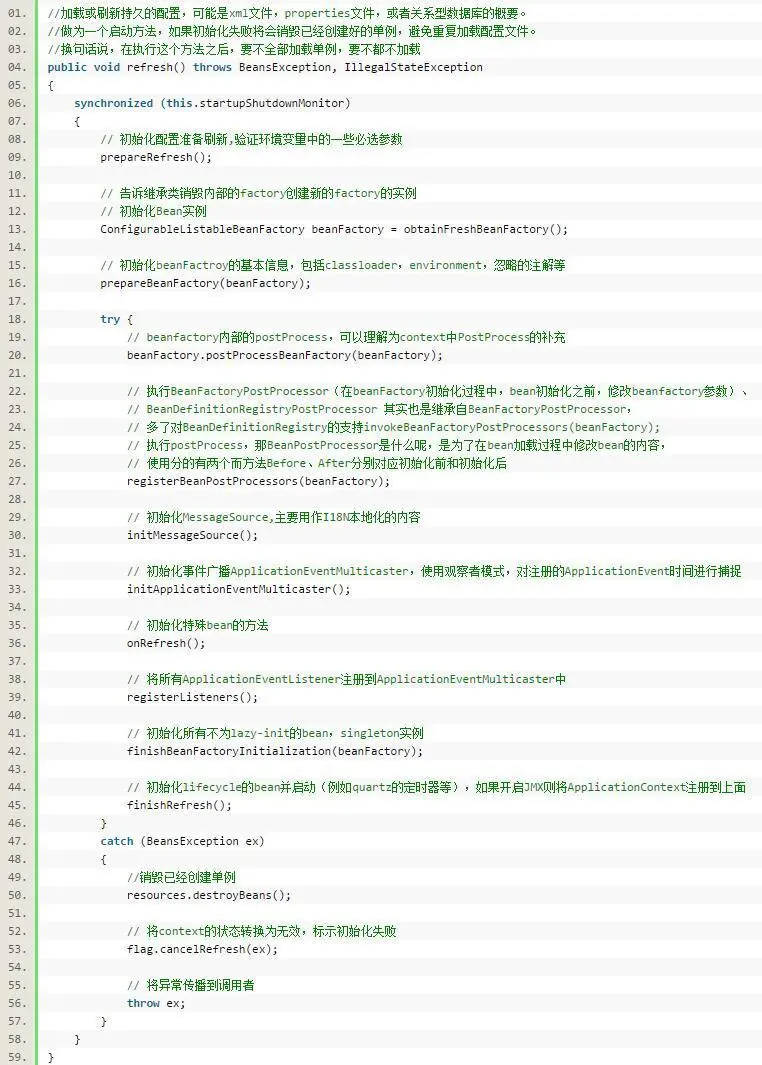

context的初始化过程

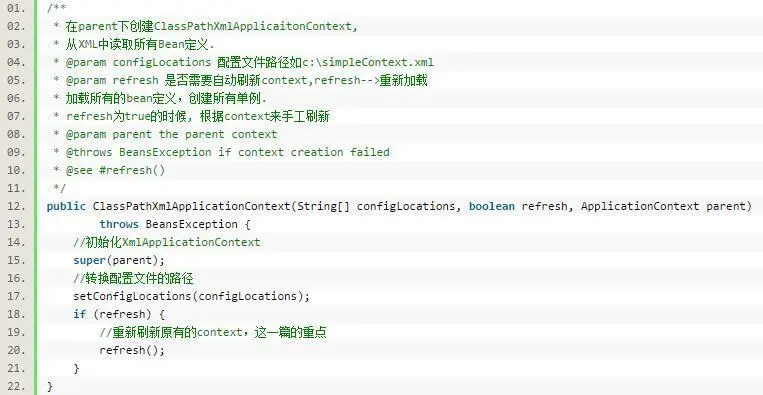

当运行ApplicationContext ctx = new ClassPathXmlApplicationContext("applicationContext.xml"); 构造方法ClassPathXmlApplicationContext(String configLocation)调用了this(new String[] {configLocation}, true, null);, 该构造方法具体代码如下。

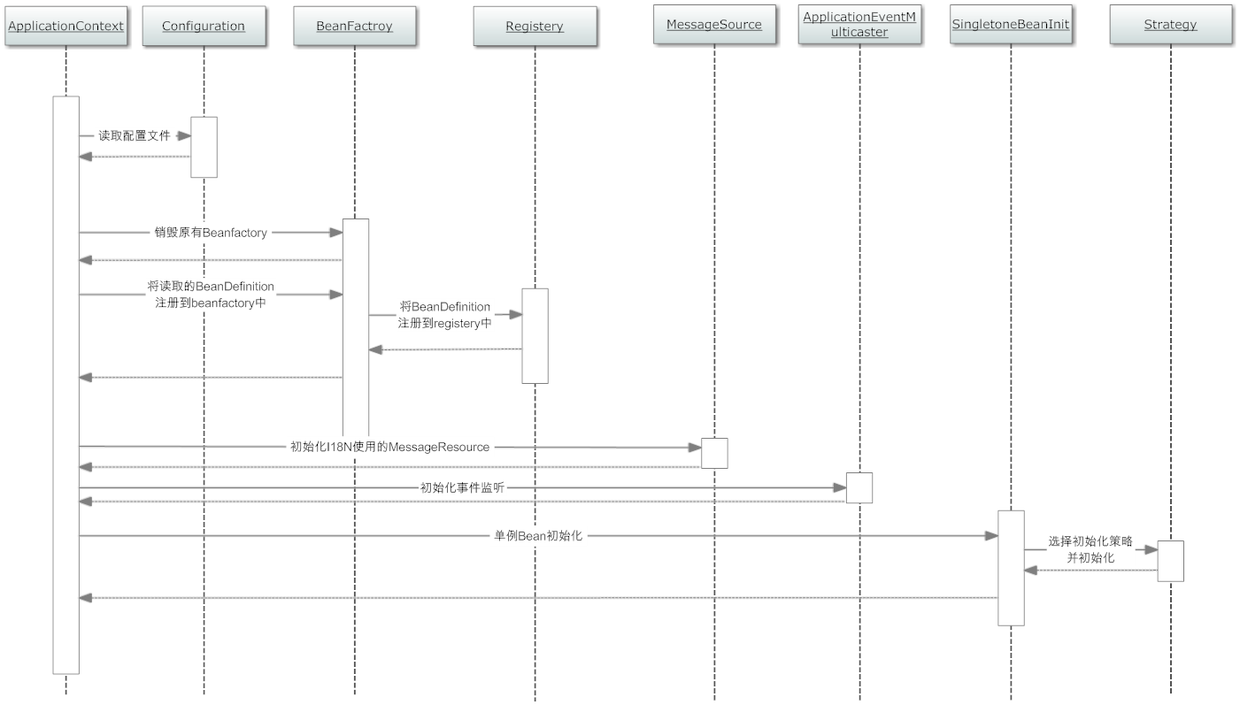

从时序图来看启动上述初始化


写在最后

下篇文章将会写Spring mvc的内容,同样以思维导图的方式编写。可视化学习,让java不再难懂。

最后的最后,欢迎关注我的微信公众号java-mindmap,下载源文件,以及更多java思维导图与项目资料供你学习,每三到四天会更新一篇,带你走进记忆脑图的世界。
