动画进阶

VectorDrawable

VectorDrawable是为了让Android支持SVG而诞生的。

从大小上来看： VectorDrawable < SVG < PNG ，（压缩应用大小的一个选择方向，虽然现在也有WebP）
加载解析速度上：VectorDrawable 只支持SVG的Path标签，最大的原因就是为了解决SVG解析较慢的问题，而且Path也是可以绘制所有图形的
导入SVG生成VectorDrawable : File -> New -> Vector Asset
VectorDrawable结构如下

<vector xmlns:android="http://schemas.android.com/apk/res/android"
        android:width="24dp"
        android:height="24dp"
        android:viewportWidth="24.0"   //宽等分
        android:viewportHeight="24.0"> //高等分
    <path
        android:fillColor="#FF000000"  // 颜色

        //图形数据（路径）
        android:pathData="M17,3L5,3c-1.11,0 -2,0.9 -2,2v14c0,1.1 0.89,2 2,2h14c1.1,0 2,-0.9 2,-2L21,7l-4,-4zM12,19c-1.66,0 -3,-1.34 -3,-3s1.34,-3 3,-3 3,1.34 3,3 -1.34,3 -3,3zM15,9L5,9L5,5h10v4z"/>
</vector>

Gradle的默认配置添加vectorDrawables.useSupportLibrary = true

静态使用

无状态的控件使用：如ImageView
- app:srcCompat="@drawable/vector_test"
有状态的控件使用：如Button
- 通过设置background为Selector,在Selector中使用Vector
- 注意！！！要在该页面的Activity或Fragment中设置兼容支持
```
static {
//设置VectorDrawable兼容支持，否则会闪退
 AppCompatDelegate
     .setCompatVectorFromResourcesEnabled(true);
}
```

动态使用（动画）

VectorDrawable最重点的使用

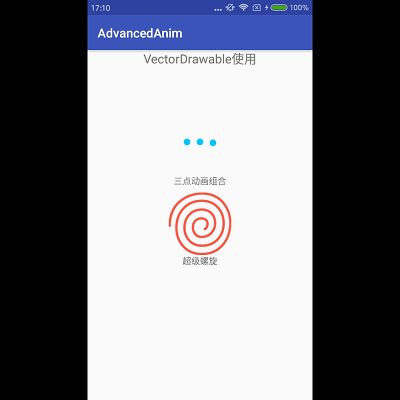

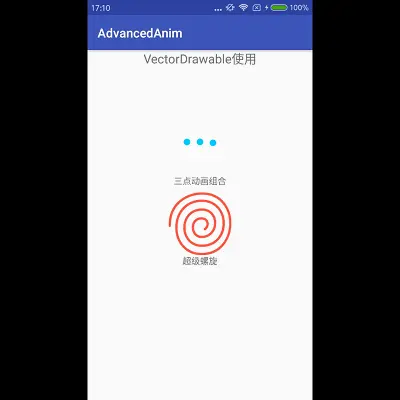

最后效果预览：


VectorDrawable资源


group 的 name ：路径的标志，做平移，缩放，透明度，旋转这些path不具备的属性动画时要使用
path 的 name ：路径的标志，做Vector特有的属性动画时要使用，如fillColor，strokeColor，pathData, trimPathStart , trimPathEnd
viewportHeight : 相当于高度总权重的值，下面的绘制的高度数值也是基于这个值为总量
viewportWidth : 相当于宽度总权重的值，下面的绘制的宽度数值也是基于这个值为总量
pathData : 具体绘制图像的路径数据
fillColor : 填充颜色
strokeColor : 边框颜色

<vector xmlns:android="http://schemas.android.com/apk/res/android"
        android:width="100dp"
        android:height="100dp"
        android:viewportHeight="1024.0"
        android:viewportWidth="1025.0">

    <group android:name="hollow">
        <path
            android:name="hollow_path"
            android:fillColor="@android:color/darker_gray"
            android:pathData="M920.7,870.4C920.7,898.7 897.6,921.6 869.1,921.6L765.8,921.6C737.3,921.6 714.1,898.7 714.1,870.4L714.1,153.6C714.1,125.3 737.3,102.4 765.8,102.4L869.1,102.4C897.6,102.4 920.7,125.3 920.7,153.6L920.7,870.4Z
        M920.7,0 L714.1,0C657.1,0 610.8,45.8 610.8,102.4L610.8,921.6C610.8,978.2 657.1,1024 714.1,1024L920.7,1024C977.8,1024 1024,978.2 1024,921.6L1024,102.4C1024,45.8 977.8,0 920.7,0L920.7,0Z"/>
    </group>

    <group android:name="arrow">
        <path
            android:name="arrow_path"
            android:fillColor="@android:color/darker_gray"
            android:pathData="M49.9,563.2 L306.4,563.2C328.6,563.2 339.8,582.1 324,597.5L240,675.9C220.5,695 220.5,724.1 240,743.1 259.5,762.2 291.1,761.2 310.6,742.2L487.2,569C526.2,530.9 526.2,468.9 487.2,430.8 459.6,403.6 338.4,285 310.6,257.9 291.1,238.8 259.5,238.8 240,257.9 220.5,277 220.5,307.9 240,327L324,414.1C339.7,429.5 328.5,460.8 306.3,460.8L49.9,460.8C22.4,460.8 0,485 0,512 0,539 22.4,563.2 49.9,563.2L49.9,563.2Z"/>
    </group>

</vector>

ObjectAnimator资源

动画的具体操作

路径绘制动画：从开始到结束的路径的动画

<?xml version="1.0" encoding="utf-8"?>
<objectAnimator
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="5000"
    android:interpolator="@android:interpolator/accelerate_decelerate"
    android:propertyName="trimPathStart"
    android:valueFrom="0"
    android:valueTo="1"
    android:valueType="floatType"
    >

</objectAnimator>

路径转换动画：从一个图形变成另外一个图形

<?xml version="1.0" encoding="utf-8"?>
<objectAnimator
    xmlns:androd="http://schemas.android.com/apk/res/android"
    androd:duration="3000"
    androd:propertyName="pathData"
    androd:valueFrom="M 48,54 L 31,42 15,54 21,35 6,23 25,23 32,4 40,23 58,23 42,35 z"
    androd:valueTo="M 48,54 L 31,54 15,54 10,35 6,23 25,10 32,4 40,10 58,23 54,35 z"
    androd:valueType="pathType">

</objectAnimator>

颜色转换动画：实现颜色的渐变（边框颜色就是fillColor变成strokeColor）

<?xml version="1.0" encoding="utf-8"?>
<objectAnimator
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="2000"
    android:interpolator="@android:interpolator/accelerate_decelerate"
    android:propertyName="fillColor"
    android:valueFrom="@android:color/darker_gray"
    android:valueTo="@android:color/holo_red_light"
    android:valueType="colorType">
</objectAnimator>

上平移动画：！！值得一提的是，平移的距离是和VectorDrawable的viewportHeight 和 viewWidth 挂钩的，好比Vector的viewportHeight=100，那么我上一50，就等于移动了图形总面积的50%

<?xml version="1.0" encoding="utf-8"?>
<objectAnimator
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="1000"
    android:interpolator="@android:interpolator/overshoot"
    android:propertyName="translateY"
    android:repeatCount="infinite"
    android:repeatMode="reverse"
    android:valueFrom="0"
    android:valueTo="-300"
    android:valueType="floatType"
    >
</objectAnimator>

剩下的缩放，旋转，透明度和普通的属性动画差不多就不贴出了

Animated-vector资源

VectorDrawable 和 ObjectAnimator的粘合剂
将动画资源作用到Vector资源的核心

预览中箭头左移，正方形上移的动画：

<?xml version="1.0" encoding="utf-8"?>
<animated-vector
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/ic_svg_arrow_right_bank"
    >

    <target
        android:name="hollow"
        android:animation="@animator/anim_translate_top_iii"/>
    <target
        android:name="arrow"
        android:animation="@animator/anim_translate_right_i"/>
    <target
        android:name="arrow_path"
        android:animation="@animator/anim_color_turn_red_fill"/>

</animated-vector>

预览中的红色螺旋绘制动画：

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
                 xmlns:tools="http://schemas.android.com/tools"
                 android:drawable="@drawable/ic_svg_icon_helix"
                 tools:targetApi="lollipop">
    <target
        android:name="helix"
        android:animation="@animator/anim_path_end"/>
    <target
        android:name="helix"
        android:animation="@animator/anim_color_turn_red"/>

</animated-vector>

代码启动

首先在布局资源中使用

<ImageView
            android:id="@+id/imageView"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:onClick="doClick"
            app:srcCompat="@drawable/anim_arrow_bank_play"/>

        <TextView
            android:id="@+id/tv_set"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="9dp"
            android:drawableTop="@drawable/anim_three_point_loading"
            android:onClick="doClick"
            android:scaleType="fitXY"
            android:text="三点动画组合"
            />

        <TextView
            android:id="@+id/tv_helix"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="9dp"
            android:drawableTop="@drawable/anim_helix_play"
            android:gravity="center"
            android:onClick="doClick"
            android:scaleType="fitXY"
            android:text="超级螺旋"
            />

代码中启动动画：

 public void doClick(View view) {

        /**
         * 这个主要针对pathData路径变化
         * 只支持5.0以上的版本
         */
        if (view.getId() == R.id.tv_path) {
            AnimatedVectorDrawable vectorDrawable = (AnimatedVectorDrawable) getDrawable(R.drawable.anim_square_play);
            ((TextView) view).setCompoundDrawables(null, vectorDrawable, null, null);
            vectorDrawable.start();
        } else {

            /**
             * TextView中获取资源并启动
             */
            if (view instanceof TextView) {
                Drawable[] drawables = ((TextView) view).getCompoundDrawables();
                ((Animatable) drawables[1]).start();
            }

            /**
             * ImageView中获取资源并启动
             */
            if (view instanceof ImageView) {
                ((Animatable) ((ImageView) view).getDrawable()).start();
            }
        }
    }

一些理解

优势：

理解了SVG中的知识，可以根据路径很好的拆分，就像上面的箭头和正方形就是一个svg图形，然后拆分进行动画
路径绘制的优势，UI提供我们需要的SVG路径，我们就可以非常简单的实现路径动画
除了路径转换（注意不是路径绘制）以外，其他都是支持向下兼容到3.0

劣势：

资源文件过多，根据具体图像的动画资源，动画粘合剂资源会出现十分多，需要规范好UI制作的svg，抽取出完善的ObjectAnimator来相互组合使用
一开始使用会感觉有点繁琐吧，其实我感觉还好，主要看个人吧，如果在自定义View绘制比较弱的话，VectorDrawable提供了很好的解决方案
