一、概述

最近项目中需要制作柱形图以及折线图,所以便在网上搜索了一下这方面的开源框架,最后找到了这个酷炫的框架,不仅支持各种各样的图形制作,包括折线图、柱形图、饼状图等,而且提供了丰富的API接口,等着你去自定义,只要花点心思便能 DIY 出你心仪的图表类型,使用起来也是相当的简单


炫酷的各种图表

从效果图可以看到,这个框架是相当酷炫的啊,在这里附上该框架的github地址 hellocharts-android,有兴趣的不妨去 star 一下

二、炫酷的柱形图

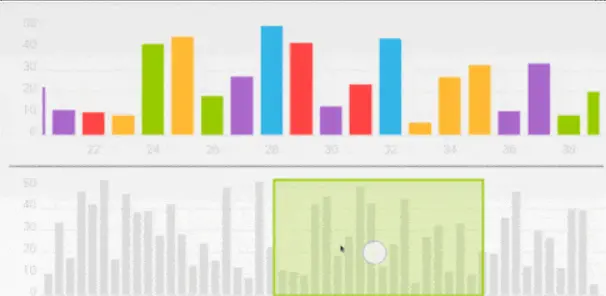

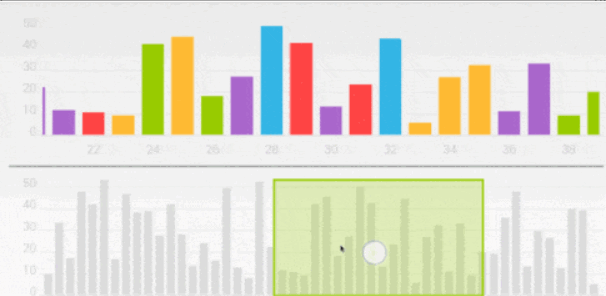

炫酷的柱形图

可以看到柱形图也是能玩出花样来的,绚丽的色彩,自定义的横纵轴单位以及灵活的数值变化,无疑是相当吸引眼球的,就让我们来看看怎么实现这些效果吧

1、先撸个最常见的柱形图

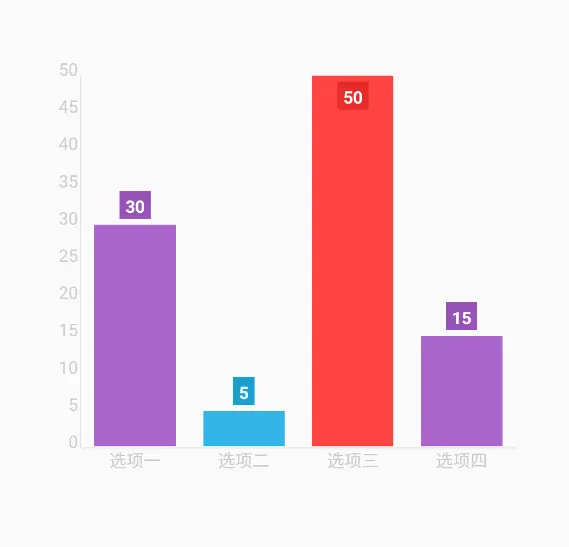

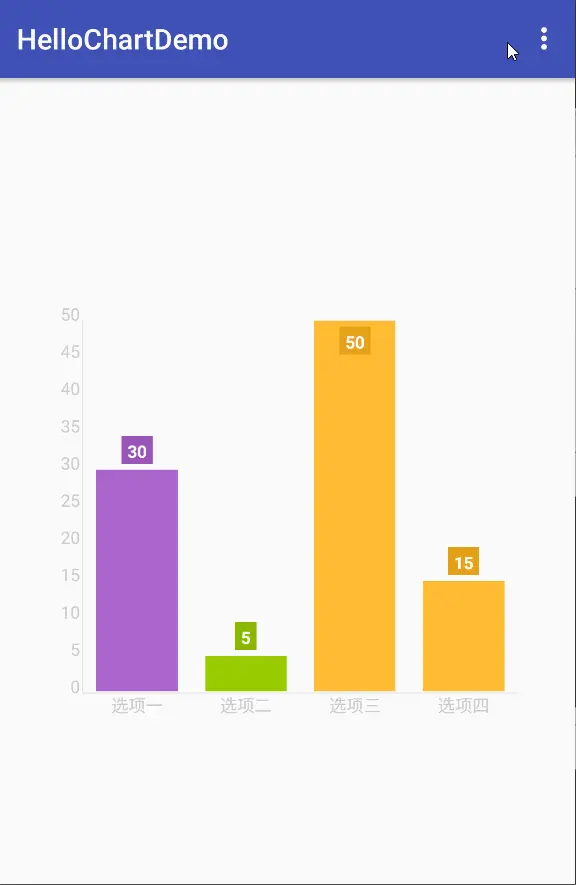

常见的柱形图

因为这个框架中各式各样的效果实在太多,如果全部都写的话,一篇博客实在是写不了,所以就通过实现一个常见的柱形图,以点带面,希望能对大家掌握这个框架的使用有一定的帮助。

(1) 布局的实现

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:orientation="vertical"
                android:paddingLeft="20dp"
                android:paddingRight="20dp"
    >

    <lecho.lib.hellocharts.view.ColumnChartView
        android:id="@+id/column_chart_cc"
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:layout_gravity="center"
        android:layout_centerInParent="true"
        />

</RelativeLayout>复制代码

可以看到直接将我们需要的控件放在我们想要的位置就行了,我们要实现的是柱形图,对应的便是ColumnChartView,这里附上一份控件对应的效果

控件 效果
ColumnChartView 柱形图
LineChartView 折线图
BubbleChartView 泡沫图
ComboLineColumnChartView 折线图和柱形图结合
PieChartView 饼状图

(2) Activity中主要的代码

public class ColumnChartActivity extends AppCompatActivity {

    private ColumnChartView mColumnChartCc;

    private ColumnChartData data; // 柱形图对应的各种属性
    private boolean hasAxes = true; // 是否要添加横纵轴的属性
    private boolean hasAxesNames = true; // 是否设置横纵轴的名字
    private boolean hasLabels = false; // 是否显示柱形图的数据
    private boolean hasLabelForSelected = false; // 是否点中显示数据

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_column);
        mColumnChartCc = (ColumnChartView) findViewById(R.id.column_chart_cc);
        mColumnChartCc.setOnValueTouchListener(new ValueTouchListener());
        generateSubcolumnsData();
    }

    private void generateSubcolumnsData() {

        int numSubcolumns = 1;
        int numColumns = 4; // 表示总共有四根柱子
        List<Column> columns = new ArrayList<Column>();
        List<SubcolumnValue> values; // 柱子的属性
        List<AxisValue> axisValueList = new ArrayList<>();
        Float[] floats = {30f, 5f, 50f, 15f}; // 包含柱形图的数值的数组
        String[] selecedNames = {"选项一", "选项二", "选项三", "选项四"}; // 包含柱子的名称的数组

        for (int i = 0; i < numColumns; ++i) {

            values = new ArrayList<SubcolumnValue>();
            values.add(new SubcolumnValue(floats[i], ChartUtils.pickColor())); // 将柱子的数据以及颜色设置给 SubcolumnValue
            axisValueList.add(new AxisValue(i).setLabel(selecedNames[i]));
            Column column = new Column(values); // 设置整根柱子的属性
            column.setHasLabels(hasLabels); // 是否显示柱子的数据
            column.setHasLabelsOnlyForSelected(hasLabelForSelected); // 是否选中显示数据,一般为false
            columns.add(column);
        }

        data = new ColumnChartData(columns);
        data.setAxisXBottom(new Axis(axisValueList)); // 设置 Y 轴的属性
        data.setAxisYLeft(new Axis()); // 设置 X 轴的属性
        mColumnChartCc.setColumnChartData(data); // 将数据设置给显示柱形图的控件

    }

}复制代码

先定义一些我们后面需要用到的属性,在onCreate进行布局的初始化,可以看到我们想要实现的效果都封装在 generateSubcolumnsData 这个方法中,这个方法主要实现了这几个方面的设置

  • 先设定我们总共要多少根柱子
  • 通过遍历,将各根柱子的数值、颜色以及对应的名称进行设置
  • 最后设置横纵轴的数值以及名称

除了以上操作之外,还有其他比较好看的效果,比如双击放大柱形图、设置网状的背景、点击柱子跳出我们想要显示的内容,这些我们都可以方便地进行定义

(3) 比较常用的API和属性

常用的API和属性 效果
ColumnChartData 柱形图的所有属性
setColumnChartData 设置柱形图的属性
Column 对应柱子的属性
Axis 轴的属性
setAxisXBottom 设置底部的 X 轴
setAxisYLeft 设置左边的 Y 轴,以此类推
SubcolumnValue 子柱子的属性
setHasLabels 设置是否显示柱子的数据

以上便是这篇博客的所有内容,最后附上柱形图的源代码 HelloChartDemo,有兴趣的可以去下载,如果觉得对你有点帮助的话,就赏个star吧
