在阅读本文之前，需要你对View的绘制有一定的了解，如果不了解的可以 看下我之前的文章——自定义View系列目录
最近公司在做个类似朋友圈的功能，需要一个九宫格控件，因为算是个常用控件，所以自己撸了一个。
职责分解

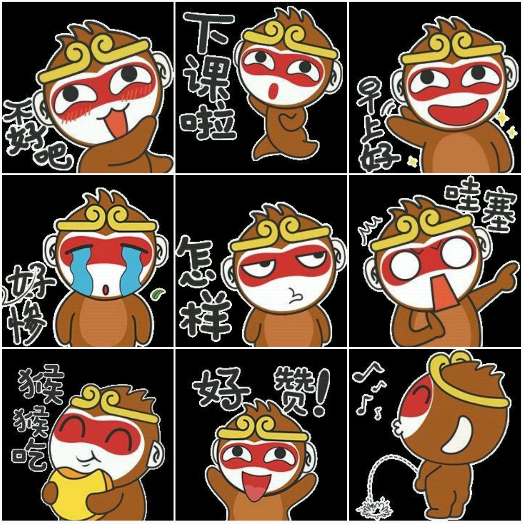

上图是一个九宫格控件承载图片的显示情况，九宫格控件因为其需要承载其内部的View，所以应该是一个ViewGroup。每个子View基本上是相同的，但显示的内容不同，正好最近在看RecyclerView，因此也就想到了可以使用Adapter来个性化每个子View，正好通过Adapter模式来适配了子View与ViewGroup。最后为了防止在创建、显示子View时的冗余操作，应该给子View增加一些属性，选用ViewHolder正好可以完成这个要求，这样也更方便以后的扩展。
ViewGroup、Adapter、ViewHolder三者的具体职责
| 功能 | ||
|---|---|---|
| ViewGroup | Adapter | ViewHolder |
| Measure子View | 创建子View布局 | 子View的获取 |
| Layout子View | 子View的内容display | display子View标志 |
| add子View | 子view数量 | |
| 回收缓存 | 数据变化通知 |
ChildView的测量
ChildView测量所需要的数据主要来自于ParentView的测量数据，这里就是我们之前说的ViewGroup的onMeasure方法。
/**
* 在这之前已经对childView的数量小于等于0或大于9的情况进行了处理
* 这里讲显示情况分成三种进行测量：
* 1、ChildView数量为1
* 2、ChildView数量为2或4
* 3、ChildView数量的剩余类型
*/
if (adapter.getItemCount() > 1) {
childSize = (width - border * 2) / 3;
height = (int) (childSize * (int) Math.ceil(adapter.getItemCount() / 3.0) + border * (int) Math.ceil(adapter.getItemCount() / 3.0
if (adapter.getItemCount() == 4 || adapter.getItemCount() == 2) {
int currentWidth = childSize*2 + border;
setMeasuredDimension(currentWidth + getPaddingLeft() + getPaddingRight(), height + getPaddingTop() + getPaddingBottom());
}else {
int currentWidth = childSize*3 + border*2;
setMeasuredDimension(currentWidth + getPaddingLeft() + getPaddingRight(), height + getPaddingTop() + getPaddingBottom());
}
} else {
childSize = width/3;
height = width/3;
setMeasuredDimension(width + getPaddingLeft() + getPaddingRight(), height + getPaddingTop() + getPaddingBottom());
}ChildView的添加
在测量ChildView之后，将使用addView方法将其添加到ViewGroup中。
/**
* 在增加ChildView之前，需要先行清除已经添加的所有ChildView
*/
removeAllViews();
for (int i = 0; i < adapter.getItemCount(); i++) {
addView(generateViewHolder(i).getItemView(),generateDefaultLayoutParams());
}ChildView的回收
generateViewHolder是用于获取ChildView的方法，其中有一个简单的缓存列表
/**
* 当需要添加的ChildView的position小于缓存列表大小时，直接从缓存列表中获取ChildView
* 否则，则调用adapter.createView方法，创建一个新的ViewHolder，同时将其添加到缓存列表中
*/
private IKNinePhotoViewHolder generateViewHolder(int position){
if (position < mRecyclerList.size()) {
return mRecyclerList.get(position);
} else {
if (adapter != null){
IKNinePhotoViewHolder holder = adapter.createView(IKNinePhotoView.this);
if (holder == null){
return null;
}
mRecyclerList.add(holder);
return holder;
} else
return null;
}
}ChildView的布局
在完成ChildView的测量和添加之后，需要对ChildView的位置进行确定。而这些数值来自ParentView的onLayout方法。
/**
* 先对ChildView数量为4的特殊情况，进行处理，将其的列数确定为2。
*/
int count = adapter.getItemCount();
int colNum = 3;
if (count == 4){
colNum = 2;
}
/**
* 便利每个ChildView，对其进行布局
*/
for (int i = 0; i < count; i++) {
View childView = getChildAt(i);
if (childView == null){
return;
}
if (adapter != null && mRecyclerList.get(i) != null &&!mRecyclerList.get(i).getFlag()) {
adapter.displayView(generateViewHolder(i), i);
// 设置这个标志，表示此ViewHolder中包含的ChildView已经完成了布局，防止多余的操作
mRecyclerList.get(i).setFlag(true);
}
// 之前设置的列数
int rows = i / colNum;
int cols = i % colNum;
int childLeft = getPaddingLeft() + (childSize + border) * (cols);
int childTop = getPaddingTop() + (childSize + border) * (rows);
int childRight = childLeft + childSize;
int childBottom = childTop + childSize;
childView.layout(childLeft, childTop, childRight, childBottom);
}ChildView数据的更新
到这里已经基本上完成了九宫格控件的编写，最后需要再添加一个数据更新的功能，以完备其功能。这里使用观察者模式的来实现这个功能，Adapter继承Observable类、ViewGroup实现Observer接口。
// 在Adapter中
public void notifyChanged(){
setChanged();
notifyObservers();
}
// 在ViewGroup中
@Override
public void update(Observable o, Object arg) {
if (o instanceof IKNinePhotoViewAdapter){
this.adapter = (IKNinePhotoViewAdapter) o;
adapter.addObserver(this);
for(IKNinePhotoViewHolder holder: mRecyclerList){
holder.setFlag(false);
}
requestLayout();
invalidate();
}
}
总结
本文详细说明了九宫格控件的实现方法，并对其功能进行了分解。分解成多个组件之后，不仅符合程序的单一性原则，更加易于程序的功能扩展，比如添加监听事件，使用不同的图片库去显示图片，同时九宫格的ChildView也不仅限于ImageView，而可以扩展到全部的View。如果在阅读过程中，有任何疑问与问题，欢迎与我联系。
