一个容易理解 Path 动画的例子。

A：   导读

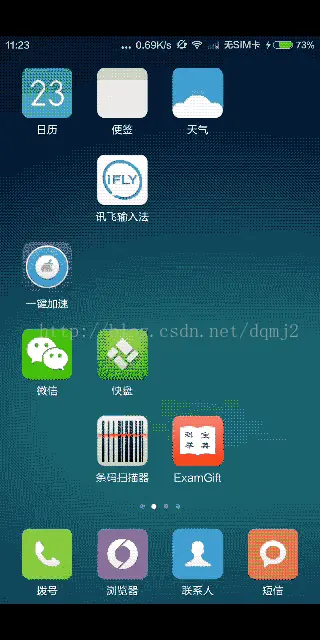

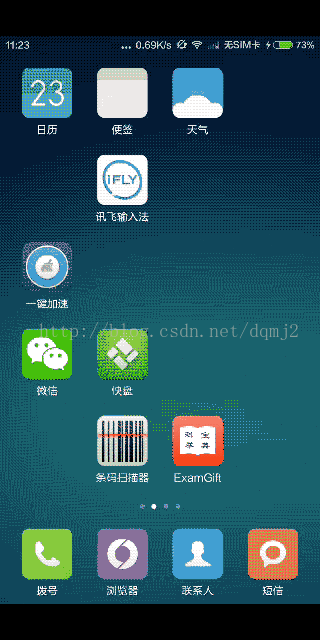

让我们先看一张动图，这是一个查询类的App的欢迎页。

正准备做的欢迎页,发现还不错,决定把这个例子分享出来,几行代码就能了解 Path绘制的动画路径。

关于Path网上的教程已经很多了,这里仅仅是针对这个例子结合Path、 PathMeasure来讲解原理。



B：这里一共分为几步

1、因为是欢迎页，所以展示时间不宜过久。此处设置为了3S左右。

2、前期素材图标：书本、搜索、条形拟文字

3、规定好在屏幕中央，搜索图标在书本上转2圈后,渐显出文本 ,以此来表达交互结果。

一、画出布局

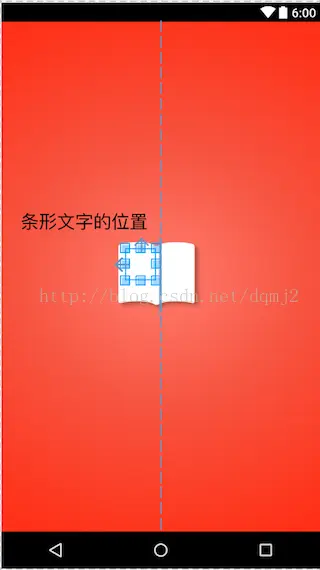

让书本居中，条形文字相对于书本左上角,并设置alpha=0来做好准备。如果项目是基于2.3,请使用NineOldroid库在代码中来设置透明度。

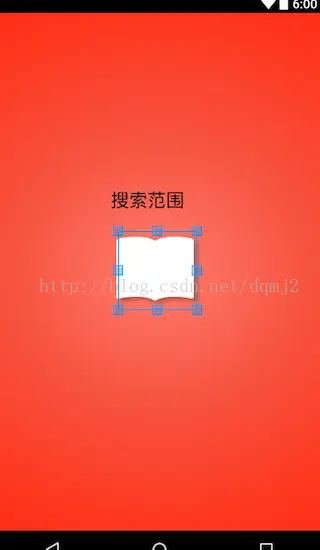

规定好搜索的范围,这里的范围是个自定义 View，暂且称为PathSearch ，稍大于书本即可。

二、声明画笔和路径、和搜索图标素材

规定好动画路径,让搜索图标绕中心转圈就可以，接下来我们来通过代码实现 ,我们在代码中先画出路径。

	Paint mPaint;
	Path mPath;
	Bitmap mBitmap;

	mPaint=new Paint(Paint.ANTI_ALIAS_FLAG);
	mPaint.setStyle(Paint.Style.STROKE);
	mPaint.setColor(Color.GREEN);

	mPath=new Path();
	mBitmap= BitmapFactory.decodeResource(context.getResources(), R.drawable.wel_search);

三、接下来在中心画出一个圆,这里需要用到Path的一个API

Add the specified arc to the path as a new contour.//将指定的弧添加到路径作为新轮廓。

    public void addArc(RectF oval, float startAngle, float sweepAngle)

-RectF 圆的左上角位置和右下角位置,构造方法(floatleft, float top, float right, float bottom)

-startAngle 从哪个角度开始画

-sweepAngle 要画多少度

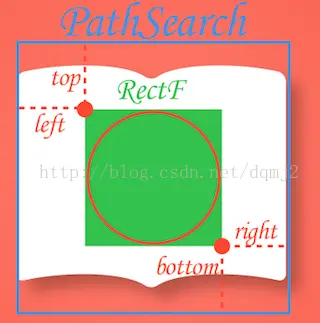

来张图片感受一下什么意思

规定好了RectF,那么就能得出这个圆的范围.这个红圆仅作为标识范围作用。

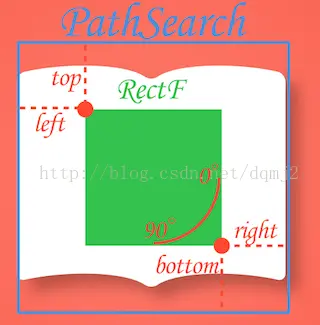

假设我们startAngle设置为0，sweepAngle设置为 90，那么将会成为这个样子。当sweepAngle设置为360度时，我们将得出整个圆。

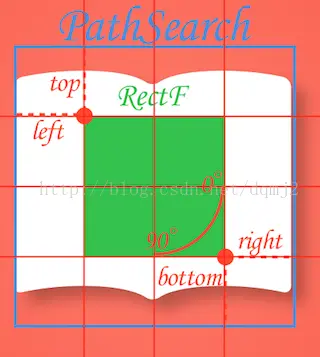

为了计算出RectF的位置，我们可以在脑中构一下图，具象化后如下,可以看到left、 right在框的1/4位置，bottom、right在框的 3/4位置

那么这个时候可以通过重写onSizeChanged来得出RectF

    int distance=w/4; //距离=宽除以4；
    RectF rectF=new RectF(distance,distance,distance*3,distance*3);

四、通过API画好规定范围

此时我们可以将搜索图标放置上去,由于该例子的搜索图标起始位置在右下角，

所以我们设置startAngle为45 ，sweepAngle为360让图标绕圆旋转一周，调用 mPath.addArc(rectF,45,360);方法。

路径有了，接下来如何让搜索图标沿着路径动起来呢，我们可以借助PathMeasure和属性动画来完成。

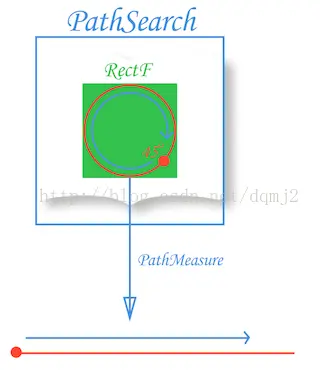

PathMeasure，可以理解成他让你的Path变成了一条直线，并且提供了长度以及每一个点的坐标，来张图感受一下。

声明、测量

    PathMeasure mPathMeasure;

    mPathMeasure=new PathMeasure(mPath,true);

五、接下来就可以来完成动画了

通过mPathMeasure拿到Path的长度mPathMeasure.getLength() 。我们来结合属性动画来完成这一过程。

声明一个数组来存放每个点的坐标。

   	float[] pos=new float[2];

	ValueAnimator valueAnimatorCompat= ValueAnimator.ofFloat(0,mPathMeasure.getLength());
	valueAnimatorCompat.setDuration(1200);//一圈1.2S
	valueAnimatorCompat.setStartDelay(500);//延时0.5S开始动画
	valueAnimatorCompat.setInterpolator(new DecelerateInterpolator());//减速差值器
	valueAnimatorCompat.setRepeatCount(1);//设置重复1次

	//如何拿到不同时段的坐标呢,我们需要监听动画的Update

	valueAnimatorCompat.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
    	@Override
    	public void onAnimationUpdate(ValueAnimator animation) {
        		float value= (float) animation.getAnimatedValue();//获得0到mPathMeasure.getLength()之间的位置

        		mPathMeasure.getPosTan(value,pos,null);//获得该位置上的x、y坐标存储在pos里

        		postInvalidate();//通知UI绘制
   		 }
	});

六、onDraw绘制图片位置

为了让搜索图片显示到路径右下方, 所以计算出的坐标减去了图片宽高的一半

canvas.drawBitmap(mBitmap,pos[0]-mBitmap.getWidth()/2,pos[1]-mBitmap.getHeight()/2,mPaint);

七、最后，通过监听属性动画完成来显示文字条内容即可。

源码：

https://github.com/vvinner/PathSearchs

★★★★★★★★★有用的话Star一下★★★★★★★★★

扩展：

在任何View上添加view：http://blog.csdn.net/dqmj2/article/details/51721193
