过度绘制：
屏幕上某一像素点在一帧中被重复绘制多次，就是过度绘制。
下图中多个卡片跌在一起，但是只有第一个卡片是完全可见的。背后的卡片只有部分可见。但是Android系统在绘制时会将下层的卡片进行绘制，接着再将上层的卡片进行绘制。但其实，下层卡片不可见的部分是不需要进行绘制的，只有可见部分才需要进行绘制。
依据过度绘制的层度可以分成：
- 无过度绘制（一个像素只被绘制了一次）
- 过度绘制x1（一个像素被绘制了两次）
- 过度绘制x2（一个像素被绘制了三次）
- 过度绘制x3（一个像素被绘制了四次）
- 过度绘制x4+（一个像素被绘制了五次以上）
查看自己应用的过度绘制情况：
方法一：通过开发者选项开启GPU过度绘制调试

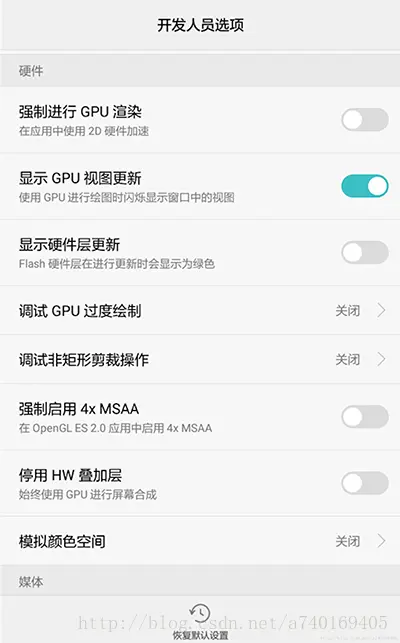

Android手机的开发者选项中有『调试 GPU 过度绘制』的选项：

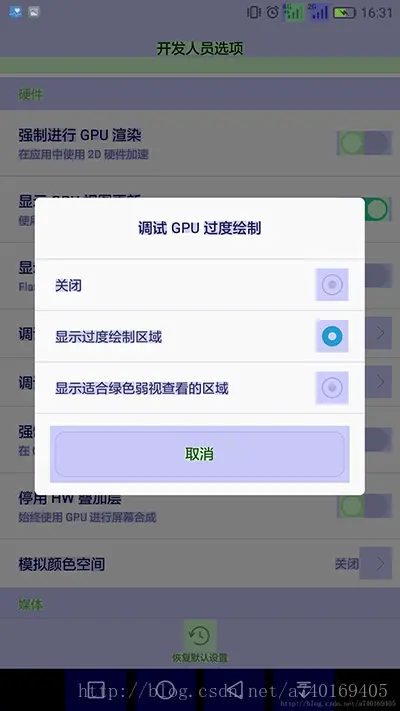

点开后后选择『显示过度绘制区域』：
方法二：通过adb命令开启GPU过度绘制调试
当然，如果每次都进入系统设置嫌麻烦，可以使用adb命令进行开启和关闭：
开启『调试 GPU 过度绘制』：
adb shell setprop debug.hwui.overdraw show关闭『调试 GPU 过度绘制』：
adb shell setprop debug.hwui.overdraw false执行命令之后可能需要重新启动你当前开发的应用。
颜色与过度绘制：
- 原色：没有过度绘制
- 蓝色：1 次过度绘制
- 绿色：2 次过度绘制
- 粉色：3 次过度绘制
- 红色：4 次及以上过度绘制
在平时的开发中，如果出现粉色及以上的过度绘制情况。说明过度绘制以及很严重了。需要进行优化。
优化过度绘制：
1. 去除Activity自带的默认背景颜色:
查看Android源码里的Theme主题，如下：
<style name="Theme">
...
<!-- Window attributes -->
<item name="windowBackground">@drawable/screen_background_selector_dark</item>
...
</style>也就是说继承Theme这个style的风格，默认情况下，新建一个Activity都是有背景的。正常情况下，很多界面其实是不需要背景的。

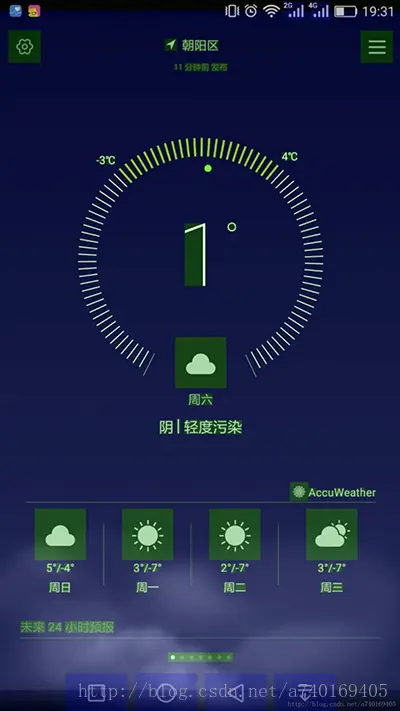

下面是华为自带天气APP的首页，我们可以看到文字部分以及图标部分都是绿色，说面已经是第三层过度绘制了，其中背后天气图是一层，文字又是一层，正常来说应该只有两层，也就是文字和图标应该是蓝色。那么这多出来的一层应该就是Activity自带的背景色了。也就是theme里面设置的。
我们只要在自己的AppTheme里面去除该背景色即可：
<style name="AppTheme" parent="android:Theme.Light.NoTitleBar">
<item name="android:windowBackground">@null</item>
</style>或者在Activity的onCreate方法中：
getWindow().setBackgroundDrawable(null);2.使用Canvas的clipRect和clipPath方法限制View的绘制区域
一个Activity对应有一个Canvas，也就是画布，画布的概念就是一个画板，这个画布提供了很多的API，我们可以通过调用画布的API来绘图以及对画布做一些操作，clipRect方法用来裁切画布上的一个矩形区域，该矩形区域用Rect对象来描述。调用了clipRect之后，画布的可绘制区域减小到和Rect指定的矩形区域一样大小。所有的绘制将限制在该矩形范围之内。这里的裁切概念和PS里的裁切类似。

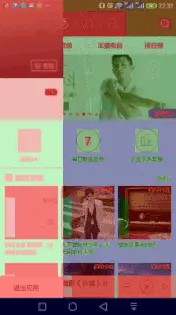

典型的例子，抽屉布局，找了网易云音乐开刀：
注意观察左侧抽屉打开的时候，抽屉布局和背后布局重叠在一起了，此时整个屏幕一多半都变成了红色，过度绘制严重。
在抽屉布局弹出时，抽屉布局是不透明的，也就是说抽屉布局背后挡住的内容布局是不需要绘制的，而网易云进行了绘制，导致抽屉布局所在区域的像素点绘制了多次。
google官方在android.support.v4.widget包下有DrawerLayout.Java类。使用来实现抽屉布局的。该类在重写了drawChild方法：
@Override
protected boolean drawChild(Canvas canvas, View child, long drawingTime) {
final int height = getHeight();
// 判断是否是内容视图
final boolean drawingContent = isContentView(child);
int clipLeft = 0, clipRight = getWidth();
// 记录当前画布信息
final int restoreCount = canvas.save();
if (drawingContent) {
// 只有在绘制内容视图时才进行裁切
final int childCount = getChildCount();
for (int i = 0; i < childCount; i++) {
final View v = getChildAt(i);
if (v == child || v.getVisibility() != VISIBLE ||
!hasOpaqueBackground(v) || !isDrawerView(v) ||
v.getHeight() < height) {
// 如果child是内容视图/视图不可见/视图背景透明/不是抽屉视图/child高度小于父布局高度
// 则不做画布裁切
continue;
}
if (checkDrawerViewAbsoluteGravity(v, Gravity.LEFT)) {
// 盒子在左侧时裁切的left和right
final int vright = v.getRight();
if (vright > clipLeft) clipLeft = vright;
} else {
// 盒子在右侧时裁切的的left和right
final int vleft = v.getLeft();
if (vleft < clipRight) clipRight = vleft;
}
}
// 裁切画布
canvas.clipRect(clipLeft, 0, clipRight, getHeight());
}
// 绘制子视图
final boolean result = super.drawChild(canvas, child, drawingTime);
// 回复到裁切之前的画布
canvas.restoreToCount(restoreCount);
}drawChild方法在ViewGroup类的dispatchDraw方法内被调用，用来绘制子视图，DrawerLayout类通过重写该方法，因为在所有孩子视图绘制之前都会调用drawChild方法，但是这里只需要对内容区域视图做裁切，当绘制内容区域视图时，取得抽屉视图的位置信息，如果抽屉视图可见、背景为不透明、抽屉高度和父布局高度一致时，取得抽屉视图左、上、右、下边缘在canvas中的位置信息。接着进行裁切，将内容视图未被挡住的部分区域裁切出来，并把裁切完的canvas交由子View进行绘制，这样，内容区域只有在裁切后的区域才会绘制，其他区域不进行绘制。待子View绘制完之后，恢复Canvas到裁切之前的状态，因为一个Window下的所有View都使用的是同一个Canvas，所以需要恢复状态给其他子View使用。

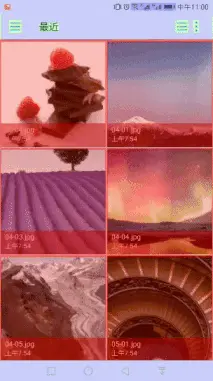

下面看一个系统里的“下载”APP，使用的是DrawerLayout实现：
应用中虽然内容区域是红色，但是抽屉视图拉出来之后，抽屉视图的过度绘制情况却比内容区域未被挡住的部分少。
3. ImageView的background和imageDrawable重叠
Android中，所有的view均可以设置background。ImageView除了能够设置background之外，还能设置ImageDrawable。
在开发中，很多时候需要显示图片，在图片加载出来之前通常是需要显示一张默认图片的，很多时候会使用ImageView的background属性来设置默认背景图，而imageDrawable来设置需要加载的图片。这样会导致一个问题，当图片加载到页面后，默认背景图被挡住了，但是却仍然然需要绘制，导致过度绘制情况的发生。
解决方案是把背景图和真正加载的图片都通过imageDrawable方法进行设置。
总结
- Android中一个window对应一个Canvas，window下的所有视图(View/ViewGroup)使用的都是同一个canvas，视图树的父节点在调用子视图的View.draw之前，会对Canvas进行裁切，裁切的区域就是View在屏幕中所占的矩形区域，这也就是为什么超过View边界的内容会被裁切掉的原因。
- 既然过度绘制值一个像素点被绘制多次，我们只要保证图片或者背景颜色不要叠加在一起即可。正确的方式应该是尽量减少带背景的View产生重叠区域。如果重叠，使用canvas的clipRect进行裁切。
- 尽量减少视图的深度，来减少视图树的遍历过程。
