Android 上如何实现矩形区域截屏

对屏幕进行截屏并裁剪有两种方式：早截图和晚截图。早截图，就是先截取全屏，再让用户对截取到的图片进行修改；与之相对的，晚截图，就是先让用户在屏幕上划好区域，再进行截图和裁剪。其实两者并没有什么太大的区别，这篇就说说怎么实现晚截图。

晚截图可以分成三步：

在屏幕上标出截图的矩形区域
调用系统接口截屏
对截图进行裁剪

效果图如下：

矩形区域截屏

第一步、在屏幕上标识出截图区域

首先确定标识截图区域所需要的功能：

手指拖动形成矩形区域；
可以拖动已经划好的矩形区域进行移动；
可以拖动矩形区域的边框调整大小；
选择完成以后，有“确认”和“取消”功能，“确认”时可以获得选取的区域位置。需要注意的是，按钮的位置应该能够自适应，比如选框几乎占据全屏的情况下，应该把按钮放到选框内部。

最简单的方式就是写一个自定义View，根据touch的位置执行不同的功能即可。实现很简单，只要细心把每一种状态就行，代码请看Bigbang项目的MarkSizeView类。

第二步、调用系统接口截屏

截屏必须在Activity中进行，因为需要调用startActivityForResult()。不过也可以把mMediaProjectionManager传到service中进行后续处理。
还要注意的是Activity本身在截屏的时候应该是透明的，不能对要截取得内容有影响。
直接看代码：

public class ScreenCaptureActivity extends Activity {
    private static final String TAG = ScreenCaptureActivity.class.getName();
    private MediaProjectionManager mMediaProjectionManager;
    private int REQUEST_MEDIA_PROJECTION = 1;
    private SimpleDateFormat dateFormat;
    private String pathImage;
    private WindowManager mWindowManager;
    private ImageReader mImageReader;
    private MediaProjection mMediaProjection;
    private int mResultCode;
    private Intent mResultData;
    private VirtualDisplay mVirtualDisplay;
    private String strDate;
    private int windowWidth;
    private int windowHeight;
    private String nameImage;
    private int mScreenDensity;

    @RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        mMediaProjectionManager = (MediaProjectionManager) getApplication().getSystemService(Context.MEDIA_PROJECTION_SERVICE);
        createVirtualEnvironment();
        startActivityForResult(mMediaProjectionManager.createScreenCaptureIntent(), REQUEST_MEDIA_PROJECTION);
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    @Override
    public void onActivityResult(int requestCode, int resultCode, Intent data) {
        if (requestCode == REQUEST_MEDIA_PROJECTION) {
            if (resultCode != Activity.RESULT_OK) {
                return;
            } else if (data != null && resultCode != 0) {
                mResultCode = resultCode;
                mResultData = data;

                startVirtual();
                new Handler(Looper.getMainLooper()).postDelayed(new Runnable() {
                    @Override
                    public void run() {
                        startCapture();
                    }
                },100);
            }
        }
    }

    @RequiresApi(api = Build.VERSION_CODES.KITKAT)
    private void createVirtualEnvironment() {
        dateFormat = new SimpleDateFormat("yyyy_MM_dd_hh_mm_ss");
        strDate = dateFormat.format(new Date());
        pathImage = Environment.getExternalStorageDirectory().getPath() + "/Pictures/";
        nameImage = pathImage + strDate + ".png";
        mMediaProjectionManager = (MediaProjectionManager) getApplication().getSystemService(Context.MEDIA_PROJECTION_SERVICE);
        mWindowManager = (WindowManager) getApplication().getSystemService(Context.WINDOW_SERVICE);
        windowWidth = mWindowManager.getDefaultDisplay().getWidth();
        windowHeight = mWindowManager.getDefaultDisplay().getHeight();
        DisplayMetrics metrics = new DisplayMetrics();
        mWindowManager.getDefaultDisplay().getMetrics(metrics);
        mScreenDensity = metrics.densityDpi;
        mImageReader = ImageReader.newInstance(windowWidth, windowHeight, 0x1, 2); //ImageFormat.RGB_565

        Log.i(TAG, "prepared the virtual environment");
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    public void startVirtual() {
        if (mMediaProjection != null) {
            Log.i(TAG, "want to display virtual");
            virtualDisplay();
        } else {
            Log.i(TAG, "start screen capture intent");
            Log.i(TAG, "want to build mediaprojection and display virtual");
            setUpMediaProjection();
            virtualDisplay();
        }
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    public void setUpMediaProjection() {
        mMediaProjection = mMediaProjectionManager.getMediaProjection(mResultCode, mResultData);
        Log.i(TAG, "mMediaProjection defined");
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    private void virtualDisplay() {
        mVirtualDisplay = mMediaProjection.createVirtualDisplay("screen-mirror",
                windowWidth, windowHeight, mScreenDensity, DisplayManager.VIRTUAL_DISPLAY_FLAG_AUTO_MIRROR,
                mImageReader.getSurface(), null, null);
        Log.i(TAG, "virtual displayed");
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    private void startCapture() {
        strDate = dateFormat.format(new java.util.Date());
        nameImage = pathImage + strDate + ".png";

        Image image = mImageReader.acquireLatestImage();
        int width = image.getWidth();
        int height = image.getHeight();
        final Image.Plane[] planes = image.getPlanes();
        final ByteBuffer buffer = planes[0].getBuffer();
        int pixelStride = planes[0].getPixelStride();
        int rowStride = planes[0].getRowStride();
        int rowPadding = rowStride - pixelStride * width;
        Bitmap bitmap = Bitmap.createBitmap(width + rowPadding / pixelStride, height, Bitmap.Config.ARGB_8888);
        bitmap.copyPixelsFromBuffer(buffer);
        bitmap = Bitmap.createBitmap(bitmap, 0, 0, width, height);
        image.close();
        Log.i(TAG, "image data captured");

        //保存截屏结果，如果要裁剪图片，在这里处理bitmap
        if (bitmap != null) {
            try {
                File fileImage = new File(nameImage);
                if (!fileImage.exists()) {
                    fileImage.createNewFile();
                    Log.i(TAG, "image file created");
                }
                FileOutputStream out = new FileOutputStream(fileImage);
                if (out != null) {
                    bitmap.compress(Bitmap.CompressFormat.PNG, 100, out);
                    out.flush();
                    out.close();
                    Intent media = new Intent(Intent.ACTION_MEDIA_SCANNER_SCAN_FILE);
                    Uri contentUri = Uri.fromFile(fileImage);
                    media.setData(contentUri);
                    this.sendBroadcast(media);
                    Log.i(TAG, "screen image saved");
                }
            } catch (FileNotFoundException e) {
                e.printStackTrace();
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    private void tearDownMediaProjection() {
        if (mMediaProjection != null) {
            mMediaProjection.stop();
            mMediaProjection = null;
        }
        Log.i(TAG, "mMediaProjection undefined");
    }
}

第三步、对截图进行裁剪

根据第一步得到的截图区域mRect对第二步中得到的截屏结果bitmap进行裁剪：

if (mRect != null) {
    if (mRect.left < 0)
        mRect.left = 0;
    if (mRect.right < 0)
        mRect.right = 0;
    if (mRect.top < 0)
        mRect.top = 0;
    if (mRect.bottom < 0)
        mRect.bottom = 0;
    int cut_width = Math.abs(mRect.left - mRect.right);
    int cut_height = Math.abs(mRect.top - mRect.bottom);
    if (cut_width > 0 && cut_height > 0) {
    Bitmap cutBitmap = Bitmap.createBitmap(bitmap, mRect.left, mRect.top, cut_width, cut_height);
}

需要注意的是，在调用系统截屏功能的时候，如果手机有NavigationBar（虚拟导航栏），windowHeight的取值就是不包括NavigationBar的高度的，如果不进行调整，就会导致截屏被压缩。如何获取屏幕的真实高度，可以参考Android如何判断NavigationBar是否显示（获取屏幕真实的高度）。

而且NavigationBar还会导致截屏的结果出现边框，边框的颜色是透明的，原因是第二步代码中的rowPadding！=0，截屏如下图所示：

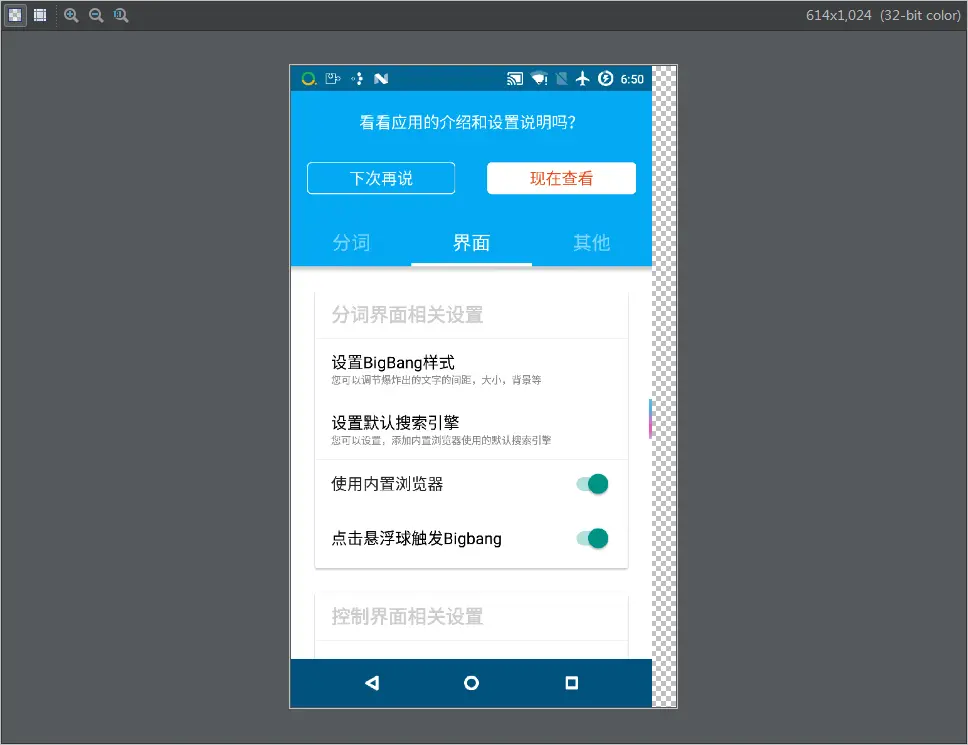

带NavigationBar使用系统截图的结果

那么如果我们想要对截图的结果进行保存或者裁剪，就必须要去除边框，找出真正的内容区域，也就是在第一个不透明的像素和最后一个不透明像素之间的内容，然后才能对得到的区域进行第三步的裁剪，代码如下：

int[] pixel=new int[width];
bitmap.getPixels(pixel,0,width ,0,0,width,1);
int leftPadding=0;
int rightPadding=width;
for (int i=0;i<pixel.length;i++){
    if (pixel[i]!=0){
        leftPadding=i;
        break;
    }
}
for (int i=pixel.length-1;i>=0;i--){
    if (pixel[i]!=0){
        rightPadding=i;
        break;
    }
}
bitmap=Bitmap.createBitmap(bitmap,leftPadding, 0, rightPadding-leftPadding, height);

处理后的截图如下：

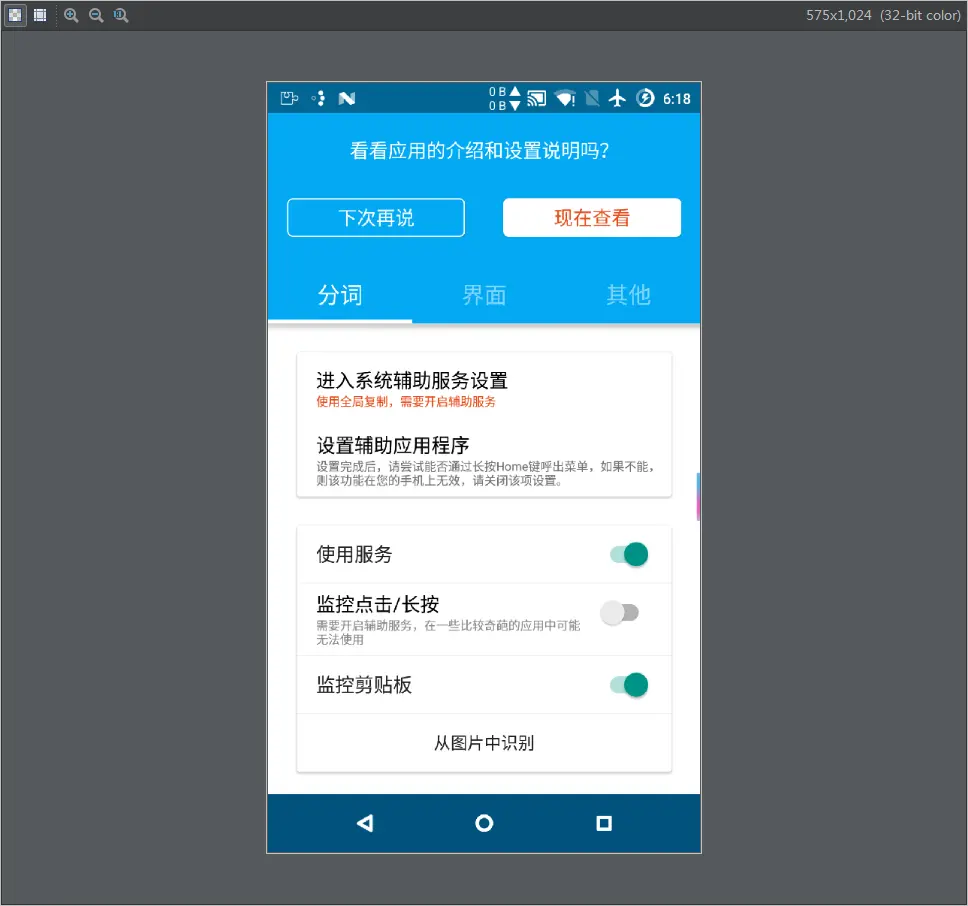

取得截图结果的内容部分

你可能会觉得既然是rowPadding！=0导致出现边框，而且边框只在右边，为什么不直接把右边rowPadding宽度的内容截掉呢？其实是因为如果不调整windowHeight，就会在左边也产生框，所以才用了上面的方法。

Android 上如何实现矩形区域截屏

第一步、在屏幕上标识出截图区域

第二步、调用系统接口截屏

第三步、对截图进行裁剪

完整代码可以参考Bigbang项目的MarkSizeView类、ScreenCaptureActivity类和ScreenCapture类。
