AIDL 浅析AIDL(Android Interface Definition Language)，即 Android

AIDL(Android Interface Definition Language)，即Android接口定义语言。为了实现Android系统中进程与进程之间的通信(IPC)，而提供的一种通信方式。

建立步骤

以AndroidStudio为例，具体步骤如下：

在java同级目录下创建一个名为aidl的目录；
创建一个aidl文件；

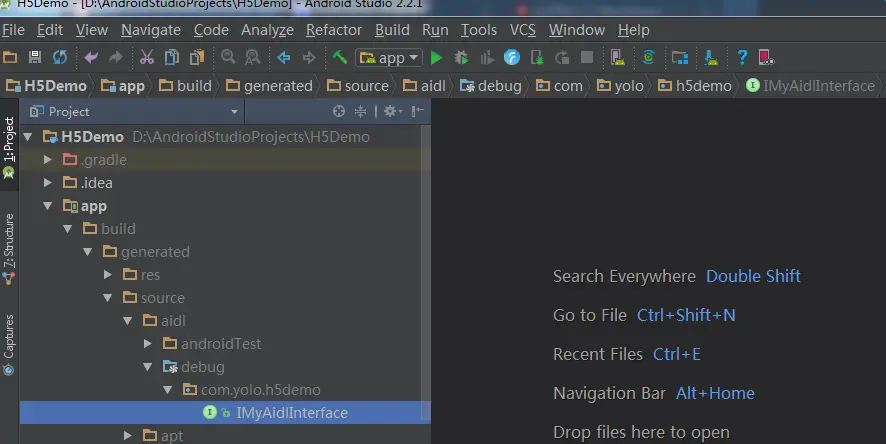

执行rebuild project即可自动生成.java文件，它的完整路径是：app->build->generated->source->aidl->debug->com->lypeer->ipcclient->BookManager.jav；

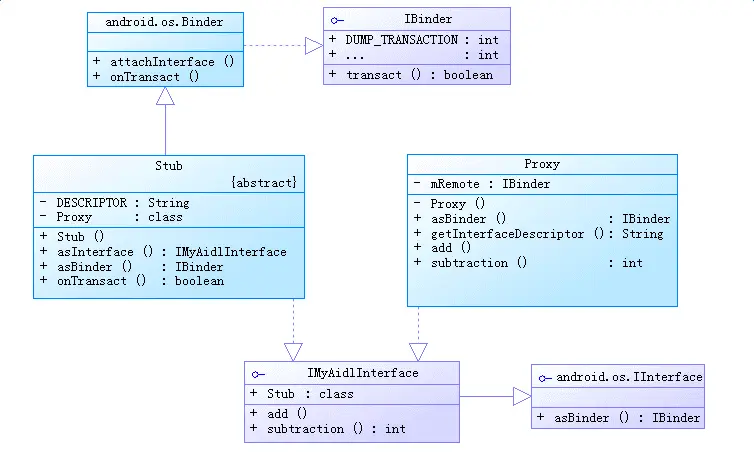

类图


在AIDL接口中有静态内部类类Stub和add()、subtraction()方法，在静态内部类中存在内部类Proxy。

代码分析

RemoteService初始化的执行流程是RemoteService()->onCreate()->onBind()，这里我们将AIDL定义的接口方法进行了重写，实现了具体功能。接着在onBind()方法里将Stub对象即IBinder对象返回出去。

public class RemoteService extends Service {
 private IBinder iBinder;
 public RemoteService() {
 }
 @Override
 public void onCreate() {
     super.onCreate();
     //初始化Binder，就是初始化Stub，就是将Stub中的DESCRIPTION描述标识依附到到Interface中记录下来。方便客户端获取AIDL对象，调用接口方法。
     iBinder = new MyBinder();
 }

 @Override
 public IBinder onBind(Intent intent) {
     return  iBinder;
 }

 class MyBinder extends IMyAidlInterface.Stub{
     @Override
     public void add(int a, int b) throws RemoteException {
           //add()方法的具体实现
     }
     @Override
     public int subtraction(int a, int b) throws RemoteException {
           ////subtraction()方法的具体实现
         return 0;
     }
 }
}

客户端绑定service以后，回调方法onBinder（）会将IBinder对象返回到onServiceConnected方法中。从而借助于Stub中的asInterface方法去获取本地AIDL对象或者实例化Proxy获取远程AIDL对象，进而调用接口中的方法。

//绑定服务
bindService(new Intent(this, RemoteService.class), new ServiceConnection() {
 @Override
 public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
     //在RemoteService初始化的时候会生成IBinder对象，服务连接成功会返回IBinder。

     //通过IMyAidlInterface.Stub中的asInterface方法根据Stub的DESCRIPTOR获取AIDL对象,调用接口中的方法
     IMyAidlInterface aidlInterface = IMyAidlInterface.Stub.asInterface(iBinder);
     try {
         aidlInterface.add(1,1);
     } catch (RemoteException e) {
         e.printStackTrace();
     }
 }

 @Override
 public void onServiceDisconnected(ComponentName componentName) {

 }
},BIND_AUTO_CREATE);

asInterface方法中执行了很重要的代码，它会先根据DESCRIPTION搜索本地是否存在AIDL对象，如果存在，则return；否则就实例化Proxy，创建远程IBinder对象。

/**
* Cast an IBinder object into an com.yolo.h5demo.IMyAidlInterface interface,
* generating a proxy if needed.
*/
public static com.yolo.h5demo.IMyAidlInterface asInterface(android.os.IBinder obj) {
 if ((obj == null)) {
     return null;
 }
     //搜索本地是否已经有可用的对象了
 android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
 if (((iin != null) && (iin instanceof com.yolo.h5demo.IMyAidlInterface))) {
     return ((com.yolo.h5demo.IMyAidlInterface) iin);
 }
     //新建远程Proxy对象，内部实例化Binder
 return new com.yolo.h5demo.IMyAidlInterface.Stub.Proxy(obj);
}

4.Proxy就是客户端和服务端通信的代理类了,通过transact方法处理客户端与服务端的数据流。正是由于asInterface获取到IBinder对象即Proxy，才会执行transact方法将客户端数据和请求发送到服务端。

@Override
public void add(int a, int b) throws android.os.RemoteException {
 //_data用来存储流向服务端的数据流，
 //_reply用来存储服务端流回客户端的数据流
 android.os.Parcel _data = android.os.Parcel.obtain();
 android.os.Parcel _reply = android.os.Parcel.obtain();
 try {
     _data.writeInterfaceToken(DESCRIPTOR);
     _data.writeInt(a);
     _data.writeInt(b);
     ////调用 transact() 方法将方法id和两个 Parcel 容器传过去
     mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0);
     ////从_reply中取出服务端执行方法的结果
     _reply.readException();
 } finally {
     _reply.recycle();
     _data.recycle();
 }
}

服务端则根据参数，通过switch语句执行不同操作，调用本地方法执行，将返回结果写入reply流

@Override
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
 switch (code) {
     case INTERFACE_TRANSACTION: {
         reply.writeString(DESCRIPTOR);
         return true;
     }
     case TRANSACTION_add: {
         data.enforceInterface(DESCRIPTOR);
         int _arg0;
         _arg0 = data.readInt();
         int _arg1;
         _arg1 = data.readInt();
         this.add(_arg0, _arg1);
         reply.writeNoException();
         return true;
     }
     case TRANSACTION_subtraction: {
         data.enforceInterface(DESCRIPTOR);
         int _arg0;
         _arg0 = data.readInt();
         int _arg1;
         _arg1 = data.readInt();
         int _result = this.subtraction(_arg0, _arg1);
         reply.writeNoException();
         reply.writeInt(_result);
         return true;
     }
 }
 return super.onTransact(code, data, reply, flags);
}

各位大神，有描述不对之处还望指正！
