初探 iOS Network Extension (新手向)

稀土君
11,883 阅读5分钟
原文链接： www.jianshu.com

一、 安装NEProviderTargetTemplates.pkg

由于未知原因苹果在mac OS 10.12中删除了这个文件，因此我们需要从10.11系统中提取或下载。百度网盘

安装完毕后，在新增build target中我们就可以看到多了AppProxy和 Package Tunnrl Provider。我们选择Package Tunnrl Provider，在下一步中照例输入包名作者名等等，完成添加。

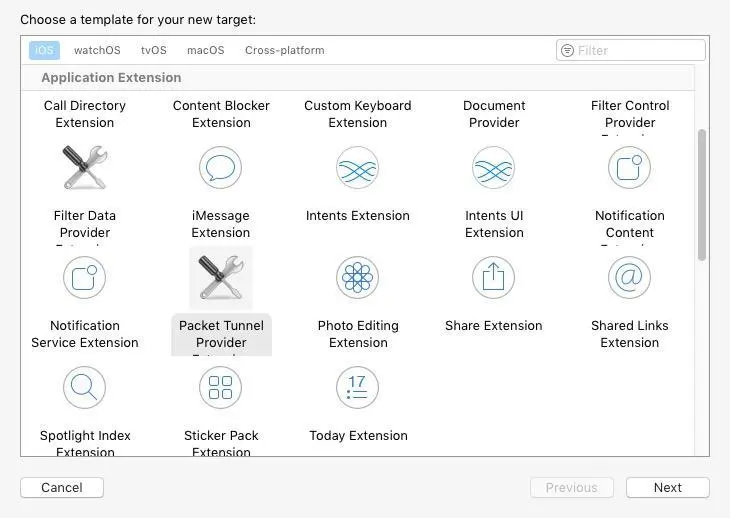

添加Packet Tunnel Provider

二、申请Profile

Network Extension不同于其他权限，无法在Xcode的compalities中一键启用，需要在Apple Developer中心手动申请profile。申请过程中会让选择additional entitlement，钩上我们的ne证书,生成并下载倒入Xcode。

同时编辑entitlememts文件，加入下列内容。

    com.apple.developer.networking.networkextension

        packet-tunnel-provider
        app-proxy-provider
        content-filter-provider

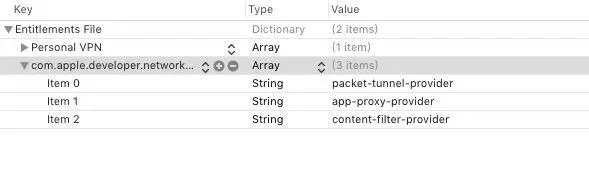

效果如图


PS.你需要同时为主程序和Extension创建profile。

三、第一次建立VPN链接

创建vpn profile

  1. 首先，我们需要在主程序中像系统生名一个ProviderManager，即设置VPN中的栏目。

    let manager = NETunnelProviderManager()
let conf = NETunnelProviderProtocol()
conf.serverAddress = "Rabbit" //任意值,显示在设置-VPN-Detial中
manager.protocolConfiguration = conf
manager.localizedDescription = "Rabbit VPN"
manager.enable = True //使VPN在系统中变为选中的状态

    ​

  1. 将manager保存至系统中。

    manager.saveToPreferencesWithCompletionHandler{
    error in
    if error != nil{print(error);return;}
    //Todo
}

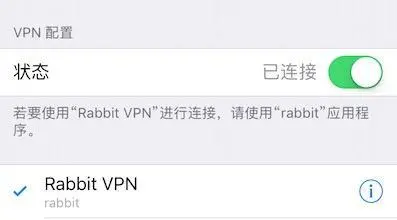

    此时，打开系统-Vpn菜单，即可看见我们新建的Vpn条目


    ​

    1. 此时如果save方法调用多次，会出现VPN 1 VPN 2等多个描述文件 ，因此，苹果也要求，在创建前应读取当前的managers。

      NETunnelProviderManager.loadAllFromPreferencesWithCompletionHandler{
    (managers, error) in
    guard let managers = managers else{return}
    let manager: NETunnelProviderManager
    if managers.count > 0 {
        manager = managers[0]
    }else{
        manager = self.createProviderManager()
    }
    // Todo
    // manager.saveToPreferences.......
}

      ​

简单配置extension

  1. 打开extension中的模板文件，对应Swift版本与父类修改语法。主要需要以下两个函数控制VPN状态

    func startTunnelWithOptions(options: [String : NSObject]?, completionHandler: (NSError?) -> Void)
//启动VPN时调用

func stopTunnelWithReason(reason: NEProviderStopReason, completionHandler: () -> Void)
//停止VPN时调用

  2. 此时我们仅仅需要测试VPN连接是否能正常建立。因此我们只需要在startTunnelWithOptions中调用setTunnelNetworkSettings方法即可。当completionHandler()执行后VPN连接就会显示在手机上了。

    override func startTunnelWithOptions(options: [String : NSObject]?, completionHandler: (NSError?) -> Void) {
    let ipv4Settings = NEIPv4Settings(addresses: ["10.0.0.1"], subnetMasks: ["255.255.255.0"])
    // 这里RemoteAddress可任意填写。
    let networkSettings = NEPacketTunnelNetworkSettings(tunnelRemoteAddress: "8.8.8.8")
    networkSettings.MTU = 1500
    networkSettings.IPv4Settings = ipv4Settings
    setTunnelNetworkSettings(networkSettings) {
        error in
        guard error == nil else {
            nslog(error.debugDescription)
            completionHandler(error)
            return
        }
        completionHandler(nil)
    }
}

    ​

启动VPN

  1. 启动VPN很简单，只需对ProviderManager执行startVPNTunnelWithOptions()方法即可

     try! manager.connection.startVPNTunnelWithOptions([:])
    • 注意，如果在创建VPN Save后立刻执行startVPN，会遇到报错说Domain=“null”。此时说明系统还未准备好。所以应将启动代码放到 loadFromPreferences 的Block中。
    saveToPreferences{
   error in
   .....
   manager.loadFromPreferencesWithCompletionHandler{
        if $0 != nil{print($0)}
        manager.startVPN.........
    }
}

  2. 此时，VPN应该能成功启动。


  3. 连接成功会manager.connection.status会发生相应改变，因此我们需要在按下连接按钮后监听status，从而知道目前Vpn的连接状态。

    loadProviderManager { [unowned self] (manager) -> Void in
    if let manager = manager {
        NSNotificationCenter.defaultCenter().addObserverForName("VpnStatusChanged", object: manager.connection.status, queue: NSOperationQueue.mainQueue(), usingBlock: { [unowned self] (notification) -> Void in
            self.updateStatus(manager)
            })
    }
}

    ​

Debug

  • Extension debug不同于正常的程序，尽量使用NSlog代替print，即可在系统日志中查看到内容。同时，如果需要Debug，可通过Xcode->Debug->Attach To Process 选择你的Tunnel名进行debug

  • 若在此时启动VPN时不断提示Connection intrupt、Connection invalid ，一般是因为target配置错误导致启动失败、崩溃。比如Carthage添加了framwork却没有执行copy-framwork等等……

    ​

四、导入NEKit

Extension中导入NEKit后进行简单配置，导入规则等等可参照NEKit的项目Specht配置相应启动停止函数。注意：目前NEKit在Swift3环境下仍然存在相应问题，将导致连接在网络请求下很快崩溃断开，可考虑先使用Swift2.3版本进行操作。

五、监听网络状态改变

  • 这里是苹果的一个大坑。当网络状态改变 例如发生 WiFi->4G 切换时，若保持VPN连接，则会在状态栏上显示一个暗色的WiFi图标。反之，则会发生让手机在WiFI连接的状态下走流量等奇怪问题。

  • NEProvider 中存在属性public var defaultPath: NWPath? { get } 表明当前系统的网络请求路径。我们可以通过KVO监听他的改变。当defaultPath与之前状态发生改变，且defaultPath.status == .Satisfied

    时，我们可以认定系统网络进行了切换。此时我们需要重启VPN及重启代理服务器。

重连VPN方法非常简单，只需要再次调用StartVPN函数即可。

NSLog("Network Environment Changed")
let delayTime = dispatch_time(DISPATCH_TIME_NOW, Int64(1 * Double(NSEC_PER_SEC)))
dispatch_after(delayTime, dispatch_get_main_queue()) {
    // 延迟1s确保系统就绪
    self.startTunnelWithOptions(nil){_ in}
}

同时我们需要重启proxyServer，否则会发生部分连接在WiFi环境下继续使用4G网络出口等问题。

interface.stop()
proxyServer.stop()

六、传递配置文件

我们需要在主程序中传递类似账号、密码、端口、加密方式等参数给我们的VPN组件。

  • 主程序写入

    还记得之前的NETunnelProviderProtocol吗？我们可以把配置放在NETunnelProviderProtocol的providerConfiguration中

    let conf = ["port":1000,"method":"AES-256-CFB","password":"hello"]
let providerProtocol = manager.protocolConfiguration as! NETunnelProviderProtocol
providerProtocol.providerConfiguration = conf
manager.protocolConfiguration = orignConf

    注意：设置要在save之前，否则会不生效。

  • Extension中读取：

    NETunnelProvider存着我们的配置

    public var protocolConfiguration: NEVPNProtocol { get }

    因此我们只要直接读取就好啦~

    guard let conf = (protocolConfiguration as! NETunnelProviderProtocol).providerConfiguration else{
    NSLog("[ERROR] No ProtocolConfiguration Found")
    exit(EXIT_FAILURE)
}
let address = conf["address"] as! String
let port = conf["port"] as! Int
...

    大功告成。

    ​

七、结语

此时，我们的一个非常简单的一个利用NEKit进行的简单代理软件就完成了。其实NE开发中最困难和最多坑的地方NEKit已经帮我们解决了。本文只是帮住在像我一样在进行NetworkExtension开发尝试的iOS萌新，和我自己对这两天折腾的一个记录。
