Android 屏幕适配姿势

抽象递归
10,243 阅读6分钟
原文链接： www.jianshu.com

GitHub地址

ScreenAdaptDemo

为什么要屏幕适配？



统计

碎片化

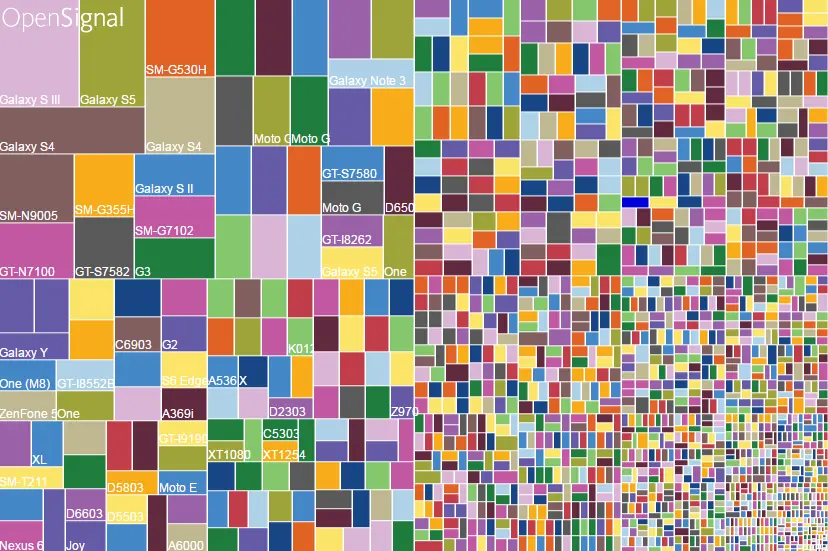

  • 品牌机型碎片化
  • 屏幕尺寸碎片化
  • 操作系统碎片化

为了保证用户获得一致的用户体验效果，使得某一元素在Android不同尺寸、不同分辨率的手机上具备相同的显示效果，则需要我们进行屏幕适配。

基础概念

屏幕尺寸

屏幕尺寸是指屏幕对角线的长度，单位是英寸，1 inch=2.54 cm

屏幕分辨率

手机在横向和纵向上的像素点数总和，单位是像素（pixel)，1px = 1像素点，举个栗子，1080x1920，即宽度方向上有1080个像素点，在高度方向上有1920个像素点。

屏幕像素密度

每英寸像素点个数，单位是dpi，dots per inch。为简便起见，Android 将所有屏幕密度分组为六种通用密度： 低、中、高、超高、超超高和超超超高。

  • ldpi（低）~120dpi
  • mdpi（中）~160dpi
  • hdpi（高）~240dpi
  • xhdpi（超高）~320dpi
  • xxhdpi（超超高）~480dpi
  • xxxhdpi（超超超高）~640dpi


屏幕密度无关像素dp(dip)

Density Independent Pixels，即密度无关像素。

  • 160dpi, 1dp = 1px
  • 240dpi, 1dp = 1.5px
  • 320dpi, 1dp = 2px
  • 480dpi, 1dp = 3px
  • 640dpi, 1dp = 4px

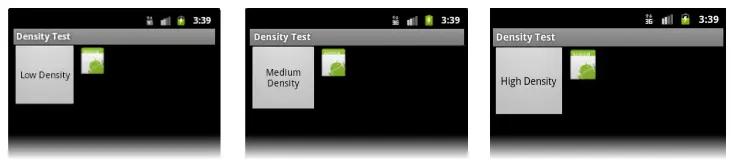

使用px在低、中、高屏幕密度下的效果



使用dp在低、中、高屏幕密度下的效果



独立比例像素sp

Scale Independent Pixels, 即sp或sip。
Android开发时用此单位设置文字大小，可根据字体大小首选项进行缩放，推荐使用12sp、14sp、18sp、22sp作为字体设置的大小，不推荐使用奇数和小数，容易造成精度的丢失问题,小于12sp的字体会太小导致用户看不清。

屏幕适配之图片适配



在设计图标时，对于5种主流的像素密度(mdpi,hdpi,xhdpi,xxhdpi和xxxdpi)应按照2:3:4:6:8的比例进行缩放。例如一个启动图片ic_launcher.png,它在各个像素密度文件夹下大小为：

  • ldpi（低）
  • mdpi（中）48*48
  • hdpi（高）72*72
  • xhdpi（超高）96*96
  • xxhdpi（超超高）144*144
  • xxxhdpi（超超超高）192*192

存在的问题

  • 每套分辨率出一套图，为美工或者设计增加了许多工作量
  • 对Android工程文件的apk包变的很大

解决方法

Android SDK加载图片流程

  1. Android SDK会根据屏幕密度自动选择对应的资源文件进行渲染加载，比如说，SDK检测到你手机的分辨率是xhdpi，会优先到xhdpi文件夹下找对应的图片资源；
  2. 如果xhdpi文件夹下没有图片资源，那么就会去分辨率高的文件夹下查找，比如xxhdpi，直到找到同名图片资源，将它按比例缩小成xhpi图片；
  3. 如果往上查找图片还是没有找到，那么就会往低分辨率的文件夹查找，比如hdpi，直到找到同名图片资源，将它按比例放大成xhpi图片。

根据加载图片的流程，可以得出理论上提供一套图片就可以了。

那么应该提供哪种分辨率规格呢？

原则上越高越好，同时结合当前主流分辨率屏幕

目前推荐xhdpi:

  1. xhdpi目前主流
  2. 如果选用太低分辨率的图片，那么在高分辨率手机上显示就会模糊
  3. iPhone主流的屏幕dpi约等于320, 刚好属于xhdpi，射击师只需切一套图就好了。

自动拉伸图片




屏幕适配之布局适配

布局参数

使用wrap_content, match_parent, layout_weight。

weight的使用



  • 当layout_width为0dp，layout_weight分别是1和2

  • 当layout_width为match_parent,layout_weight分别为1和2

weight的计算

宽度 = 原来宽度 + 权重比值 * 剩余宽度

  • 当layout_width为0dp，layout_weight分别是1和2

    第一个按钮：宽度 = 0 + 1/3 * 屏宽 = 1/3屏宽

    第二个按钮：宽度 = 0 + 2/3 * 屏宽 = 2/3屏宽

  • 当layout_width为match_parent, layout_weight分别是1和2

    第一个按钮：宽度 = 屏宽 + 1/3 (屏宽 - 2 屏宽) = 2/3屏宽

    第二个按钮：宽度 = 屏宽 + 2/3 (屏宽 - 2 屏宽) = 1/3屏宽

布局使用

使用相对布局，禁用绝对布局。

限定符

尺寸限定符

  • 在手机较小的屏幕上，加载layout文件夹布局
  • 在平板电脑和电视的屏幕（>7英寸）上， 加载layout-large文件夹的布局
  • Android3.2版本之前

最小宽度限定符

  • 在手机较小的屏幕上，加载layout文件夹布局
  • 标准7英寸平板（其最小宽度为 600 dp），加载layout-sw600dp文件夹的布局
  • 在Android3.2版本及之后版本

布局别名

  • 适配手机的单面板（默认）布局：res/layout/activity_main.xml
  • 适配尺寸>7寸平板的双面板布局（Android 3.2前）：res/layout-large/activity_main.xml
  • 适配尺寸>7寸平板的双面板布局（Android 3.2后）：res/layout-sw600dp/activity_main.xml

最后的两个文件的xml内容是完全相同的，这会带来：文件名的重复从而带来一些列后期维护的问题，修改一个文件，可能忘记修改另外一个。于是为了要解决这种重复问题，我们引入了布局别名。

  • 适配手机的单面板（默认）布局：res/layout/activity_main.xml

  • 适配尺寸>7寸平板的双面板布局：res/layout/activity_twopanes.xml

  • res/values/layout.xml



      @layout/activity_main

  • res/values-large/layout.xml



      @layout/activity_twopanes

  • res/values-sw600dp/layout.xml



      @layout/activity_twopanes

  • setContentView(R.layout.main);

屏幕方向限定符

  • res/layout-land
  • res/layout-port
  • res/layout-sw600dp-land
  • res/layout-sw600dp-port

屏幕适配之dimen适配

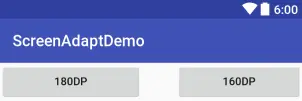

  • Nexus 4 (4.7英寸 768x1280:xhdpi)

  • Nexus S (4英寸 480x800:hdpi)


即使使用dp，依然不能解决屏幕分辨率的适配问题，我们可以针对不同的屏幕创建不同的dimen值。

  • res/values/dimens.xml


  180dp
  160dp

  • res/values-480x800/dimens.xml


      113dp
      100dp

屏幕适配之百分比布局

屏幕适配之自适应用户界面




当NewsReader在横屏时是双面板，左侧是HeadLinesFragment, 右侧是ArticleFragment, 点击新闻标题, 切换ArticleFragment的内容。当NewsReader在竖屏时是单面板，只有个HeadLinesFragment, 点击新闻标题，跳转到ArticleActivity去显示新闻内容。所以，要实现这样的横竖屏适配，只是通过布局是完成不了的，不同业务逻辑的处理，还需要写代码来完成，这就是我们的自适应用户界面。

使用布局别名

  • res/values/layouts.xml


  @layout/onepane_with_bar
  false

  • res/values-sw600dp-land/layouts.xml


  @layout/twopanes
  true

  • res/values-sw600dp-port/layouts.xml


      @layout/onepane
      false

判断是单面板还是双面板

View articleView = findViewById(R.id.article);
mIsDualPane = articleView != null && articleView.getVisibility() == View.VISIBLE;//如果能够找到ArticleFragment则是双面板

单双面板的不同业务逻辑

public void onHeadlineSelected(int index) {
    mArtIndex = index;
    if (mIsDualPane) {
        // display it on the article fragment
        mArticleFragment.displayArticle(mCurrentCat.getArticle(index));
    }
    else {
        // use separate activity
        Intent i = new Intent(this, ArticleActivity.class);
        i.putExtra("catIndex", mCatIndex);
        i.putExtra("artIndex", index);
        startActivity(i);
    }
}

参考

本文部分文字和图片直接摘录自以下内容：
