上篇留下的两个入口接着深入分析，图片缓存SDImageCache和图片下载SDWebImageDownloader

SDImageCache

SDImageCache maintains a memory cache and an optional disk cache. Disk cache write operations are performed asynchronous so it doesn’t add unnecessary latency to the UI.

SDImageCache包含内存缓存以及磁盘缓存。其中，磁盘缓存写入操作是异步执行的，因此不会给UI增加不必要的延迟

查找缓存图片

- (nullable NSOperation *)queryCacheOperationForKey:(nullable NSString *)key done:(nullable SDCacheQueryCompletedBlock)doneBlock;

  1. 确定key值，实际上就是url.absoluteString

    NSString *key = [self cacheKeyForURL:url];

// 如果key不存在，直接返回
 if (!key) {
     if (doneBlock) {
         doneBlock(nil, nil, SDImageCacheTypeNone);
     }
     return nil;
 }

  2. 第一次在内存中查找：
    内部其实是通过NSCache来获取和存储的

    UIImage *image = [self imageFromMemoryCacheForKey:key];
// 方法内部实现：memCache 是 NSCache类型
// return [self.memCache objectForKey:key];

  3. 查找到图片之后的操作
    其中，内存很快，几乎不需要时间，所以不需要一个执行任务，返回operation为nil

    if (image) {
     NSData *diskData = nil;
     // 是否是gif图片，实际判断图片对应的数组是否为空
     if ([image isGIF]) {
         // 在磁盘缓存中根据key获取图片的data
         diskData = [self diskImageDataBySearchingAllPathsForKey:key];
     }
     if (doneBlock) {
         // 查询完成，缓存设置为SDImageCacheTypeMemory
         doneBlock(image, diskData, SDImageCacheTypeMemory);
     }
     return nil;
 }

  4. 内存找不到的情况下，第二次在磁盘中查询
    磁盘查找比较耗时，所以需要创建一个执行任务operation
    ioQueue是一个串行队列，这里新开线程，异步执行,不会阻塞UI

    NSOperation *operation = [NSOperation new];
 dispatch_async(self.ioQueue, ^{
     if (operation.isCancelled) {
         // do not call the completion if cancelled
         return;
     }
     // 磁盘文件IO会增大内存消耗，放在自动释放池中，降低内存峰值
     @autoreleasepool {
         // 通过key获取文件路径，然后通过文件路径获取data，其中文件路径内部是通过md5加密的
         NSData *diskData = [self diskImageDataBySearchingAllPathsForKey:key];

         // 内部实现也是先获取data，然后转换成Image，其中image是经过解压缩，根据屏幕同比例增大，甚至在必要情况下，解码重绘得到的，
         UIImage *diskImage = [self diskImageForKey:key];

         if (diskImage && self.config.shouldCacheImagesInMemory) {
             // 获取图片所占内存大小
             NSUInteger cost = SDCacheCostForImage(diskImage);
             // 在磁盘中找到图片，先放入内存中，以便下次直接使用
             [self.memCache setObject:diskImage forKey:key cost:cost];
         }

         // 查询结束返回更新UI
         if (doneBlock) {
             dispatch_async(dispatch_get_main_queue(), ^{
                 // 查询完成，返回缓存设置为SDImageCacheTypeDisk
                 doneBlock(diskImage, diskData, SDImageCacheTypeDisk);
             });
         }
     }

});

 return operation;

缓存存储图片

- (void)storeImage:(nullable UIImage *)image
         imageData:(nullable NSData *)imageData
            forKey:(nullable NSString *)key
            toDisk:(BOOL)toDisk
        completion:(nullable SDWebImageNoParamsBlock)completionBlock;

  1. 首先进行内存缓存，通过NSCache的- (void)setObject:(ObjectType)obj forKey:(KeyType)key cost:(NSUInteger)g;方法，

    // 图片或者key不存在的情况下，直接返回
 if (!image || !key) {
     if (completionBlock) {
         completionBlock();
     }
     return;
 }
 // if memory cache is enabled
 // 内存缓存
 if (self.config.shouldCacheImagesInMemory) {
     NSUInteger cost = SDCacheCostForImage(image);

     [self.memCache setObject:image forKey:key cost:cost];
 }

  2. 磁盘缓存，通过NSFileManager把文件存储磁盘

    if (toDisk) {
     dispatch_async(self.ioQueue, ^{
         NSData *data = imageData;

         if (!data && image) {
             // 1. 根据data确定图片的格式，png/jpeg
             SDImageFormat imageFormatFromData = [NSData sd_imageFormatForImageData:data];
             // 2. 格式不同，转换data的方式不同，
             data = [image sd_imageDataAsFormat:imageFormatFromData];
         }
         // 3. 磁盘缓存，内部会做很多工作，是否io队列，创建文件夹，图片名字加密，是否存储iCloud，
         [self storeImageDataToDisk:data forKey:key];

         // 磁盘缓存需要时间，异步执行completionBlock，通知存储已经结束
         if (completionBlock) {
             dispatch_async(dispatch_get_main_queue(), ^{
                 completionBlock();
             });
         }
     });
 }

  3. 回调completeBlock通知外部，存储已经完成

    if (completionBlock) {
completionBlock();
}

缓存清除

通过上面已经知道，内存缓存是使用NSCache，磁盘缓存是使用NSFileManager，所以缓存清除，对应的内存清除

[self.memCache removeObjectForKey:key]

磁盘清除

[_fileManager removeItemAtPath:[self defaultCachePathForKey:key] error:nil]

SDWebImageDownloader

Asynchronous downloader dedicated and optimized for image loading

优化过的专门用于加载图片的异步下载器
核心方法是：

- (nullable SDWebImageDownloadToken *)downloadImageWithURL:(nullable NSURL *)url
                                                   options:(SDWebImageDownloaderOptions)options
                                                  progress:(nullable SDWebImageDownloaderProgressBlock)progressBlock
                                                 completed:(nullable SDWebImageDownloaderCompletedBlock)completedBlock;

  1. 方法需要返回一个SDWebImageDownloadToken对象，它跟下载器一一对应，可以被用来取消对应的下载。它有两个属性：

    @property (nonatomic, strong, nullable) NSURL *url; // 当前下载器对应的url地址
@property (nonatomic, strong, nullable) id downloadOperationCancelToken; // 一个任意类型的对象，

  2. 深入方法，内部实现其实是调用另一个方法。
    该方法，用来添加各个回调方法block的。
    而调用该一个方法，需要一个参数SDWebImageDownloaderOperation对象，block内部就是创建这个对象的。

    return [self addProgressCallback:progressBlock completedBlock:completedBlock forURL:url createCallback:^SDWebImageDownloaderOperation *{
     // 内部返回一个SDWebImageDownloaderOperation对象
     // 创建
     SDWebImageDownloaderOperation *operation = [[sself.operationClass alloc] initWithRequest:request inSession:sself.session options:options];
     // 返回
     return operation;
};

  3. SDWebImageDownloaderOperation继承于NSOperation，用来执行下载操作的。下面创建SDWebImageDownloaderOperation对象

    // 设置请求时间限制
NSTimeInterval timeoutInterval = sself.downloadTimeout;
if (timeoutInterval == 0.0) {
    timeoutInterval = 15.0;
}

// In order to prevent from potential duplicate caching (NSURLCache + SDImageCache) we disable the cache for image requests if told otherwise
// 这里防止重复缓存，默认是阻止网络请求的缓存。
// 创建网络请求request，并设置网络请求的缓存策略 ，是否使用网络缓存
NSMutableURLRequest *request = [[NSMutableURLRequest alloc] initWithURL:url cachePolicy:(options & SDWebImageDownloaderUseNSURLCache ? NSURLRequestUseProtocolCachePolicy : NSURLRequestReloadIgnoringLocalCacheData) timeoutInterval:timeoutInterval];
// 是否发送cookie
request.HTTPShouldHandleCookies = (options & SDWebImageDownloaderHandleCookies);

// 是否等待之前的返回响应，然后再发送请求
// YES, 表示不等待
request.HTTPShouldUsePipelining = YES;

// 请求头
if (sself.headersFilter) {
    request.allHTTPHeaderFields = sself.headersFilter(url, [sself.HTTPHeaders copy]);
}
else {
    request.allHTTPHeaderFields = sself.HTTPHeaders;
}

// 初始化一个图片下载操作，只有放入线程，或者调用start才会真正执行请求
// 这里真正创建SDWebImageDownloaderOperation，
SDWebImageDownloaderOperation *operation = [[sself.operationClass alloc] initWithRequest:request inSession:sself.session options:options];

  4. 对下载操作operation的属性设置，并安排下载操作的优先级以及执行顺序

    // 压缩图片
operation.shouldDecompressImages = sself.shouldDecompressImages;

// 对应网络请求设置请求凭证
if (sself.urlCredential) {
    operation.credential = sself.urlCredential;
} else if (sself.username && sself.password) {
    operation.credential = [NSURLCredential credentialWithUser:sself.username password:sself.password persistence:NSURLCredentialPersistenceForSession];
}

// 操作执行的优先级
if (options & SDWebImageDownloaderHighPriority) {
    operation.queuePriority = NSOperationQueuePriorityHigh;
} else if (options & SDWebImageDownloaderLowPriority) {
    operation.queuePriority = NSOperationQueuePriorityLow;
}

// 下载队列添加下载操作
[sself.downloadQueue addOperation:operation];

// 根据执行顺序，添加依赖
if (sself.executionOrder == SDWebImageDownloaderLIFOExecutionOrder) {
    // Emulate LIFO execution order by systematically adding new operations as last operation's dependency
    [sself.lastAddedOperation addDependency:operation];

    sself.lastAddedOperation = operation;
}

  5. 分析第2步中，添加各个回调block的方法。
    这个方法最终操作，是返回 SDWebImageDownloadToken对象

    // 所有的下载操作都是以一个真实的url为前提，一旦url为nil，直接返回nil
 if (url == nil) {
     if (completedBlock != nil) {
         completedBlock(nil, nil, nil, NO);
     }
     return nil;
 }

 // 方法最终是要返回SDWebImageDownloadToken对象，这里声明，并使用__block修饰，以便在后续block中进行修改赋值
 __block SDWebImageDownloadToken *token = nil;

  6. 使用GCD中的栅栏，来保证字典写入操作不会发生冲突。其中涉及到一个属性URLOperations，类型为NSMutableDictionary，用来存储url对应的下载操作。
    注意其中的点a，这里是把对应于同一个url的多个下载操作，合并为一个，就是说，如果有多张ImageView对应于一个url，实际上执行一个下载操作，但他们的进度和完成block还是分开处理的，后续才有数组callbackBlocks来存储所有的blocks，当下载完成后，所有的block执行回调。当然，前提是操作未结束，还没执行completionBlock。

    // 多线程中的栅栏，barrierQueue 是一个并行队列
 dispatch_barrier_sync(self.barrierQueue, ^{

     // a. 根据url判断是否有对应的operation
     SDWebImageDownloaderOperation *operation = self.URLOperations[url];

     if (!operation) {

         // 如果没有，就赋值，createCallback()就是之前第3步创建的SDWebImageDownloaderOperation对象
         operation = createCallback();

         // 对应于a操作，赋值，存储
         self.URLOperations[url] = operation;

         __weak SDWebImageDownloaderOperation *woperation = operation;
         // 设置完成之后的回调
         operation.completionBlock = ^{

             SDWebImageDownloaderOperation *soperation = woperation;

             if (!soperation) return;

             // 操作已经结束了，移除该操作
             if (self.URLOperations[url] == soperation) {

                 [self.URLOperations removeObjectForKey:url];

             }

         };
     }
     // 创建最终需要返回的对象，内部实现往下看
     id downloadOperationCancelToken = [operation addHandlersForProgress:progressBlock completed:completedBlock];

     token = [SDWebImageDownloadToken new];
     token.url = url;
     token.downloadOperationCancelToken = downloadOperationCancelToken;
 });

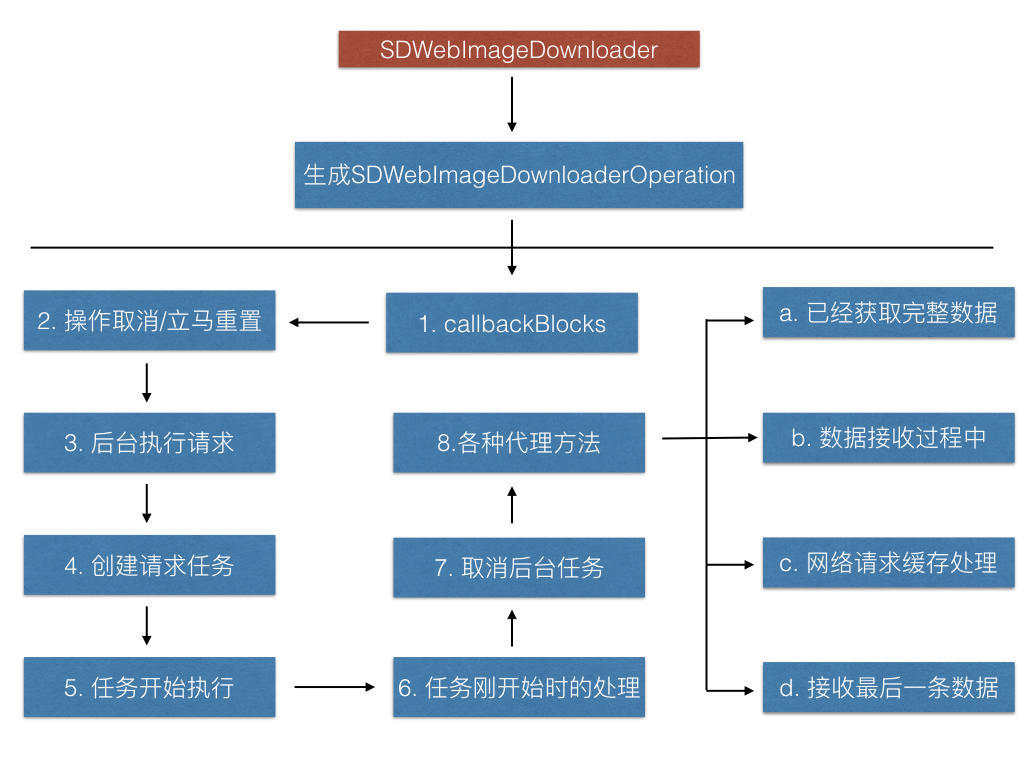

SDWebImageDownloaderOperation

SDWebImageDownloaderOperation继承于NSOperation，并实现了协议，专门用来执行下载操作任务的。

  1. 对于上述第6点中的，添加存储下载进度的回调block和完成回调block。
    涉及到一个隐藏属性callbackBlocks，类型为NSMutableArray，用来存储进度回调和完成回调的block
    所有对应于url的执行任务的回调block，都存储其中。

    - (nullable id)addHandlersForProgress:(nullable SDWebImageDownloaderProgressBlock)progressBlock
                         completed:(nullable SDWebImageDownloaderCompletedBlock)completedBlock {
      // 可变字典 typedef NSMutableDictionary SDCallbacksDictionary;
     SDCallbacksDictionary *callbacks = [NSMutableDictionary new];
     if (progressBlock) callbacks[kProgressCallbackKey] = [progressBlock copy];
     if (completedBlock) callbacks[kCompletedCallbackKey] = [completedBlock copy];
     // 使用栅栏，安全添加回调字典，
     dispatch_barrier_async(self.barrierQueue, ^{
         [self.callbackBlocks addObject:callbacks];
     });
     return callbacks;
}

  2. 当operation添加进队列downloadQueue中后，会自动调用start方法，下面分析该方法
    一旦操作取消，立马重置所有属性

    if (self.isCancelled) {
    self.finished = YES;
    // 内部会移除所有回调block，属性置空
    [self reset];
    return;
}

  3. 进入后台后继续执行网络请求任务。

    #if SD_UIKIT
     Class UIApplicationClass = NSClassFromString(@"UIApplication");
     BOOL hasApplication = UIApplicationClass && [UIApplicationClass respondsToSelector:@selector(sharedApplication)];
     // 进入后台后也允许继续执行请求
     if (hasApplication && [self shouldContinueWhenAppEntersBackground]) {
         __weak __typeof__ (self) wself = self;
         UIApplication * app = [UIApplicationClass performSelector:@selector(sharedApplication)];
         // 开启后台执行任务
         self.backgroundTaskId = [app beginBackgroundTaskWithExpirationHandler:^{
             __strong __typeof (wself) sself = wself;

             // 后台执行是有时间限制的，当时间到期时，取消所有任务，关闭后台任务，并使之失效。
             if (sself) {
                 [sself cancel];

                 [app endBackgroundTask:sself.backgroundTaskId];
                 sself.backgroundTaskId = UIBackgroundTaskInvalid;
             }
         }];
     }
#endif

  4. 创建数据请求任务

    // iOS 7 以后，使用NSURLSession 来进行网络请求
NSURLSession *session = self.unownedSession;
if (!self.unownedSession) {
    NSURLSessionConfiguration *sessionConfig = [NSURLSessionConfiguration defaultSessionConfiguration];
    // 请求时间
    sessionConfig.timeoutIntervalForRequest = 15;

    /**
     *  Create the session for this task
     *  We send nil as delegate queue so that the session creates a serial operation queue for performing all delegate
     *  method calls and completion handler calls.
     */
    // 针对当前任务，创建session，
    // 这里代理队列为nil，所以，session创建一个串行操作队列，同步执行所有的代理方法和完成block回调
    self.ownedSession = [NSURLSession sessionWithConfiguration:sessionConfig
                                                      delegate:self
                                                 delegateQueue:nil];
    session = self.ownedSession;
}

// 创建数据请求任务
self.dataTask = [session dataTaskWithRequest:self.request];
self.executing = YES;

  5. 任务开始执行
    这里使用@synchronized，防止其他线程同时进行访问、处理。
    self.dataTask每次只能创建一个，不能同时创建多个

    @synchronized (self) { };
// 任务执行，请求发送
[self.dataTask resume];

  6. 任务刚开始执行时候的处理

    if (self.dataTask) {
     // 任务刚开始执行，同一个url对应的所有progressBlocks，进行一次信息回调。
     for (SDWebImageDownloaderProgressBlock progressBlock in [self callbacksForKey:kProgressCallbackKey]) {
         progressBlock(0, NSURLResponseUnknownLength, self.request.URL);
     }
     // 返回主线程发送通知，任务开始执行
     dispatch_async(dispatch_get_main_queue(), ^{
         [[NSNotificationCenter defaultCenter] postNotificationName:SDWebImageDownloadStartNotification object:self];
     });
     // 如果任务不存在，回调错误信息，“请求链接不存在”
 } else {
     [self callCompletionBlocksWithError:[NSError errorWithDomain:NSURLErrorDomain code:0 userInfo:@{NSLocalizedDescriptionKey : @"Connection can't be initialized"}]];
 }

  7. 任务已经开始执行，后台任务就没必要存在了，关闭后台任务并使之失效

    #if SD_UIKIT
 Class UIApplicationClass = NSClassFromString(@"UIApplication");
 if(!UIApplicationClass || ![UIApplicationClass respondsToSelector:@selector(sharedApplication)]) {
     return;
 }
 if (self.backgroundTaskId != UIBackgroundTaskInvalid) {
     UIApplication * app = [UIApplication performSelector:@selector(sharedApplication)];
     [app endBackgroundTask:self.backgroundTaskId];
     self.backgroundTaskId = UIBackgroundTaskInvalid;
 }
#endif

  8. 数据请求，任务执行过程中，代理方法的各种回调
    a. 任务已经获取完整的返回数据

    - (void)URLSession:(NSURLSession *)session
       dataTask:(NSURLSessionDataTask *)dataTask
didReceiveResponse:(NSURLResponse *)response
completionHandler:(void (^)(NSURLSessionResponseDisposition disposition))completionHandler {

      /*
       1. 进度回调一次，把图片完整大小传出去
       2. 发送通知，已经收到图片数据了
       3. 如果失败，取消任务，并重置，发送通知，以及回调错误信息
      */
}

    b. 网络数据接收过程中

    - (void)URLSession:(NSURLSession *)session dataTask:(NSURLSessionDataTask *)dataTask didReceiveData:(NSData *)data {

   /*
     1. data 拼接
     2. 如果需要，图片一节一节的显示
     3. 进度不断回调
     */

}

    c. 主要用来进行网络数据缓存的处理

    - (void)URLSession:(NSURLSession *)session
       dataTask:(NSURLSessionDataTask *)dataTask
willCacheResponse:(NSCachedURLResponse *)proposedResponse
completionHandler:(void (^)(NSCachedURLResponse *cachedResponse))completionHandler {

      /*
           进行非网络缓存的处理，或者进行特定的网络缓存处理
      */

}

    d. 刚接收完最后一条数据时调用的方法

    - (void)URLSession:(NSURLSession *)session task:(NSURLSessionTask *)task didCompleteWithError:(NSError *)error {

     /*
     1. 发送通知，任务完成，停止任务
     2. 图片处理并回调completionBlock
     3. 任务完成
     */
}

SDWebImageDownloader && SDWebImageDownloaderOperation

总结：

1. SDImageCache主要是用来管理所有图片缓存相关方法的类，包括存储、获取、移除等

2. SDWebImageDownloader主要是用来生成SDWebImageDownloaderOperation的，管理图片下载对应的操作，以及操作的一些属性设置。

3. SDWebImageDownloaderOperation用来管理数据网络请求的类，并把请求结果进行处理回调。

avatar
文章
阅读
粉丝
