老菜鸟的 Dota 视野统计控件（简单，适合菜鸟级）android 自定义控件

效果图

设计稿

分拆为三部分。中间这个视野统计让我无从下手。不过经过仔细分析后，原来so easy!记录一下老菜鸟的实现过程。。。

老菜鸟先写个view，里面画了4个圆，结果就是视野圆圈马赛克，大小拉伸。失败的效果图就不放出来了。

自定义view

public class DotaMapView extends View {
  public DotaMapView(Context context) {
      super(context);
  }

  public DotaMapView(Context context, AttributeSet attrs) {
      super(context, attrs);
  }
}

控件大小背景图片处理
老菜鸟试过2种方案，第一种就是不设置，在xml里面background设置为dota地图。后来给否决了。因为位置和缩放问题。第二种就是把背景图绘制上去，nonono，不是绘制一个dota、地图。。。老菜鸟没那水平，是把背景图绘制出来。
所以，声明背景bitmap，并初始化
```
/** * 背景圖片 */
private Bitmap mBgImg;
public DotaMapView(Context context, AttributeSet attrs) {    super(context, attrs);    init();}
private void init() {    mBgImg = BitmapFactory.decodeResource(getResources(), R.mipmap.math_data_map);}
```

然后自定义控件三部曲之onMeasure，因为地图是方的，并且以背景图为参照

/** * 控件的宽 */private int mWidth;
/** * 控件的高 */private int mHeight;
  @Override
  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
      /**
       * 设置宽度
       */
      int specMode = MeasureSpec.getMode(widthMeasureSpec);
      int specSize = MeasureSpec.getSize(widthMeasureSpec);
      if (specMode == MeasureSpec.EXACTLY)// match_parent , accurate
      {
          mWidth = specSize;
      } else {
          // 由图片决定宽
          int desireByImg = getPaddingLeft() + getPaddingRight() + mBgImg.getWidth();
          if (specMode == MeasureSpec.AT_MOST)// wrap_content
          {
              mWidth = Math.min(desireByImg, specSize);
          }

      }
      /***
       * 方形高=宽
       */
      mHeight = mWidth;
      setMeasuredDimension(mWidth, mHeight);
  }

如果是设置的固定大小，比如
android:layout_width="match_parent" android:layout_width="50dp"
那么控件的大小就是设置大小，如果是wrap_content，那么有背景图片大小和布局宽度共同决定

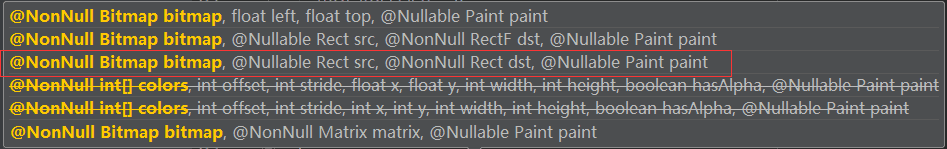

没有什么排版布局，所以直接进入绘制，先把背景绘制出来，背景是充满控件并且完全展示的，所以用这个方法

绘制背景

第二个参数是图片的裁剪，因为我们是100%的，所以传个null，第三个参数是位置
mDestRect.left = 0; mDestRect.top = 0; mDestRect.right = mWidth; mDestRect.bottom = mHeight;
别再draw里new对象，所以在init里实例化Rect，然后绘制
```
  //绘制背景图片
  private void drawBackGroud(Canvas canvas) {
      mDestRect.left = 0;
      mDestRect.top = 0;
      mDestRect.right = mWidth;
      mDestRect.bottom = mHeight;
      canvas.drawBitmap(mBgImg, null, mDestRect, mPaint);
  }
```

然后分析眼睛

首先是外边圆环，然后是中间透明度50的视野，然后是实心的圆心。
绘制这个眼睛，需要：整个眼睛半径，外环的宽度，内圆的半径。
我们定义三个画笔设置样式，声明颜色，开始绘制

  //绘制t天辉真眼
  private void drawDOs(Canvas canvas) {
      //服务端给的坐标是在dota地图里的坐标，我们要换算成控件的坐标，比如x: 14,y: 68，地图宽高是127
              int  x= 14* mWidth / MAP_SIZE;
              int  y= 68* mHeight / MAP_SIZE;
              mPaintOut.setColor(mDOutColor);
              mPaintIn.setColor(mOBColor);
      //外环的宽度是以外环中心为中点，像内外同时等量扩散的，比如一个半径为10的圆，外环半径为2，如果直接以半径为10画，那么整个圆的半径就是11。
      //所以要重新计算半径：整个圆半径-圆环宽度/2
              canvas.drawCircle( x,y,obRadius-PAINT_OUT_PX/2,mPaintOut);
      //绘制中间半透明
              canvas.drawCircle( x,y,obRadius-PAINT_OUT_PX,mPaintCenter);
      //绘制实心圆
              canvas.drawCircle( x,y,PAINT_IN_PX,mPaintIn);
      }

然后把是四个圆都绘制出来
有空写自定义进度条和拖动重绘
