  在《基于D3.js的柱状图的实现》中已经介绍过如何用D3.js来实现一个简单的柱状图了。现在就让这道新世界的大门再打开一些，我们来用D3.js来实现折线图。

  折线图由坐标轴、线条和点组成。和实现柱状图一样，我们还是先把大概的画图框架搭起来，代码如下（别忘了添加D3.js）：





        折线图

            .container {
                margin: 30px auto;
                width: 600px;
                height: 300px;
                border: 1px solid #000;
            }

坐标轴的实现

  要创建坐标轴，需要先创建比例尺。在《基于D3.js的柱状图的实现》中提到过序数比例尺和线性比例尺，因为折线的点与点之间是存在连续的关系的，所以折线图的x轴和y轴我们都采用线性比例尺。

// 模拟数据
var dataset = [
    {x: 0, y: 11}, {x: 1, y: 35},
    {x: 2, y: 23}, {x: 3, y: 78},
    {x: 4, y: 55}, {x: 5, y: 18},
    {x: 6, y: 98}, {x: 7, y: 100},
    {x: 8, y: 22}, {x: 9, y: 65}
];
// 创建x轴的比例尺(线性比例尺)
var xScale = d3.scale.linear()
        .domain(d3.extent(dataset, function(d) {
            return d.x;
        }))
        .range([0, width - padding.left - padding.right]);
// 创建y轴的比例尺(线性比例尺)
var yScale = d3.scale.linear()
        .domain([0, d3.max(dataset,function(d) {
            return d.y;
        })])
        .range([height - padding.top - padding.bottom, 0]);
// 创建x轴
var xAxis = d3.svg.axis()
        .scale(xScale)
        .orient('bottom');
// 创建y轴
var yAxis = d3.svg.axis()
        .scale(yScale)
        .orient('left');
// 添加SVG元素并与x轴进行“绑定”
main.append('g')
        .attr('class', 'axis')
        .attr('transform', 'translate(0,' + (height - padding.top - padding.bottom) + ')')
        .call(xAxis);
// 添加SVG元素并与y轴进行“绑定”
main.append('g')
        .attr('class', 'axis')
        .call(yAxis);

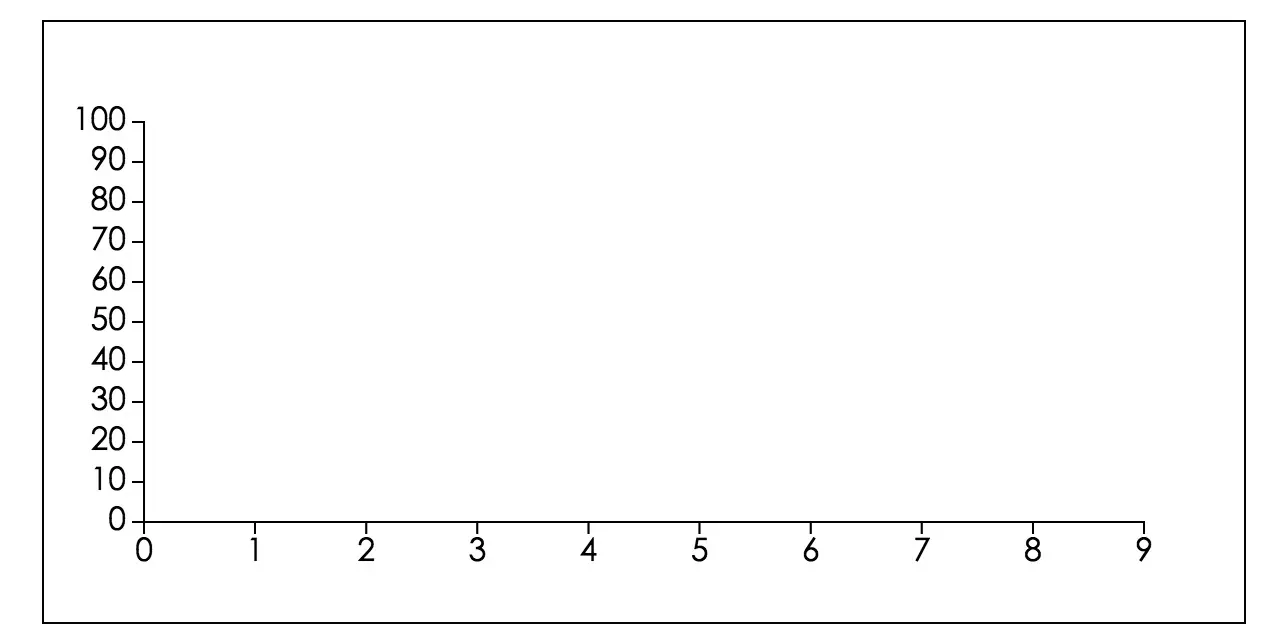

  这次我们模拟了一些点的数据来进行折线的绘制。d3.scale.linear()创建了线性比例尺，linear.domain()定义定义域，linear.range()定义值域。这里需要注意一下，因为SVG画布的y轴与传统认知上的y轴的方向是反着来的，所以在定义y轴的定义域和值域对应关系时，也需要反着来。d3.extent可以得到参数数组中的最大值和最小值，并以数组的形式返回。然后用d3.svg.axis()创建了两个坐标轴，把比例尺应用到它们上面，并且用axis.orient()设置了坐标轴的刻度尺的方向。最后，添加SVG元素，用call()把定义好的坐标轴与SVG元素联系起来。通过设置它们的transform属性来移动元素，使它们看起来像是一个坐标系。

折线的实现

  在D3.js中，需要先创建一个线的函数，然后由该函数得出的值赋给代表折线的path元素的d属性，才能绘制出折线。需要明确，line是一个函数，不是一个对象。具体的代码如下：

// 添加折线
var line = d3.svg.line()
        .x(function(d) {
            return xScale(d.x)
        })
        .y(function(d) {
            return yScale(d.y);
        })
        // 选择线条的类型
        .interpolate('linear');
// 添加path元素，并通过line()计算出值来赋值
main.append('path')
        .attr('class', 'line')
        .attr('d', line(dataset));

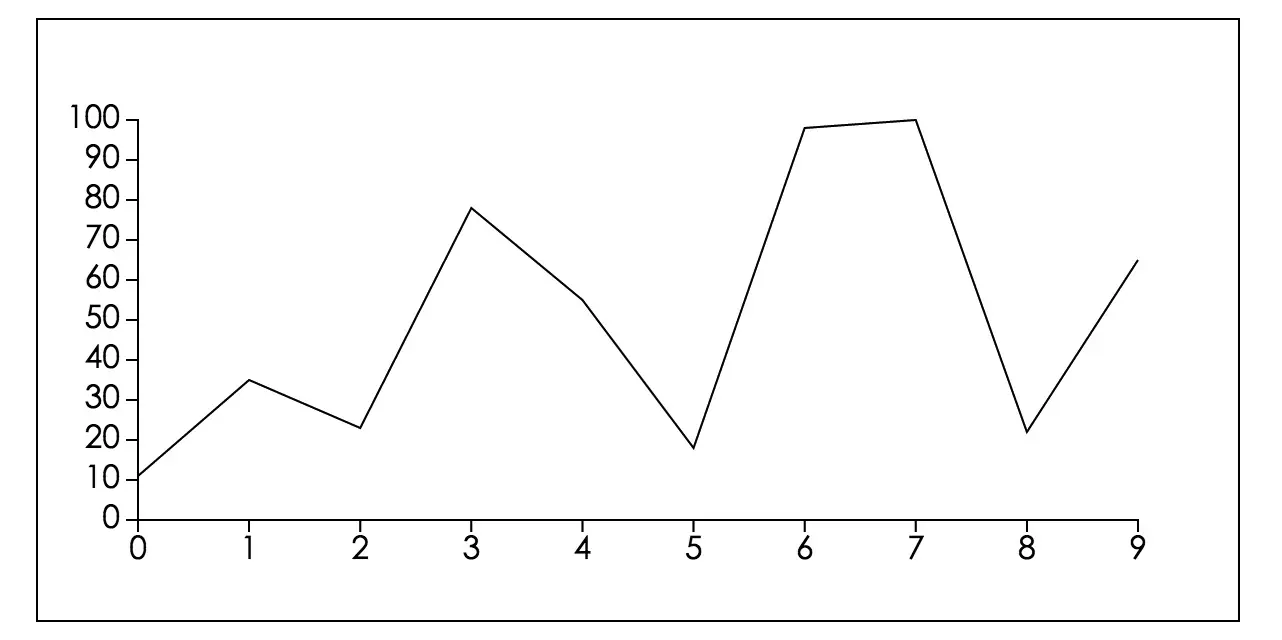

  这样做了以后，我们得到了如下图所示的一条线。

点的实现

  点其实就是一个个的圆，所以在这里我们用SVG里的circle元素来画点。

// 添加点
main.selectAll('circle')
        .data(dataset)
        .enter()
        .append('circle')
        .attr('cx', function(d) {
            return xScale(d.x);
        })
        .attr('cy', function(d) {
            return yScale(d.y);
        })
        .attr('r', 5)
        .attr('fill', function(d, i) {
            return getColor(i);
        });

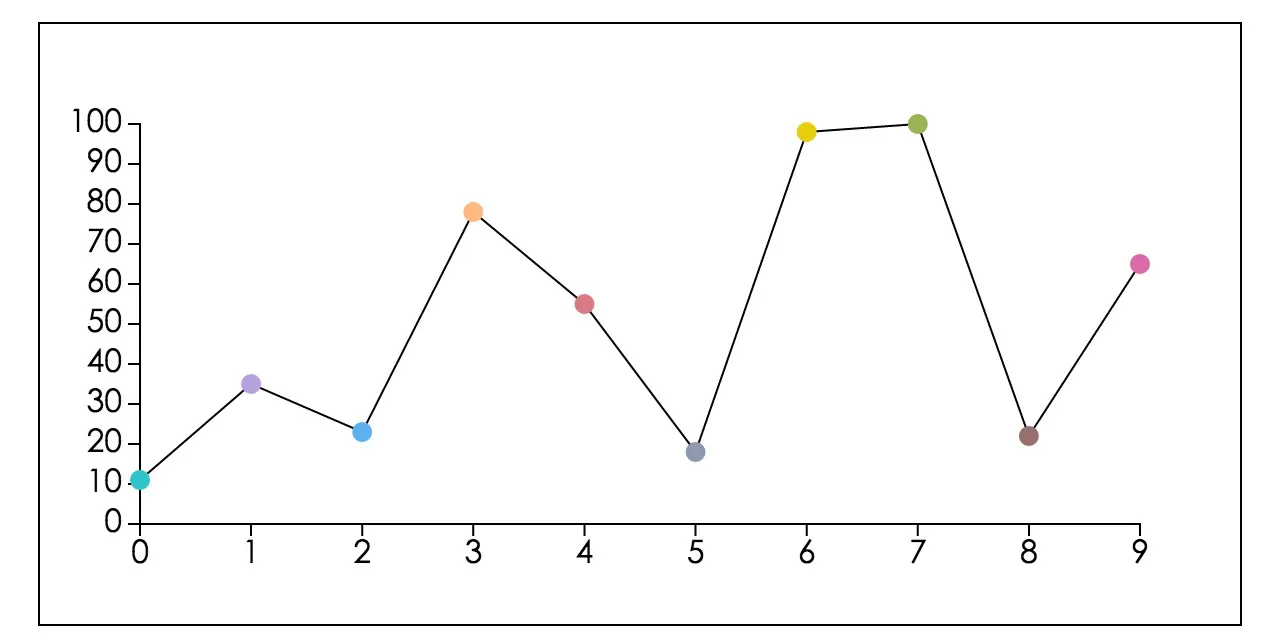

  在main元素中选择到所有的圆先“占位”（因为此时选择到的是一个空的集合，只是这个集合代表main中所有的圆），然后绑定dataset到此集合上，通过enter()和append()搭配使用添加新的circle元素直到集合元素个数与dataset子元素个数相同为止。用比例尺计算出各圆的坐标并对其相关属性进行赋值，就完成了点的添加。

  完整的代码和例子展示请移步line.html。
