作者：GABRIEL THEODOROPOULOS，原文链接，原文日期：2016-07-16 译者：冬瓜；校对：saitjr；定稿：CMB
每个开发者在开发一个 app 时，为了优化用户体验，会使用多种颜色和多个图片。但纯色的表现力有一定的局限，有时候使用渐变色能够带来更棒的体验。我曾经做过一些渐变色，我觉得应该将我的经验和大家分享一下。有许多值得学习的技巧。
如何简单而又轻松的做出一个渐变效果？有三种方法。第一种方法是最捷径的，直接使用渐变效果的图片。但是最大的缺点是你无法控制渐变的幅度，除非你对每一种状态制作一个图像。这个工程量十分巨大。第二种方法是使用 Core Graphics ，但是你需要掌握关于 CG 的知识（例如图形的上下文，色彩空间，等等）。另外 Core Graphics 框架是面向高级开发者的，很多新手不善于使用，从而无法做出渐变效果。所以我推荐的是下面这种方法，即便捷又简单的方法：利用 CAGradientLayer 对象。
CAGradientLayer 是视图成员 CALayer 的子类。可以使用它来达到渐变效果。产生一个简单的颜色梯度仅需四行左右的代码，同时它还提供了一些属性用于调整效果。如果你多尝试下，会使效果更加生动，在文章后面部分将会讨论所有细节。有一点你要注意：需要在 view 的 layer 层上展示 CAGradientLayer 。所以你所有的编码都是在 layer 层上进行。 CAGradientLayer 美中不足的是，它不支持辐射渐变，但是如果你确实需要的话可以通过 CAGradientLayer 来扩展实现。
在下文中我将会说明使用渐变效果中的各处细节。而其中使用到的颜色以我自身审美为准，并且使用双色会使说明变得简单。当然这只是一个 demo，可能实际中你所需要的并不止两种颜色。
创建 Gradient Layer
使用 layer 创建一个渐变色十分简单，只有一些必要操作。需要设置一些属性值，然后做一些后期调整。可能在后期在微调渐变色颜色梯度会占用你绝大多数时间；不同的属性值会呈现不同的效果。
创建一个工程，我们会用其逐步学习每个细节。下面开始创建，选用 Sigle View Application 这个 template 。完成后，继续往下阅读。
假设选择有一个新的工程，打开 ViewController.swift 并定义一下属性：
var gradientLayer: CAGradientLayer!
这个 gradientLayer 将是我们的测试对象。对于渐变效果最简易的实现，我们需要按照一下步骤来设置一个渐变图层，从而使得目标视图得以实现想象中的效果：
- 初始化
CAGradientLayer对象（例子中的gradientLayer）。 - 设置
gradientLayer的frame。 - 设置用于产生渐变效果的颜色。
- 将
gradientLayer作为 sublayer 添加至视图 layer 中。
除上述步骤之外，其实我们还可以设置其他的一些属性。下文将会介绍。现在我们只关注上述部分。为了简单起见，我们使用 ViewController 类来作为实验视图，并使用渐变色将其填充。
在 ViewController 中需要创建一个新方法，为 gradientLayer 初始化和设置一些默认值：
func createGradientLayer() {
gradientLayer = CAGradientLayer()
gradientLayer.frame = self.view.bounds
gradientLayer.colors = [UIColor.redColor().CGColor, UIColor.yellowColor().CGColor]
self.view.layer.addSublayer(gradientLayer)
}
我们来解释一下上面的代码：首先，我们初始化了一个 CAGradientLayer 对象。然后设置了它的 frame 等于 ViewController.view 的 bounds 属性。下一步，我们选用了一些颜色来作为渐变主颜色。最后，我们将 gradientLayer 作为 sublayer 添加到主 layer 中。
如果在 viewWillAppear(_: ) 调用上述函数：
override func viewWillAppear(animated: Bool) {
super.viewWillAppear(animated)
createGradientLayer()
}

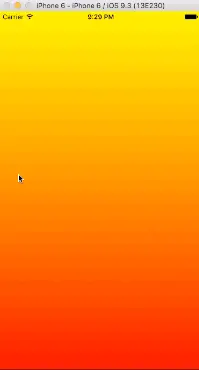

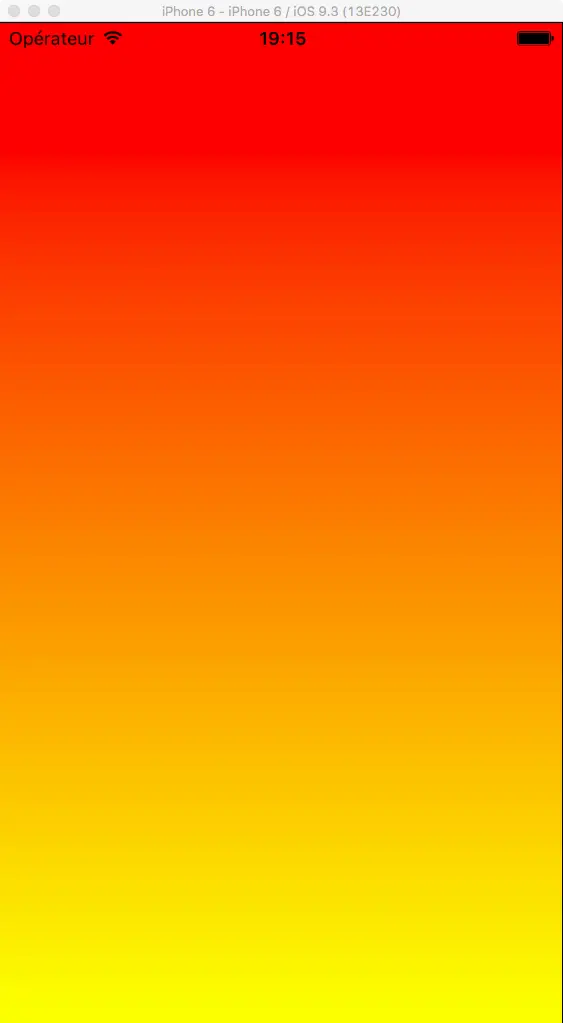

在运行工程后会看到以下效果：
渐变色
尽管之前的代码十分简单，但其中一行包含着一个重要的属性：颜色属性。显而易见，如果不设置该属性，则不会看到渐变效果。其次，颜色数组（定义时候是一个 AnyObject 类型的数组）的元素不是 UIColor 类型；取而代之的是 CGColor 类型。在上述例子中我仅使用了两种颜色，其实你可以传入更多的颜色，如同下例：
gradientLayer.colors = [UIColor.redColor().CGColor, UIColor.orangeColor().CGColor, UIColor.blueColor().CGColor, UIColor.magentaColor().CGColor, UIColor.yellowColor().CGColor]

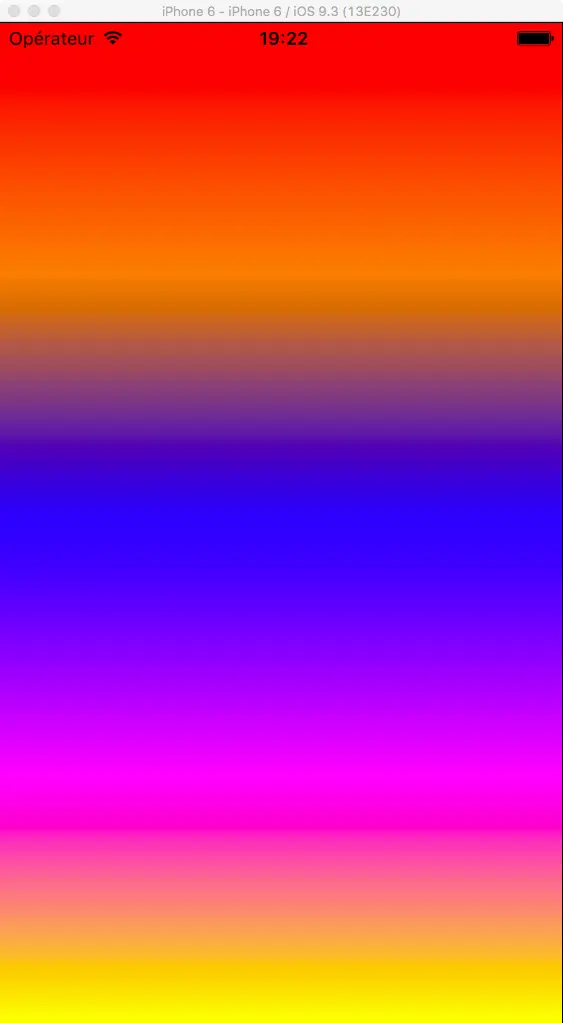

运行后将会看到如下效果：
colors 属性是兼容动画的，也就是说如果我们可以通过动画来改变颜色渐变效果。来实验一下，先来构造一个颜色数组的集合。然后我们将会让每个颜色集（每个颜色数组）在我们点击的时候进行替换，并且通过动画方式。
首先，我们回到 ViewController ，在 gradientLayer 之后再来声明两个新属性：
var colorSets = [[CGColor]]()
var currentColorSet: Int!
colorSets 数组用来存储颜色集。 currentColorSet 将做为获取颜色集的索引下标。
下面来创建颜色集。所选用的颜色仅仅是个范例，你可以根据自身需求来修改：
func createColorSets() {
colorSets.append([UIColor.redColor().CGColor, UIColor.yellowColor().CGColor])
colorSets.append([UIColor.greenColor().CGColor, UIColor.magentaColor().CGColor])
colorSets.append([UIColor.grayColor().CGColor, UIColor.lightGrayColor().CGColor])
currentColorSet = 0
}
在上述方法中，除了刚刚定义的颜色集合矩阵，并附加到 colorSets ，我们还需要给 currentColorSet 属性赋初值。
然后在 viewDidLoad() 方法中调用，以便于我们的 app 执行这段代码：
override func viewDidLoad() {
super.viewDidLoad()
createColorSets()
}
也需要对 createGradientLayer() 方法小改。找到下面这行代码：
gradientLayer.colors = [UIColor.redColor().CGColor, UIColor.orangeColor().CGColor, UIColor.blueColor().CGColor, UIColor.magentaColor().CGColor, UIColor.yellowColor().CGColor]
并将其替换成：
gradientLayer.colors = colorSets[currentColorSet]
现在我们选用数组通过 currentColorSet 来指定选用颜色集，从而替换了之前的固定颜色集。
如我之前说的，我们将通过点击手势来触发视图来触发颜色过渡动画。这意味着我们需要添加一个点击手势，因此在 viewDidLoad() 中加入如下代码：
override func viewDidLoad() {
...
let tapGestureRecognizer = UITapGestureRecognizer(target: self, action: #selector(ViewController.handleTapGesture(_:)))
self.view.addGestureRecognizer(tapGestureRecognizer)
}
handleTapGesture(_:) 方法在点击手势触发后会被调用。我们需要显示创建。需要注意的是，CABasicAnimation 用于改变 layer 的 colors 属性。这里需要你对于 CABasicAnimation 有一定的了解以及对动画有一定的知识储备，如果没有，请迅速搜索相关知识补充一下。在下例中，我仅仅实现我们需求而不去添加其他拓展性知识。
func handleTapGesture(gestureRecognizer: UITapGestureRecognizer) {
if currentColorSet < colorSets.count - 1 {
currentColorSet! += 1
}
else {
currentColorSet = 0
}
let colorChangeAnimation = CABasicAnimation(keyPath: "colors")
colorChangeAnimation.duration = 2.0
colorChangeAnimation.toValue = colorSets[currentColorSet]
colorChangeAnimation.fillMode = kCAFillModeForwards
colorChangeAnimation.removedOnCompletion = false
gradientLayer.addAnimation(colorChangeAnimation, forKey: "colorChange")
}
首先我们需要确定下一个颜色集的下标是多少。如果使用的颜色集合是数组中的最后一个，我们需要重新计数下标（ currentColorSet = 0 ），如果不是上述情况，让 currentColorSet 自加一即可。
接下来的代码是关于动画的。这里面最重要的属性是 duration ，它代表着动画的过渡时长；另外， toValue 属性用来设置终点状态的期望颜色集 （这些是在 CABasicAnimation 类初始化时需要指定的属性）。另外两个属性用来将动画的最终状态保留在 layer 中，而不还原回之前状态。但是这不是持续的，我们需要在动画结束后，显式设置渐变色。我们通过重写以下方法，可以在 CABasicAnimation 结束后执行需要的操作：
override func animationDidStop(anim: CAAnimation, finished flag: Bool) {
if flag {
gradientLayer.colors = colorSets[currentColorSet]
}
}
并且还需要增加 handleTapGesture(_:) 方法，就能看到效果了：
func handleTapGesture(gestureRecognizer: UITapGestureRecognizer) {
...
colorChangeAnimation.delegate = self
gradientLayer.addAnimation(colorChangeAnimation, forKey: "colorChange")
}
如此，我们便可看见颜色渐变动画过度。我将其动画时长设置为2秒，以便大家看清变幻过程。
颜色相对坐标
至此，我们已经学习了如何设置和修改渐变颜色的基础知识，但是这远不足于去完全控制渐变效果。对于修改各个区域的覆盖色以及重写颜色布局也是十分重要的。
回顾一下上文用例中的效果，你会发现在默认情况下每一刻颜色域大小为整块均分而来的。
其实，这个可以通过 CAGradientLayer 的 locations 属性来设置。该属性需要传入一个 NSNumber 对象数组，每个数字确定了每个颜色的起始位置（starting location）。另外，这些数字是浮点数，取值范围在 0.0 到 1.0 之间。
举个例子。在 createGradientlayer() 方法中，添加如下代码：
gradientLayer.locations = [0.0, 0.35]

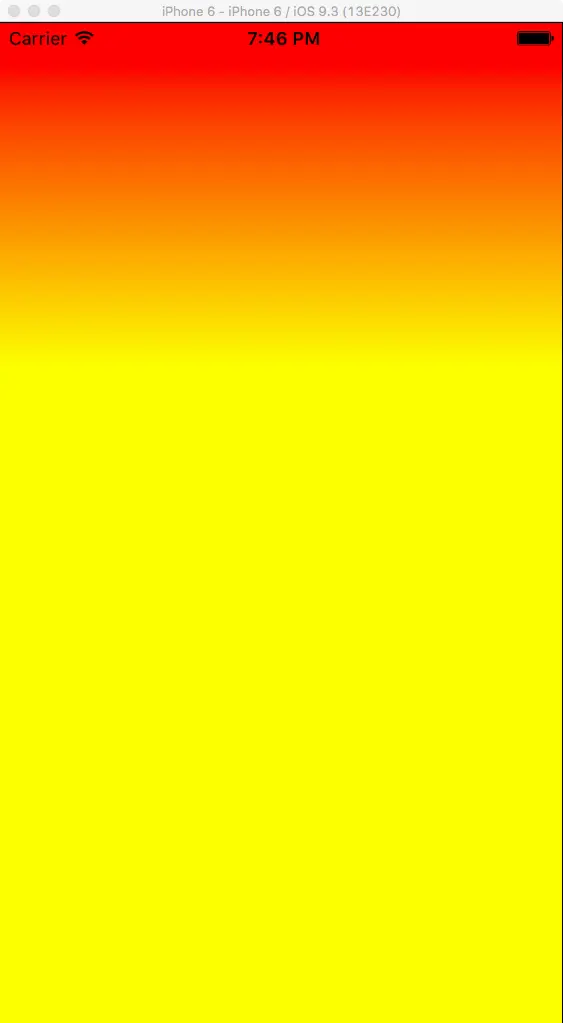

再次运行工程会显示以下效果：

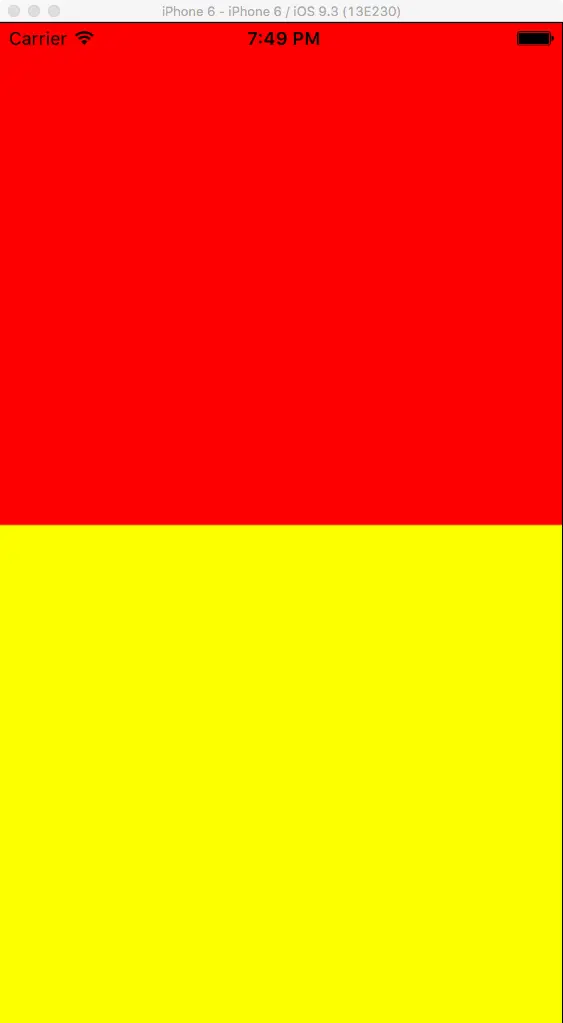

第二个颜色的起始位置是我们在 locations 数组中第二个值。可以计算出第二种颜色面积在整个 layer 面积中所占比例为 65% （1.0 - 0.35 = 0.65）。保险起见，要保证数组从左到右的递增性数学，否则将会发生颜色重叠现象：
如果你想得到上面的错误情况，只需要设置位置数组为 [0.5, 0.35] 即可。
下面，我们来做一个有些难度的例子，来对视图添加一个新的点击手势。这一次，需要双指操作。在 viewDidLoad() 中增加以下代码：
override func viewDidLoad() {
...
let twoFingerTapGestureRecognizer = UITapGestureRecognizer(target: self, action: #selector(ViewController.handleTwoFingerTapGesture(_:)))
twoFingerTapGestureRecognizer.numberOfTouchesRequired = 2
self.view.addGestureRecognizer(twoFingerTapGestureRecognizer)
}
在 handleTwoFingerTapGesture(_:) 方法中，随机创建两个颜色的位置。并且，增加第一个位置总比第二个位置坐标相对值小的约束。另外，每次在控制台中输出新的位置。如下：
func handleTwoFingerTapGesture(gestureRecognizer: UITapGestureRecognizer) {
let secondColorLocation = arc4random_uniform(100)
let firstColorLocation = arc4random_uniform(secondColorLocation - 1)
gradientLayer.locations = [NSNumber(double: Double(firstColorLocation)/100.0), NSNumber(double: Double(secondColorLocation)/100.0)]
print(gradientLayer.locations!)
}

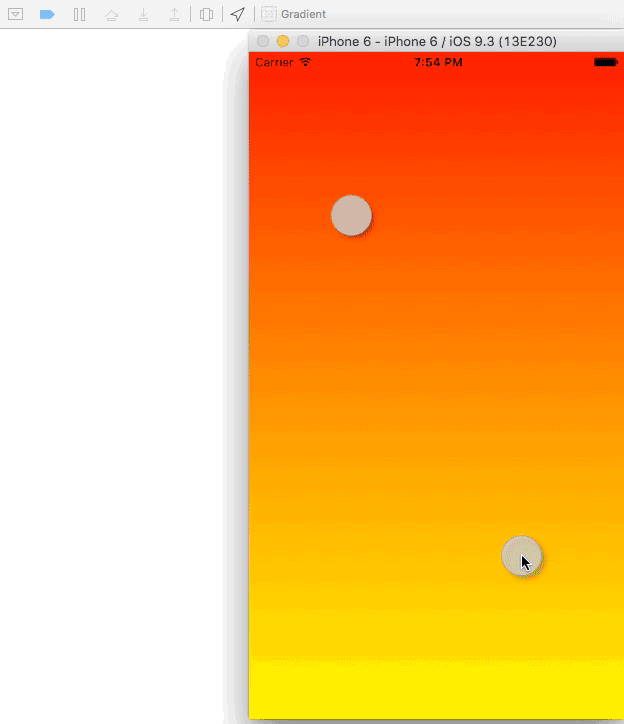

当你使用双指点击后，查看到以下效果：
需要注意的是， location 成员的默认值为 nil，所以这里可能会造成 crash 。另外，为了简化用例，我在这里只用了两种颜色，当需求需要更多的颜色时，如上方式讨论每一种情况即可。
渐变方向
在学习属性 colors 操作的基础上，继续来看看如何解决颜色的渐变方向问题。首先，我们再次看以下截图：
你会发现渐变效果方向是从上方开始竖着方向向下延伸。其实，这个是默认的渐变梯度方向，我们可以覆盖这个效果，从而得到我们需求的渐变方向。
CAGradientLayer 提供了两个属相可以让我们自由的设定渐变颜色梯度方向：
使用 CGPoint 变量可以设置以上两个属性，并且其 x 和 y 的数值都必须在 0.0 到 1.0 的范围内。实际上，属性 startPoint 描述的是第一颜色的起始坐标， endPoint 自然描述了最后一点的坐标，从而通过两个点的位置确定，确定了渐变梯度的方向。需要注意的细节是，这两个坐标点用来描述操作系统中的空间位置。
如何理解呢？

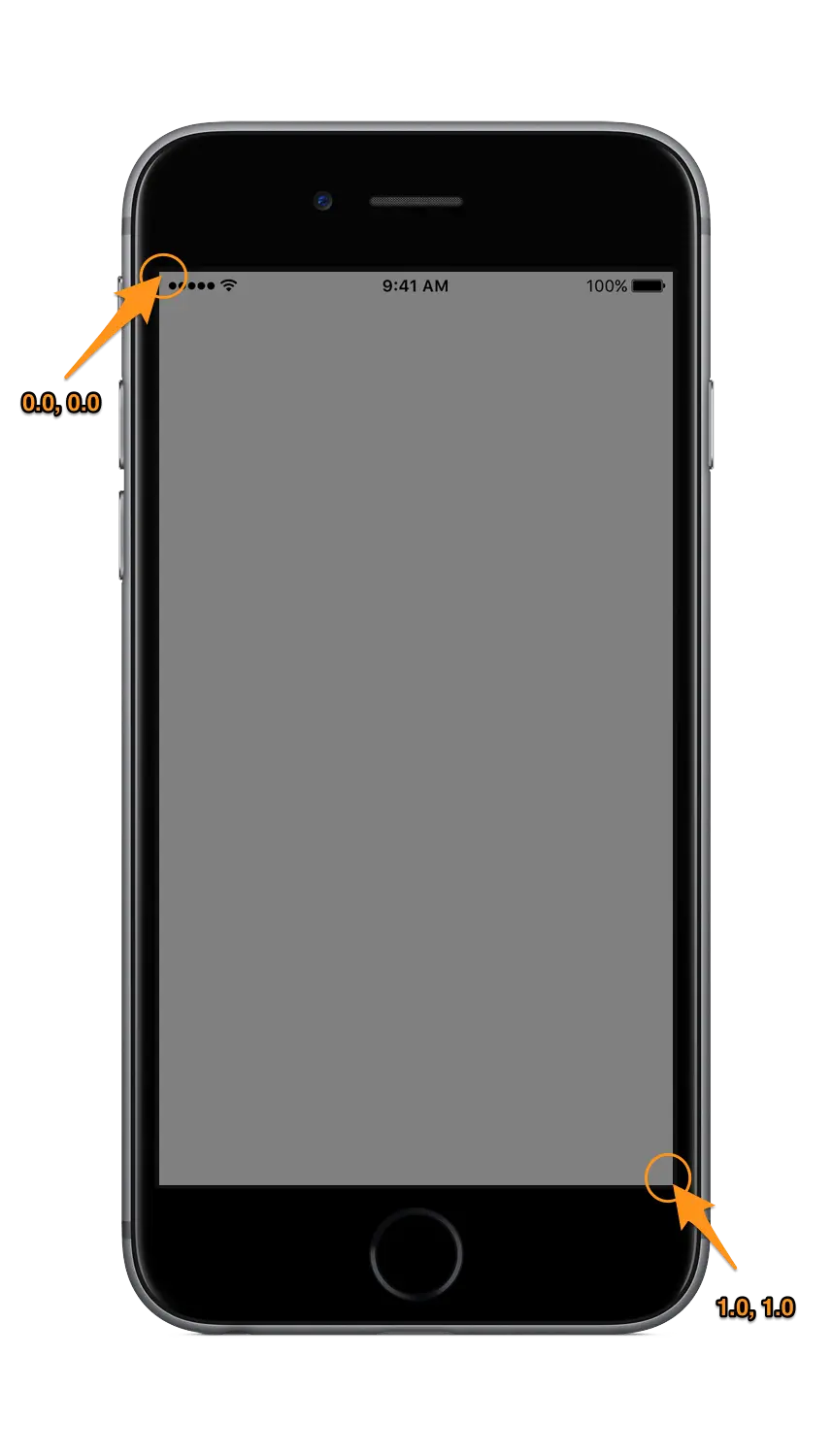

便于理解，我们来看以下示意图：
在 iOS 中，zero 点（起始点）位置为屏幕的左上角（x = 0.0, y = 0.0），而右下角自然就是终点位置（x = 1.0, y = 1.0）。在描述其他点的时候，对应的 x 和 y 都必须限制在 0.0 到 1.0 之间。

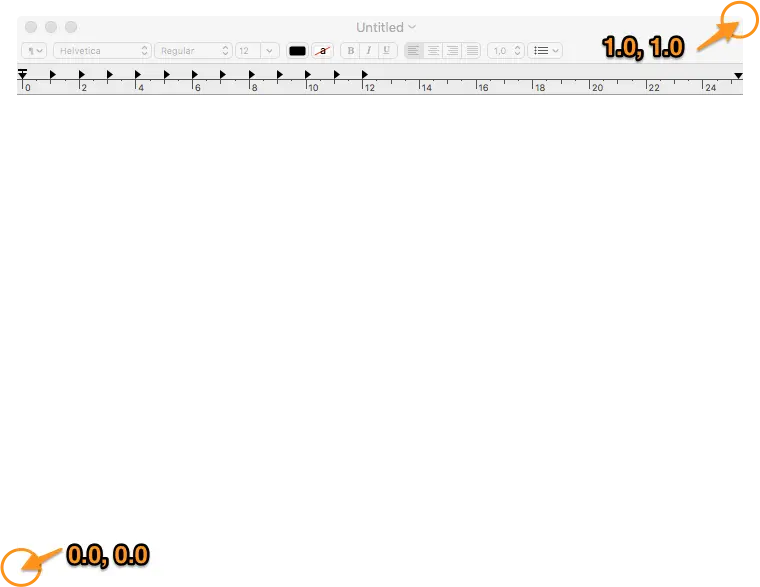

上述的坐标描述并不适用在其他操作系统中。例如在 macOS 中（这里用 TextEdit）举例：
起始点在左下角，而终点在右上角，这是完全不同于 iOS 的。
默认情况下，渐变梯度的 startPoint 为 (0.5, 0.0)，而 endPoint 为 (0.5, 1.0)。可以注意到 x 会保持相等，而 y 值范围在 0.0 （上端点） 到 1.0 （下端点） 之间，并从上到下保持竖直渐变。如果想看到一种不同于默认的渐变效果，只需要在 createGradientLayer() 方法中，增加下列代码：
func createGradientLayer() {
...
gradientLayer.startPoint = CGPointMake(0.0, 0.5)
gradientLayer.endPoint = CGPointMake(1.0, 0.5)
}

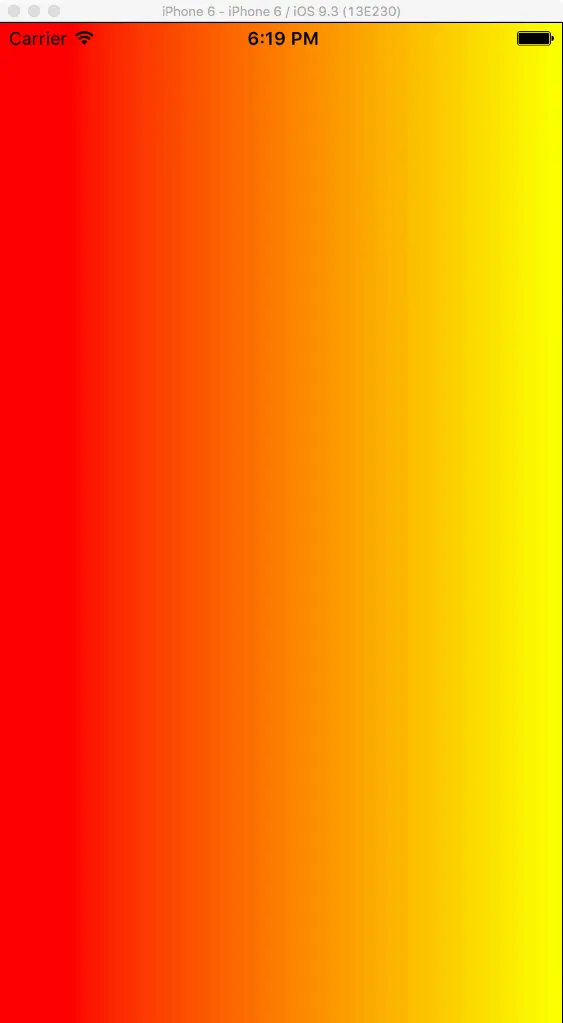

在该例中，x 方向坐标值将从 0.0 到 1.0，y 保持中心位置不变。这将会使得渐变梯度方向变为向右朝向：
为了理解梯度方向，通多对 x 和 y 设定任意 0.0 到 1.0 间的数值，来查看一下效果。下例中，将加入有趣的新功能，来生动的演示渐变方向：对视图增加一个拖动手势（pan gesture），并且依靠手势的触发位置，响应的改变渐变梯度方向。我们将会支持以下方向：
- 上朝向（Towards Top）
- 下朝向（Towards Bottom）
- 右朝向（Towards Right）
- 左朝向（Towards Left）
- 斜向右下（From Top-Left to Bottom-Right）
- 斜向左下（From Top-Right to Bottom-Left）
- 斜向右上（From Bottom-Left to Top-Right）
- 斜向左上（From Bottom-Right to Top-Left）
回到我们的示例中，创建一个枚举类型来描述梯度方向：
enum PanDirections: Int {
case Right
case Left
case Bottom
case Top
case TopLeftToBottomRight
case TopRightToBottomLeft
case BottomLeftToTopRight
case BottomRightToTopLeft
}
然后，在 ViewController 创建一个新的属性来描述渐变梯度方向：
var panDirection: PanDirections!
panDirection 属性根据手指的移动将会得到相应的值。我们需要解决的两个问题：首先，我们需要确定方向，并赋予该属性对应的数值。之后，需要检测手势方向，去确定 startPoint 和 endPoint 这两个属性的数值。
当然在这些工作之前，我们需要创建一个拖动手势的 recogniser 对象，添加到视图上。在 viewDidLoad() 方法中，加入以下代码：
override func viewDidLoad() {
...
let panGestureRecognizer = UIPanGestureRecognizer(target: self, action: #selector(ViewController.handlePanGestureRecognizer(_:)))
self.view.addGestureRecognizer(panGestureRecognizer)
}
在 handlePanGestureRecognizer(_:) 的接口中，我们将会使用 gesture recogniser 的 velocity 速度属性。如果速度在任意方向上（x 或 y）超过 300 个 point ，则会产生效果。逻辑很简单：为了检查在水平轴上的手势速度。然后在竖直方向上进行二次检测。参考下面代码：
func handlePanGestureRecognizer(gestureRecognizer: UIPanGestureRecognizer) {
let velocity = gestureRecognizer.velocityInView(self.view)
if gestureRecognizer.state == UIGestureRecognizerState.Changed {
if velocity.x > 300.0 {
if velocity.y > 300.0 {
panDirection = PanDirections.TopLeftToBottomRight
}
else if velocity.y < -300.0 {
panDirection = PanDirections.BottomLeftToTopRight
}
else {
panDirection = PanDirections.Right
}
}
else if velocity.x < -300.0 {
if velocity.y > 300.0 {
panDirection = PanDirections.TopRightToBottomLeft
}
else if velocity.y < -300.0 {
panDirection = PanDirections.BottomRightToTopLeft
}
else {
panDirection = PanDirections.Left
}
}
else {
if velocity.y > 300.0 {
panDirection = PanDirections.Bottom
}
else if velocity.y < -300.0 {
panDirection = PanDirections.Top
}
else {
panDirection = nil
}
}
}
else if gestureRecognizer.state == UIGestureRecognizerState.Ended {
changeGradientDirection()
}
}
需要注意两点（除了确定手势方向以外）：
- 如果不满足任何一个方向的情况，
panDirection应赋 nil - 如果方向是特殊的，并且手势处于
Changed状态。当手势结束时，将会调用changeGradientDirection()方法，因此该panDirection属性也适用于方向变化。
下面的方法也很容易，正如之前设置 startPoint 和 endPoint 属性一样，通过观测 x 和 y 的坐标来确定手势方向：
func changeGradientDirection() {
if panDirection != nil {
switch panDirection.rawValue {
case PanDirections.Right.rawValue:
gradientLayer.startPoint = CGPointMake(0.0, 0.5)
gradientLayer.endPoint = CGPointMake(1.0, 0.5)
case PanDirections.Left.rawValue:
gradientLayer.startPoint = CGPointMake(1.0, 0.5)
gradientLayer.endPoint = CGPointMake(0.0, 0.5)
case PanDirections.Bottom.rawValue:
gradientLayer.startPoint = CGPointMake(0.5, 0.0)
gradientLayer.endPoint = CGPointMake(0.5, 1.0)
case PanDirections.Top.rawValue:
gradientLayer.startPoint = CGPointMake(0.5, 1.0)
gradientLayer.endPoint = CGPointMake(0.5, 0.0)
case PanDirections.TopLeftToBottomRight.rawValue:
gradientLayer.startPoint = CGPointMake(0.0, 0.0)
gradientLayer.endPoint = CGPointMake(1.0, 1.0)
case PanDirections.TopRightToBottomLeft.rawValue:
gradientLayer.startPoint = CGPointMake(1.0, 0.0)
gradientLayer.endPoint = CGPointMake(0.0, 1.0)
case PanDirections.BottomLeftToTopRight.rawValue:
gradientLayer.startPoint = CGPointMake(0.0, 1.0)
gradientLayer.endPoint = CGPointMake(1.0, 0.0)
default:
gradientLayer.startPoint = CGPointMake(1.0, 1.0)
gradientLayer.endPoint = CGPointMake(0.0, 0.0)
}
}
}
当 panDirection 为 nil 的时候，不做任何处理即可。

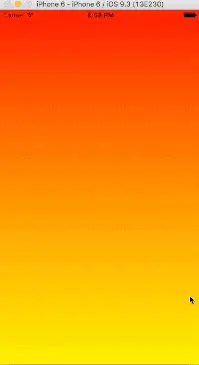

运行我们的工程，并且在我们支持的方向上滑动手指，渐变色的梯度方向将会随着我们手指滑动方向改变。
总结
通过本文，你会发现 CAGradientLayer 产生渐变色效果是十分容易的，并且我也通过编程加以实现。通过多个属性赋以合适的数值并将其组合，你可以很容易地实现一个不错的渐变效果。支持动画也是它的优势之一。对于渐变效果的产生已经变得十分容易，接下来需要的是尝试更理想的配色。所以放手去做吧！
本文由 SwiftGG 翻译组翻译，已经获得作者翻译授权，最新文章请访问 swift.gg。
