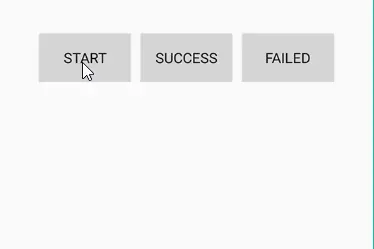

这还只是张图片
本文原创，这篇可不能匿名转载。
背景：我一哥们公司做智能设备的，该动画用在手机和家中网络连接时用，他让我看了下需求。刚看到这动画时感觉产品\UI设计的不错，想着试试。昨天开始做的，本来感觉很简单，但做起来貌似没那么简单；最后花了近一天时间终于搞定了。看看效果还行！
- 如果有想直接用的同道中人，看前半部分就行；如果想批评指正我的思考的看看后半部分
1.直接上代码（NiceLoadingView）
package com.hadisi.niceloading;
import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.Rect;
import android.util.AttributeSet;
import android.view.View;
import android.view.animation.LinearInterpolator;
/**
* Created by hadisi5216 on 2016/7/12.
*/
public class NiceLoadingView extends View {
private Context mContext;
private Paint mPaint;
private int widthSpecSize;
private int heightSpecSize;
private int radiusSmall = 38;
private int radiusbig = 76;
private int moveX;
private int XPoint;
private int mState = -1;//0失败，1成功，-1默认
private boolean mflag;
private ValueAnimator animator;
public NiceLoadingView(Context context) {
super(context);
}
public NiceLoadingView(Context context, AttributeSet attrs) {
super(context, attrs);
}
public NiceLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
mContext = context;
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);
}
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
mPaint = new Paint();
mPaint.setColor(0xFFFFBC53);
mPaint.setAntiAlias(true);
if (Math.abs(moveX) > widthSpecSize * 5 / 4) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 7 / 4 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 7 / 4 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize && Math.abs(moveX) < widthSpecSize * 3 / 2) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 2 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 3 / 2 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize * 3 / 4 && Math.abs(moveX) < widthSpecSize * 5 / 4) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 5 / 4 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 5 / 4 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize / 2 && Math.abs(moveX) < widthSpecSize) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize - Math.abs(moveX) : widthSpecSize - widthSpecSize + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize / 4 && Math.abs(moveX) < widthSpecSize * 3 / 4) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 4 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 3 / 4 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize / 2) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize / 2 - Math.abs(moveX) : widthSpecSize - widthSpecSize / 2 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
//中间大圆
if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize * 5 / 4) {
radiusbig = 2 * radiusSmall - radiusSmall * (Math.abs(moveX)) / (widthSpecSize * 5 / 4);
radiusbig = (radiusbig > radiusSmall) ? radiusbig : radiusSmall;
canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);
}
if (Math.abs(moveX) < 12 && mState >= 0) {
if (mState == 0) {
canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);
Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(), R.mipmap.connect_failed);
canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize / 2 - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize / 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint);
}
if (mState == 1) {
canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint);
Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(), R.mipmap.connect_success);
canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize / 2 - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize / 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint);
}
}
}
public void start() {
if (animator != null)
animator.cancel();
moveX = widthSpecSize * (-9 / 4);
mState = -1;
mflag = true;
post(new Runnable() {
@Override
public void run() {
animator = ValueAnimator.ofFloat(0f, 1.0f);
animator.setRepeatMode(ValueAnimator.RESTART);
animator.setRepeatCount(ValueAnimator.INFINITE);
animator.setInterpolator(new LinearInterpolator());
animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
if (mState < 0) {
moveX = (moveX > widthSpecSize * 7 / 4) ? widthSpecSize * (-9 / 4) : moveX + 12;
} else {
if (moveX > 0)
moveX = (moveX > widthSpecSize * 7 / 4) ? widthSpecSize * (-9 / 4) : moveX + 12;
else if (moveX < 0 && mflag) {
moveX += 12;
if (Math.abs(moveX) < 12)
mflag = false;
}
}
postInvalidate();
}
});
animator.start();
}
});
}
public void success() {
mState = 1;
}
public void failed() {
mState = 0;
}
}项目已上传到github，戳着
2.怎么用？
- 布局文件中
- 你要用的地方
NiceLoadingView niceLoading = (NiceLoadingView) findViewById(R.id.nice_loading); …… //开始连接时 niceLoading.start(); …… //连接成功时 niceLoading.success(); …… //连接失败时 niceLoading.failed();
3.我怎么实现的！
仔细看效果图可以得出：
1、有6个小圆依次从屏幕左侧移入屏幕中间，然后又依次从屏幕中间移出屏幕右侧。
2、中间有个大圆在随着小圆的依次靠近慢慢变大，离开慢慢变小；注意在左侧第1个小圆到达中间时才出现大圆，在最后一个小圆准备向右侧移动时消失；大圆的半径在小圆半径和大圆半径之间。
3、不管何时得到成功和失败的状态，动画终止时都是在小圆依次从左边进入中间后。
4、动画完成后显示成功/失败图片和大圆。
-
1. 6个小圆的运动
我是这样想的：当第1个小圆移动到widthSpecSize/4（widthSpecSize 为控件的宽度）时第2个小圆开始移动、当第2个小圆移动到widthSpecSize/4 时第3个小圆开始移动......当第5个小圆移动到widthSpecSize/4 时第6个小圆开始移动、第6个小圆移动到widthSpecSize/2 时继续移动、当第6个小圆移动到widthSpecSize 3/4时第5个小圆开始移动......当第2个小圆移动到widthSpecSize 3/4时第1个小圆开始移动、最后第1个小球移出屏幕右侧，到此为一个循环。
假设有一个位移变量moveX，moveX在不断增加，其变化范围为(a,b)；可以看出按照我的想法，第1个小圆在范围的两边时开始移动、第6个小圆在变化范围的中间部分开始移动。
我们可以继续假设变化范围为(-a,a)，这样第1个小圆在范围的绝对值大时开始移动、第6个小圆在变化范围的绝对值小时开始移动；其实这种重复的动作很容易想到绝对值控制
找张纸画下很容易得到moveX的变化范围在(-widthSpecSize 7/4 , widthSpecSize 7/4)之间。
自己画的图，有点丑
对照图很快可以得出下面代码
if (Math.abs(moveX) > widthSpecSize * 5 / 4) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 7 / 4 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 7 / 4 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize && Math.abs(moveX) < widthSpecSize * 3 / 2) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 2 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 3 / 2 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize * 3 / 4 && Math.abs(moveX) < widthSpecSize * 5 / 4) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 5 / 4 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 5 / 4 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize / 2 && Math.abs(moveX) < widthSpecSize) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize - Math.abs(moveX) : widthSpecSize - widthSpecSize + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > widthSpecSize / 4 && Math.abs(moveX) < widthSpecSize * 3 / 4) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize * 3 / 4 - Math.abs(moveX) : widthSpecSize - widthSpecSize * 3 / 4 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}
if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize / 2) {
XPoint = (moveX < 0) ? XPoint = widthSpecSize / 2 - Math.abs(moveX) : widthSpecSize - widthSpecSize / 2 + Math.abs(moveX);
canvas.drawCircle(XPoint, heightSpecSize / 2, radiusSmall, mPaint);
}-
2. 中间大圆的运动
中间变化的大圆在左侧第1个小圆到达中间时才出现大圆，在第1个小圆准备向右侧移动时消失，变化范围(-widthSpecSize 5/4 , widthSpecSize 5/4)之间。大圆的半径在小圆半径和大圆半径之间，我们用radiusbig = radiusbig - radiusSmall (Math.abs(moveX)) / (widthSpecSize 5/4)计算大圆半径，可以得到慢慢变大和变小的效果，然后控制在小于radiusSmall时用radiusSmall。if (Math.abs(moveX) > 0 && Math.abs(moveX) < widthSpecSize * 5 / 4) { radiusbig = radiusbig - radiusSmall * (Math.abs(moveX)) / (widthSpecSize * 5 / 4); radiusbig = (radiusbig > radiusSmall) ? radiusbig : radiusSmall; canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint); } -
3. 动画终止的控制
正常当一个循环结束时我们需要重新给moveX赋值为widthSpecSize * (-7/4)，当收到成功或失败状态时需要判断当前的状态，等到动画进行到结束状态（小圆依次从左边进入中间后）。见下面代码，mState为当前状态（0失败，1成功，-1默认）。
我重新赋值时将moveX设为 widthSpecSize * (-9/4)，因为一个循环结束后有点停顿会感觉舒服点，这个无所谓，自己感觉而已if (mState < 0) { moveX = (moveX > widthSpecSize * 7 / 4) ? widthSpecSize * (-9 / 4) : moveX + 12; } else { if (moveX > 0) moveX = (moveX > widthSpecSize * 7 / 4) ? widthSpecSize * (-9 / 4) : moveX + 12; else if (moveX < 0 && mflag) { moveX += 12; if (Math.abs(moveX) < 12) mflag = false; } } -
4. 显示成功/失败图片
这个简单，在收到成功或失败状态，待动画完成时先画一个大圆，再画一个bitmapif (Math.abs(moveX) < 12 && mState >= 0) { if (mState == 0) { canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint); Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(), R.mipmap.connect_failed); canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize / 2 - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize / 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint); } if (mState == 1) { canvas.drawCircle(widthSpecSize / 2, heightSpecSize / 2, radiusbig, mPaint); Bitmap bitmap = BitmapFactory.decodeResource(getContext().getResources(), R.mipmap.connect_success); canvas.drawBitmap(bitmap, null, new Rect(widthSpecSize / 2 - radiusbig, heightSpecSize / 2 - radiusbig, widthSpecSize / 2 + radiusbig, heightSpecSize / 2 + radiusbig), mPaint); } }
4.优化
- 可以优化，将paint的颜色等属性、大小圆的半径、优化画小圆的逻辑，使小圆个数可变等抽象出来..........
其实核心的就是想法，随便怎么优化。反正我就弄到这了，油而不腻，我觉得挺好，不需要太多优化。吼吼....
