下拉手势关闭 Modal 视图通过 Animator 实现下拉手势关闭 Modal 视图

从iOS7开始，用户可以通过从屏幕左侧滑动的手势返回上级目录。这种滑动返回是交互式的，所以动画会跟随你的手势。这个功能对于大屏设备尤其方便，因为返回按钮往往离得太远。

而对于Modal窗口，通常它是从屏幕下方移进屏幕的。开发者们通常会在屏幕右上方添加一个“x”图标用于退出Modal视图。如果我们能通过向下滑动的手势退出岂不更妙？其实已经有不少App是这么设计的了，比如Twitter里的Moments界面。

在这个教程里，我们将通过自定义UIViewController Transition来实现这种效果。过渡（Transition）指的是App在进行界面切换时候的动画，比如显示Modal的动画（从屏幕下方移入）或者Push Segue的动画（从屏幕左侧移入）。就像播放电影一样，在默认情况下，这个动画会从头到尾一口气播放完。

通过自定义过渡，你可以自己设计动画。此外，你还可以让这个动画具有交互性，让它随着你手指的移动播放，就像播放器的进度条一样。

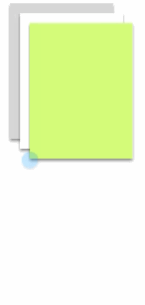

查看图片

下载初始项目

点击这里下载初始项目。

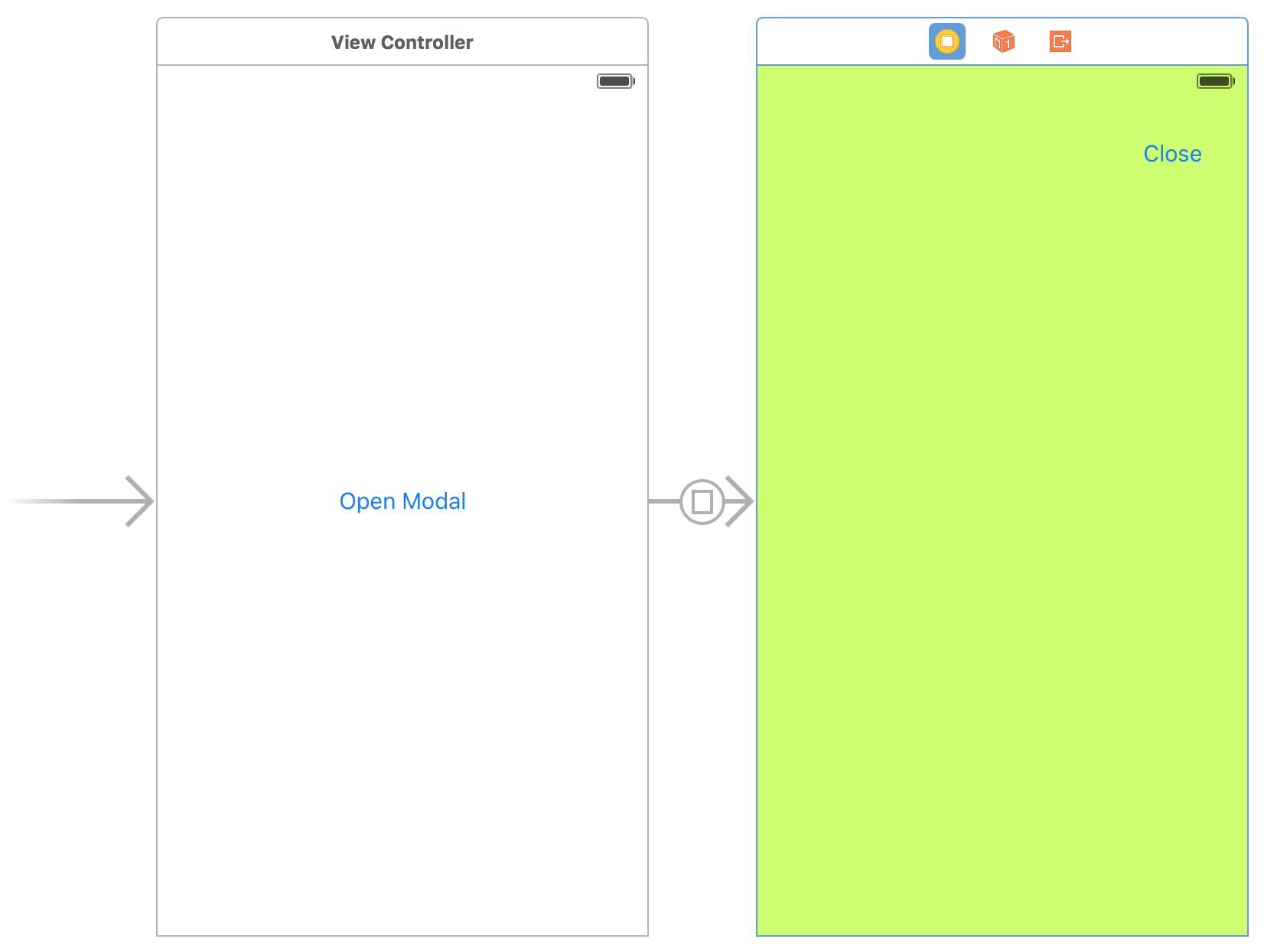

这个初始项目就是一个简单的Single View Application，包含一个额外的ModalViewControllor（图中绿色表示）。两个界面上各有一个按钮，用于打开/关闭Modal视图。

编译运行，你应该能通过按钮打开或关闭Modal视图。

创建自定义Animator

创建自定义过渡的第一步是创建动画。我们需要把这个动画打包进一个叫做Animator的特殊对象里。有些人喜欢把它叫做“Animation Controller”，其实它就是一个遵从UIViewControllerAnimatedTransitioning协议的对象，负责播放你的动画。

为了让教程尽可能简单，我们直接模仿关闭Modal视图的默认动画。

1. 创建新文件

在项目中新建一个Swift文件，命名为DismissAnimator。

2. 继承NSObject

把DismissAnimator.swift的内容替换成下面的代码：


importUIKit

classDismissAnimator: NSObject{

上述代码创建了一个继承自NSObject的类，遵从NSObjectProtocol协议。

3. 实现Animated Transitioning协议

在源文件的末尾对类进行扩展，下面是具体代码：

extension DismissAnimator : UIViewControllerAnimatedTransitioning {
func transitionDuration(transitionContext: UIViewControllerContextTransitioning?) -> NSTimeInterval {
return 0.6
}
func animateTransition(transitionContext: UIViewControllerContextTransitioning) {
}
}

这个 Animator 采用了 UIViewControllerAnimatedTransitioning 协议，其中包括两个强制实现的方法：

– transitionDuration(_:)：设定动画时长；

– animateTransition(_:)：设定实际动画，需要添加代码。

4. 设置播放动画的舞台

在animateTransition(_:)方法里添加下面的guard声明：

guard
let fromVC = transitionContext.viewControllerForKey(UITransitionContextFromViewControllerKey),
let toVC = transitionContext.viewControllerForKey(UITransitionContextToViewControllerKey),
let containerView = transitionContext.containerView()
else {
return
}

上面的代码展开了几个用于设置动画的对象。

– fromVC：指Modal View Controller，我们的主角；

– toVC：指Modal视图后面的父View Controller；

– containerView：把这个想象成设备的屏幕，也就是播放动画的舞台；

默认情况下，动画开始时只显示fromVC，我们需要自行添加toVC。

5. 添加目标 View Controller

把下面的代码添加到animationTransition(_:)方法末尾：

containerView.insertSubview(toVC.view, belowSubview: fromVC.view)

它会把父View Controller（toVC）添加到Modal视图的下方。

6. 创建动画

往AnimationTransition(_:)方法里再添加些代码：

let screenBounds = UIScreen.mainScreen().bounds
let bottomLeftCorner = CGPoint(x: 0, y: screenBounds.height)
let finalFrame = CGRect(origin: bottomLeftCorner, size: screenBounds.size)
UIView.animateWithDuration(
transitionDuration(transitionContext),
animations: {
fromVC.view.frame = finalFrame
},
completion: { _ in
transitionContext.completeTransition(!transitionContext.transitionWasCancelled())
}
)

上面的代码把fromVC向下移动了一个屏幕的距离。

bottomLeftCorner：首先，我们创建了一个位于屏幕左下角的CGPoint。我们用UIScreen来获得屏幕的高度。

finalFrame：这是Modal视图的最终位置，屏幕可视区域下方一个屏幕的位置。我们把原点（origin）设置为bottomLeftCorner，大小同样通过UIScreen获得。

UIView.animateWithDuration()：一个用于展示视图动画的类方法。

transitionDuration(transitionContext)：之前我们实现了把动画时长设置为0.6秒的方法，这里只是简单地调用该方法。

animations：在这个块里定义动画。我们把Modal视图从初始位置移动到最终位置。

completeTransition：在自定义动画的最后，我们需要调用completeTransition()方法。在下一节，我们会添加一个Interactor，你可以用它取消动画。我们给completeTransition()传入一个Boolean值，用于标识动画是完成还是回滚取消。

迄今为止做的事情

到目前为止，我们创建了一个叫做DismissAnimator的Animator对象。它遵从UIViewControllerAnimatedTransitioning协议，负责把动画打包成一种特殊格式。

transitionDuration(_:)定义了动画的持续时间。就像视频播放器里的电影长度标签。同样用电影作类比，animateTransition(_:)定义了电影的实际内容。

animateTransition(_:)方法让你能够方便地访问transitionContext。通过transitionContext，你可以获得过渡动画所涉及到的View Controller。你还可以通过它得知动画是否成功完成，方便在动画结束时把实际状态传给completeTransition()方法。

连接Animator

对于Modal Segue，默认的关闭动画是向下移出屏幕。你可以通过transitioning delegate改写默认动画。

把ViewController.swift的内容替换成下面的代码：

import UIKit
class ViewController: UIViewController {
override func prepareForSegue(segue: UIStoryboardSegue, sender: AnyObject?) {
if let destinationViewController = segue.destinationViewController as? ModalViewController {
destinationViewController.transitioningDelegate = self
}
}
}
extension ViewController: UIViewControllerTransitioningDelegate {
func animationControllerForDismissedController(dismissed: UIViewController) -> UIViewControllerAnimatedTransitioning? {
return DismissAnimator()
}
}

上面的代码做了这样几件事情：

transitioningDelegate：当我们设置了transitioningDelegate后，就手动接管了该View Controller的进入和退出的动画。我们可以在prepareForSegue中进行设置。

animationControllerForDismissedController(_:): 这个方法用我们自定义的动画覆盖了默认动画。

编译运行

到目前为止的代码文件

– ViewController.swift

– ModalViewController.swift（未修改）

– DismissAnimator.swift

点击Open Modal按钮，然后点击Close按钮，动画效果应该和初始项目一样。

为了验证我们的确修改了动画，试着把transitionDuration改大一些，比如3.0秒。如果现在动画变得非常缓慢，那么说明我们之前的步骤成功了。

创建Interactor

Interactor让你可以通过滑动手势控制动画的进度。对于Modal视图的关闭动画，你可以竖直方向拽动它，它会跟随你的手指。如果你拽的距离足够远，Modal视图会消失。否则他会弹回顶部，取消关闭。

1. 创建新文件

创建一个Swift文件，命名为Interactor。

2. 继承UIPercentDrivenInteractiveTransition

把Interactor.swift里的内容替换成下面的代码：

import UIKit
class Interactor: UIPercentDrivenInteractiveTransition {
var hasStarted = false
var shouldFinish = false
}

UIPercentDrivenInteractiveTransition: 这个类的作用有点像视频播放器的进度条。它可以把动画的进度设置到特定位置，也可以结束或取消动画。后面会详细介绍。

Interactor子类包含两个作为状态机的标志：

hasStarted：记录用户是否正在交互中。

shouldFinish：决定了过渡动画应该结束还是回滚到初始状态。

设置滑动手势（Pan Gesture）

我们使用滑动手势驱动交互式过渡动画。

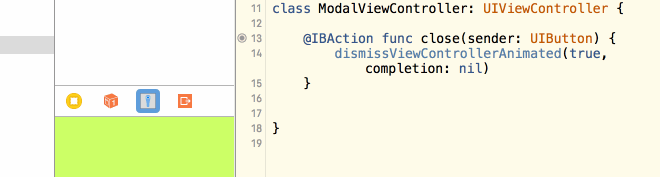

a. 在Storyboard里，从Object Library拽一个Pan Gesture Recognizer到Modal View Controller上。

b. 按住alt点击ModalViewController.swift，展开并列视图。

c. 右键（触控板为按住control）把Pan Gesture Recognizer拽到ModalViewController类里。

d. 在弹出框里把名字设为handleGesture，并把连接设置为Action。

e. 把类型改成UIPanGestureRecognizer并连接。

在ModalViewController.swift里应该会出现下面的代码：

@IBAction func handleGesture(sender: UIPanGestureRecognizer) {
}

连接滑动手势和Interactor

接下来就是见证奇迹的时刻。滑动手势有几种不同的状态，比如.Begin，.Ended以及.Changed。你需要解析这些不同的状态，并通过Interactor调用相应的方法。

1. 创建Interactor

在ModalViewController.swift中添加如下代码：


var interactor:Interactor? = nil

它的父View Controller负责传入这个对象。

2. 计算竖直方向拖拽距离

在handleGesture(_:)里添加如下代码：

let percentThreshold:CGFloat = 0.3
// convert y-position to downward pull progress (percentage)
let translation = sender.translationInView(view)
let verticalMovement = translation.y / view.bounds.height
let downwardMovement = fmaxf(Float(verticalMovement), 0.0)
let downwardMovementPercent = fminf(downwardMovement, 1.0)
let progress = CGFloat(downwardMovementPercent)

percentThreshold：这个变量设定了用户需要拖拽多远才能出发Modal的退出动作。在这个例子里，我们设置为30%。

translation：把滑动手势的坐标空间映射到Modal View Controller的坐标空间。

verticalMovement：把竖直方向的距离转化为屏幕高度的百分比。

downwardMovement：捕捉向下滑动的手势，忽略向上滑动。

downwardMovementPercent：把百分比限制在100%。

progress：把百分比转换成CGFloat类型，即Interactor所接受的类型。

3. 把滑动手势解析为Interactor的方法调用

在handleGesture(_:)里添加如下代码：

guard let interactor = interactor else { return }
switch sender.state {
case .Began:
interactor.hasStarted = true
dismissViewControllerAnimated(true, completion: nil)
case .Changed:
interactor.shouldFinish = progress > percentThreshold
interactor.updateInteractiveTransition(progress)
case .Cancelled:
interactor.hasStarted = false
interactor.cancelInteractiveTransition()
case .Ended:
interactor.hasStarted = false
interactor.shouldFinish
? interactor.finishInteractiveTransition()
: interactor.cancelInteractiveTransition()
default:
break
}

guard：展开可选类型的Interactor。

.Begin：用户刚开始拖拽Modal视图。我们调用dismissViewControllerAnimated()方法启动动画，并把hasStarted设置为true。

到目前为止，Modal视图每次都必定关闭。后面我们会连接Interactor并检查hasStarted标志，手动控制动画。

.Changed：当用户竖直拖拽时，动画的进度会随着用户拖拽的距离而更新。如果距离超过30%这个阈值，我们就需要完成过渡动画（这里还没有实现，先暂时记着）。

.Cancelled：如果因为某些原因手势取消了，Interactor也调用cancelInteractiveTransition()取消动画。同时，把hasStarted置为false。

.Ended：之前已经依据用户拖拽的距离达到阈值与否设定了shouldFinish的值。根据这个标志的具体值，Interactor会相应地调用finishInteractiveTransition()或者cancelInteractiveTransition()。同时，把hasStarted置为false。

在这个Interactor里，滑动手势的状态和方法调用是一对一的。滑动手势开始时会启动动画；随着拖拽，Interactor会更新动画的进度；当手势结束时，Interactor要么完成动画，要么回滚动画。

连接Interactor

这里的最后一块拼图是连接Interactor。

1. 在ViewController.swift里添加下面的代码：


let interactor = Interactor()

这里创建了一个Interactor对象，它会同时被ViewController和ModalViewController使用。

2. 用下面代码替换prepareForSegue方法：

override func prepareForSegue(segue: UIStoryboardSegue, sender: AnyObject?) {
if let destinationViewController = segue.destinationViewController as? ModalViewController {
destinationViewController.transitioningDelegate = self
destinationViewController.interactor = interactor // new
}
}

上面代码把Interactor对象传递给了ModalViewController，使两个Controller使用同一个状态机。

3. 把下面的方法添加到UIViewControllerTransitioningDelegate扩展：

func interactionControllerForDismissal(animator: UIViewControllerAnimatedTransitioning) -> UIViewControllerInteractiveTransitioning? {
return interactor.hasStarted ? interactor : nil
}

hasStarted决定了动画是否进入交互模式。当用户滑动时会返回Interactor，但如果用户只是点击Close按钮，会播放普通的动画。

编译运行

到目前为止的代码文件

– ViewController.swift

– ModalViewController.swift

– DismissAnimator.swift（未修改）

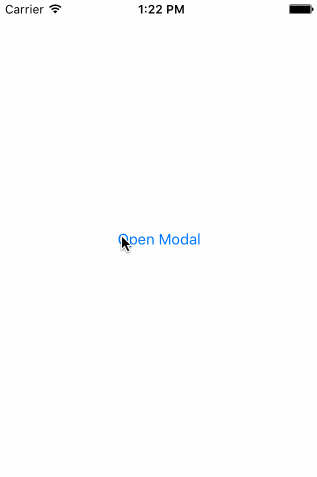

点击Open Modal按钮。

把Modal视图往下拽一点点就松开，它会弹回顶部。

把Modal视图往下拽到一半左右并松开，它会执行剩下的动画向下移动离开屏幕。

添加手势提示（coach mark）

用户需要你的提示才能知道隐藏的手势操作。动画是一种简洁的传递这个信息的方式，同时它还不会妨碍到App的使用。在这一节，我们会创建一个向下移动的白色的圆圈，用来代表用户可以使用的手势。

把下面代码添加到ModalViewController.swift

func showHelperCircle(){
let center = CGPoint(x: view.bounds.width * 0.5, y: 100)
let small = CGSize(width: 30, height: 30)
let circle = UIView(frame: CGRect(origin: center, size: small))
circle.layer.cornerRadius = circle.frame.width/2
circle.backgroundColor = UIColor.whiteColor()
circle.layer.shadowOpacity = 0.8
circle.layer.shadowOffset = CGSizeZero
view.addSubview(circle)
UIView.animateWithDuration(
0.5,
delay: 0.25,
options: [],
animations: {
circle.frame.origin.y += 200
circle.layer.opacity = 0
},
completion: { _ in
circle.removeFromSuperview()
}
)
}
override func viewDidAppear(animated: Bool) {
showHelperCircle()
}

这是一段简单粗犷的展示动画的方式。我们通过代码直接在屏幕顶部创建了一个圆圈。我们通过cornerRadius，backgroundColor，shadowOpacity以及shadowOffset属性设置它的样式。圆圈在向下移动的同事会逐渐消失。

编译运行

到目前为止的代码文件

– ViewController.swift

– ModalViewController.swift

– DismissAnimator.swift（未修改）

每当Modal视图出现的时候，你都会看到一个白色的小圆圈向下移动。

总结

你可以在这里下载完整项目。

交互式移除Modal视图只是自定义View Controller Transition API的众多应用场景之一。如果你想了解更多，我强烈推荐Ray Wenderlich的这篇教程（译者注：以后会进行翻译）。

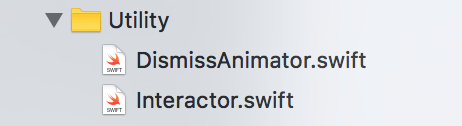

译者：在实际使用过程中，可以把Interactor和Animator抽取出来，集成到项目里作为Utility类使用，几行代码就可以为你的项目添加向下滑动关闭Modal视图的手势。

原文链接：http://www.thorntech.com/2016/02/ios-tutorial-close-modal-dragging/
