Music Player: 从 UI 方案到代码

部分开发者在UI方案稍微有点复杂的时候会觉得很难去写代码。他们之中的许多人都会在写代码的时候跳过许多重要的UI效果或者动画，致使最终结果跟原始的方案相差很远。

本文谈谈如何针对UI方案写代码，跳过一些基本的细节，重点关注transition与动画。

MaterialUp

一个设计师与开发者可以寻找与分享用于构建Material Design网站或app的资源的网站。这里有许多界面设计，开源app，库以及安卓，网站或者iOS上可以使用的app。

Music Player transition by Anish Chandran

浏览这个网站你可以找到一个由Anish Chandran创建的名为 Music Player 的用户界面资源。

这个设计方案给了我们一个音乐播放app该如何以流畅和连续的方式使用Material和Motion design的例子。

热身

首先，我们需要做一些帮助我们写出motion代码的准备工作。

把motion方案分解成帧

把动态图文件转换成单个的帧。这可以帮助我们查看动画与过渡的每一个步骤。ps：如果是gif图，ps这样的软件就可以。

按类型分解

我们有许多同时发生的动画，这样去思考如何写代码会非常困难。可以把这些动画按照类型分解，比如：view滑动到底部，view淡出，view过渡到一个新的Activity，等等。

不管有没有动画，下一个建议都值得在每一个布局中采用。

简化你的视图结构

创建一个尽可能简单的View结构，避免在同一布局中使用过多的ViewGroup。这样可以使过渡动画的设计，维护以及提高app性能都变的简单。

揭开谜底

在布局文件中，一些ViewGroup把 android:transitionGroup属性设置为true，让自己在Activity Transition期间被作为一个整体对待。比如这里的播放列表容器(main layout file)和按钮容器(detail layout file)。

…


…

transition_group.xml hosted by GitHub

在 styles.xml中我们有Main Activity 和 Detail Activity使用的主题。

false

windowSharedElementsUseOverlay.xml hosted by GitHub

禁用共享元素视图的overlay。在 Music Player的布局中我们需要在shared element view从Main Activity到Detail Activity移动的时候禁用overlay。如果它是启用的，某些共享元素视图可能会以错误的方式覆盖到其它view上。

@transition/list_content_exit_transition
@transition/list_content_reenter_transition

list_content_exit_reenter_transition.xml hosted by GitHub

列表内容的退出和进入具有相同的过渡方式。

    // 2






    // 3








list_content_exit_reenter_transition.xml hosted by GitHub

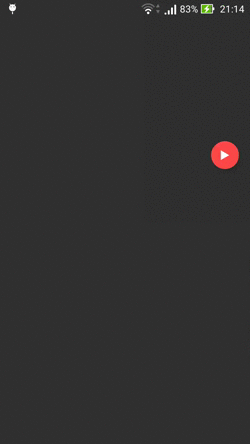

1. 设置一个延迟让这些过渡和FAB的morph动画保持同步。

2. 让targetId属性指向的pane视图淡出或者淡入。

3. 把RecyclerView和播放列表滑倒底部，并使用excludeId属性把状态栏，pane以及navigation bar 排除在外。

@transition/list_shared_element_exit_transition
@transition/list_shared_element_reenter_transition

list_shared_element_exit_reenter_transition.xml hosted by GitHub

播放按钮的exit 和 reenter的transition方法几乎相同。

    // 1


list_shared_element_exit_reenter_transition.xml hosted by GitHub

@transition/detail_content_enter_transition
@transition/detail_content_return_transition

detail_content_enter_return_transition.xml hosted by GitHub

详情内容页的进入和返回具有相同的transition方法。

    // 1






    // 2






detail_content_enter_return_transition.xml hosted by GitHub

1. targetId属性指定的播放顺序容器淡出

2. targetId属性指定的按钮容器滑到底部

@transition/detail_shared_element_enter_transition

detail_shared_element_enter_transition.xml hosted by GitHub


    // 1
    android:interpolator="@android:interpolator/accelerate_quad">

    // 2


    // 3


    // 4







detail_shared_element_enter_transition.xml hosted by GitHub

@transition/detail_shared_element_return_transition

detail_shared_element_return_transition.xml hosted by GitHub

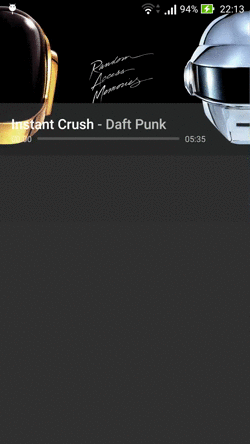

在这个transition中，我们使用和 detail_shared_element_enter_transition几乎相同的方法。不过对每部分添加了一些延时以符合UI上的效果。

    // 1











    // 2











    // 3







detail_shared_element_return_transition.xml hosted by GitHub

1. 使用相反的“演变”模式，从弧形进度到水平进度。

2. 使用相反的“演变”模式，从圆形封面到方形封面。

3. 对其他的共享元素使用默认的transition。

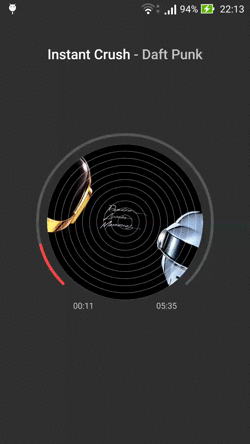

最终结果

最终的结果应该是那样。当然，最终的项目中可能丢失一些微小的细节，不过都是小事情啦。

整个项目可以在github.com/andremion/M…找到。

你可以在下面的链接阅读到更多关于安卓上 meaningful motion的信息。

Applying meaningful motion on Android
How to apply meaningful and delightful motion in a sample Android appAndré Mion
