蘑菇街 App Chromium 网络栈实践

嘉宾介绍

蘑菇街移动端资深开发工程师，曾就职于腾讯，百度，微软。专注移动端浏览器内核移植，开发以及优化。现在负责蘑菇街移动端跨平台组件开发。

为什么需要自有网络库

首先要介绍为什么需要一个自有的网络库，在应用开发过程中，为了节约开发成本，最直接的方式是使用系统提供的网络API，这种方案虽然能暂时节约开发成本，但是长期过程中会带来一些问题，例如无法解决系统提供库中存在的bug，无法添加自己对网络的优化等等。同时由于各个平台API不同，对各平台网络模块的维护也需要消耗一定资源。为了解决这些问题，我们需要一个自有的网络库，并且这个网络库能做到跨平台，并且相对于系统网络库有更好灵活性，更易于功能的扩展以及性能的优化。

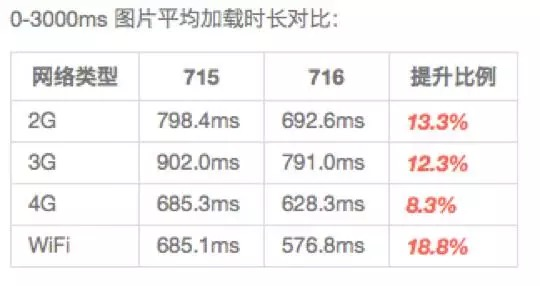

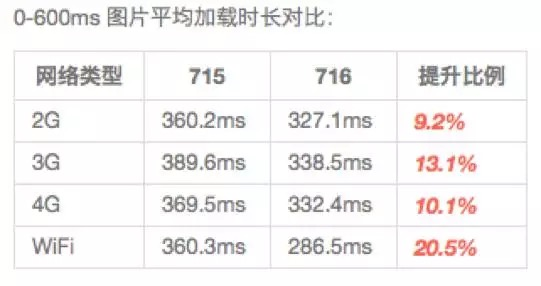

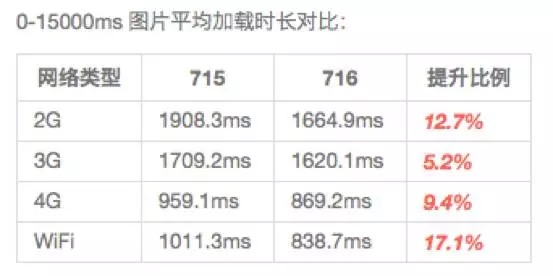

蘑菇街目前自有网络栈是基于Chromium网络库改造而来。Chroium网络库本身针对网络性能有很多优化，因此在使用过程中会比使用系统网络库拥有更好的性能体验。我们针对Chromium网络库和系统网络库做了测试，得到了如下数据：

同时Chromium网络库对网络协议支持完善，并且且易于扩展，同时是一个跨平台库，这些优点也是选择Chromium网络库作为蘑菇街自有网络库的基础。

• 协议支持

  目前Chromium网络库支持HTTP，HTTPS，SPDY，QUIC，HTTP2.0等协议，在目前所有网络库中所支持的协议是比较完全的，并且会随着标准的演进，继续更新。

• 易用性

  Chromium网络库中的主要接口是URLRequest 和 URLRequestContext，接口简单明了，非常易于接入，但是由于接口都是异步接口，在希望使用同步调用的时候，需要进行一些封装。

• 扩展性

  Chromium网络库安装网络层次进行了代码划分，因此可以根据需求在不同网络层进行扩展，满足业务需求。例如：可以方便的扩展域名解析过程，TSL加密过程。

• 跨平台

  Chromium网络库代码使用C++编写，有非常强的跨平台能力，但是由于Chromium有自己编译体系，因此移植各个平台需要重新编写编译脚本。

网络库结构

当URLRequest被上层调用，而启动请求的时候，URLRequest会根据URL的scheme(URL请求类型，如http://,ftp://等)来决定需要创建什么类型的请求。URLRequest会创建的是一个URLRequestJob子类的一个对象，来处理相应的请求。例如scheme为http://时会创建URLRequestHttpJob，来处理Http请求。

当URLRequestHttpJob被创建后，首先从CookieManager中获取跟该URL相关联的Cookie信息。之后会通过HttpTransactionFactory创建一个HttpTransaction类的对象来开启一个HTTP连接的任务。通常情况下，HttpTransactionFactory对应的是一个它的子类HttpCache的实例。HttpCache类会使用本地磁盘缓存机制，如果该请求对应的回复已经在磁盘缓存中，那么无需再建立HttpTransaction来发起连接，直接从磁盘中获取即可。如果磁盘中没有，同时如果目前该URL请求对应的HttpTransaction已经建立，那么只要等待它的回复即可。这些条件都不满足后，实际上才会真正创建HttpTransaction。

HttpNetworkTransaction使用HttpNetworkSession来管理连接会话。HttpNetworkSession通过它的成员HttpStreamFactory来建立TCP Socket连接，之后创建HttpStream对象。HttpStreamFactory将和网络之间的数据读写交给自己新创建的一个HttpStream对象来处理。

最后进行套接字的建立。Chromium中的跟服务器建立连接的套接字是StreamSocket，它是一个抽象类，在不同太平上有分别不同的实现。

基于自有网络路能解决的问题

有了自有网络库之后，我们就能解决掉很多使用系统网络库无法解决的问题：

• DNS劫持

  DNS劫持是移动网络经常遇见的问题，通常方案是采用HTTP协议访问自有DNS服务器，获取域名，IP映射，在访问域名的时替换成IP进行访问，但是在访问HTTPS服务的时候，无法直接替换，这个时候自有网络库就能发挥能力，再实现网络库的域名解析时，不使用系统的域名解析过程，而是使用自己现实的域名解析方案，从而获取正确域名解析，并且可以将这个过程提前，避免在建连过程中访问域名解析服务，从而提高连接速度。

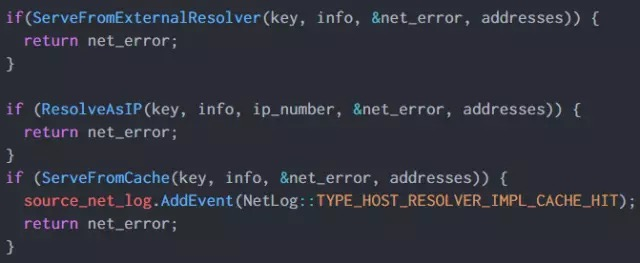

  蘑菇街的网络库中就在网路库的HostResolverImpl类中添加了ExternalResolver，通过ExternalResolver将链接所对应的IP返回，如果ExternalResolver所执行的HTTP DNS失败之后，会采用正常DNS解析。




• 代理转发

  在电商类应用中，为了适用业务的快速迭代，会使用混合开发，这样就是使用的系统WebView，然后系统WebView有自己网络库实现，因此很多针对网络库的定制和优化讲无法使用。解决这类问题，可以使用基于自有网络库实现的代理服务，将WebView的网络请求代理到自有网络库上，再进行转发。

  蘑菇街在处理系统WebView请求的时候，为系统的WebView设置代理，将请求发送至本地端口。同时在网络库中实现了一个Http Proxy Server，能转发所监听端口的http，https请求，所有接收到的http，https请求，可以经过自己的网络库转发出去，这样所有自有网络库的修改，优化都可以生效。

• 网络调试

  网络调试是网络开发过程中一个非常棘手的事情，自定义网络库有着非常大的灵活性，在自定义网络库的过程中可以实现Chrome Dev Tool的协议与Chrome浏览器进行通信，这样就能通过Chrome浏览器的Dev Tool进行网络调试，能直观的看到网络数据，以及耗时等信息。

  蘑菇街的网络库接口封装形式与HttpURLConnection一致，这样基于facebook提供的stetho开源库，使用其中的com.facebook.stetho.urlconnection这个包，将stetho接入的自己的网络库以实现Android与Chrome浏览器的通信。

• 自定义协议

  HTTP协议在使用过程中有着不少缺陷，例如：HTTP协议非长连接，每次请求需要重新握手，这是一个非常消耗时间的过程。为了解决HTTP在之前设计过程中的不足之处，出现了很多解决方案，如SDPY，HTTP2.0等。但是此类的在部署，以及标准话过程中并不完善，因此自定义协议是更符合业务需求的。例如：蘑菇街针对现有业务场景，对TLS进行了改造，更换SSL加密算法，将RSA跟换为ECDHE，ECDHE加密算法较RSA速度更快。

自有网络库实现过程

Chromium网络库剥离

Chromium的网络库虽然非常强大，但是将Chromium网络库进行改造是一个非常艰难的过程。Chromium代码都是基于C++实现，并且有自己的编译体系，模块之间也有引用。使用Chromium网络库的第一步就是将网络库从Chromium庞大的代码中剥离出来。Chromium网络库依赖了非常多的第三库以及内部模块，编译过程就需要将这些库单独剥离出来编译。整个Chromium网络库依赖了以下库：

• base：Chromium基础类库

• nss：加密库

• icu：Unicode支持库

• zlib：压缩解压库

• protobuf：Protocol Buffers

• modp_b64：base64库

• brotli：brotli压缩算法库

• url_lib：url解析库

针对不同平台，需要建立不同的编译工程，例如Android iOS,在Chromium的编译过程中，这两个平台的编译都可以采用Chromium的编译系统进行编译，但是编译独立的网络库模块的时候，iOS会出现问题：

• 编译过程问题

  其原因是单独编译出来的网络库与openssl库中有同名函数冲突，解决这个问题需要修改openssl，通过在头文件中通过宏定义修改函数名，替换掉库中所有同名函数。

• 运行问题

  通过Chromium编译系统编译出来的iOS端网络库，会存在无法运行的情况，其原因是xcode编译与Chromium的编译有冲突，解决这个问题，需要根据Chromium网络库的编译文件，生成xcode工程进行编译。

相对于iOS平台，Android平台的编译相对简单，可以直接使用Chromium编译系统进行编译。直接使用ninja编译cronet模块就能生成相应的网络库。

网络库封装接入

在使用Chromium网络库过程中，首先需要对网络栈进行封装，不同的平台需要实现各自平台的Adapter层。

以Android平台为例，Chromium网络库提供了基础C++接口，为了方便Android平台应用使用，需要将Chromium网络库封装成Android系统常用网络库接口(HttpURLConnection)，这样能无需进行大规模改动，就能非常方便的进行接入。

对于Chromium网络库是一个异步网络库，对于应用开发来说异步网络库不易于使用，因此需要将异步网络转化层同步接口，同时不能损失网络库的高效性。

包大小问题解决

Chromium网络库编译封装完成之后，在接入应用的时候需要考虑网络库的包大小，为了减小让网络库的大小对应用的体积的影响，蘑菇街的网络库使用了动态加载机制，蘑菇街自有网络库在线下载，动态安装。应用首次安装后，首先使用系统网络库，同时也会去下载蘑菇街自有网络库，在下载完成之后，通过蘑菇街的动态加载框架，动态加载网络库。

蘑菇街网络库架构

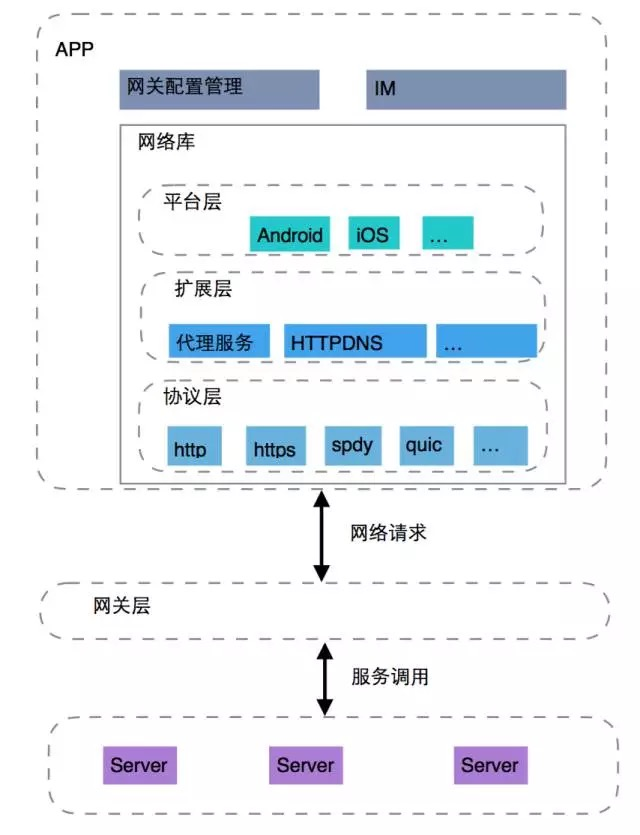

蘑菇街网络库被分为三层，最低层为协议支持层，提供对基本协议，自定义协议的支持。协议层上层为扩展层，是蘑菇街对网络库的扩展，已经定制，最上层为平台层，提供网络库在各个平台上的封装。

QA环节

Q：使用自定义网络库有哪些弊端？

A：包大小会增加，但是可以以动态加载方式解决。初始接入成本较高，需要改动底层代码，但是后期回报也会很高。

Q：请问技术开源吗？

A：chromium整个代码是开源的，我们自己的改动暂时没有开源，未来可能会考虑将自己代码开源出来

Q：支持本地缓存吗？无网可以访问吗?

A：支持本地缓存，并且我们讲本地缓存作为单独模块独立出来，可以提供给应用端其他模块使用。无网络情况下是不支持访问的。

Q：整套方案涉及到的库加起来，客户端体积增加有多大？

A：整个方案下来的库加起来增加了3m左右。iOS上经过stripe，以及手工剥离无用代码，整个网络库也是在3m左右。

Q：在iOS 平台，系统7及以下不支持动态库，是降级到系统库还是有别的办法？

A：在iOS上是不支持动态加载，整个网络库会直接链接到应用中。

Q：选择这种方案的初衷是什么，比起其他三方网络库有什么特别，就本次分享看来更优之处主要是跨平台意见方便用chrome调试，还有其他的目的么？

A：这个方案初衷是希望提升网络性能，并且能有更高的灵活性。对于其他第三方网络栈，chromium的网络栈有更多的协议支持，更高性能cache，还有预期功能，比如http预链接，dns预取等功能，不仅仅是方便调试。

Q：以前没接触这快，想咨询一下，这部分内容能应用到WebView的优化吗？

A：WebView优化有很多方面，如果有自己能修改内核的话，能做的就非常多，比如网络，渲染性能等等。如果是使用系统WebView的话，可以单独剥离Chromium网络栈优化之后，和我们做的那样使用chromium网络栈实现代理服务，通过走自己的网络栈来优化网络。

Q：为了减小让网络库的大小对应用的体积的影响，使用了动态加载机制，蘑菇街自有网络库在线下载，动态安装。-下载之后不也增加了应用的大小吗？并且也会增加网络请求，那么这么做的好处又是什么呢？

A：应用大小在动态加载之后会增加，但是对于应用的安装包来说是不会增加的，好处自然是能获得更好的网络性能，并且能扩展自己应用在的网络栈上面的需求。

Q：总的来说表述的基本上都对，对 TLS 进行改造说的就有点牵强了。TLS 在 Handshake 时有个Prefer Ciphers，这个在Server端可配置.... 优先EECDH即可…那么我的问题来了：蘑菇街有计划在自己业务中使用QUIC这类基于UDP的协议么？ 我看你们RTT耗时非常长啊 ，蘑菇街在移动端有对SSL Session Cache或者SSL Session Ticket做过修改或者优化么？ 或者已经做了那些优化？

A：我们现在正在调研使用spdy协议，spdy的tls握手过程比较耗时，目前正在尝试优化tls握手过程，希望能做到1-RTT或者0-RTT。

Q：上面提到网络架构有三层，是不是指最下面的协议支持层主要是chrominum项目中的代码，而蘑菇街实现自身需求的部分主要在扩展层中，后期如果chrominum代码版本更新了，只需更新最下面的协议支持层即可？另外扩展层对协议支持层的扩展，主要用什么设计模式实现的？

A：我们目前协议支持层在chromium源码中，主要扩展是在外层，这样会比较方便升级。协议支持层的改动，还是基本chromium代码本身进行修改

Q：因为现在的应用大部分做原生的，只是部分用HTML，所以用的都是系统的webview，现在主要是想对webview优化，加快访问速度，除了单独剥离Chromium网络栈优化，还能给分享一下其他优化点吗？

A：如果不对webview动手的话，能做的优化有限，我们目前使用自己的内核，所以能做系统webview不能做的优化。使用系统webview的话，可以根据需求做predict，prefetch。

Q：直接使用IP发请求是否可以避免dns劫持的问题？

A：直接使用ip时能避免劫持，但是在访问https的时候，需要域名不能直接使用ip，所以我们在域名解析的代码进行了hook插入自己的代码。

Q：启动后从服务器端下载动态库可能存在失败的情况，这时肯定是要用系统网络库，我猜测，蘑菇街app业务层调用的是自定义的一套网络访问接口，下面有基于chromium这一套和用系统接口的两套实现，在动态库没有正确加载时使用系统库的实现，对上层透明，是这样吗？

A：基本是你所说的，但是我们没有使用自定义的网络接口，我们用的还是希望标准的网络接口，我们在中间做了一层封装，会根据情况选择网络库。
