黑科技：程序员如何打造属于自己的分体键盘

前言

作为一名程序员，键盘在手，天下我有啊，不整个高大上的键盘怎么提升B 格。之前一直想买个机械键盘，听说机械键盘敲代码时格外舒爽，实在是提升效率与 B 格的神器。

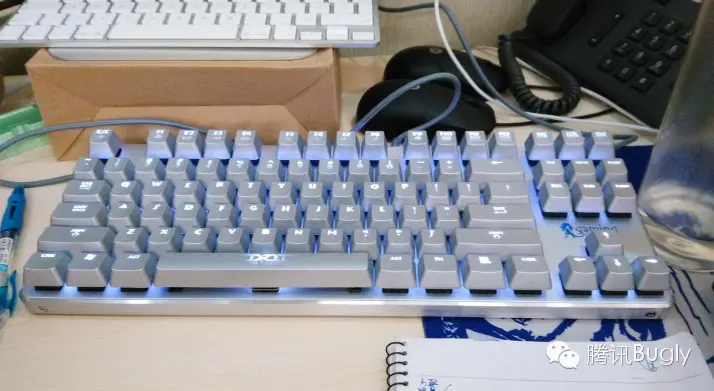

普通机械键盘

使用普通的键盘打字打久了手腕很容易感觉疲劳，因为敲键盘时手腕总是弯着的。于是乎就想买一个符合人体工程学的分体式机械键盘。

结果找了半天都没有比较中意的，找到几个人体工程学键盘，都是薄膜的，而且价格高得离谱，不就多个人体工程学光环嘛。。。身为程序员中的屌丝，岂能被金钱这种东西折腰呢？

带 “人体工程学光环” 键盘

为了不要这么纠结，就自己diy一个咯，正好有台3D打印机（又一个装B神器，你值得拥有，O(∩_∩)O哈哈~），全部外壳自己打印，控制板用Arduino Leonardo，原生支持键盘鼠标驱动，轴体考虑到成本，先买了80颗国产黑轴做实验，键帽也简单打印一下，说干就干
准备

工具
- 3D打印机（打印外壳）
- 热熔胶（固定按键用）
硬件
- Arduino Leonardo板（驱动板）
- 二极管+电阻+杜邦线+万能板
- 小螺丝（外壳装配）
软件
- SolidWorks （3D建模，设计外壳，可用任何3D建模软件代替哦）
- Arduino IDE （写键盘驱动程序）

是时候上点图了。。。

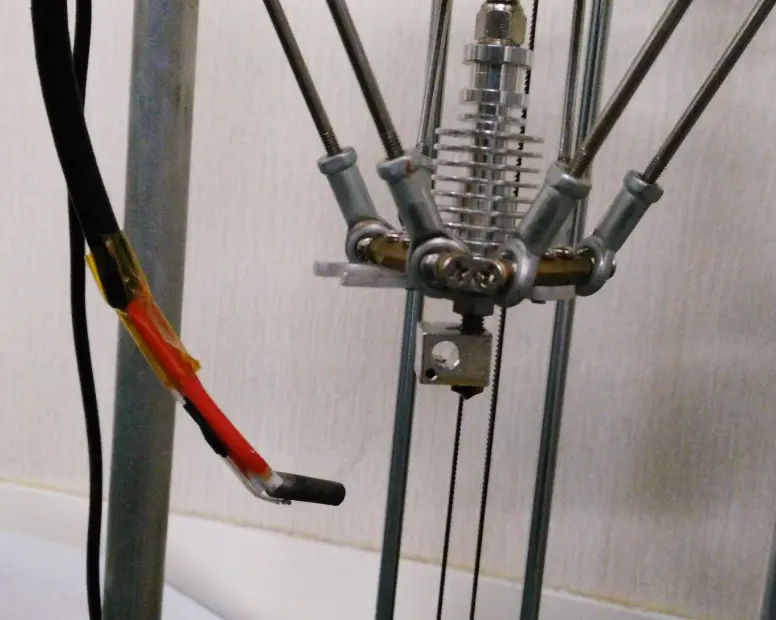

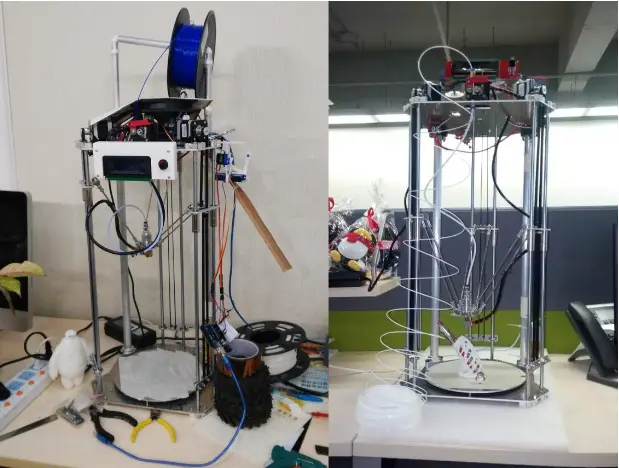

自己组装的三角洲式3D打印机

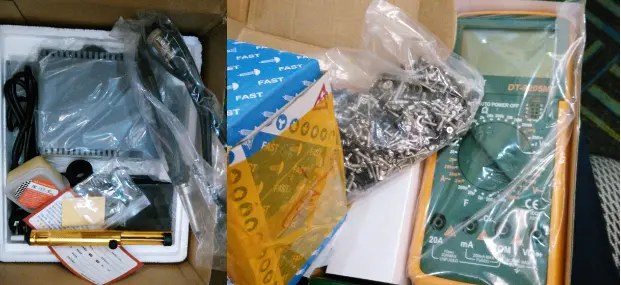

淘宝买的工具

步骤

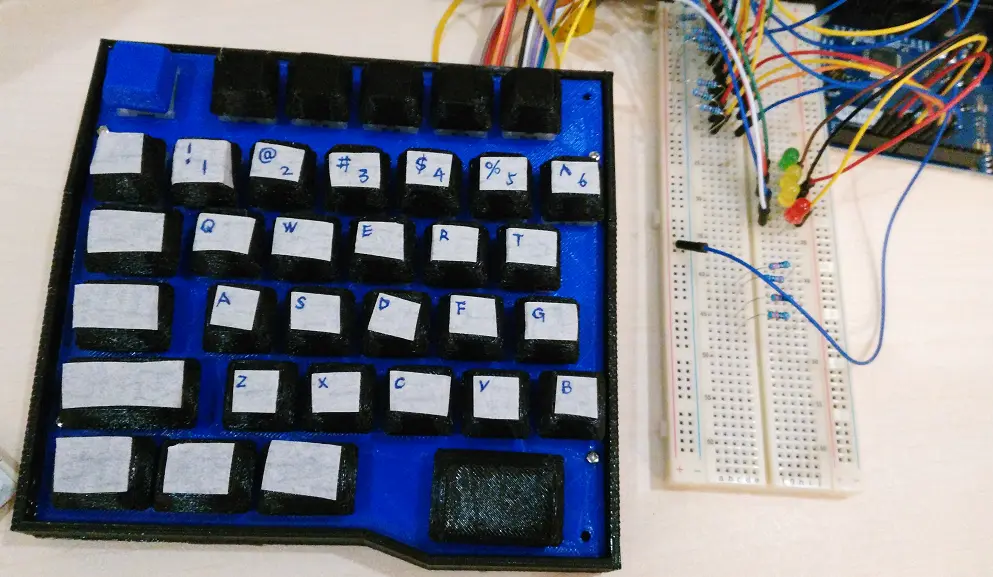

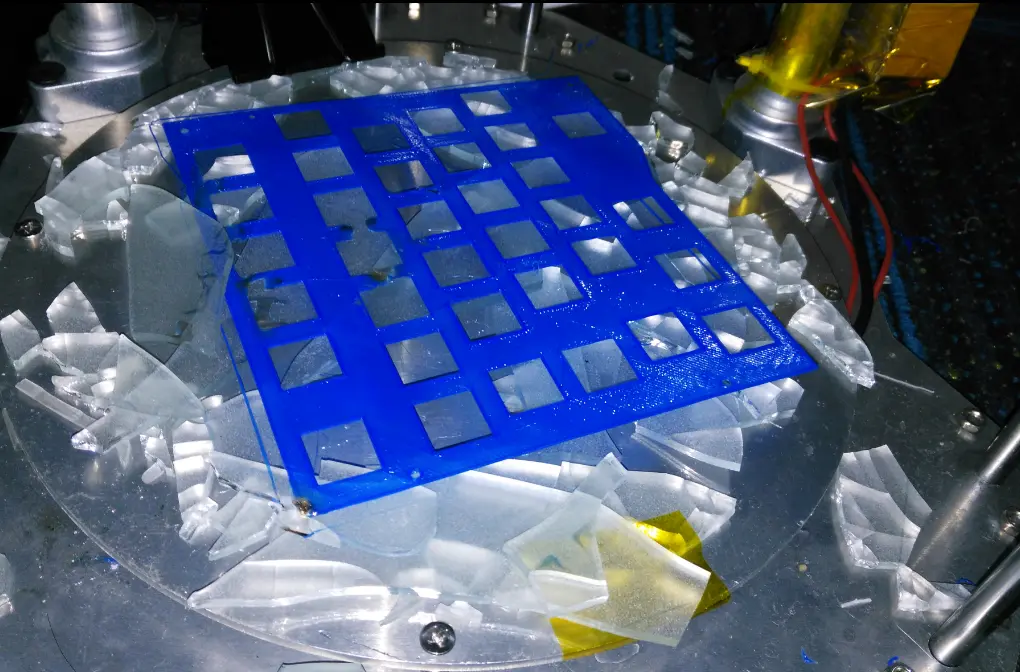

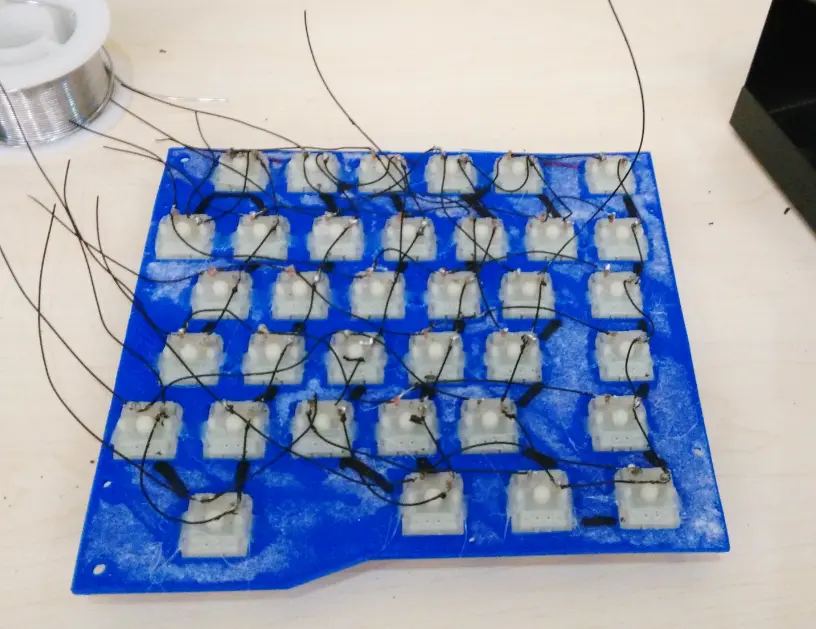

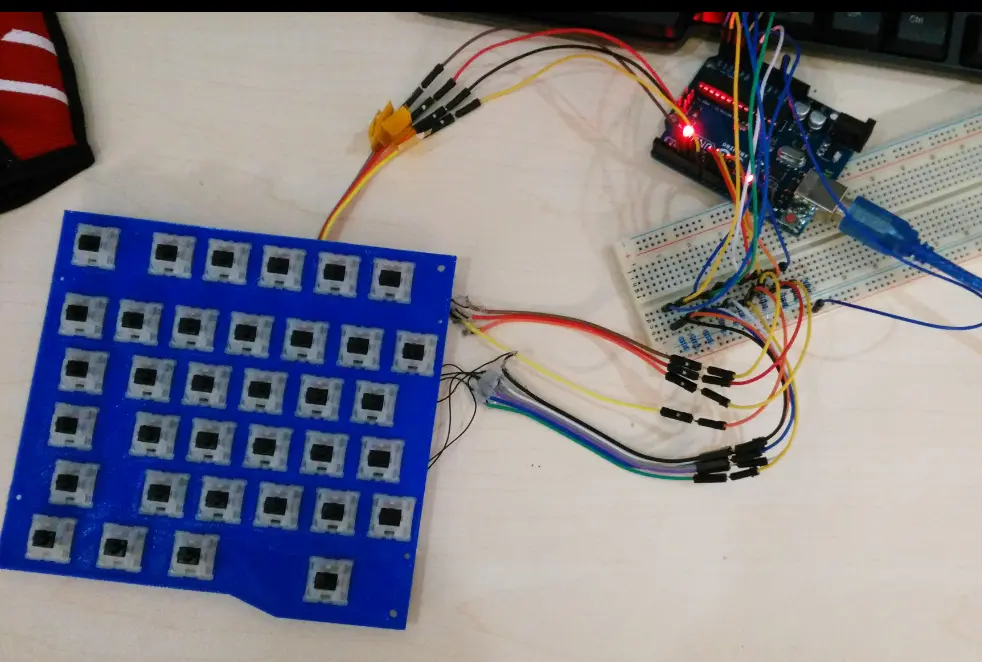

先设计键位排布，使用 SolidWorks （任何3D建模软件都ok的，只是我比较熟系SolidWorks哦）画出简单的按键布局，先从左手开始，先完整的搞定左手能使用了，再做右手。设计好布局后制作支撑轴体的面板，然后设计电路，用飞线焊接，写代码测试按键是否都正常。电路正常后设计整个外壳，然后整体组装。这就完工啦

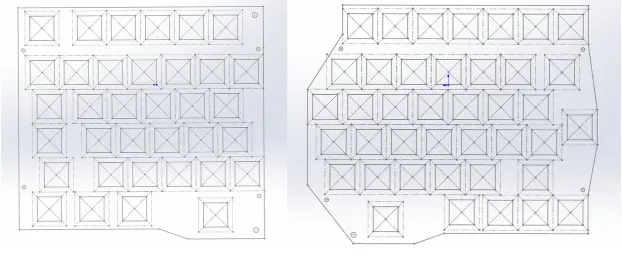

键位设计
右手之所以外形扭曲，是因为3D打印机打印面积有限

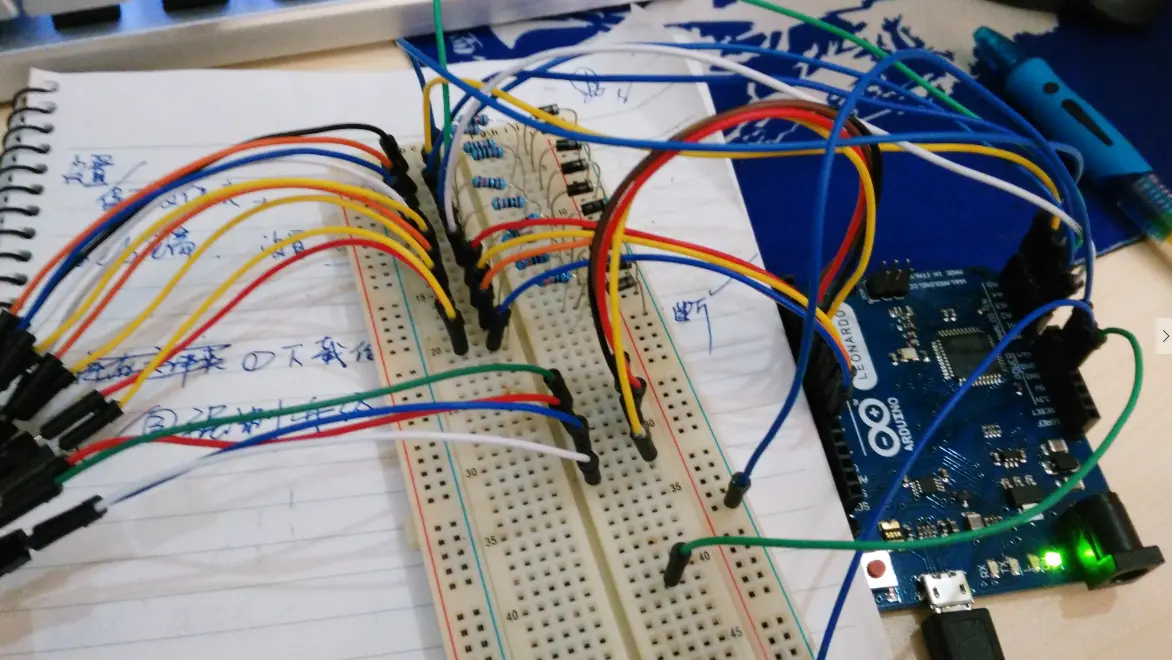

电路设计
由于Arduino板io口有限，必须使用矩阵扫描来实现按键。扫描方式就是：定义n个io口为扫描口，m个接收口，组成一个n*m的矩阵。扫描口默认全部都是低电压，然后依次将每个扫描口单独置为高电压（即扫描动作），当这个高电压的扫描口上连接的某个按键有按下时，对应的接收口电压就也是高电压，这时就可以定位到是哪个按钮按下了，矩阵如图所示：

Arduino有6个模拟口，14个数字口。我要做的键盘不超过80个键，所以使用8个数字口进行脉冲扫描，6个模拟口加4个数字口用来接收脉冲来定位按键，这样就实现了8*10的矩阵，支持80个键。还有2个数字键是空闲的，可以用于特殊按键定制。

按键冲突处理
如果按上图简单实现会存在冲突问题，当接收口上有多个按键被按下时，会存在回路，高电压的扫描口和低电压的扫描口发生短路，就不知道是哪个按键被按下了。一般键盘都是5键左右不冲突，也就是这个键盘有5个接收口，只要保证在同一个接收口上的按键不会同时按下就不会有冲突。

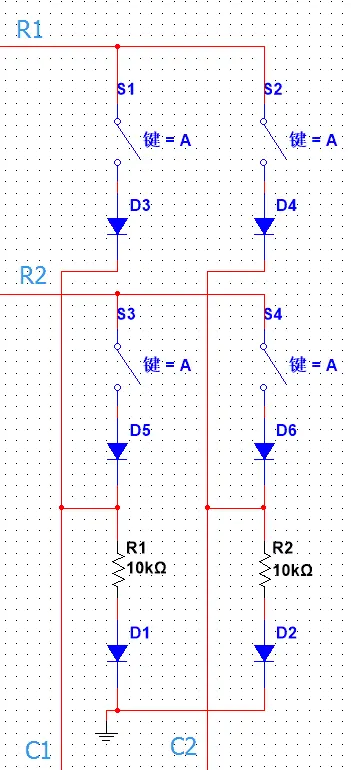

使用矩阵扫描方式就会有按键冲突问题，我使用二极管来处理冲突，保证不会出现回路问题，如图（R是扫描口，C是接收口）：

电压动荡处理
二极管解决了冲突问题，但是不能解决电压动荡，电压不稳定有两方面，第一就是当扫描口高电压变为低电压时，接收口电压不会立即变成低电压，所以在接收口都需要加一个下拉电阻，让电压立马降下来。第二就是按键按下时接触片碰撞时导致的电压不稳，这个最好是通过加电容（和按键并联）去过滤波动电压，买元件时忘了买电容了，这里就简单粗暴了

最终电路设计

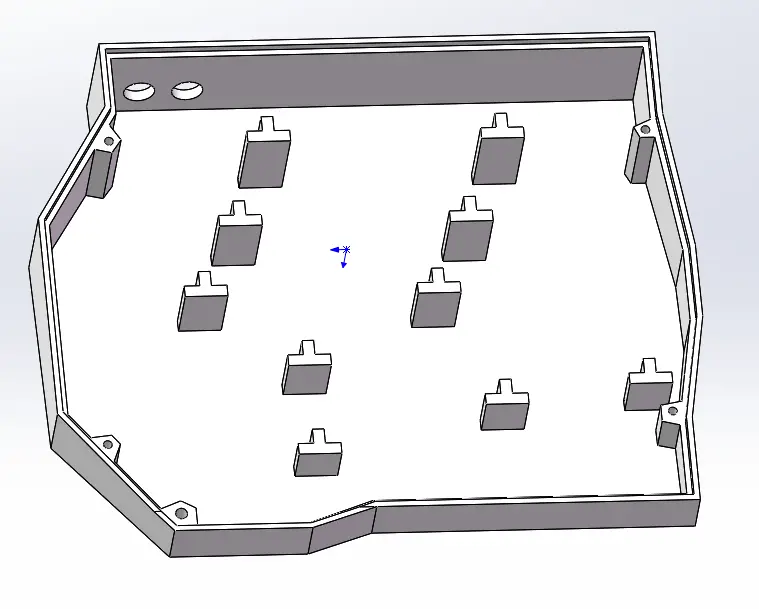

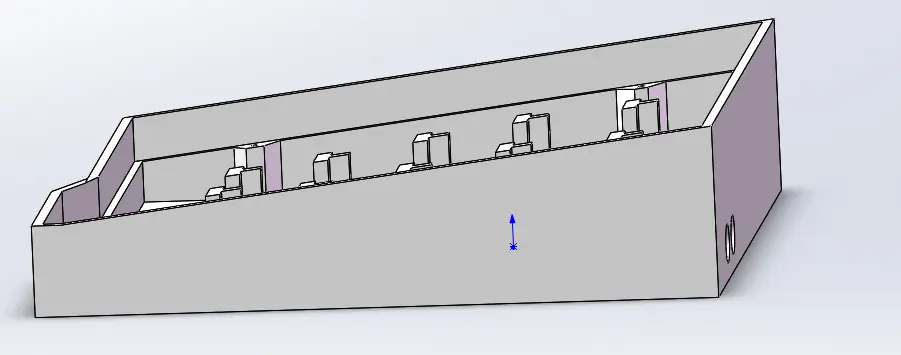

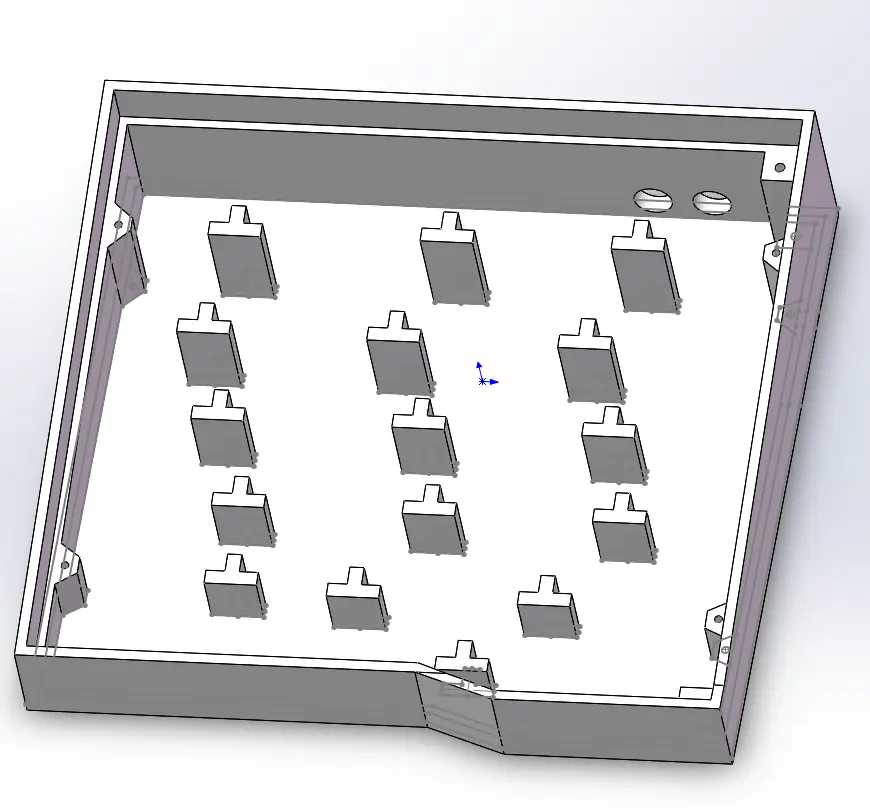

外壳设计（第一期简单点，不把电路板放到外壳内）
- 左手
- 右手
- 侧面

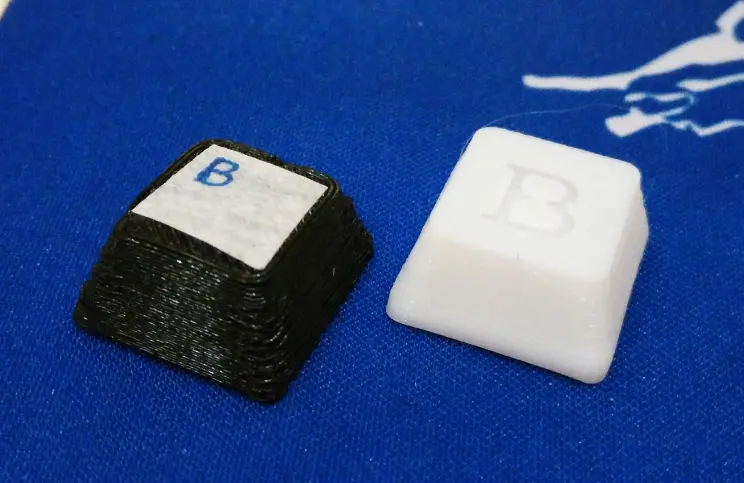

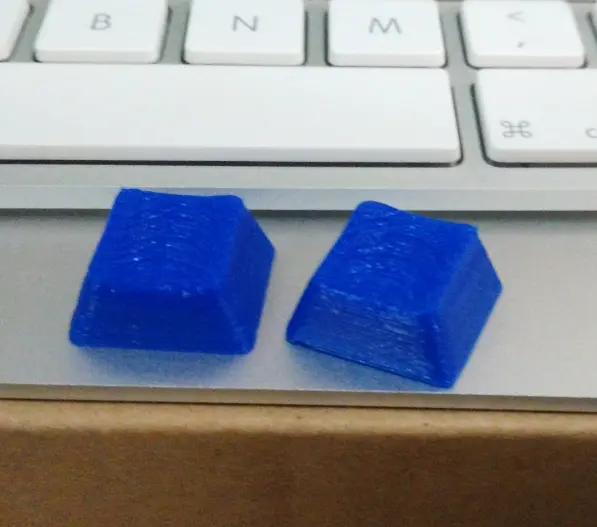

键帽设计
程序设计

[C] 纯文本查看 复制代码


#include "Keyboard.h"
#include "HID.h"

#define scanPin_len 8
int scanPin[] = {4,5,6,7,0,1,2,3}; // 扫描pin，（默认低电平，逐个输出高电平）
int scanPos = 0; // 当前扫描位

#define btnPinA_len 6
#define btnPinD_len 4
int btnPinA[] = {5,4,3,2,1,0}; // 按钮pin，模拟端口
int btnPinD[] = {8,9,10,11}; // 按钮pin，数字端口

#define btn_len 10
byte btn[scanPin_len][btn_len]; // 按钮状态
byte btnTmp[btn_len]; // 临时按钮状态

#define KEY_FN KEY_RIGHT_SHIFT // FN键
// 8*10的按键映射矩阵
uint8_t keyMap[scanPin_len][btn_len] =
{
{'y','n','7','8',KEY_F6,'h','m','u','j',' '},
{'o','.','0','9',KEY_F7,'l',',','i','k',KEY_FN},
{'p','/','-',KEY_LEFT_ARROW,KEY_F8,';',KEY_UP_ARROW,'[','\'',KEY_DOWN_ARROW},
{KEY_F10,KEY_DELETE,'=',KEY_BACKSPACE,KEY_F9,KEY_F11,KEY_RETURN,']','\\',KEY_RIGHT_ARROW},
{KEY_ESC,KEY_LEFT_GUI,'`',KEY_LEFT_CTRL,KEY_TAB,'a','q','z',KEY_CAPS_LOCK,KEY_LEFT_SHIFT},
{KEY_F1,KEY_LEFT_ALT,'1',KEY_F2,'2','s','w','x','d','c'},
{KEY_F3,' ','4',KEY_F4,'3','e','r','b','f','v'},
{KEY_F5,'6','5',0,0,0,'t','g',0,0}
};

void setup() {
  Keyboard.begin();
  Keyboard.releaseAll();

  // 初始化扫描pin
  for(int i=0; i 0[/i]
[i]  int index = 0;[/i]
[i]  for(int i = 0; i < btnPinA_len; i ++) {[/i]
[i]    int val = analogRead(btnPinA);[/i]
[i]    if(val > 600) {[/i]
[i]      btnTmp[index] = 1;[/i]
[i]    } else {[/i]
[i]      btnTmp[index] = 0;[/i]
[i]    }[/i]
[i]    index ++;[/i]
[i]  }[/i]

[i]  for(int i = 0; i < btnPinD_len; i ++) {[/i]
[i]    btnTmp[index] = digitalRead(btnPinD);[/i]
[i]    index ++;[/i]
[i]  }[/i]
[i]}

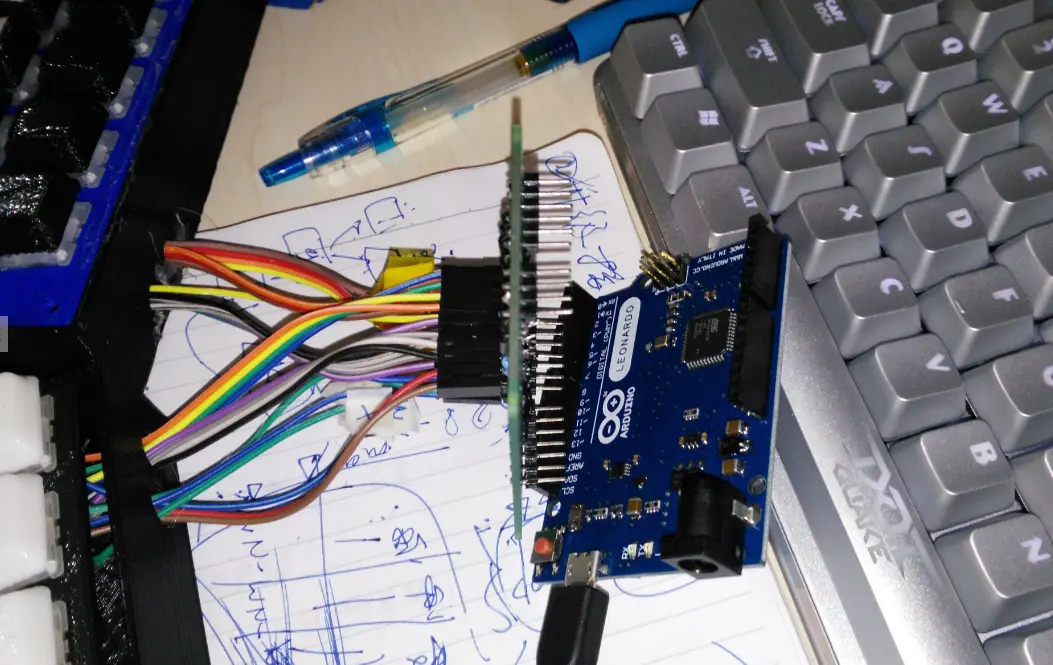

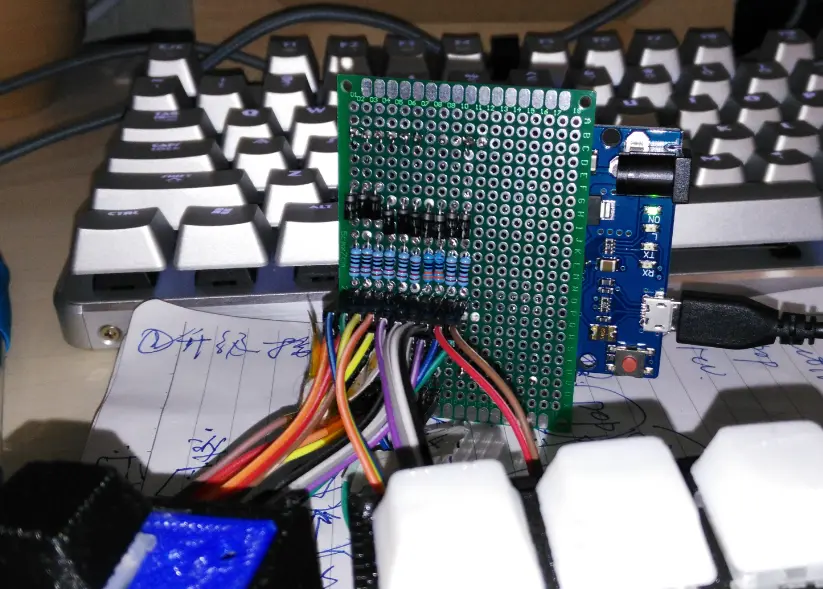

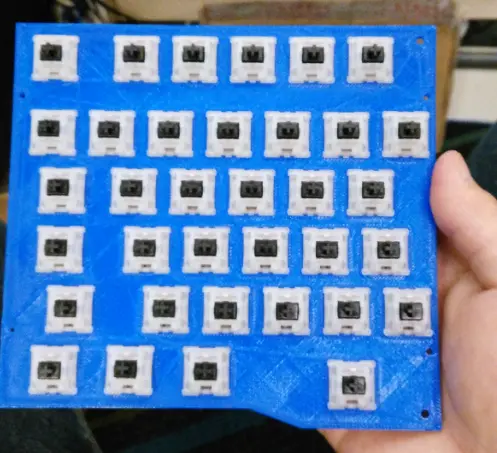

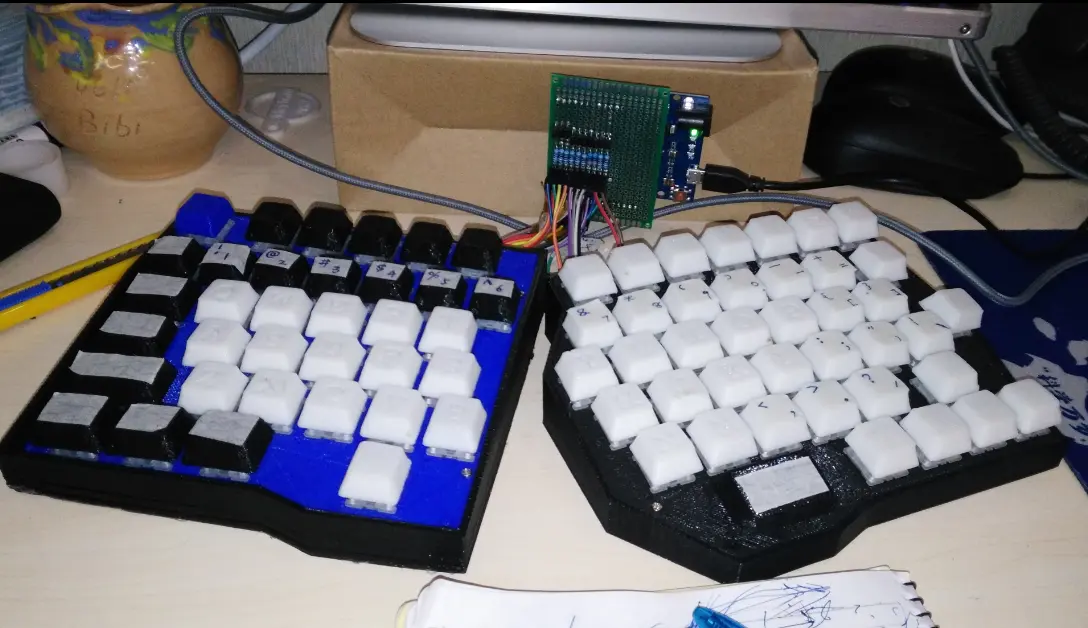

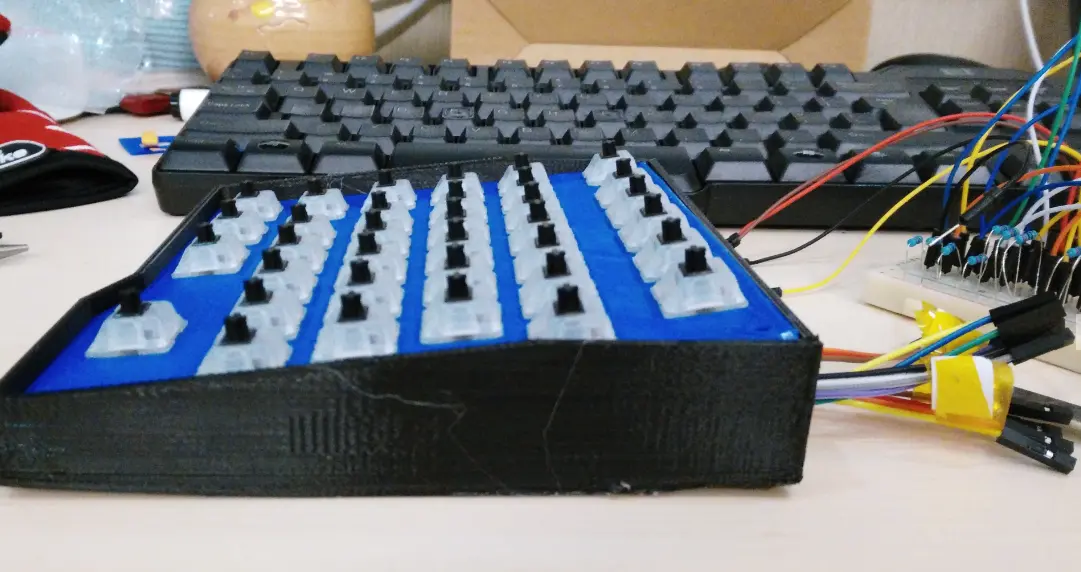

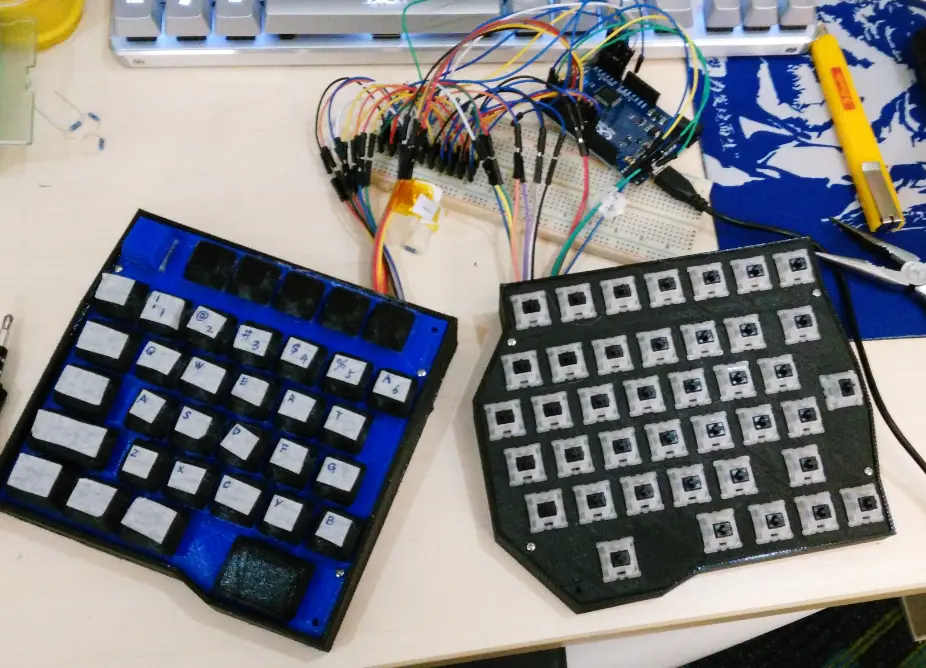

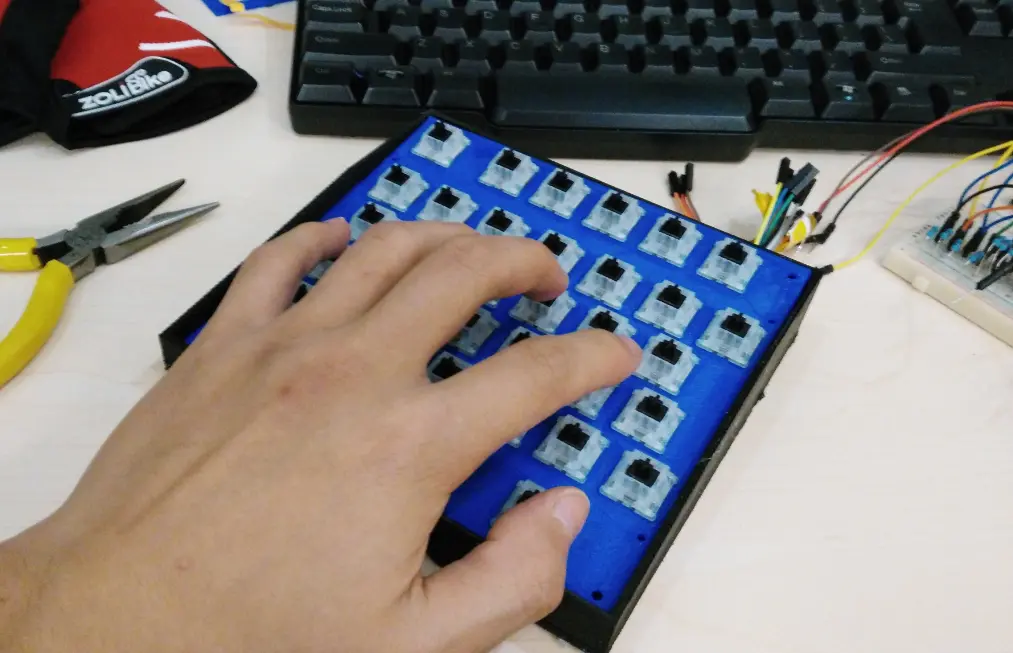

制作图集
