前言

如题，本文模仿实现有道云笔记的侧滑菜单中的头像背景的效果，这一效果可用借鉴使用，毕竟大多数时候我们在应用上的资料可能没有像play、微博等的个人页面的自定义背景图。没用过这款应用的童鞋可以下载这款应用看看。

分析

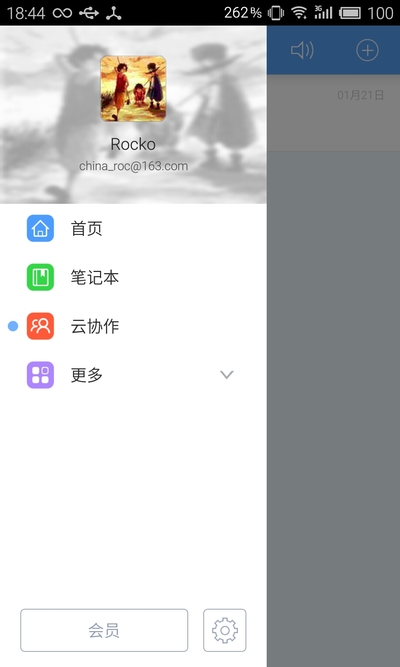

先来看看有道云笔记上的图片（重点是头像上的背景图，真机看起来效果比较好）：
有道云笔记效果图

在手机上没找到背景的效果图，应该是在手机上生成的效果图，根据它的背景图片可以看出图片时黑白的而且是有点朦胧感，所以经过分析和实验得到做这一效果可以使用的方法：黑白效果用ColorFilter实现、模糊效果可以用RenderScript的API实现。代码的步骤也是先得到黑白的Bitmap再把它模糊处理。

黑白

Android中图片是以RGBA像素点的形式加载到内存中的，这些像素信息通过ColorMatrix，官方文档的描述如下：
4×5矩阵转换位图的颜色+ alpha分量。该矩阵存储在一个单独的阵列中，其进行如下处理：

1
2
3
4

[ a, b, c, d, e,
  f, g, h, i, j,
  k, l, m, n, o,
  p, q, r, s, t ]

当应用于ColorR，G，B，A，所以将上面矩阵跟图片的原值相乘后的结果：

1
2
3
4

R' = a*R + b*G + c*B + d*A + e;
G' = f*R + g*G + h*B + i*A + j;
B' = k*R + l*G + m*B + n*A + o;
A' = p*R + q*G + r*B + s*A + t;

所以ColorMatrix经ColorFilter就可以在Android中处理图片的颜色，关于这两个类更详尽的信息可以自己继续Google一下。而把图片变黑白就简单一些了，直接通过ColorMatrix的 setSaturation)方法更改图片的饱和度即可，我们知道当图片的饱和度为0时就会变为黑白了。此外我们也可麻烦一点自己通过ColorMatrix调出一个合适的值也可以，这也是ColorMatrix的强大之处，下面是黑白效果的ColorMatrix的值：

1
2
3
4
5
6

float[] src = new float[]{
        0.28F, 0.60F, 0.40F, 0, 0,
        0.28F, 0.60F, 0.40F, 0, 0,
        0.28F, 0.60F, 0.40F, 0, 0,
        0, 0, 0, 1, 0,
};

所以黑白部分的处理代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

Drawable drawable = getResources().getDrawable(R.drawable.rocko);
Bitmap srcBitmap = BitmapUtils.drawable2Bitmap(drawable);


float[] src = new float[]
{
    0.28F, 0.60F, 0.40F, 0, 0,
    0.28F, 0.60F, 0.40F, 0, 0,
    0.28F, 0.60F, 0.40F, 0, 0,
    0, 0, 0, 1, 0,
};
ColorMatrix cm = new ColorMatrix(src);

ColorMatrixColorFilter f = new ColorMatrixColorFilter(cm);
Bitmap resultBitmap = Bitmap.createBitmap(drawable.getIntrinsicWidth(), drawable.getIntrinsicHeight(),
                      Bitmap.Config.ARGB_8888);
Canvas canvas = new Canvas(b);
Paint paint = new Paint();
paint.setAntiAlias(true);
paint.setAlpha(100);
paint.setColorFilter(f);
canvas.drawBitmap(srcBitmap, 0, 0, paint);

模糊

模糊的效果处理可以有几种方式：Java、jni、Android的RenderScript API，Java代码的一种比较快的一种模糊算法实现 fastBlur效果不太理想，还是比RenderScript慢些，所以最终采用Android官方的API实现 RenderScript support v8的支持包，Android support v8支持包是在...\build-tools\21.1.2\renderscriptSDK的这里的，在Android Studio中使用support v8：在build.gradle的defaultConfig中加上下面两句即可，

1
2

renderscriptTargetApi 21
renderscriptSupportModeEnabled true

所以模糊部分的处理：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


Bitmap bB = BitmapUtils.blurBitmap(getApplicationContext(), resultBitmap, 15.5f);


public static Bitmap blurBitmap(Context applicationContext, Bitmap bitmap, float radius)
{


    Bitmap outBitmap = Bitmap.createBitmap(bitmap.getWidth(), bitmap.getHeight(), Bitmap.Config.ARGB_8888);


    RenderScript rs = RenderScript.create(applicationContext);


    ScriptIntrinsicBlur blurScript = ScriptIntrinsicBlur.create(rs, Element.U8_4(rs));


    Allocation allIn = Allocation.createFromBitmap(rs, bitmap);
    Allocation allOut = Allocation.createFromBitmap(rs, outBitmap);

    blurScript.setRadius(radius);

    blurScript.setInput(allIn);
    blurScript.forEach(allOut);


    allOut.copyTo(outBitmap);


    bitmap.recycle();


    rs.destroy();

    return outBitmap;
}

工作完成，最后要注意的是模糊效果的处理是比较耗时的(~250ms)，所以在UI线程里直接处理的话肯定会掉帧，16ms是界限值，建议开线程预先处理好再设置。仿照的效果图如下：
仿照效果图

End

本文demo地址
