LazyOrgView

通过自定义View简单实现组织结构图。在网上搜索并没有发现类似的View，由于项目需要，快速实现一个满足项目需求。另外一种实现方式：Google OrgChart或者其他OrgChart.js。

源码地址

添加依赖

Gradle

步骤 1. 工程根目录build.gradle 添加如下

allprojects {
    repositories {
	      maven { url 'https://jitpack.io' }
    }
}

Step 2. 项目build.gradle 添加依赖


dependencies {
    implementation 'com.github.onlyloveyd:LazyOrgView:v1.0'
}

基本使用

步骤 1. 添加 LazyOrgView 至布局。

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <cn.onlyloveyd.lazyorgview.widget.LazyOrgView
        android:id="@+id/rv_content"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</FrameLayout>

步骤 2. 使用TreeNode构建跟节点以及其他节点，然后使用addChildNode组织节点关系。

    TreeNode root = new TreeNode("总经理");
    root.isRoot = true;

    TreeNode A = new TreeNode("副经理");
    TreeNode Aa = new TreeNode("行政部");
    TreeNode Ab = new TreeNode("财务部");
    TreeNode Ac = new TreeNode("采购部");

    TreeNode B = new TreeNode("副经理");
    TreeNode Ba = new TreeNode("工程部");
    TreeNode Bb = new TreeNode("生产部");

    TreeNode C = new TreeNode("副经理");
    TreeNode Ca = new TreeNode("营销部");
    TreeNode Cb = new TreeNode("方案造价部");
    TreeNode Cc = new TreeNode("售后服务部");

    root.addChildNode(A);
    root.addChildNode(B);
    root.addChildNode(C);

    A.addChildNode(Aa);
    A.addChildNode(Ab);
    A.addChildNode(Ac);

    B.addChildNode(Ba);
    B.addChildNode(Bb);

    C.addChildNode(Ca);
    C.addChildNode(Cb);

步骤 3. 给LazyOrgView配置 LazyOrgConfig 以及 rootNode。

	  lazyOrgView.setRootNode(root);
	  LazyOrgConfig lazyOrgConfig = new LazyOrgConfig();
	  lazyOrgConfig.setLineColor(Color.BLUE).setTextSize(12)
	               .setLineWidth(1)
	               .setTextBgColor(Color.GREEN)
	               .setTextBgRes(R.drawable.rect_shape);
	  lazyOrgView.setLazyOrgConfig(lazyOrgConfig);

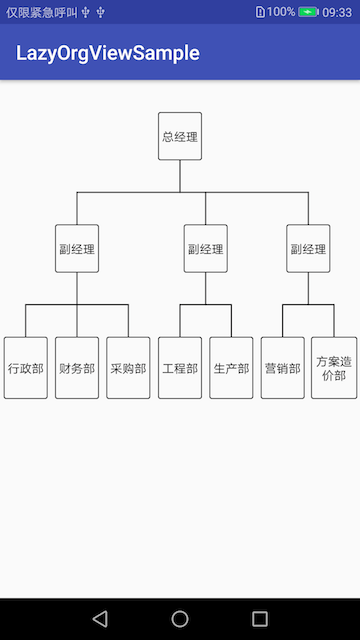

基本效果
