这两周的时间过得真快，回头看投入了不少时间却总是没有进展，ad20软件使用的生疏，原理图树懒般的绘图速度和犹如青青草原般的pcb板让我无从下手不知从何开始总结，matlab倒是也学了不少，但说到底也就是纸上谈兵，一个算法都没有实际跑过。我当然清楚复利的发展曲线图，只是心中的挫败感闹得人实在心烦，却不说进度快慢，最令我在意的是个人的曲线起伏，这条线更贴近于个人的实际投入与状态，也是挫败感来的最明显的一条线。四级考试将近，心中的情绪日益难以平复，现将更新频率调整为日更，不论付出如何，一日一总结，初步计划更新至四级考试后的那个周日。后期更新计划暂定…… #挑战每日一条沸点# #菜鸟#

展开

1月前

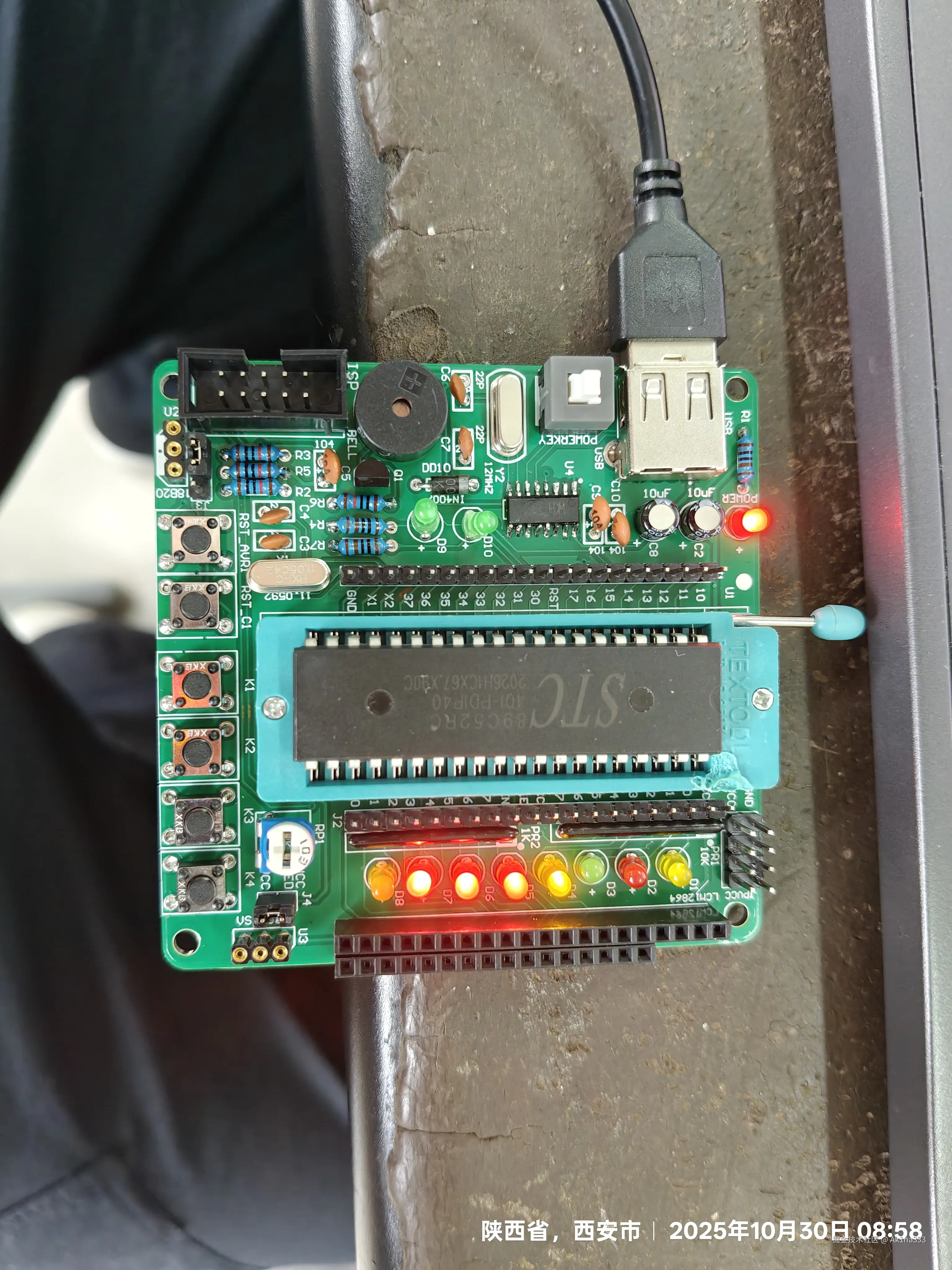

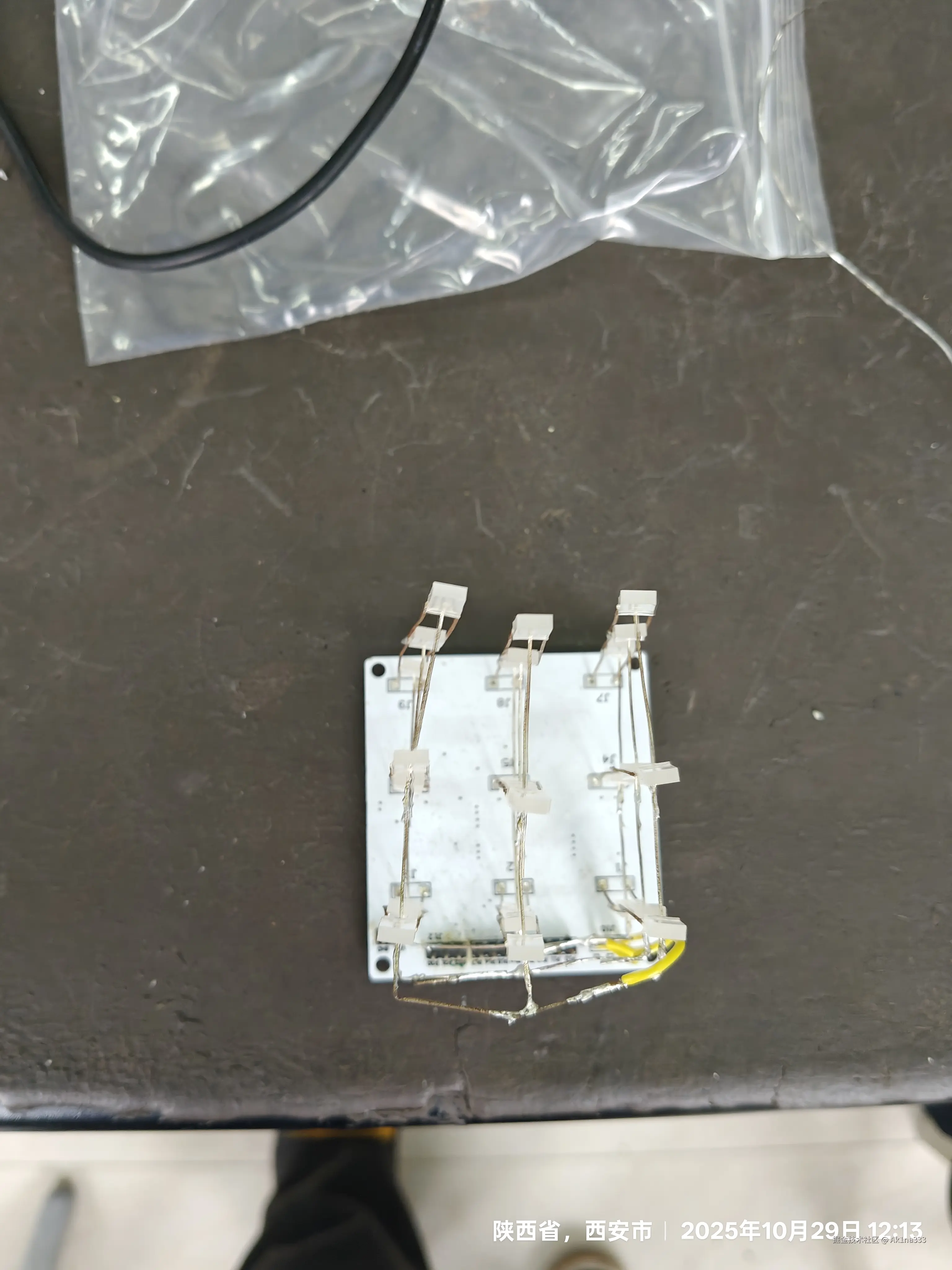

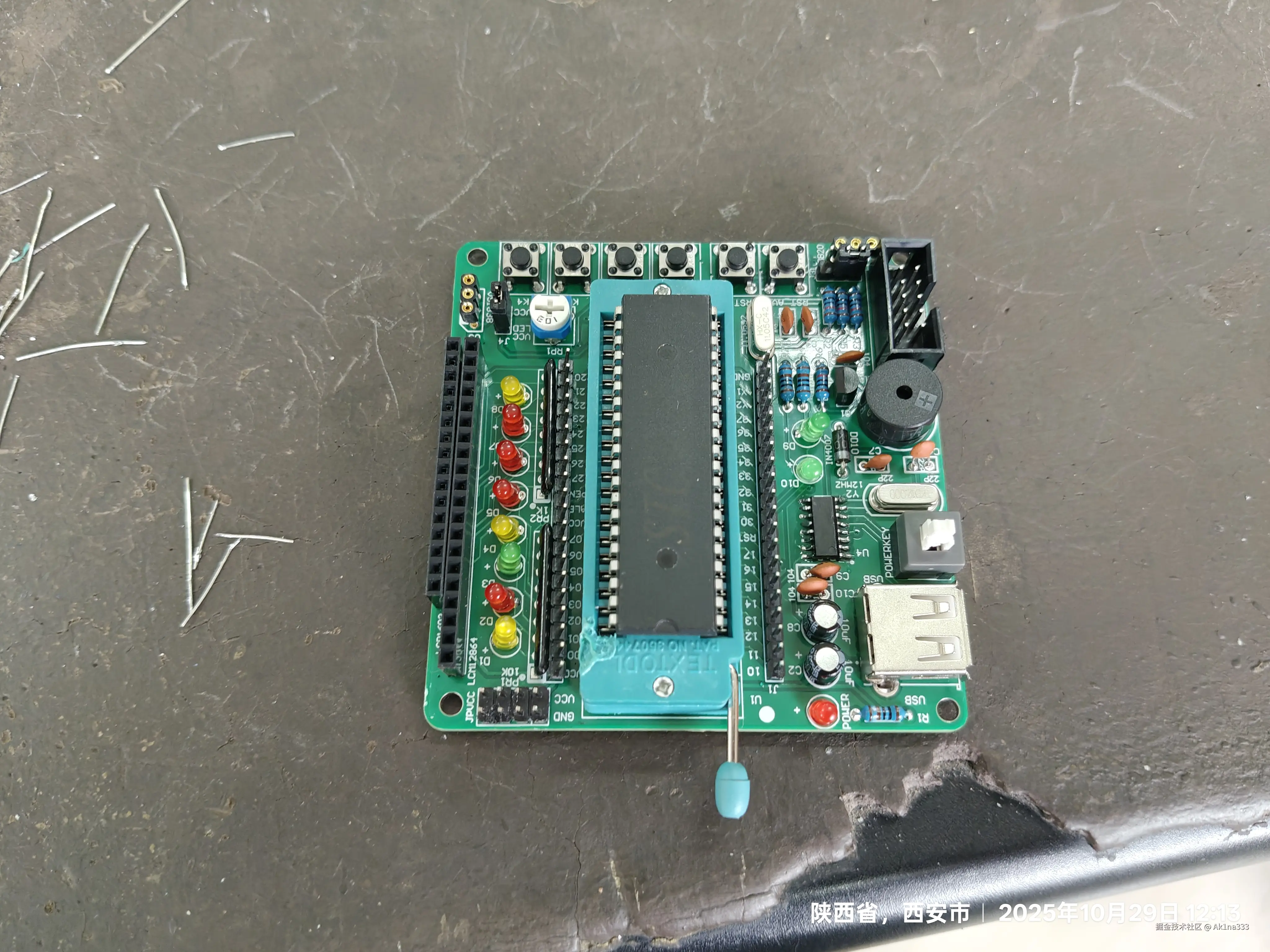

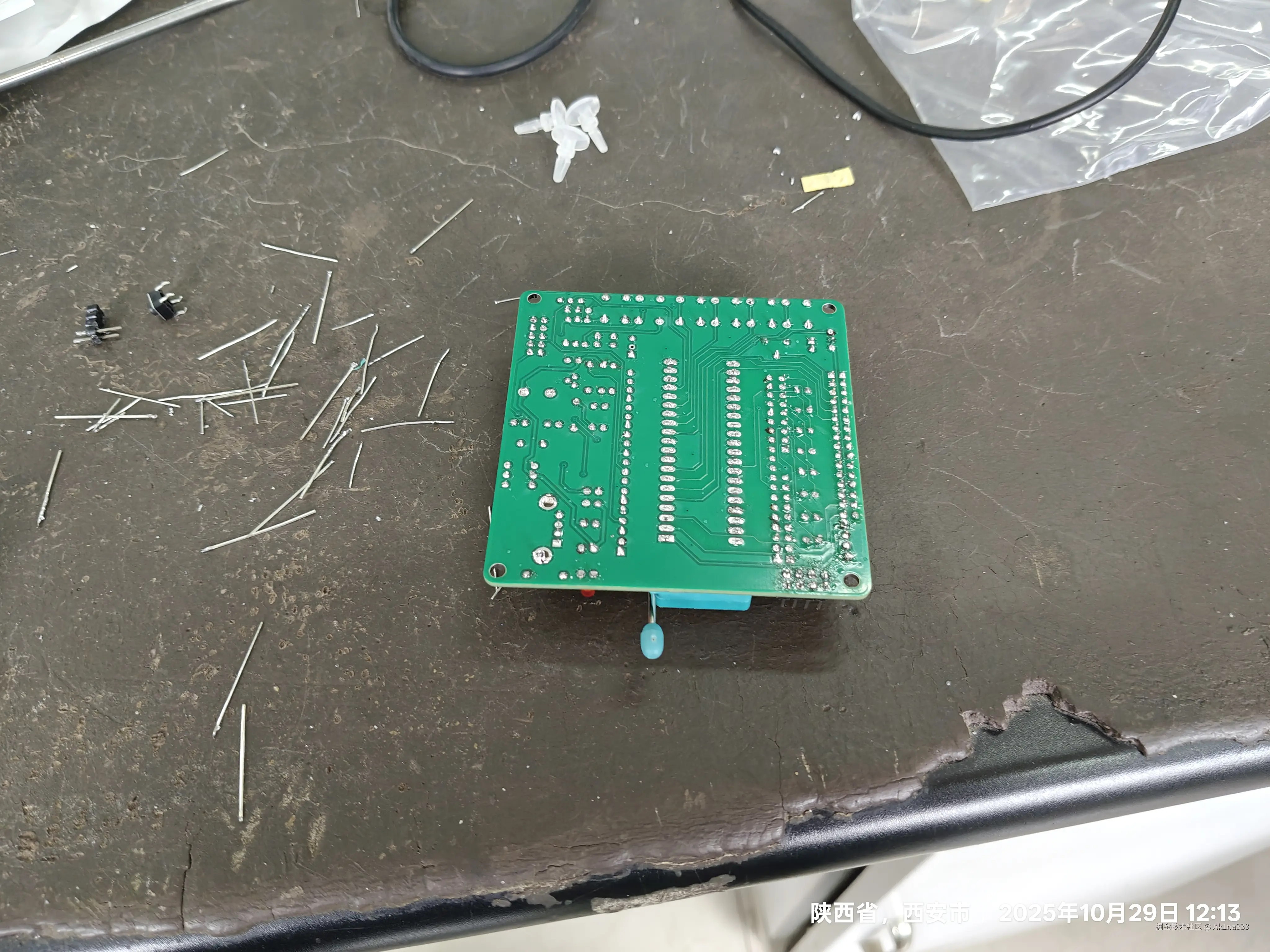

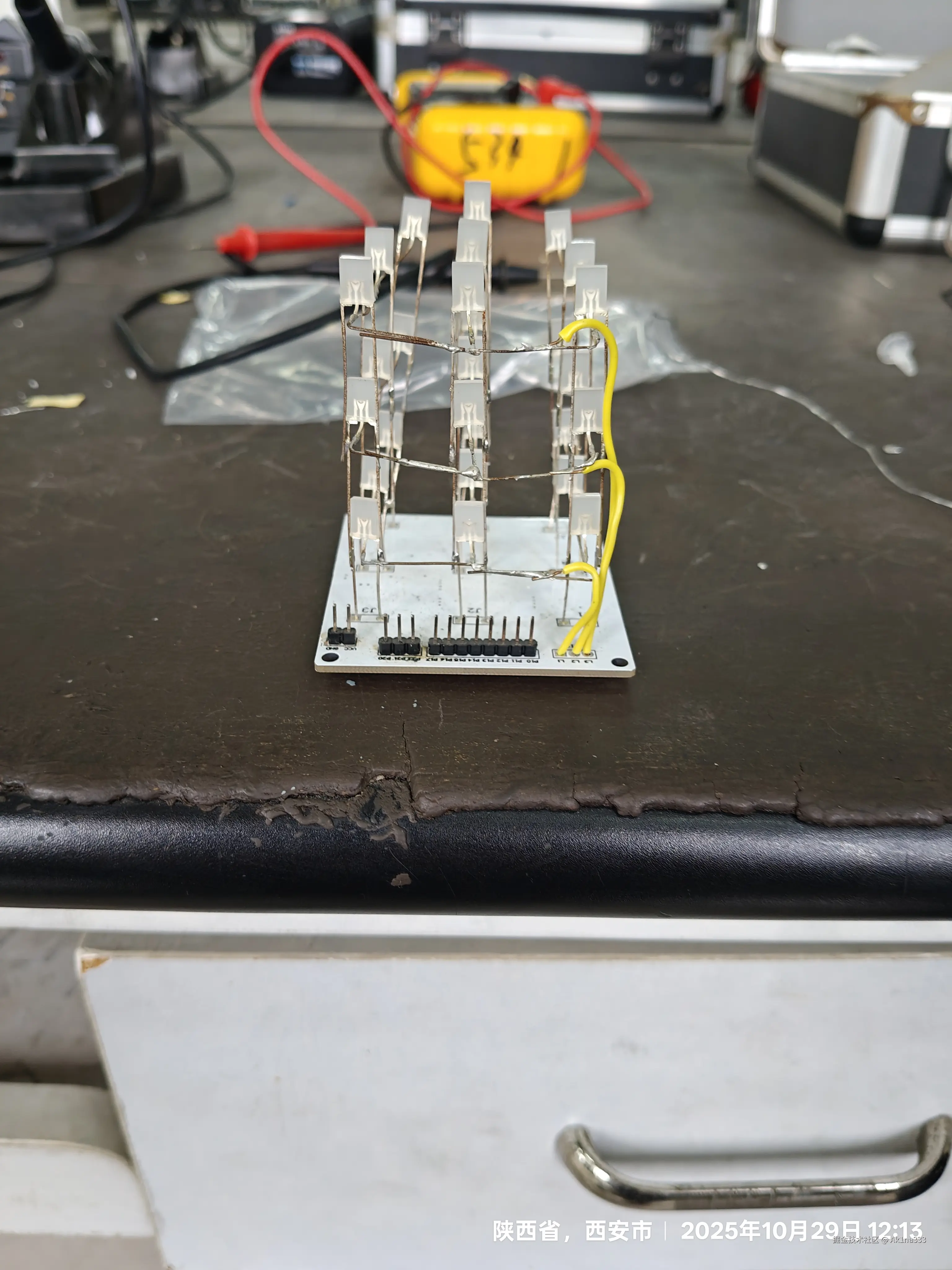

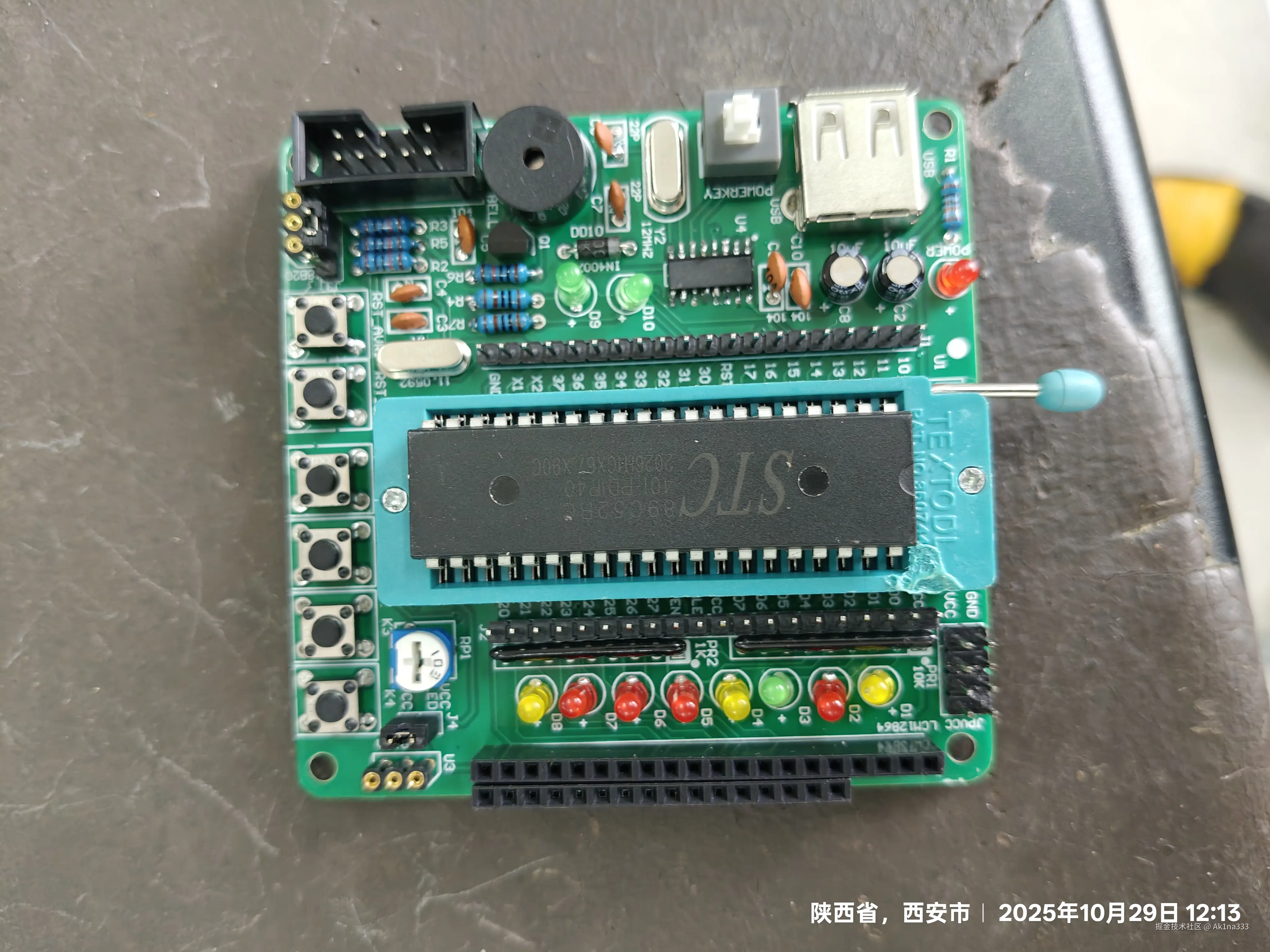

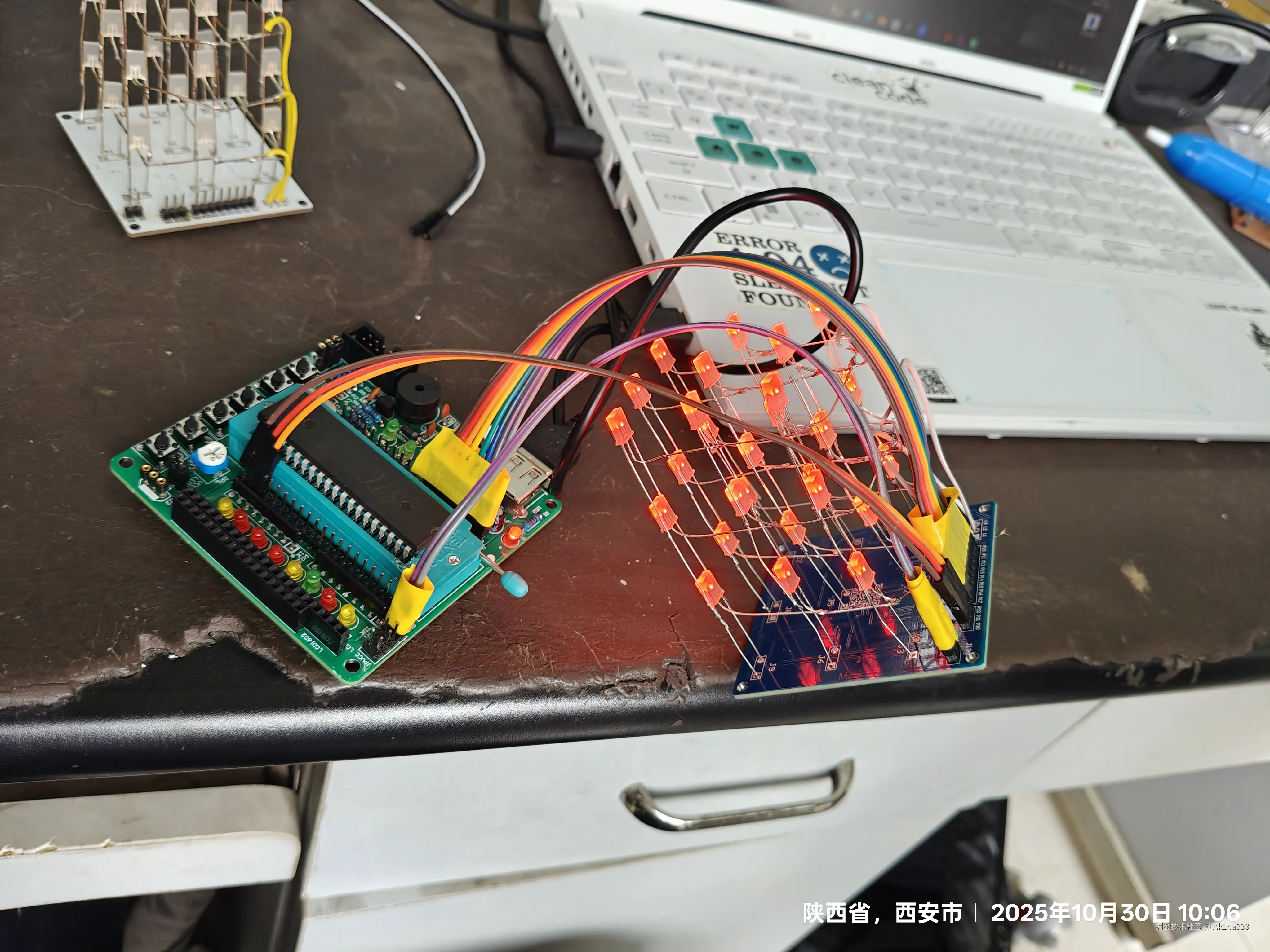

人生第一块51单片机必须记录一下，在教程的帮助下，器件的焊接过程难度还是比较低的，按照器件由小到大的，由低到高的顺序，焊接很快就完成了，但也出了一些问题，比如在测试流水灯时，D1D2D3没有亮，但好在第一次测试光立方时，除了彩灯有接触不良的问题之外，也算顺利完成。可是等到第二天验收的时候，光立方却罢工了，在控制变量法检查问题后发现问题出在了芯片上，更换芯片后，光立方随即也是正常工作了。这里再啰嗦两句，总结一些需要额外检查注意的点：
①焊接之前，务必将器件检查清楚，保证齐全与完整。②有教程的话，跟着教程走把焊接过程做好（尤其是焊接芯片）后续基本不会出现问题。③因为光立方是搭档焊接的，所以我也不太清楚具体难点在哪里，但还是请注意焊接时的短路，接触不良等问题。④有的排插还是很脆弱的，所以务必一次焊好，不然后续的调整可能导致排插变形，会接触不良。⑤飞线排插等器件都是可以拆散重组的，但也需要格外注意与其对应的接口顺序。⑥经过反复的排查问题后依旧解决不了问题时，不要灰心，拜一拜，单片机是科学也是一门玄学

#挑战每日一条沸点# #菜鸟

展开

7

关注了

1月前

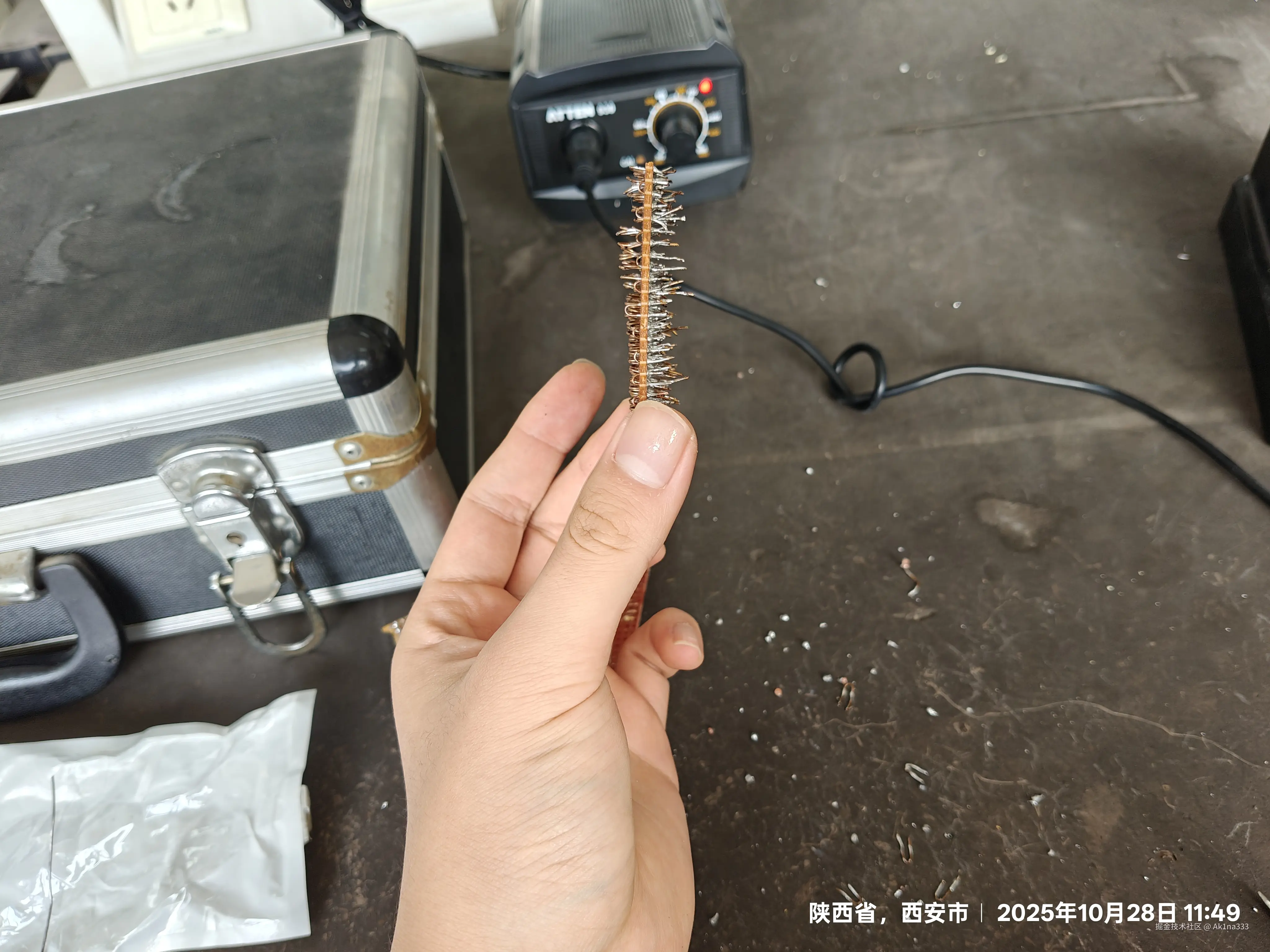

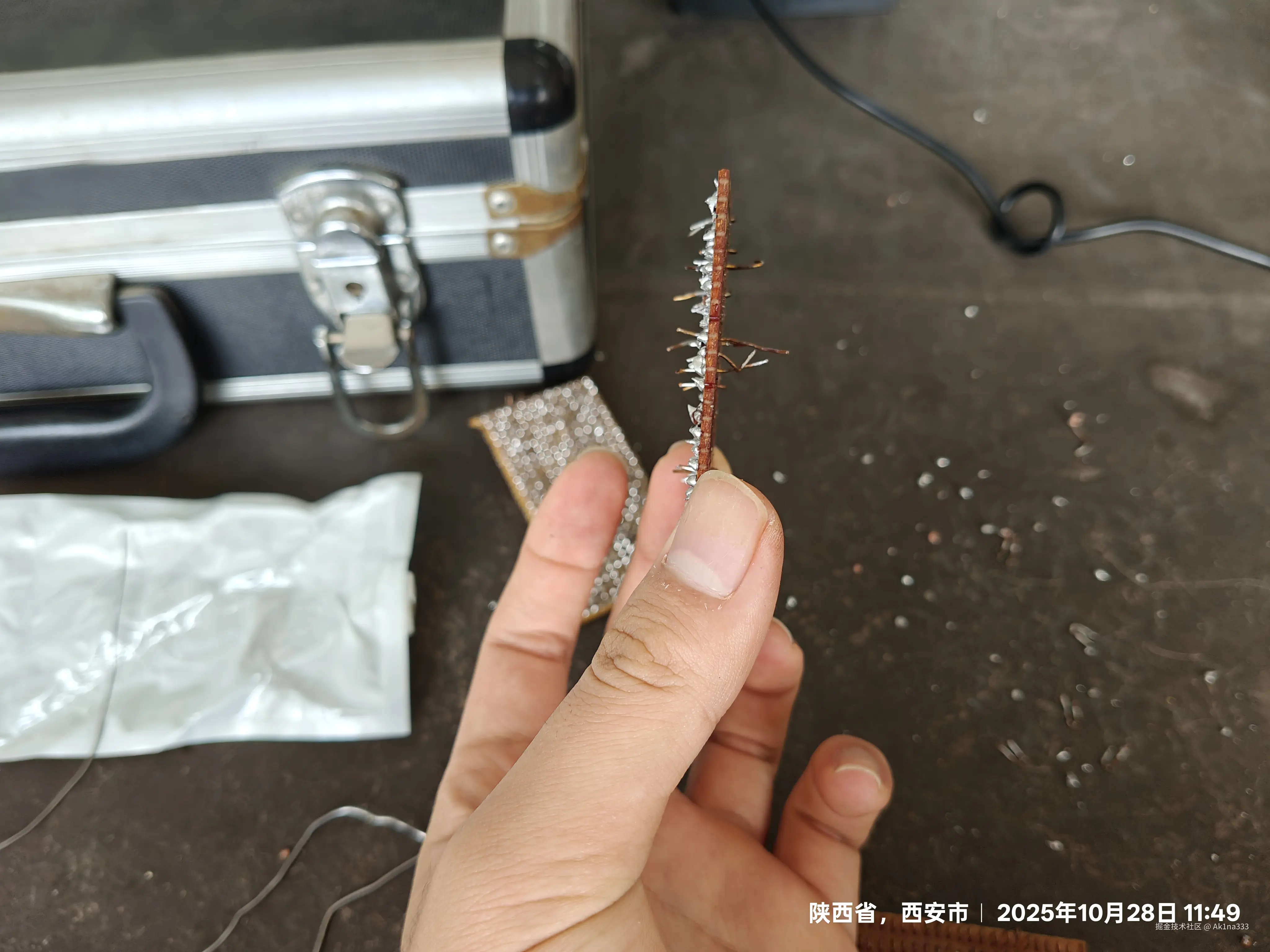

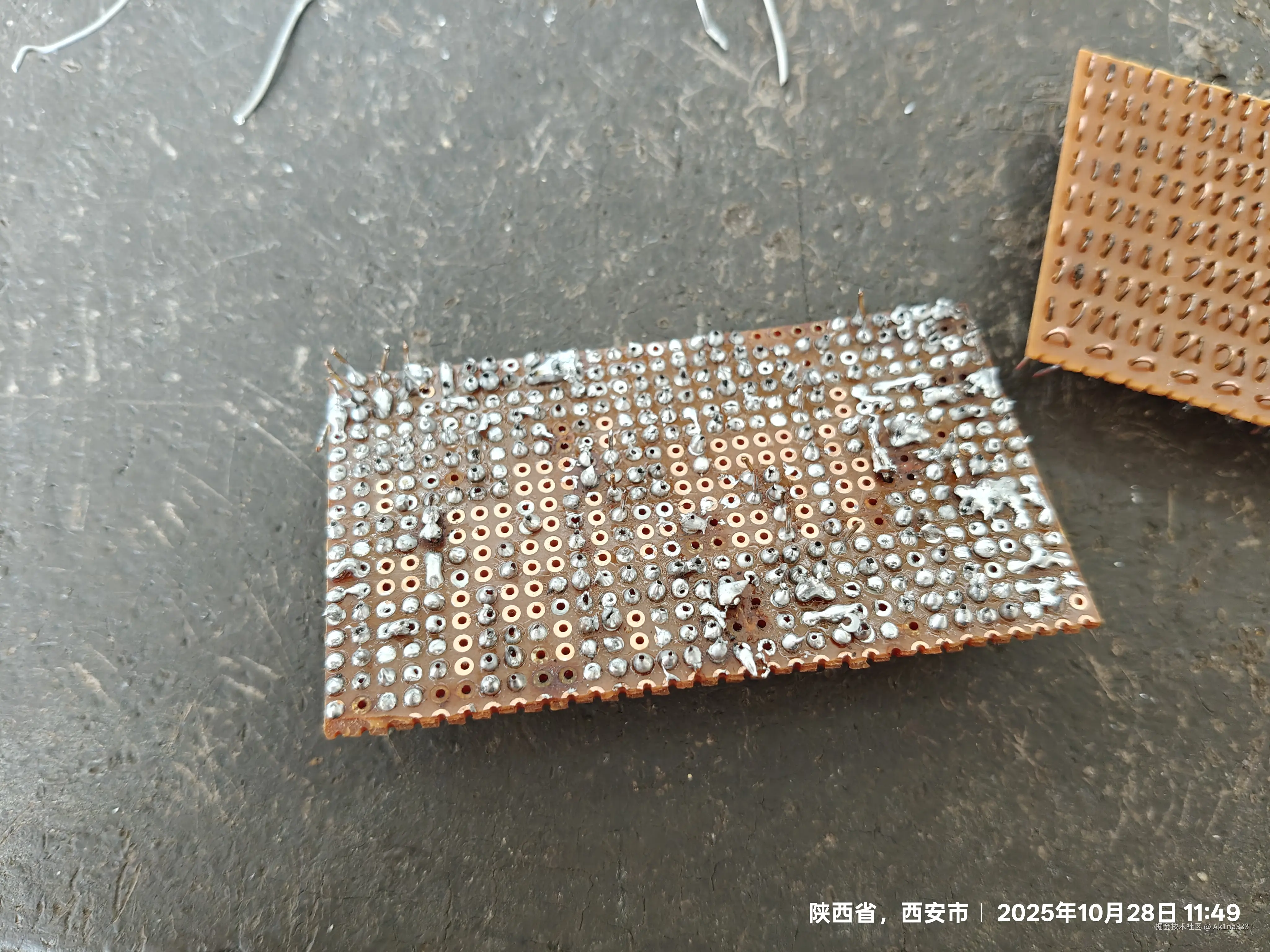

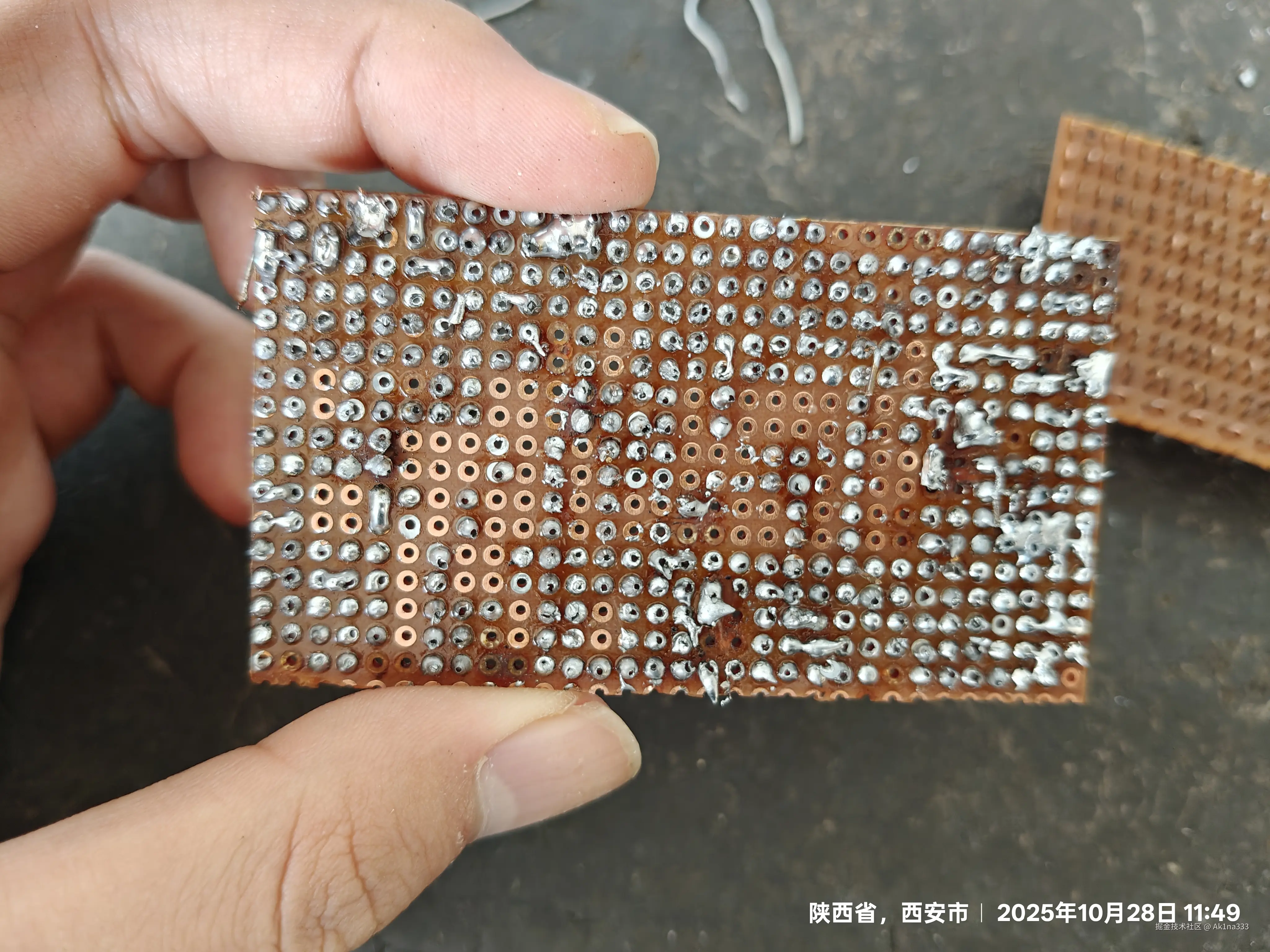

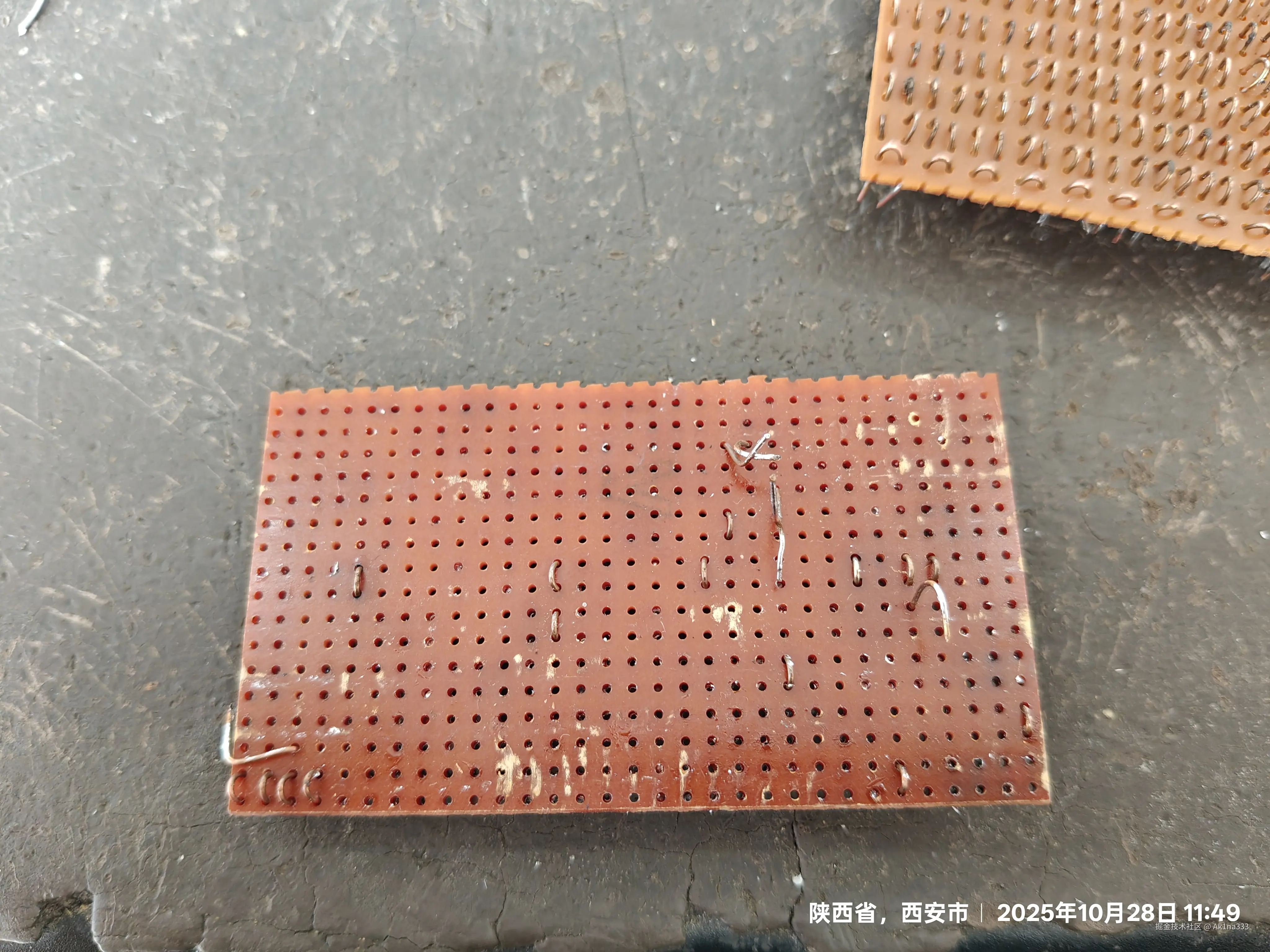

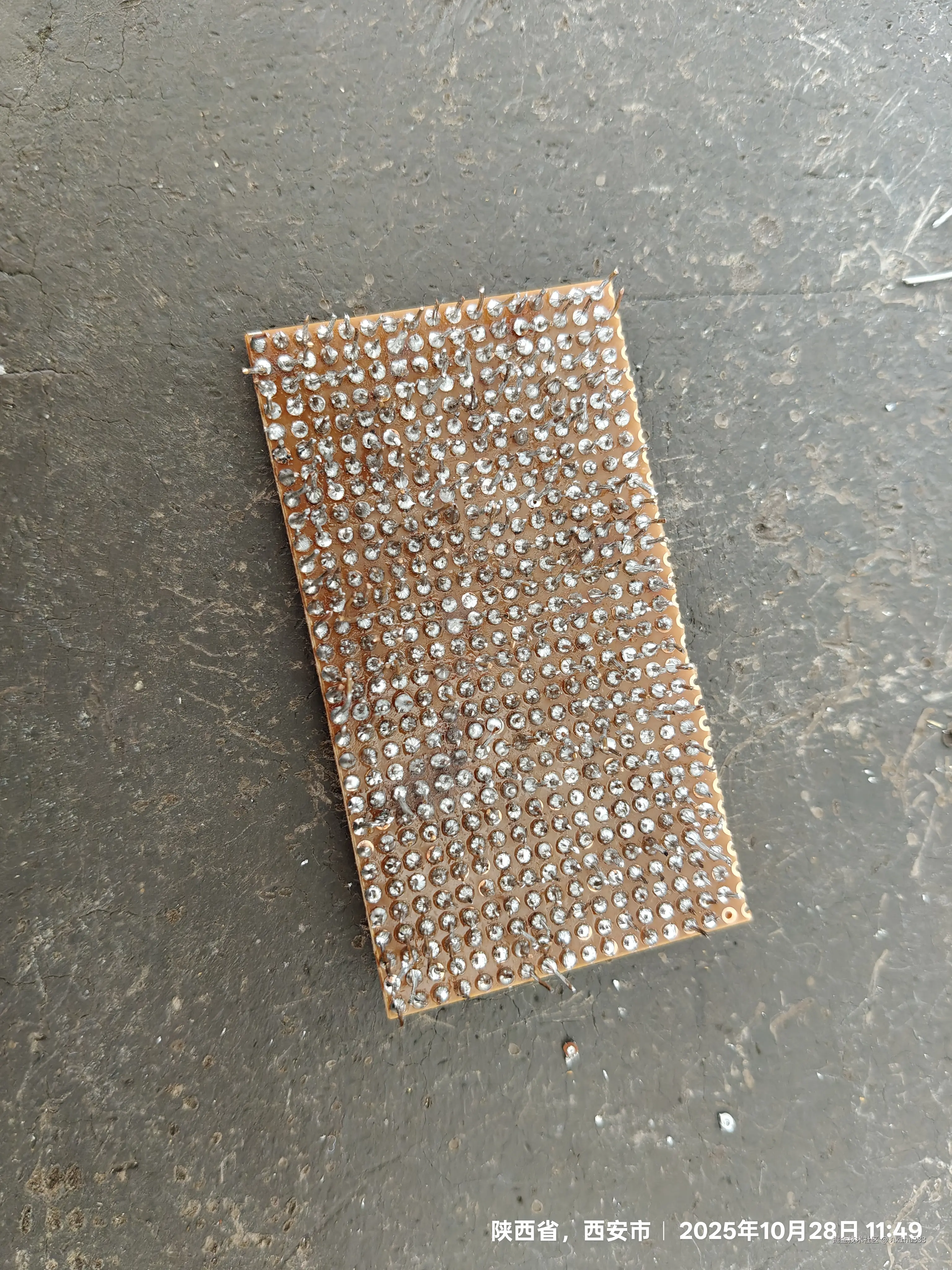

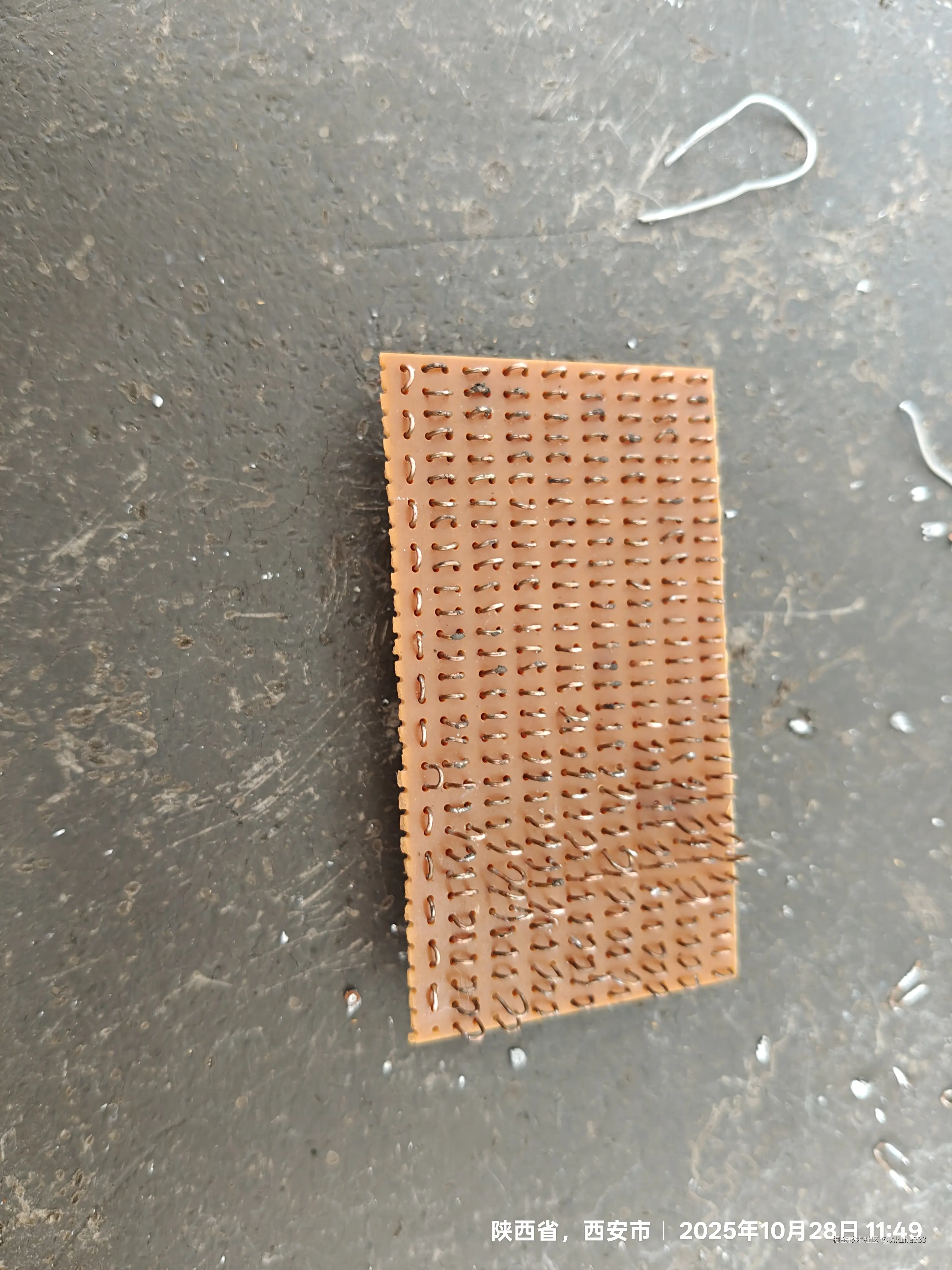

周一周二两天完成了人生第一次焊接，非常简单的铜线板，但依旧焊的不是很顺利，出现有焊接时间过长，用锡量把握不准的情况。进而久病成医，也总结了一些小小经验，在这里分享给大家，给跟我一样的入门选手提供些帮助：①电烙铁的温度，在规定温度区间内尽可能高，这样不仅焊接速度会提升，而且也能间接养成焊接的手法与习惯。②焊锡的用量，在我刚开始焊时，时常因为掌握不了合适的用量而导致连焊，在图三四五六中，就是我的第一块焊板，上面大面积的连焊都是因为焊锡在焊接处停留时间过长导致的，在实际焊接中，当焊锡与电烙铁接触时，出现融化现象的0.5秒左右，将电烙铁迅速沿焊接物（铜丝）进行向上提拉，像这样的小操作不仅能为焊锡停留时间留出容错，还能避免虚焊。（不得不吐槽一下，焊接这种活真得自己焊完这么一张铜线板才能有切身的体会，这种经验真不是三言两语能说完的）③其他事项，注意通风与防烫，最好有电烙铁支架和湿海绵，如果条件允许，请尽量自己裁剪铜线方便控制长度，这样最终焊接的产品不仅美观，且在实际焊接中能给予我们最大的舒适与便利，如果实在没有选择，可以用海绵垫住还没焊接的铜线，进行反转放置稳妥后进行焊接。
总之，铜线板只是焊接的练兵场，焊接也只是出产品路上的一项必学也必备的基础技能，却是做出好产品的基础，所以请沉下心，即便学的很慢，过程总是出错，也别放弃，焊出美观耐用的电路板时，心中的喜悦会告诉你值得的。 #挑战每日一条沸点# #菜鸟#
