先看成果图👇
家里装修到出图这一步，设计师发来三张施工图：一张一层平面图，一张二层平面图，还有一张 1-1 剖面图。
我是写代码的，自认为看图不算少。但把剖面图放大、对着那个小三角形的标高符号看了三分钟之后，我认输了：±0.000 是什么意思？-6.000 在房子的哪个部位？12.900 又是从哪儿量到哪儿？
更难受的是想象不出来。图纸上写着客厅开间 5 米 64，我盯着这串数字，完全拼不出"站在我家客厅里"是什么感觉；三跑楼梯、采光井、下沉车库这些词，一个都卡在脑子里转不动。
周末工长上门，我指着图问他，他一句话把我打发了："图上都画着呢，回去自己看。"——可我就是看不懂啊。
作为一个程序员，我做了件程序员会做的事：把三张图原样丢给豆包工作（内置的模型是 Seed-2.1-pro，0915 版本），跟它说：你先替我把图纸读懂，然后把房子直接"盖"出来——我要一个能在浏览器里走进去的 3D 家。
前后聊了四轮，总共 2 小时 07 分钟，最后我手里多了四样东西：
- 一个双击就能打开的 3D 漫游网页
- 一键切换的装修风格（奶油风 / 原木风 / 黑灰风）
- 一份 140 多项、带活公式的全屋预算清单
- 一份发到家庭群、爸妈都能看懂的图纸讲解
下面把这事从头讲一遍。
一、我真正想要的是什么
开始之前我想清楚了一件事：我不是要一个"AI 生成的效果图"，我要解决的是装修里三个实际的问题——
看不懂：标高、尺寸链、剖切符号，这些是设计师的语言，不是我的。 想象不出：数字拼不成空间，我无法确认这个户型到底住起来什么感觉。 说不清：爸妈要参与决策，老婆要挑装修风格，我总不能拿一张剖面图给他们讲。
所以我的要求是分两步走：第一步只识图，把每层标高、每个房间的开间进深、门窗、楼梯、洁具全列成清单；第二步再 3D 化，按图纸实际尺寸建模，要能第一人称走进去，也要能俯视看全局。
我还特意加了一句：做完一步，跟我确认，再做下一步。
现在回头看，这句话是整个事情的转折点。
二、第一步：先让它把图纸读懂
大约一小时后（59 分 51 秒），它交回来的不是 3D 房子，是一份识图清单。
清单很细：车库层 -6.000、一层 ±0.000、二层 3.200、三层 6.200、屋脊 12.900，一条标高不差；一二层每个房间的开间×进深、门是入户门还是推拉门、窗是飘窗还是落地窗，全部列成了表格。
但真正让我意外的是两件事。
第一，我的图纸根本没法"照着读"。 设计师给的平面图裁得只剩单户那一块，四周的尺寸链全被裁掉了。它没有装作看得见，而是跑到剖面图上找轴网跨度（4500/3000/3300，总进深 11000），自己反推了一个比例尺，把房间尺寸一间一间换算出来——还主动声明：精度约 ±100mm，不能替代施工放线。
图纸缺信息，它自己找参照系把信息补上，并且告诉你补出来的东西有多少误差。这个干活方式我很喜欢。
第二，它列了 4 个推断，停下来等我拍板：
- 楼梯井里每层只见一段斜跑，按"三跑楼梯"建模对吗？
- 东侧那个 X 井，按家用电梯建模？（也可能是管井）
- 三层没有平面图，布局按剖面推断（主卧/主卫/露台）？
- 车库出入口图纸没画，按"下沉车道 + 坡道"处理？
这四条，恰好全是图纸上有伏笔、猜错就要返工的地方。我逐条回复确认，它才开始下一步。没猜的部分不动手——对装修这件事来说，这个习惯比聪明重要。
三、第二步：房子"盖"出来了
确认完四条推断，33 分 44 秒后，一个 921 行的单文件 HTML 交了过来。

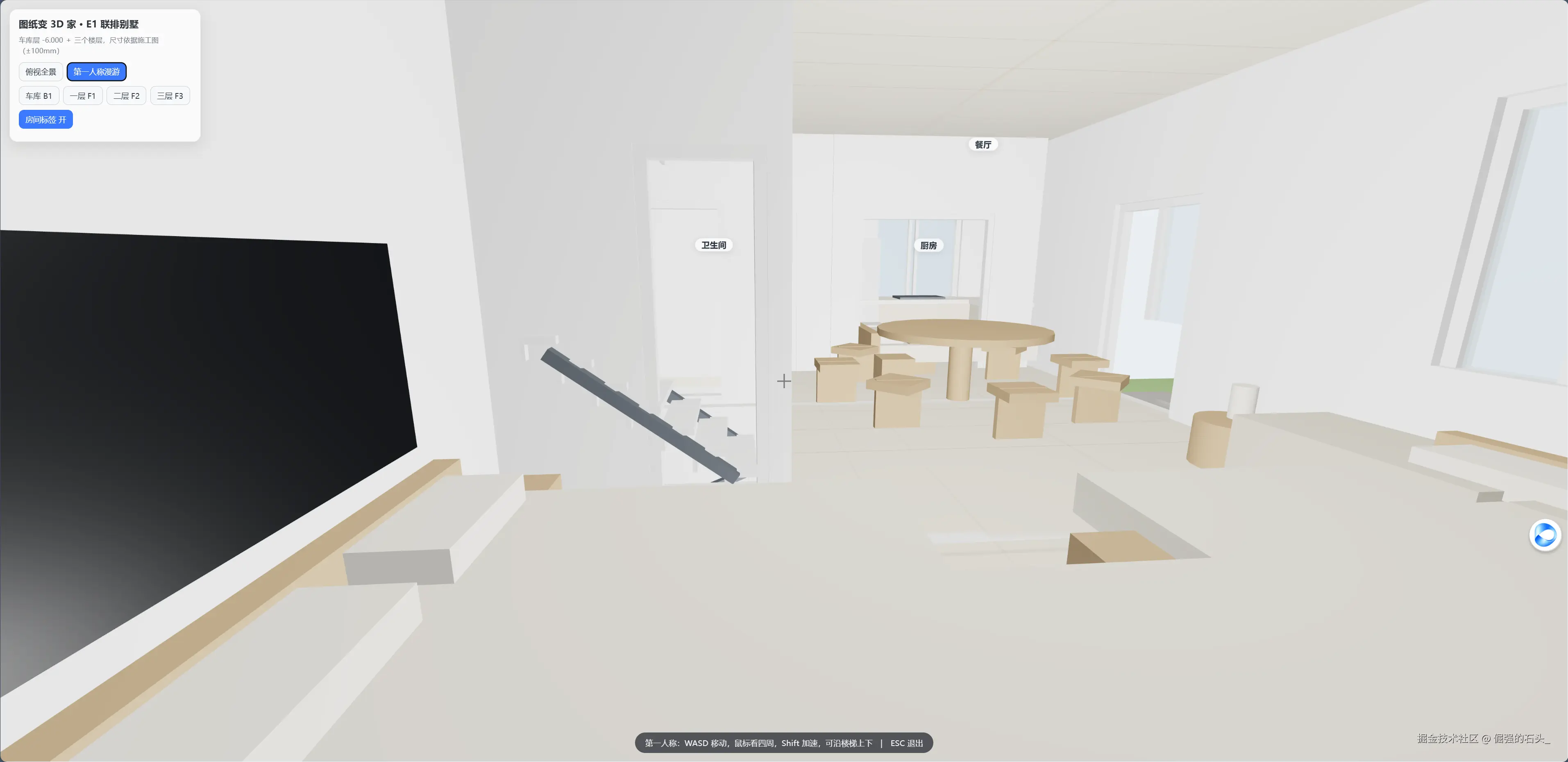

双击打开，房子真的立起来了：半地下车库层加三个楼层加坡屋顶，尺寸全部按图纸来。餐厅里摆着一张圆桌八把椅子——对上了，识图清单里写的就是"餐厅：圆桌 + 8 椅"；楼梯间里那段楼梯，也真是按"每层转两个弯、分三段走"的三跑建的。
那天晚上我干了一件很有意思的事：把电脑接到电视上，和老婆在客厅里"逛"我们还没交付的房子。站在一层客厅的位置环顾四周，第一次有了"客厅原来这么大"的实感；顺着楼梯走上二层，发现走廊比想象中宽；下到车库层，看着那个 6 米的净高，我俩当场达成共识——以后打一排高货架，甚至可以搭个小夹层。这种结论，对着平面图讨论十个晚上也讨论不出来。

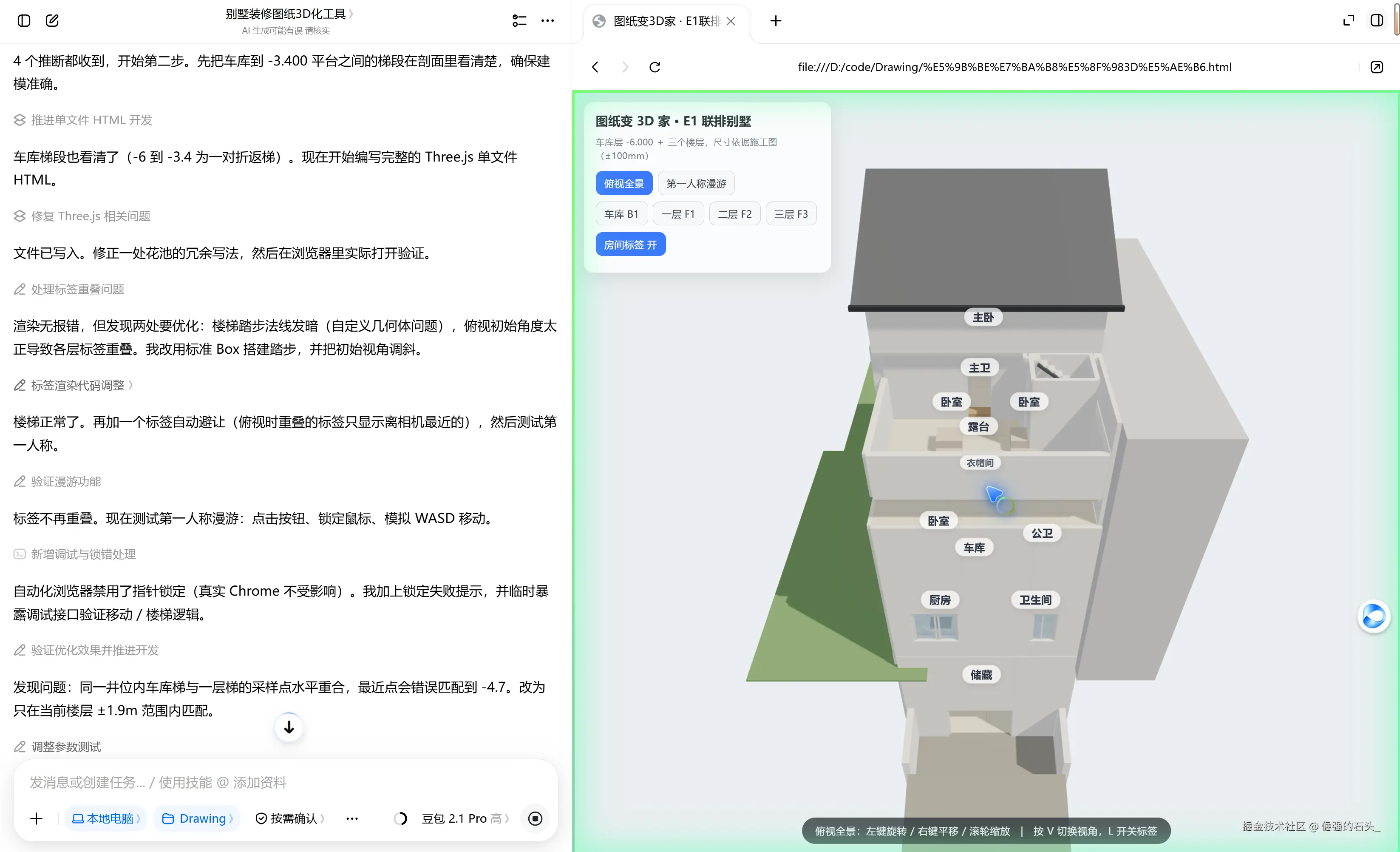

而这轮真正的看点，在交付之前。它不是生成完文件就递过来，而是自己开了个浏览器把网页跑起来实测，然后自己修了一串问题：
- 楼梯踏步渲染发暗 → 换标准几何体重建
- 俯视时各层房间标签叠在一起 → 调视角，加标签自动避让
- 沿楼梯行走时，车库梯和一层梯的采样点在 -4.7 米高度错误重合 → 改成只在当前楼层 ±1.9 米内匹配
- 车库在地下没有采光 → 主动加了采光井，把环境光和补光加强
交付时它还补了一句：尺寸有 ±100mm 推算误差，不能替代施工放线。这句话让我对前面所有数字都更放心了——知道自己边界在哪的工具，才敢往深了用。

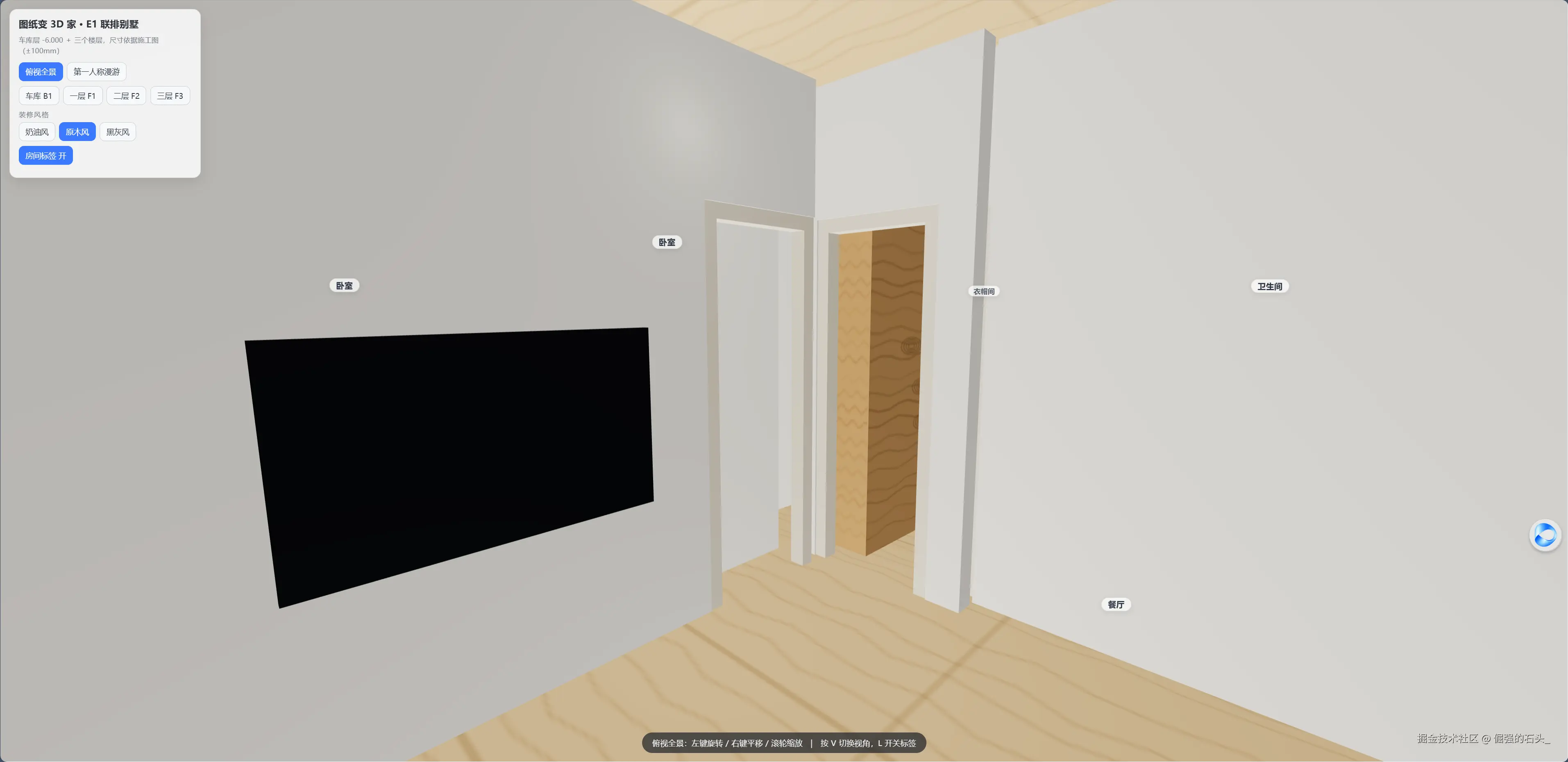

四、第三步：从毛坯到"精装"，18 分钟
毛坯房有了，但墙面地板全是留白的浅色。这是故意的——我在第一步就要了这一手：墙面留白，给换装修风格留余地。
对装修稍微了解的都知道，选风格是装修里的经典吵架环节。我老婆想要奶油风，我觉得原木风耐看，谁也说服不了谁。于是我直接把需求甩了过去：做三个风格按钮，奶油风 / 原木风 / 黑灰风，只换软装不动硬装，颜色要平滑过渡，家具不能只变色还要换质感，顺手把太素的外立面也改了。
18 分 50 秒后，新版本交了过来。这次它没有推倒重来，而是先读完旧文件的 921 行代码再动手术——执行记录里能看到三处增量修改：+53 -8、+9 -0、+82 -0。改完照例自己开浏览器，三种风格逐个切换、逐层检查，控制台零报错才交付。
效果：
- 奶油风（默认）就是原来的明亮底子
- 原木风：橡木纹理地板，餐桌、橱柜、衣柜全部换成带木纹质感的实木色，窗帘转暖棉麻色
- 黑灰风：炭灰墙、黑色金属窗框、深色玻璃，还自动调亮了灯光，怕全屋太暗
所有颜色、粗糙度、金属度，都在 0.8 秒内平滑渐变，不是生硬地瞬切；墙位、楼梯、洞口这些硬装一点不动。外立面也大变样：每层加了腰线挑板、门窗加了窗套、入户加了木色门套和悬挑雨棚，屋面换成暖灰色，檐口在阳光下能投出阴影层次。
选风格大战的结局有点好笑：我们俩在原木风和奶油风之间来回切了十几遍，最后停在了原木风；黑灰风切回去看了一眼，全屋深色对我们这种采光中等的户型是真的压，一票否决。工具能把三种风格都做出来，但做决定的还是住在里面的人。
五、计划之外的两份收获

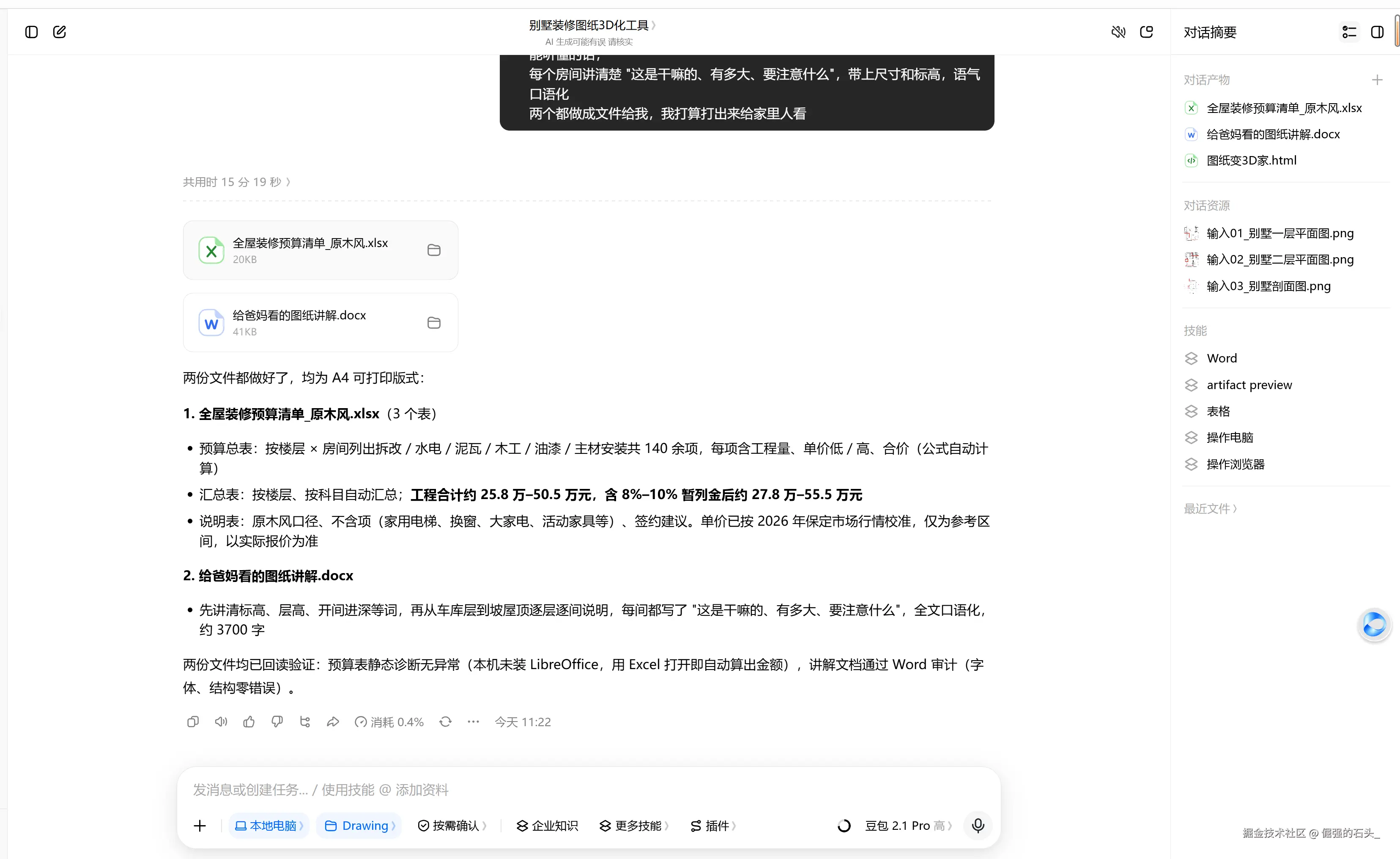

房子搞定后，我顺手把两个装修里的老大难也丢给了它，用的是同一份识图清单。这一轮只用了 15 分 19 秒。

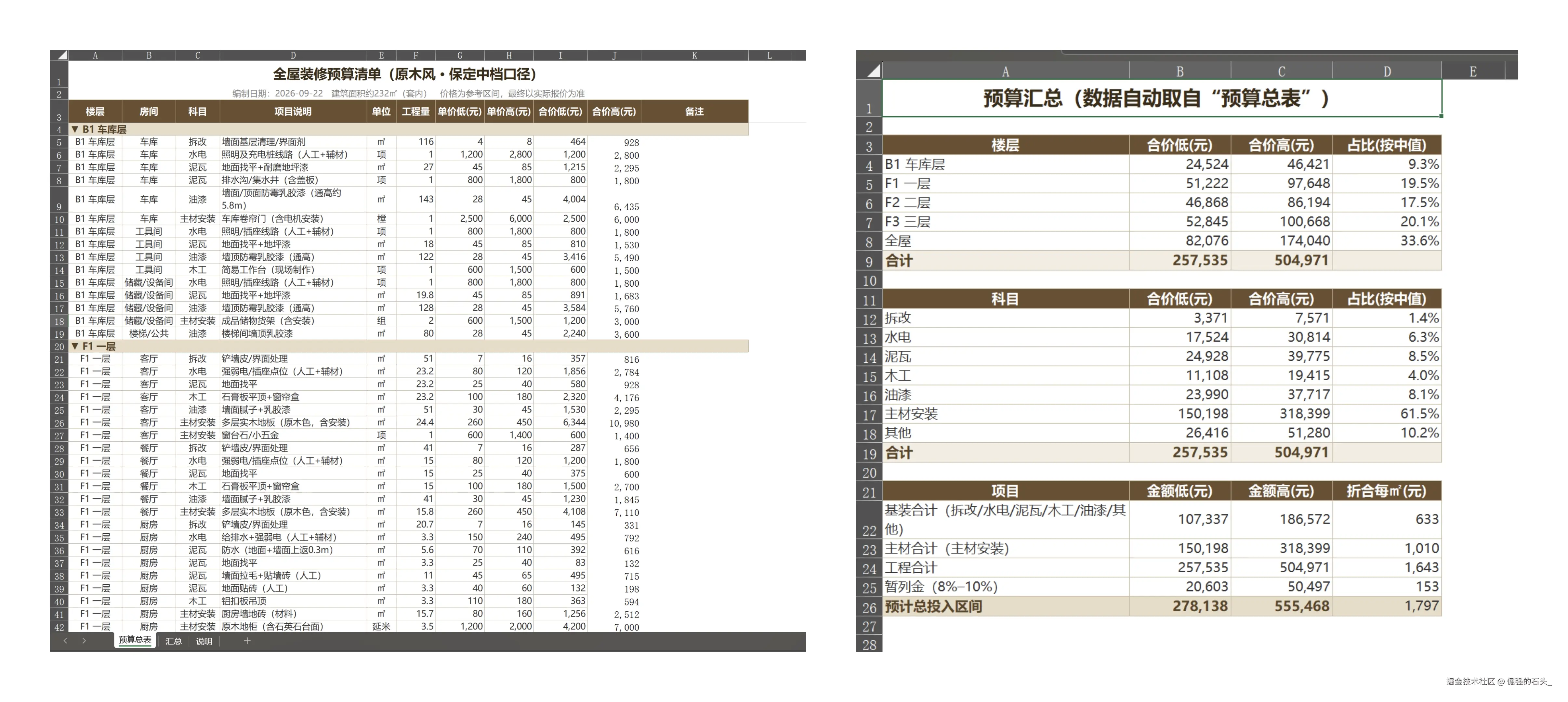

第一份：全屋装修预算清单。
140 多个项目，按楼层 × 房间拆成拆改、水电、泥瓦、木工、油漆、主材安装六个科目，每项有工程量和单价区间，合价全是 Excel 活公式——改任何一项单价，总额自动跟着变。工程合计约 25.8 万–50.5 万，加 8%–10% 暂列金后约 27.8 万–55.5 万。
拿到装修公司报价单之后，这份表就是我的对照清单：它专门列了一页说明——家用电梯、换窗、大家电、活动家具不含在基础预算里。这几项恰好是报价单里容易"低报漏报"的部分，问的时候我心里有底了。
第二份：给爸妈看的图纸讲解。
约 3700 字的 Word 文档，把识图清单整个翻译成了大白话。开头先解释"标高就是这个地方有多高，±0.000 就是拿一层地面当起点"，然后从车库层到坡屋顶逐层逐间讲，每间都是三段式：这是干嘛的、有多大、要注意什么。
我直接把它发进了家庭群。有些细节连我都没想到：车库提醒提前留新能源充电插座；四个卫生间和厨房的防水做完要做 48 小时闭水试验；水电封墙之前要现场量数、拍照留底；连"图上尺寸和实际可能有 10 公分左右误差，买家具以现场实测为准"都写上了。我妈的回复是：这个明白，比图纸好懂多了。
六、用下来，说点实话
这四轮下来（59:51 → 33:44 → 18:50 → 15:19），这个 3D 家成了我们家的装修讨论入口：选风格在里面选，家具摆放比划在里面比划，连"车库要不要搭夹层"都是逛了一圈才定的。
它有分寸感：图纸读不出的地方列推断等我拍板，尺寸误差主动声明，每轮交付前自己先验一遍。它也有边界，说点实话：
- 第一人称手感一般：能走、楼梯能上二层，但 WASD 操作离"逛房子"的顺滑还差口气，大部分时间我们其实用俯视模式
- 黑灰风偏暗：工具能做出来，不代表适合你家，全屋深色真的挑采光
- 家具还是几何体示意：能看出是沙发、是餐桌，离效果图级细节有距离——不过话说回来，装修前期看的本来就不是靠垫材质，是空间关系

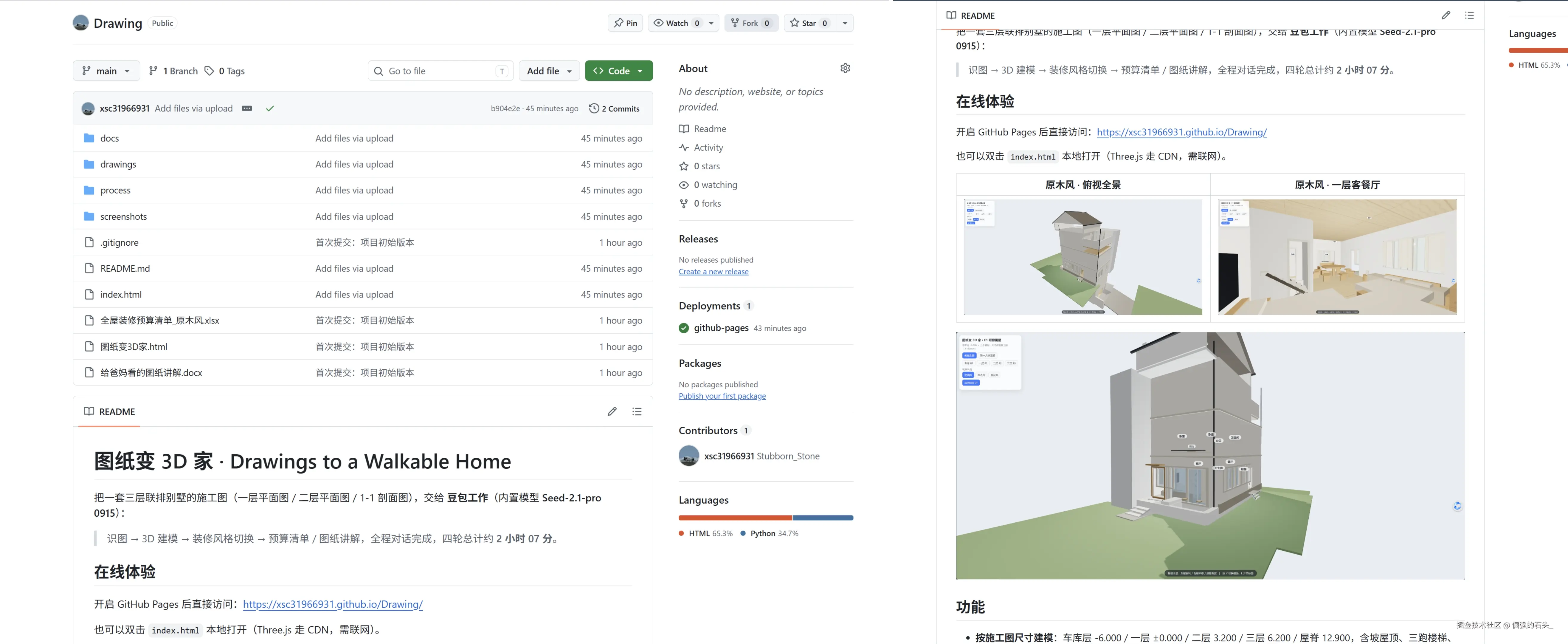

代码和文档我整理后开源在了 GitHub（仓库：github.com/xsc31966931/Drawing），在线逛👉 图纸变3D家 · E1联排别墅，三张图纸、完整的 HTML、预算表、讲解文档、连它识图时自己写的分析脚本都在里面
如果你家也在装修、也收到过一套像天书一样的施工图，把图纸喂给 AI 这么玩一遍——比对着图纸干瞪眼强多了。
（本文工具：豆包工作，内置模型 Seed-2.1-pro 0915 版本）
