three.js从盒子到链条的程序化三维实现

前端繁华如梦
1 阅读6分钟

开源仓库： github.com/qdcxj/three… · React Three Fiber · Vite · TypeScript

效果与设计目标

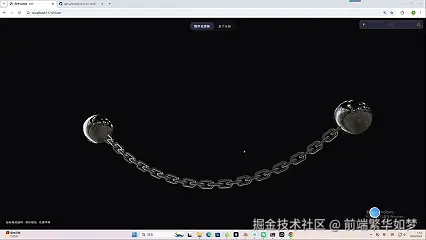

/chain 页：一条悬挂着的金属锁链，链环呈长圆形（跑道形），相邻环错位 90° 穿插，带 PBR 贴图与环境反射，可调节链长、下垂、风力飘动。


/box-to-chain 页：许多小方块先摞成一盒金属块，按下「开始」后沿抛物轨迹飞到链上预设位置 → 方块淡出、一环 + 两颗端球长出来 → 按顺序 emissive 「焊接」，最后整条链缓动到下垂形态；链变长时相机与雾、投影范围跟着自动缩放。（第二页建议正文里再放一张自用截图或短视频 GIF，视觉冲击更大。）

如何从仓库跑起来

git clone https://github.com/qdcxj/threejs-box-to-chain.git
cd threejs-box-to-chain
npm install
npm run dev

浏览器打开控制台地址后：

  • /chain：ChainScene.tsx · 程序化锁链 + Leva 调参
  • / 会自动跳到 /chain · /box-to-chain 为盒子化链特效
  • 贴图在 public/textures/，通过 import.meta.env.BASE_URL 拼路径加载，部署到子路径也不易断链。

总思路：三层分工

层级做什么
几何单环 = 中心线曲线 + 圆截面扫掠；整链 = 另一条空间曲线上的密集采样与朝向
材质MeshStandardMaterial + 五张 PBR 图；diffuse 走 sRGB，其余线性；RepeatWrapping 控制细节密度
时间与相机动画阶段用单条相对时间线驱动；相机用包围盒 + 画幅 aspect 算视距，避免长链出画

下面按 Demo 1 → Demo 2 写「具体怎么实现」。

Demo 1：/chain 程序化锁链——具体实现

1）单环：为什么不用 TorusGeometry？

圆环在工业链里太少见。真实链环多是直边 + 两端半圆，即 stadium（跑道）形闭合中心线。实现上继承 THREE.Curve<Vector3>，用参数 t∈[0,1) 按弧长拆成四段：上直边、右半圆、下直边、左半圆，都在 XY 平面闭合，长轴沿 +X。

然后：

new THREE.TubeGeometry(stadiumCurve, tubularSegments, tubeRadius, radialSegments, true)

最后一个参数 closed: true 表示沿中心线闭合扫一圈，得到「一根铁条弯成环」的实体，而不是一段开口管。

2）整链走向：CatmullRomCurve3 + 控制点

悬挂感由 7 个控制点生成：X 从 -length/2 线性扫到 +length/2；Y 用对称抛物线权重 k = 1 - (2t-1)² 乘 sag 得到中间下垂；Z 用 sin(πt) * swirl 做轻微侧摆。再套 CatmullRomCurve3(..., 'catmullrom', 0.5) 得到光滑大曲线 curve。

风动时不要逐环算力，只改 中间几个控制点的 Y/Z，整条曲线形变，所有实例跟着走，CPU 成本可控。

3）环数与「环间距」

沿曲线弧长 L = curve.getLength()，相邻环中心近似弧长间距 effectiveSpacing：

  • Leva 里 spacing > 0：用手动间距；
  • spacing === 0：用和经验咬合相关的 linkStraight + linkRadius - tubeRadius，让小环更易「扣」进邻近环的视觉。

实例个数：floor(L / effectiveSpacing)，至少 2。

4）InstancedMesh：位置和四元数怎么写？

对每个实例索引 i：

  • t = i / (count-1)，curve.getPointAt(t, pos) 得位置；
  • curve.getTangentAt(t, tangent) 得切线方向（链在该点的走向）。

链环模型里长轴定义为局部 X = (1,0,0)，与 stadium 曲线的直段方向一致：

  1. setFromUnitVectors(localX, tangent)：把局部 X 旋到与世界切线一致；
  2. 绕切线轴再转 (i % 2) * 90°：相邻环交替，形成穿插；再加整体 twist * t * π 做整条链扭转。
  3. 四元数右乘：q_align * q_spin，写入 dummy 的 quaternion，updateMatrix，mesh.setMatrixAt(i, matrix)；最后 instanceMatrix.needsUpdate = true。

这样既省 draw call，又避免上千个 <mesh> 触发 React reconcile。

5）PBR 与贴图轴向

useTexture 一次拉五张：map / normalMap / roughnessMap / metalnessMap / displacementMap。对每条纹理设置 RepeatWrapping，repeat.u 用 Leva textureRepeat（沿环周铺开），map 设 SRGBColorSpace。

位移 displacementScale 开大容易阴影痤疮，需要和 bias 一起压着调。场景里再配合 Environment（如 warehouse HDR） 与 ContactShadows，金属才「站得住地面」。

两端 EndCap：两个小球放在 CatmullRom 首尾控制点位置，共用同一套贴图材质的视觉锚点。

Demo 2：/box-to-chain——单时间线如何实现「剧情动画」？

1）为什么在 useEffect 里 new THREE.Mesh？

方块数量是 gridDim³（例如 4³ = 64）。若每个 voxel 写一个 React 子组件，useFrame 里再通过 useState 更新，会把 React 和 60fps 绑死。

做法是：挂载一个根 THREE.Group，三层 for 循环里 group.add(box)，把引用塞进 unitsRef: UnitObj[]。每个单元结构：

  • 外层 Group：负责整体位移、旋转（从盒子格点飞向链上一点）；
  • box：BoxGeometry，阶段 1 可见；
  • sub：子组，内含 TubeGeometry(StadiumCurve) 环 + 两颗 SphereGeometry 端球，阶段初始 scale = 0、不可见。

这样 一整页动画只跑一次 React 渲染树，动力学全在 useFrame 里改 position / quaternion / scale / material.emissive。

2）阶段常量（秒）与时间线拆分

源码里常量大致为：

T_EXPLODE · T_MORPH · T_CONNECT_PER（每项焊接节奏） · T_CONNECT_PAD · T_SETTLE。
令 elapsed = clock.elapsedTime - t0，再算：

  • tExplode：0 … T_EXPLODE——位置从 gridPos lerp 到「链上的目标点」，y 叠加 sin(u·π)·arcHeight 做抛物感；朝向从单位四元数 slerp 到链上目标的 q_target（与 Demo 1 相仿：对齐切线 + 交错 90°）。
  • tMorph：立方 scale → 0，sub scale → 0→1；并叠一层 冷色 emissive 脉冲（sin(π·progress)）表示「化形」。
  • tConnect：对每个 i，在 tConnectStart + i * T_CONNECT_PER 附近给 暖色 emissive 钟形脉冲，读起来像从左到右咬合一环。
  • tSettle：整条链的中间下垂量 sag 从 0 插到 finalSag（仍用 k = 1-(2ti-1)² 沿链分配高度差）；同时两端 挂点球可按 settle 进度 缩放显现。

phaseRef（idle | running | done）只在 React 侧改；useFrame 里读 phaseRef.current，避免异步 state。进入 running 的第一帧：记录 t0 并把每个单元复位到 gridPos，避免「重播」从上一条结束态突兀跳变。

3）链在空间中的排布：linkSpacing

链上第 i 个单元的水平参数仍可记 ti = i/(count-1)。首尾中心距：

chainLength = (count - 1) * linkSpacing（一环时退化为单笔间距占位）。

(x(ti) = -chainLength/2 + ti · chainLength)，与大曲线共用同一套「抛物下垂」表达式，末端切线在 chainLength 很小时退化避免 normalize() 炸了。

自适应相机：BoxChainCameraControls 在算什么？

当 gridDim 变大 或 linkSpacing 变大，水平跨度猛增。组件在 useLayoutEffect 里读 size.width / size.height：

  1. 用链长 + chainBaseY + arcHeight + finalSag 估一个轴对齐包围范围（留 margin）；
  2. 对透视相机，给定 候选 FOV，计算 竖直视距 / 横向视距（横向要乘 aspect），取 max 得到能框住整张链的 dist；
  3. 在 FOV ∈ [约32°, 55°] 内少量迭代抬 FOV，避免只靠拉远导致画面像「望远镜」；
  4. 相机放在斜上方 (dx, centerY+ε, dz)，lookAt(0, centerY, 0)；同步 OrbitControls.target、maxDistance、以及场景里 雾、接触阴影范围、平行光阴影正交半宽（在 useSceneFraming 里与链长同比例放大），减少「链看见了、影子却裁没了」的违和感。

文件地图（读代码从这里点进去）

路径内容
src/Chain.tsxStadiumCurve、InstancedMesh、CatmullRom、风动、PBR
src/scenes/ChainScene.tsx/chain 场景与 Leva
src/scenes/BoxToChainScene.tsx盒子化链时间线、挂点、自适应相机
src/App.tsx路由总线

小结

  • 单环：自定义 Curve + 闭合 TubeGeometry。
  • 整链：CatmullRom 定空间走向 + 实例矩阵定每环位姿（长轴贴切线 + 90° 交错）。
  • 盒子化链：命令式 Three 对象 + 单时间线 useFrame，比「大量 React 组件 + 多个 tween」更稳、更好调时长。
  • 相机与雾影：与 链长、画幅比例 绑定，才能在大屏和「链特别长」两种情况下都不穿帮。
