从零开源一个 AI 墨水屏桌面伴侣：架构设计、模式系统与技术选型

GitHub: datascale-ai/inksight | 官网: inksight.site | MIT License

InkSight（墨鱼AI墨水屏）是一个完全开源的智能桌面伴侣项目，由 ESP32 驱动 4.2 寸电子墨水屏，后端 FastAPI 生成 AI 内容并渲染为墨水屏位图，前端 Next.js 提供一站式的刷机、配置、预览和模式广场体验。支持 28 种内置模式、JSON 自定义模式、语音交互、多硬件适配，BOM 成本仅需百元左右。

本文从架构设计、技术选型、核心链路三个维度展开，适合对开源硬件、嵌入式 AI 和全栈开发感兴趣的开发者。

硬件全家福：多尺寸屏幕、ESP32开发板、电池、驱动板

1. 系统架构

InkSight 采用三层架构：

┌─────────────┐     HTTP/BMP      ┌──────────────┐     API Proxy      ┌─────────────┐
│   Firmware   │ ◄──────────────► │    Backend    │ ◄────────────────► │   WebApp    │
│  (ESP32)     │                  │  (FastAPI)    │                    │  (Next.js)  │
└─────────────┘                   └──────────────┘                    └─────────────┘

Firmware（固件层）

平台：PlatformIO + Arduino Framework
芯片：ESP32-C3 / ESP32-WROOM-32E
职责：WiFi 联网、定时请求后端渲染图像、驱动墨水屏、按键交互、深度休眠、NVS 状态持久化
配网：Captive Portal 方式，设备创建热点 → 手机连接 → 输入 WiFi 信息
显示驱动：GxEPD2 库 + 自定义 SPI 驱动层，支持多款屏幕芯片（SSD1683、JD79668、UC8179 等）
语音（仅 WROOM-32E）：INMP441 麦克风 + MAX98357A 功放，I2S 接口

Backend（后端层）

框架：Python FastAPI，单入口 api/index.py
数据库：双 SQLite（inksight.db 配置/状态 + cache.db 渲染缓存）
LLM：OpenAI 兼容接口统一封装，支持 DeepSeek、阿里通义、Moonshot 等
图像：Pillow 渲染 → 1-bit BMP（设备）/ PNG（预览）
缓存：内存 + SQLite 双层，TTL = refresh_interval × mode_count × 1.1，批量预生成降低等待

WebApp（前端层）

框架：Next.js 16 (App Router) + Tailwind CSS v4
功能：官网展示、WebSerial 刷机、设备配置、模式预览、模式广场、用户系统
特色：无设备 Demo 模式，让未购买硬件的用户也能体验

2. 核心渲染链路

每次设备刷新或用户预览时的完整链路：

Device/Web Request
       │
       ▼
  api/index.py (/api/render 或 /api/preview)
       │
       ▼
  core/cache.py ── 命中？ ──► 直接返回缓存图像
       │ (未命中)
       ▼
  core/pipeline.py:generate_and_render()
       │
       ▼
  core/mode_registry.py ── 查找模式定义（JSON）
       │
       ├── content.type == "llm"       → LLM 文本生成
       ├── content.type == "llm_json"  → LLM 结构化输出
       ├── content.type == "static"    → 静态内容
       ├── content.type == "external_data" → 天气等外部数据
       ├── content.type == "image_gen" → AI 图像生成
       ├── content.type == "computed"  → 规则计算
       └── content.type == "composite" → 组合多源
       │
       ▼
  core/json_renderer.py ── 按 layout.body 渲染图像
       │
       ▼
  BMP (1-bit, 设备) 或 PNG (预览)

3. JSON 模式系统：不写代码的可扩展性

这是 InkSight 最有意思的设计之一。所有内置模式都是 JSON 文件定义的，放在 backend/core/modes/builtin/，用户自定义模式放在 backend/core/modes/custom/。

一个模式的最小定义：

{
  "mode_id": "MY_QUOTE",
  "display_name": "每日一句",
  "cacheable": true,
  "content": {
    "type": "llm",
    "prompt_template": "请给我一句富有哲理的话，结合当前的{context}。",
    "output_format": "text",
    "fallback": { "text": "生活不止眼前的苟且。" }
  },
  "layout": {
    "body": [
      { "type": "centered_text", "field": "text", "font": "noto_serif_light", "font_size": 22 }
    ]
  }
}

JSON 渲染引擎（json_renderer.py）支持 16 种 Block 类型：

Block	用途
`centered_text`	居中文本 + 自动缩放
`text`	左/中/右对齐 + 自动换行
`two_column`	双栏布局
`list`	列表渲染
`section` / `group`	分组容器
`key_value`	键值对
`big_number`	大字号数字
`progress_bar`	进度条
`image`	远程图片
`conditional`	条件渲染
`separator` / `spacer`	分隔与留白
`icon_text` / `icon_list`	图标+文本
`vertical_stack`	垂直堆叠

这套设计让"创建新模式"的门槛从"写 Python 代码"降到了"写一个 JSON 文件"，也让模式广场的分享成为可能。

4. 语音对话架构

在 WROOM-32E 上，墨鱼支持完整的语音交互链路：

用户说话 → INMP441 采集 PCM → WiFi 上传 → 后端 STT (百炼 ASR)
    → LLM 生成回复 → TTS (CosyVoice) 流式合成 → WiFi 下发 → MAX98357A 播放

技术亮点：

流式双工：ASR partial 结果稳定 180ms 后就开始预热 LLM，缩短感知延迟
分段 TTS：LLM 流式输出按标点/长度分段，边生成边合成边播放
服务端 VAD：后端可独立检测静音（800ms 阈值），无需等设备 commit
模式切换：对话中说"切换到天气"，系统智能识别意图并切换

5. 技术选型考量

为什么选 FastAPI 而不是 Go/Rust？

内容生成的核心是 LLM 调用和图像渲染（Pillow），Python 生态在这两个领域有绝对优势。FastAPI 的异步能力足以应对墨水屏的低频请求（设备通常 15-60 分钟刷新一次）。

为什么用 SQLite 而不是 PostgreSQL/Redis？

InkSight 的典型部署场景是个人服务器或 Vercel Serverless。SQLite 零运维、单文件部署，对个人项目来说是最务实的选择。双库分离（配置 vs 缓存）让数据职责清晰。

为什么所有模式都用 JSON 定义？

早期版本用 Python 代码定义模式，但这意味着：

创建新模式需要写代码
模式分享需要分享代码（安全隐患）
用户贡献门槛高

迁移到纯 JSON 后，模式广场的"创建-分享-安装"链路才真正跑通。

为什么做一站式网站而不是只开源代码？

开源硬件项目的最大痛点往往不是代码质量，而是上手门槛。把刷机、配置、预览全放进浏览器，才能让这个项目不仅仅是"给开发者玩的 Side Project"，而是一个"非技术用户也能完成整条体验的产品"。

6. 成本与硬件

部件	推荐	价格参考
ESP32-C3 开发板	Pro Mini 或标准板	~15-25 元
4.2寸墨水屏	中景园/微雪黑白屏	~100-130 元
驱动板 / 杜邦线	视方案而定	~10-30 元
锂电池（可选）	505060-2000mAh	~15 元
充电模块（可选）	TP5000	~5 元

总计约 220 元，低于市面上大多数商业化墨水屏产品。

多尺寸硬件方案实拍：4.2寸+2.9寸屏幕搭配不同开发板

7. 社区贡献

项目开源后，社区已经贡献了非常棒的衍生作品：

3D 打印外壳：多款不同风格的桌面外壳，MakerWorld 可下载
定制 PCB：集成化驱动板设计，立创开源硬件平台可查
华为手机壳版：将墨水屏嵌入华为 Nova 14 手机壳的创意方案

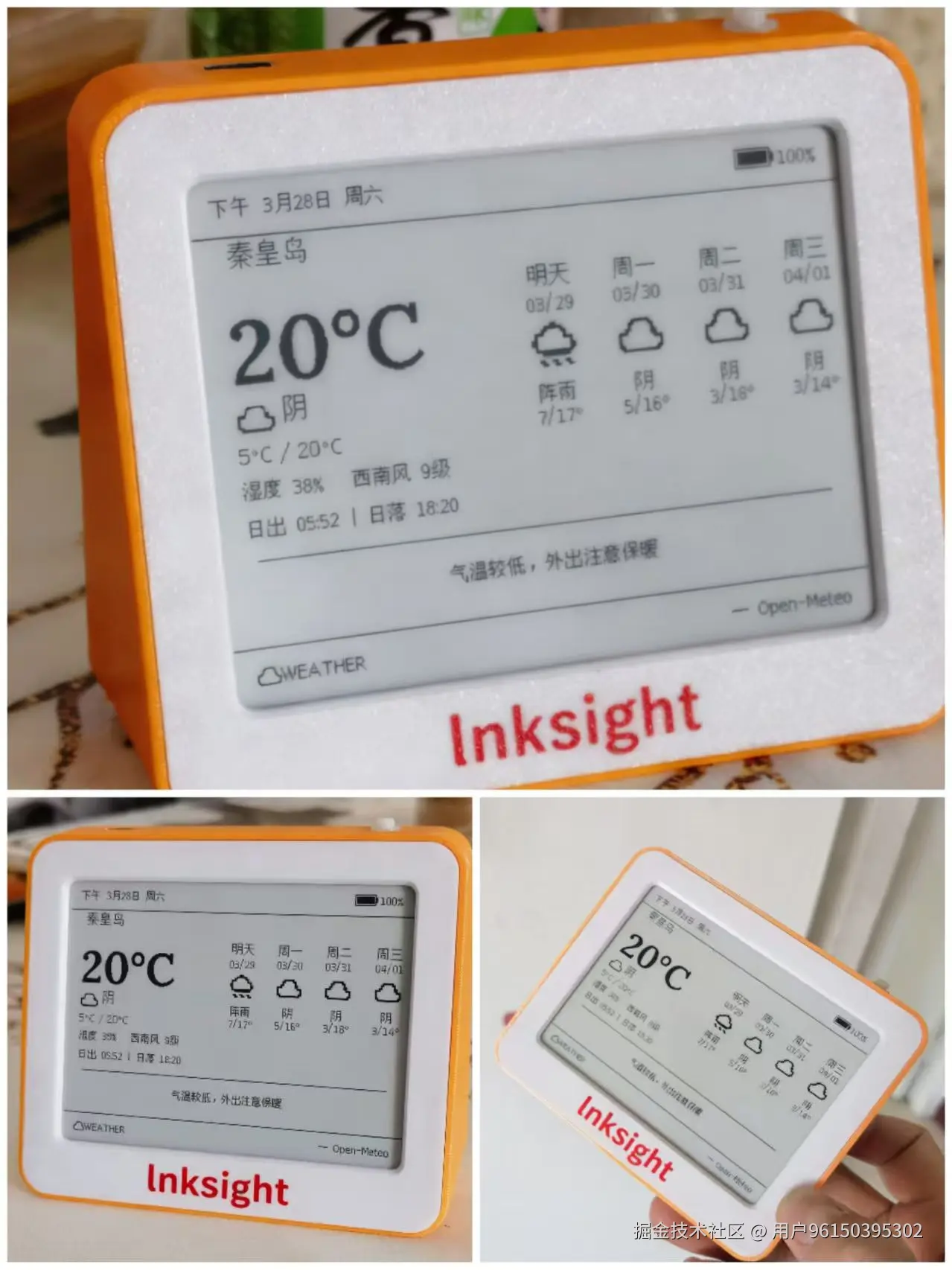

社区3D打印外壳：橙色桌面天气看板

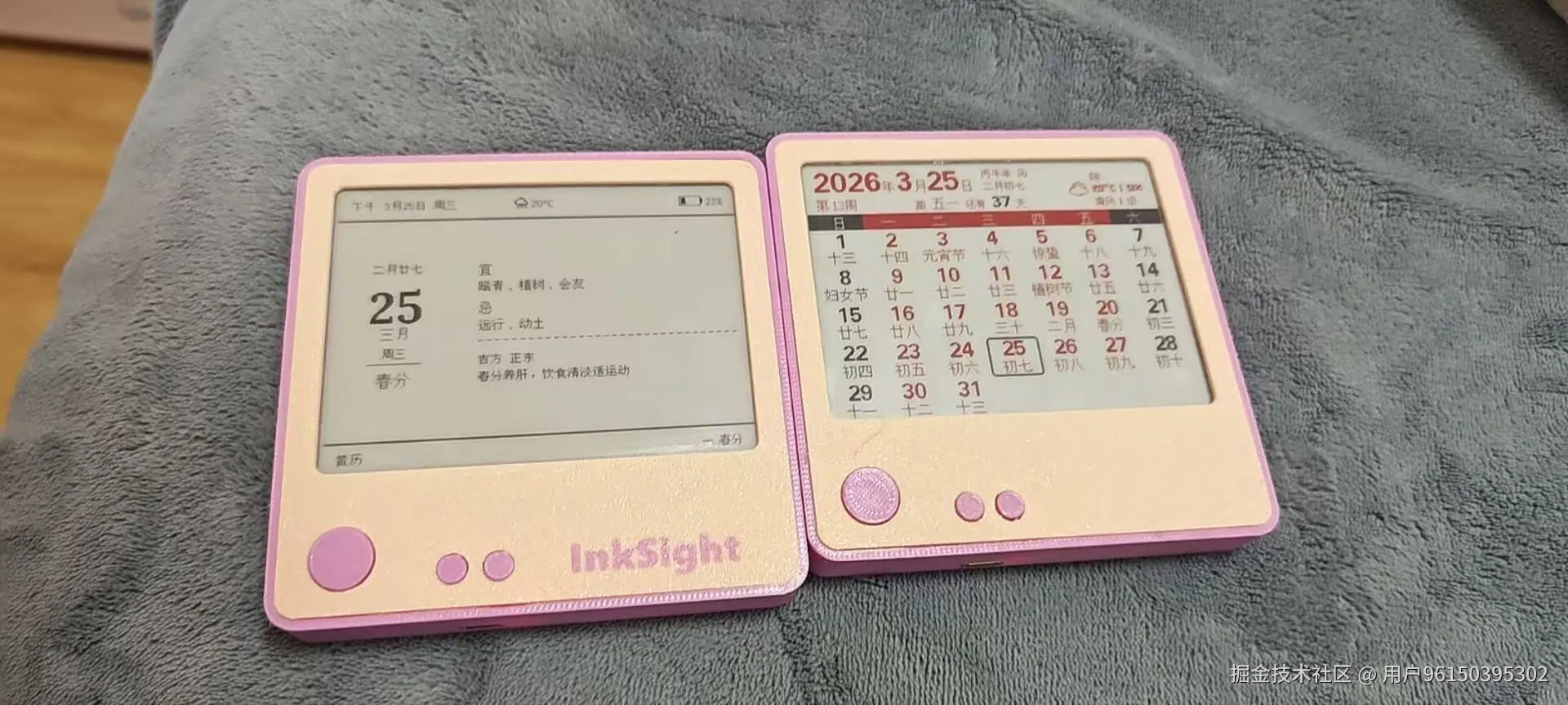

社区作品：粉色外壳多款配色

社区定制PCB：集成ESP32绿板

社区定制PCB：墨鱼AI V1.1.1

快速开始

# 克隆仓库
git clone https://github.com/datascale-ai/inksight.git

# 后端
cd backend
pip install -r requirements.txt
python scripts/setup_fonts.py
cp .env.example .env  # 填入 API Key
python -m uvicorn api.index:app --host 0.0.0.0 --port 8080

# 前端
cd webapp
npm install
npm run dev

或者直接访问 inksight.site 使用在线服务。

写在最后

InkSight 不是一个"快速做完"的项目。从模式系统的多次重构，到一站式网站的打磨，到语音交互的端到端调通，每一步都是在思考一个问题：怎么让一块小小的墨水屏，真正融入一个人的桌面生活？

如果你对这个项目感兴趣，欢迎：

⭐ Star 项目：github.com/datascale-a…
🐛 提 Issue / PR
💬 加入社区讨论（QQ群 1026120682 / Discord）
🎨 在模式广场分享你的创意

InkSight — A calm e-ink desk companion.
